Vỏ nguồn Mean Well LRS-350 cho nâng cấp Bear

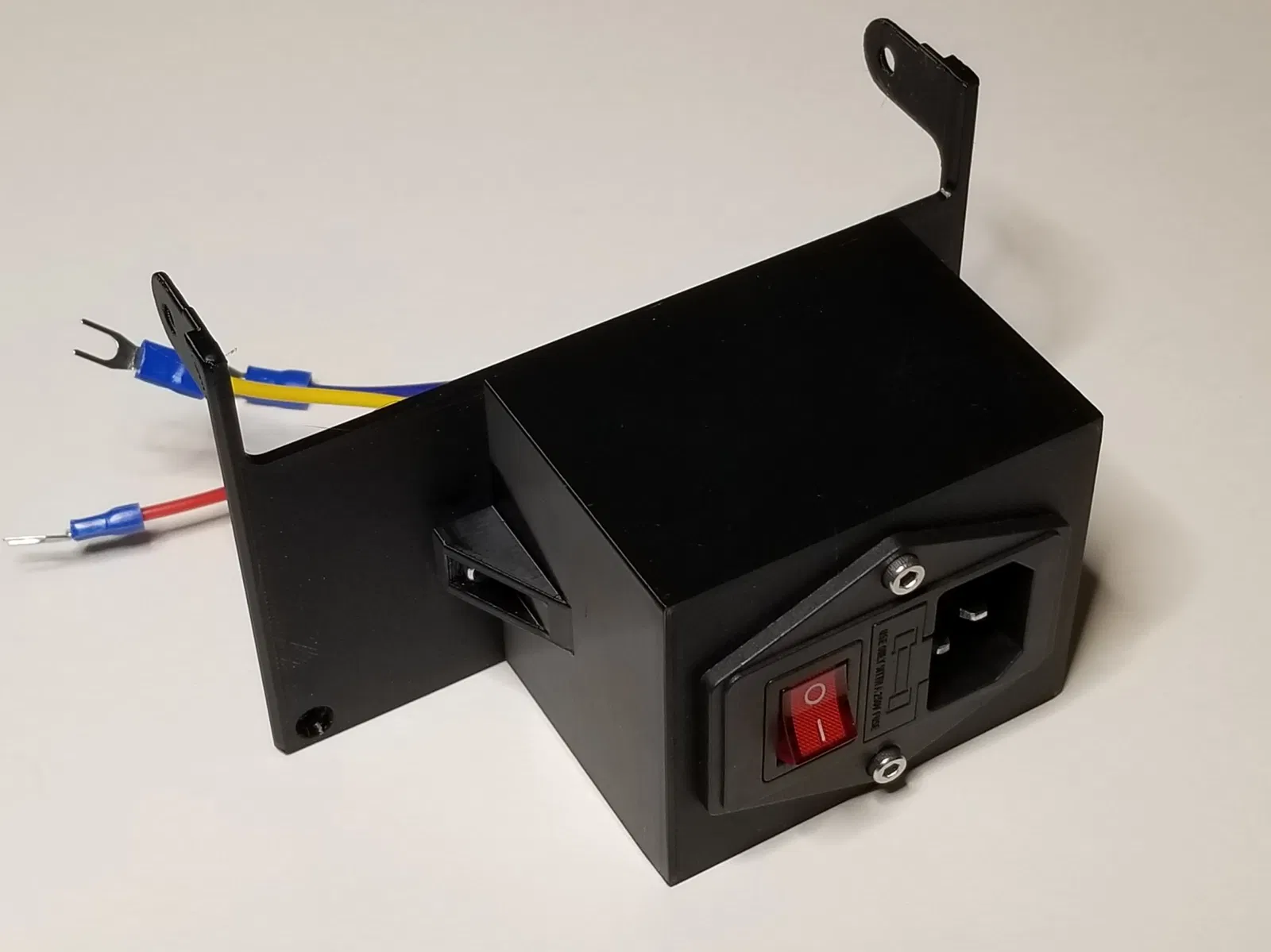

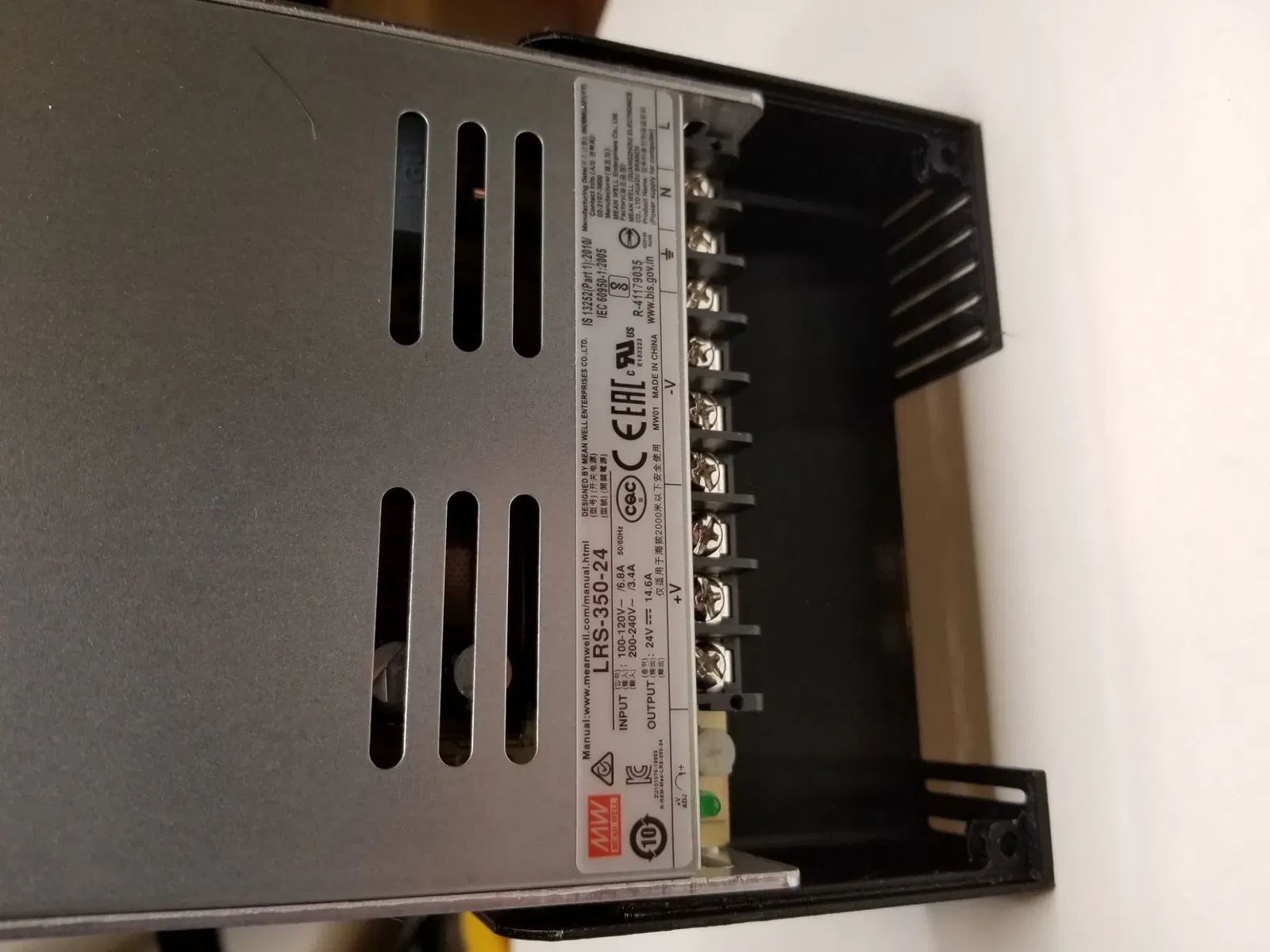

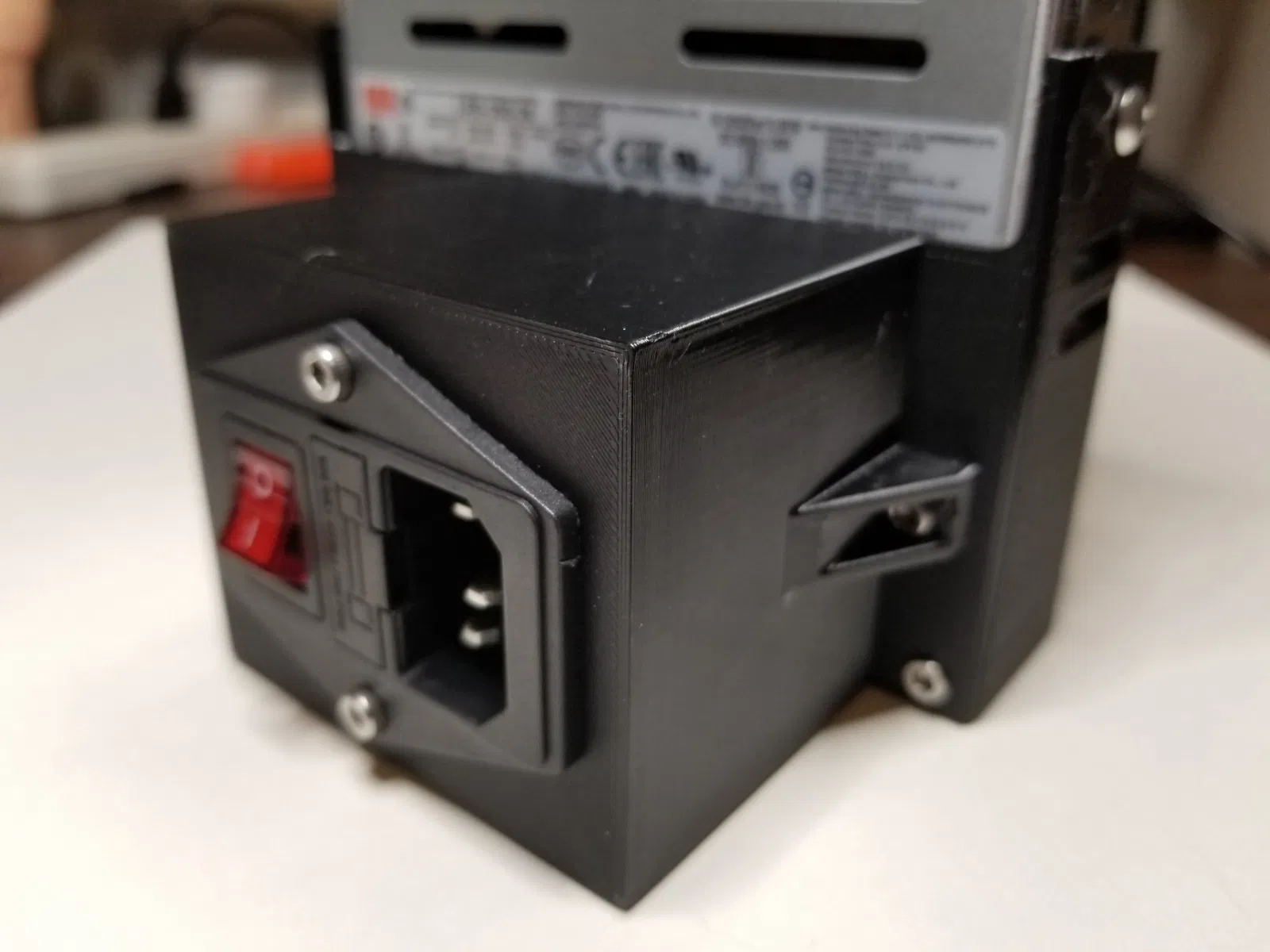

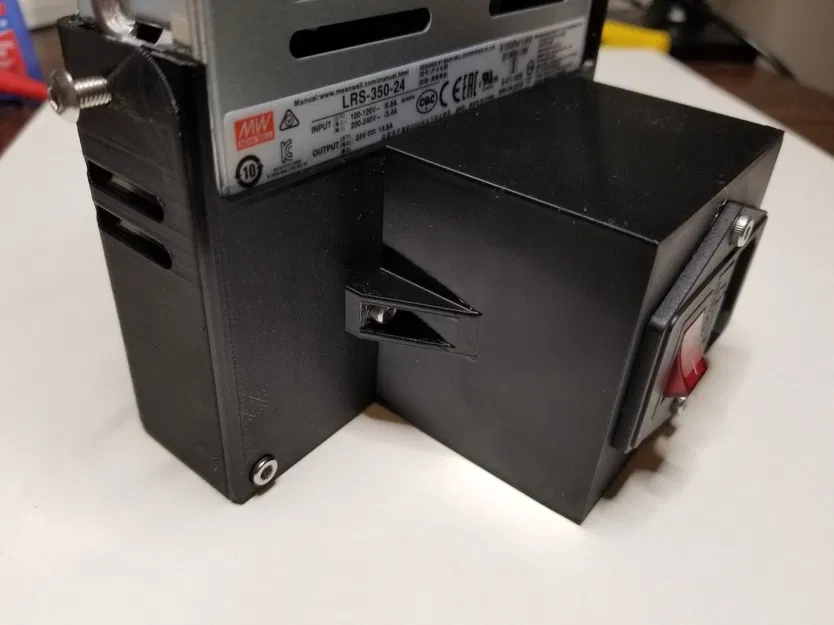

Bìa sau của PSU được làm bởi fasteddy vừa vặn với PSU và khung bear 2.1 của tôi. Tôi đã mở phần dưới của vỏ để dễ dàng chạy cáp.

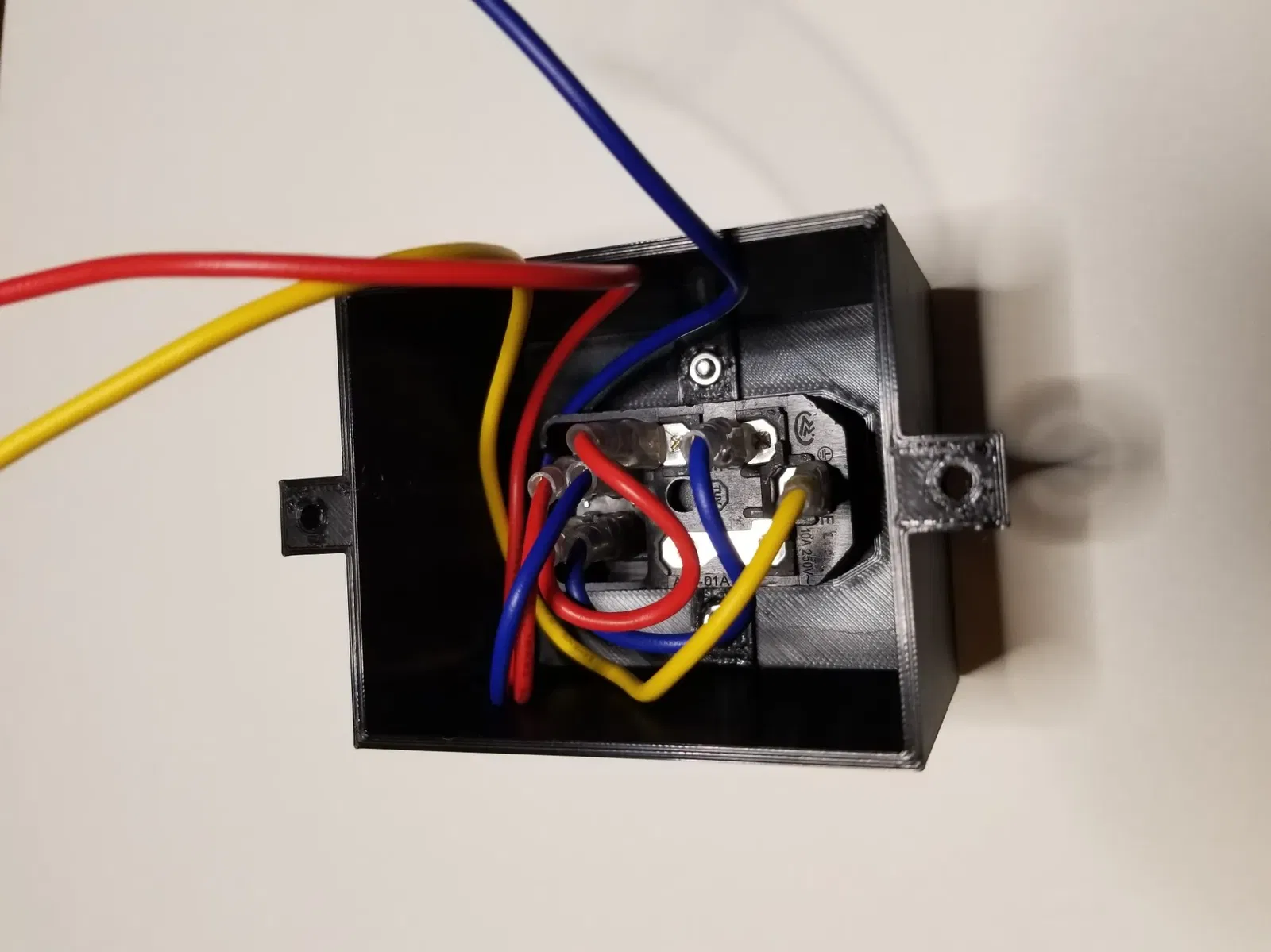

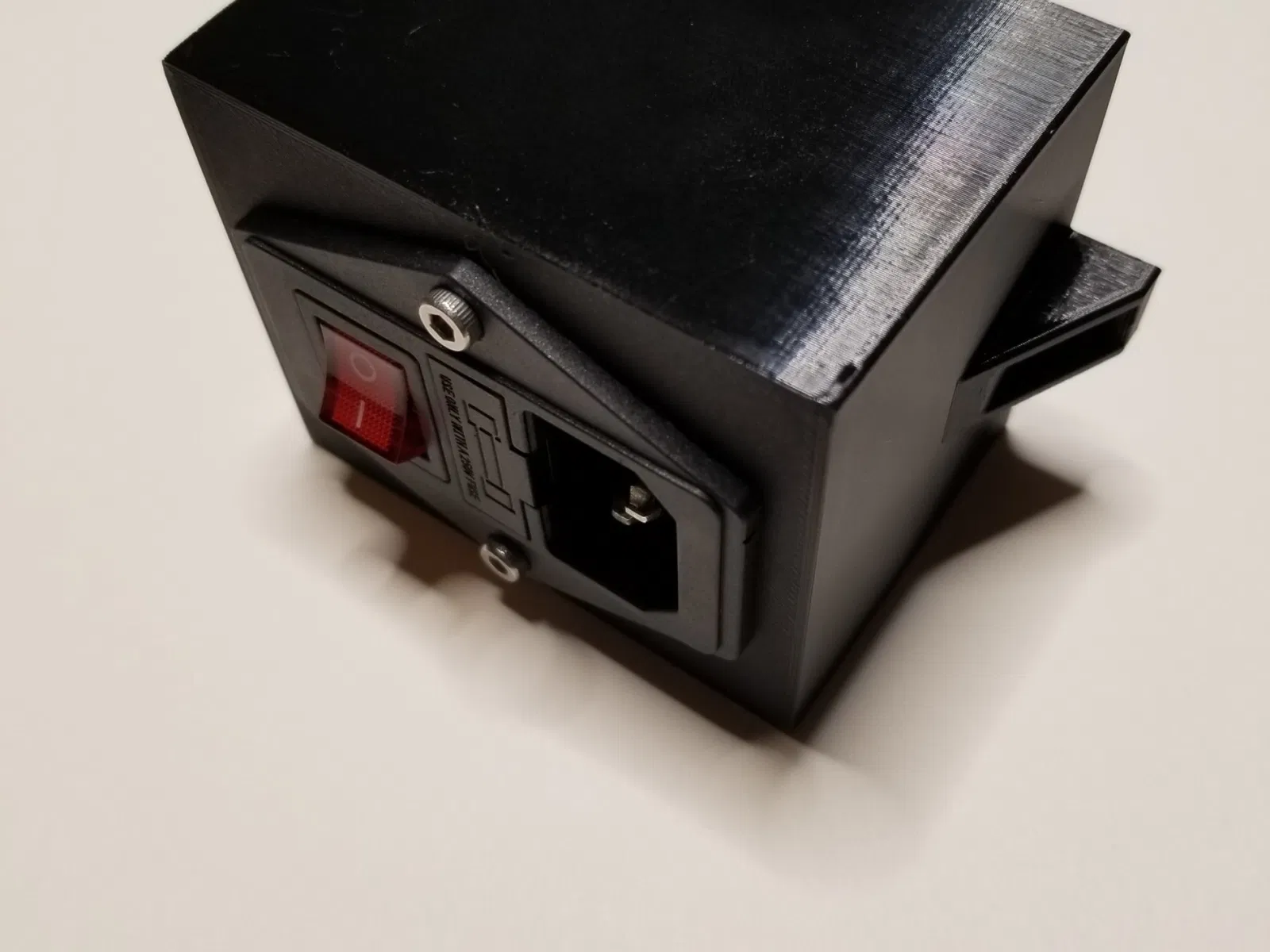

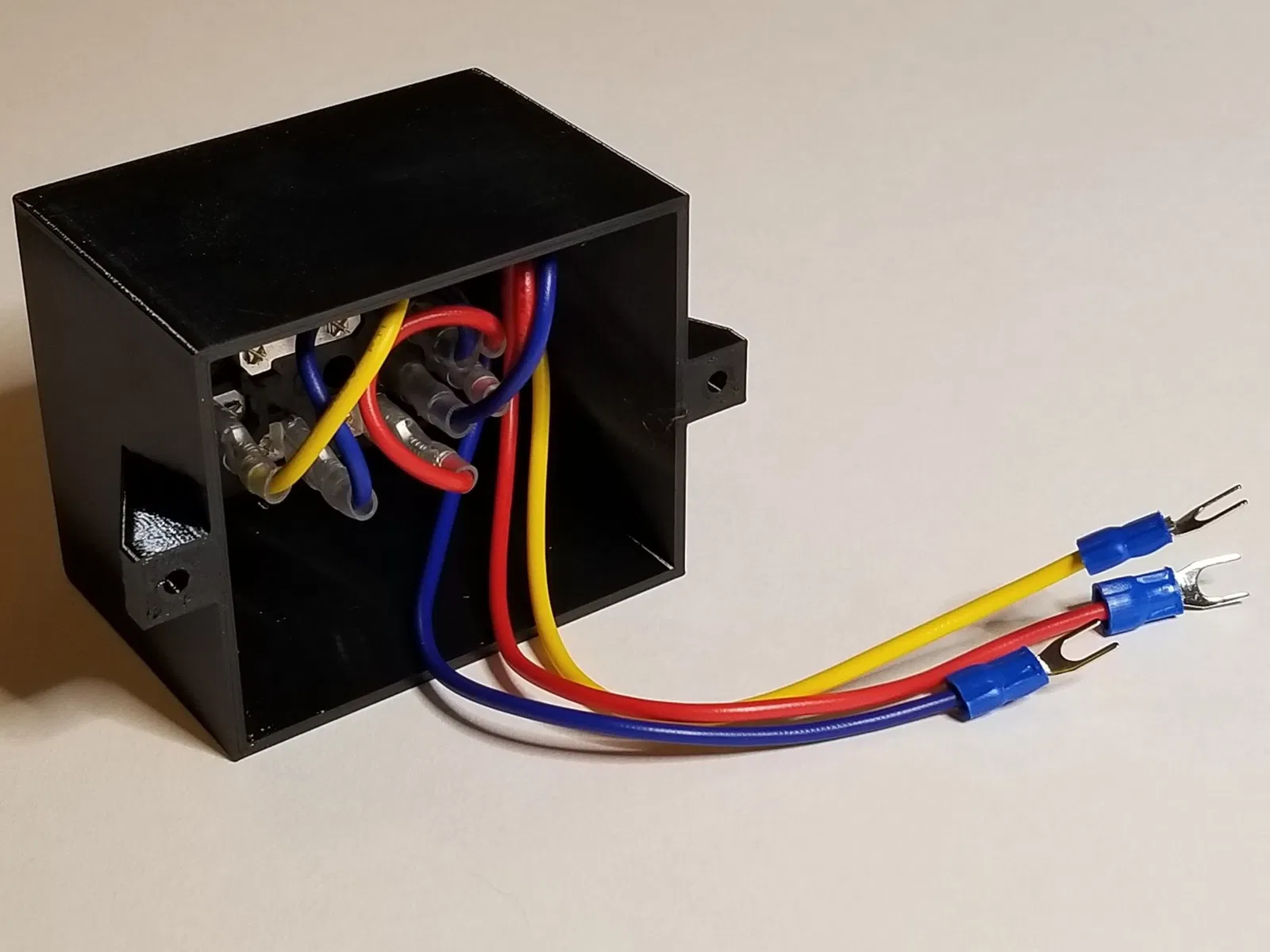

Tôi đã sử dụng ổ cắm này cho vỏ: Amazon.com: BIQU 15A 250V Rocker Switch Power Socket Inlet Module Plug 5A Fuse Switch with 5Pcs 16-14 AWG Wiring 3 Pin IEC320 C14 : Industrial & Scientific. Nó đã được kết nối sẵn và tôi cần thêm không gian để chạy dây.

Mẫu cho ổ cắm IEC320 đến từ BEAR Meanwell Folding cover by thsturgill - Thingiverse.

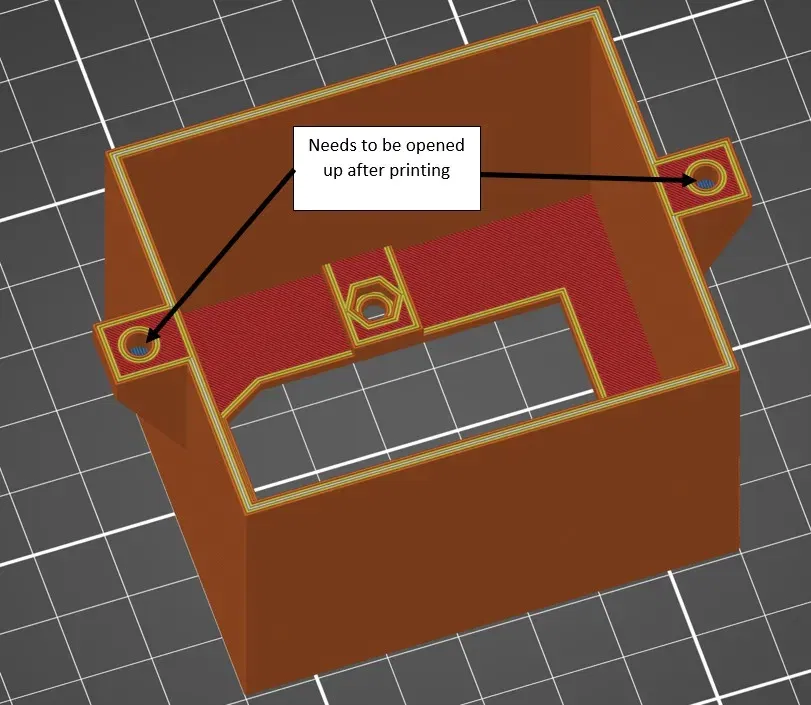

Có một bề mặt hy sinh trên các điểm gắn của hộp ổ cắm để hỗ trợ việc cầu nối tại lỗ. Những điểm này sẽ cần được cắt/khoan ra sau khi in.

Bạn có thể lấy các phụ kiện bên PSU từ liên kết remix và psu_lower_mount_silver.stl từ gregsaun/prusa_i3_bear_upgrade: Stronger frame for Prusa i3 MK2(s), MK2.5 and MK3 (github.com).

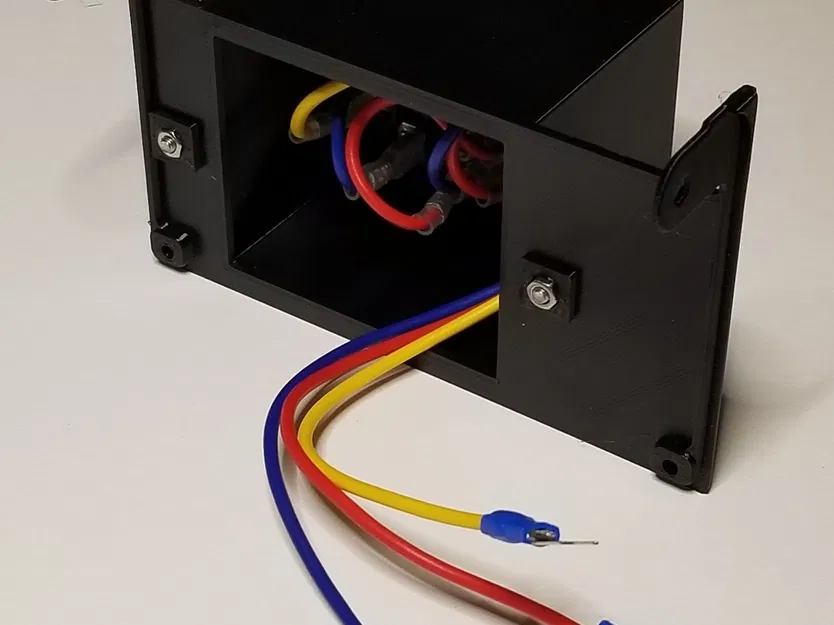

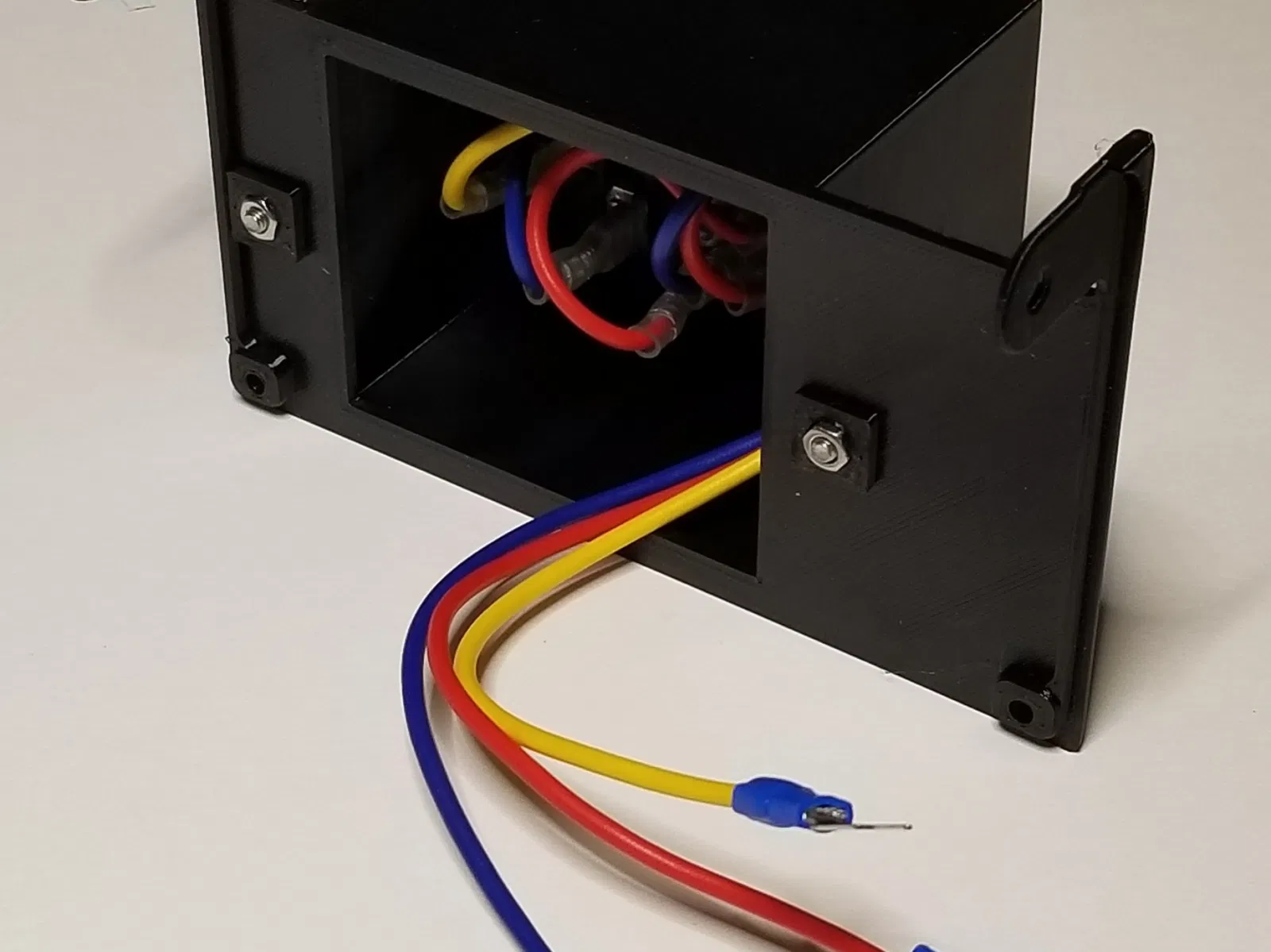

Bạn sẽ cần hai vít M3x8 và đai ốc để gắn ổ cắm vào hộp. Bạn sẽ cần hai vít M3x10 và đai ốc để gắn hộp ổ cắm vào nắp bản lề.

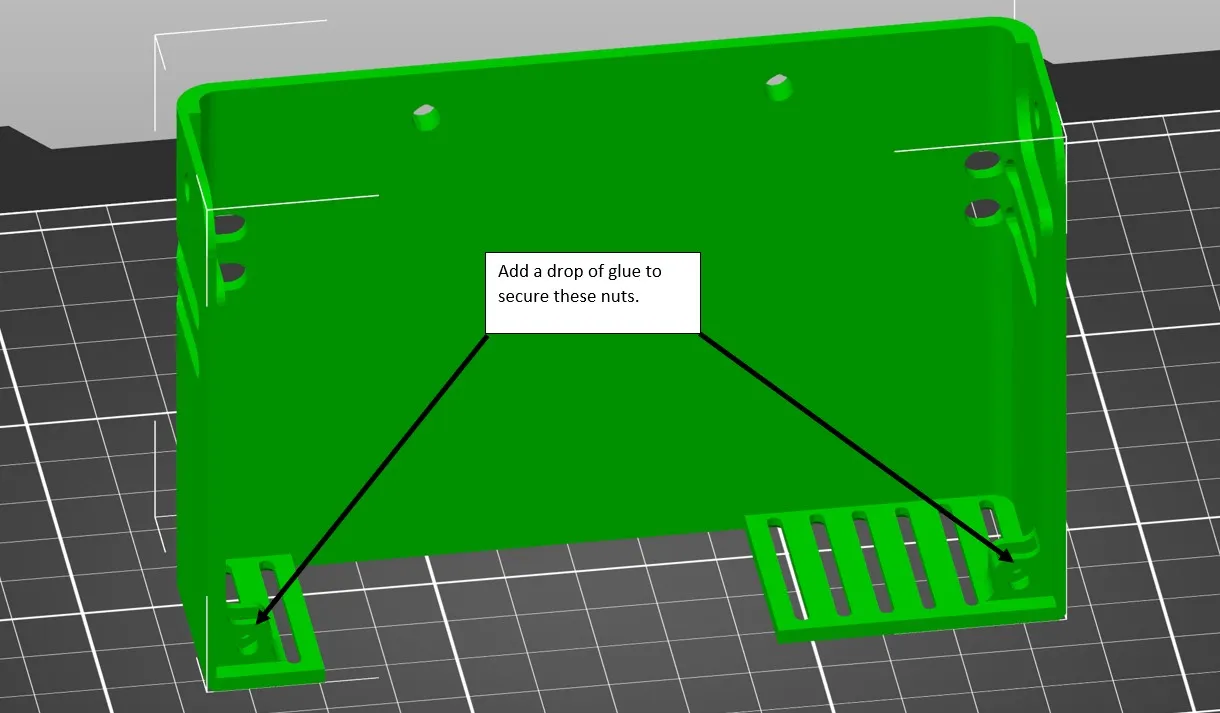

Các phần cứng cần thiết khác và hướng dẫn có trong liên kết remix. Các đai ốc lục giác giữ nắp bản lề bắt đầu quay khi tôi siết chặt vít M3x10. Tôi đã quyết định nhỏ một giọt keo lên chúng để giữ chúng ở vị trí.
