Nắp Gập PSU Mean Well LRS-350 cho Bản Nâng Cấp Full Bear Prusa i3

Có rất nhiều vỏ che cho nguồn Mean Well LRS-350, nhưng tôi không tìm được cái nào đúng ý mình nên đã tự tạo ra.

24/09/2019: Thêm file nguồn Fusion 360

Hướng dẫn in

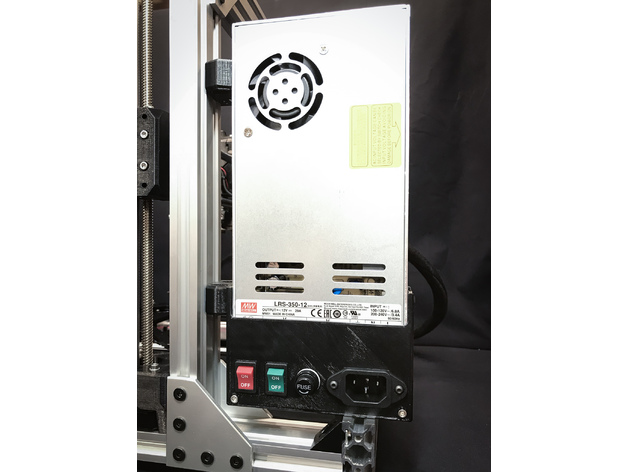

Thiết kế này được làm riêng cho Prusa i3 MK2.5 / MK3 được độ với Bản nâng cấp Full Bear của pekcitron, và có các tính năng sau:

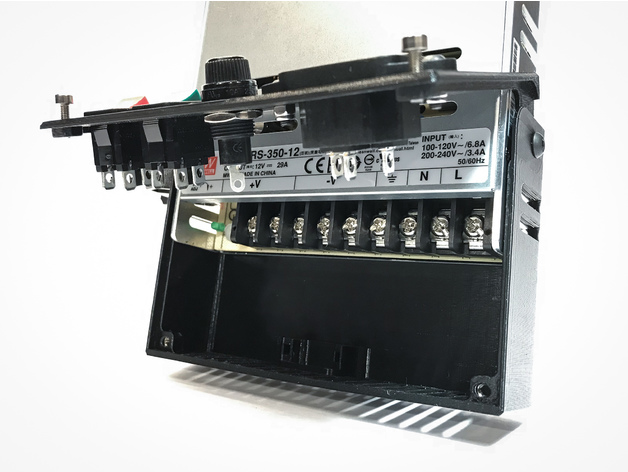

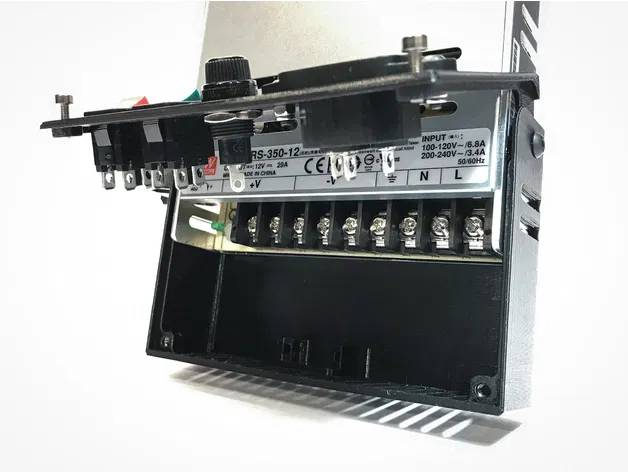

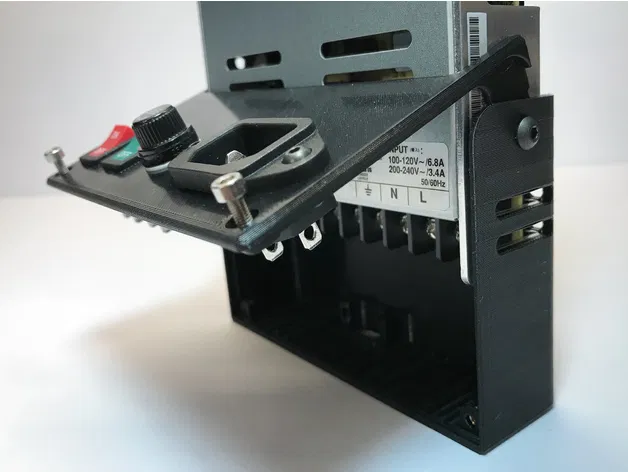

• Thiết kế bản lề cho phép nắp trước xoay mở để dễ dàng tiếp cận các đầu nối của PSU và bộ điều chỉnh điện áp sau khi lắp đặt.

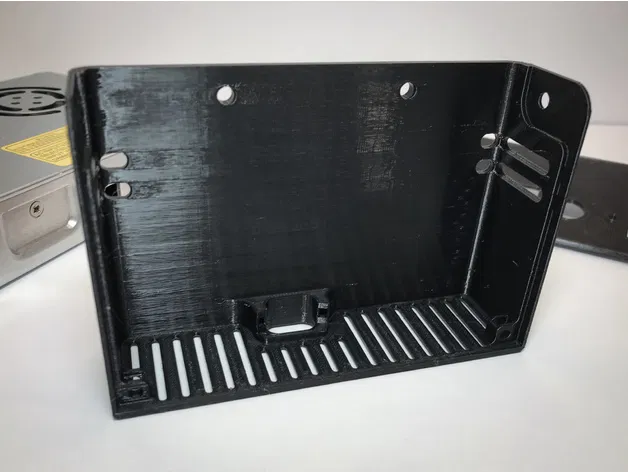

• Không có lỗ thông gió nào trên PSU bị che bởi nắp, và đáy của nắp cũng được thông gió để đảm bảo luồng không khí dồi dào.

• Cáp nguồn DC đi ra từ đáy hộp, và giá đỡ zip-tie tích hợp cho phép cố định cáp dễ dàng.

LẮP RÁP

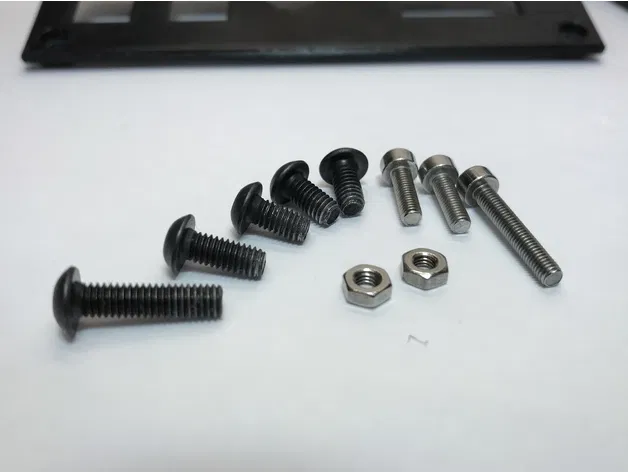

Bạn sẽ cần một bộ sưu tập nhỏ các phụ kiện để lắp ráp mọi thứ:

• 2 x đai ốc lục giác M3 để khóa bảng điều khiển phía trước
• 2 x M3 x 10mm để khóa bảng điều khiển phía trước
• 1 x M3 x 18mm để gắn vào giá đỡ dưới của PSU
• 3 x M4 x 8mm để gắn vỏ bên phải và vỏ sau vào PSU
• 1 x M4 x 16mm để gắn vỏ bên trái và giá đỡ dưới vào PSU
• 1 x M4 x 10mm để gắn giá đỡ trên vào PSU
• 1 x Zip-tie 2.5mm x 100mm để cố định cáp nguồn DC

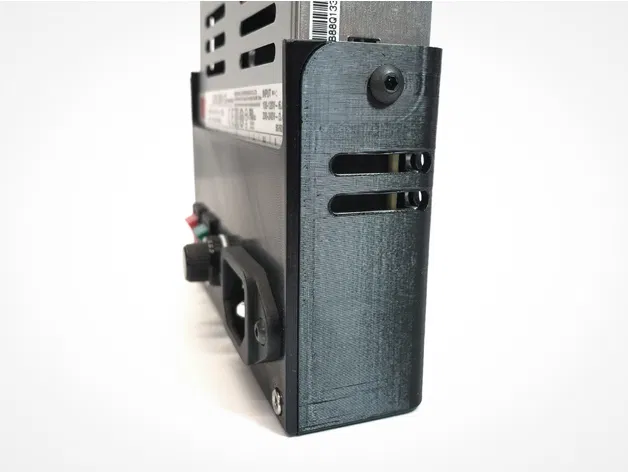

Bản thân việc lắp ráp khá đơn giản, chỉ cần chú ý đến độ dài của vít M4 bạn sử dụng ở hai lỗ phía sau PSU - không có nhiều khoảng trống ở đây, và sử dụng vít quá dài sẽ làm hỏng mạch điện. Các lỗ gắn ở hai bên PSU có khá nhiều khoảng trống bên trong, nên ít lo ngại hơn ở đây, nhưng hãy cẩn thận.

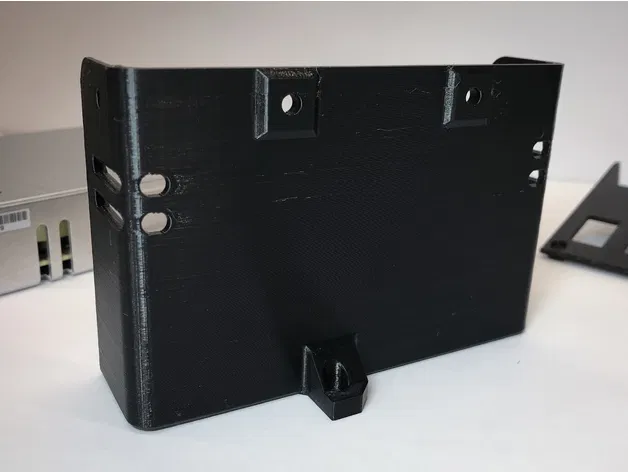

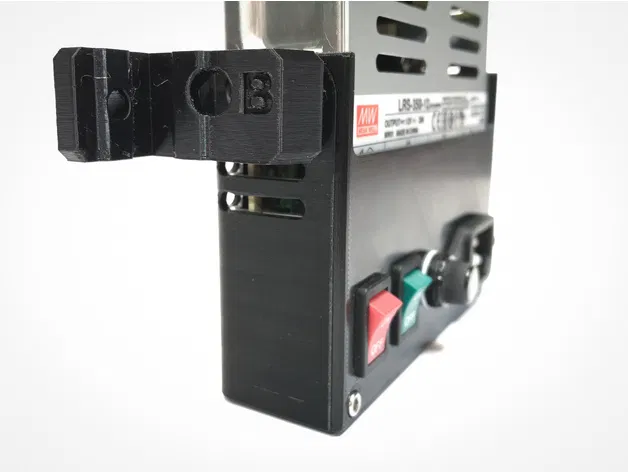

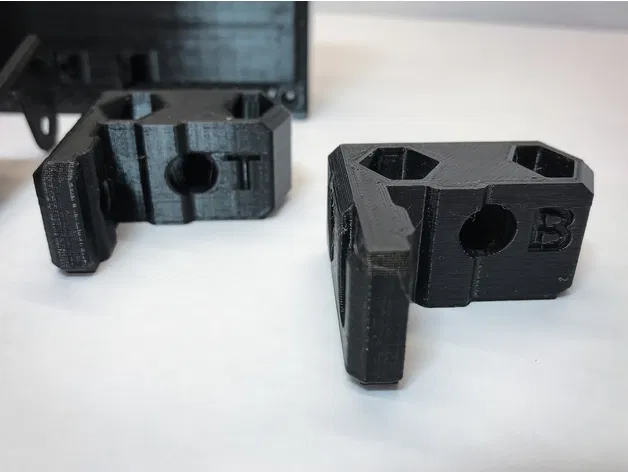

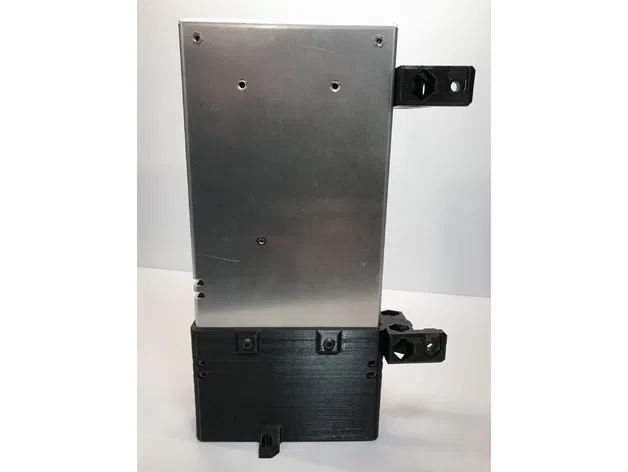

Bạn cũng cần chú ý đến vị trí của hai giá đỡ bên, chúng phải được sử dụng thay cho giá đỡ bên từ các bộ phận nâng cấp Bear gốc. Những cái này được đánh dấu 'T' và 'B' cho trên và dưới. Giá đỡ PSU dưới gốc từ các bộ phận nâng cấp Bear nên được sử dụng để cố định phần dưới theo cách tương tự như PSU Prusa gốc.

Đừng siết quá chặt hai ốc "bản lề" bên cạnh! Nó sẽ làm bản lề khó di chuyển, và có thể làm hỏng các thành bên tương đối mỏng của nắp. Tôi đã siết vừa đủ để bảng điều khiển phía trước tự đứng yên khi mở hoàn toàn.

THÀNH PHẦN BẢNG ĐIỀU KHIỂN PHÍA TRƯỚC

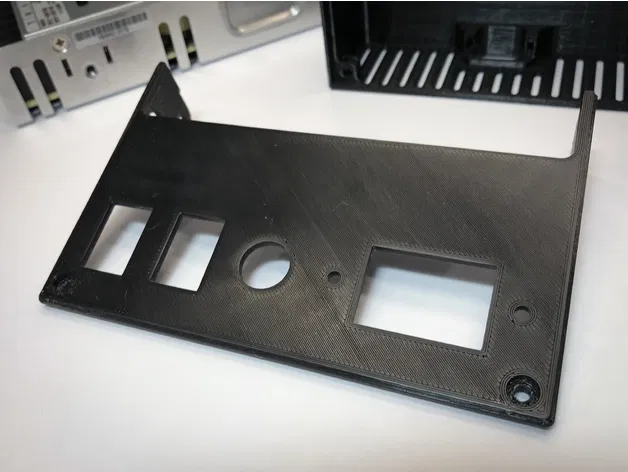

Tôi đã bao gồm các cấu hình bảng điều khiển phía trước sau:

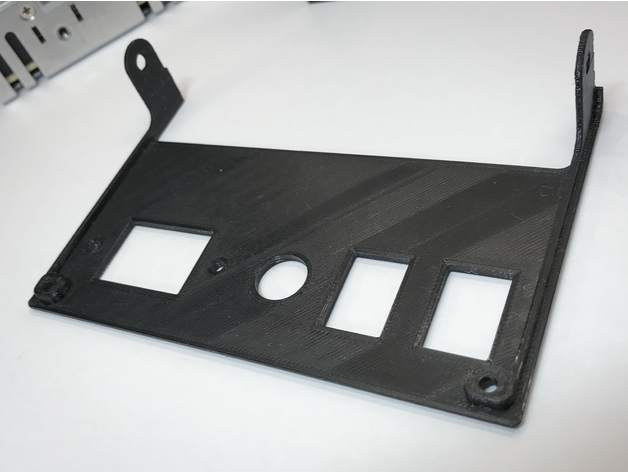

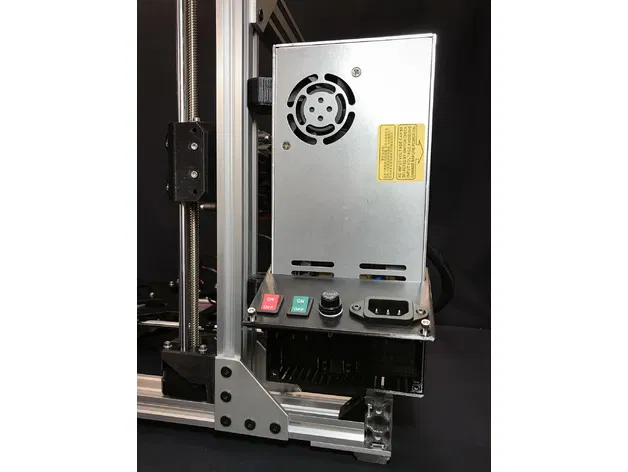

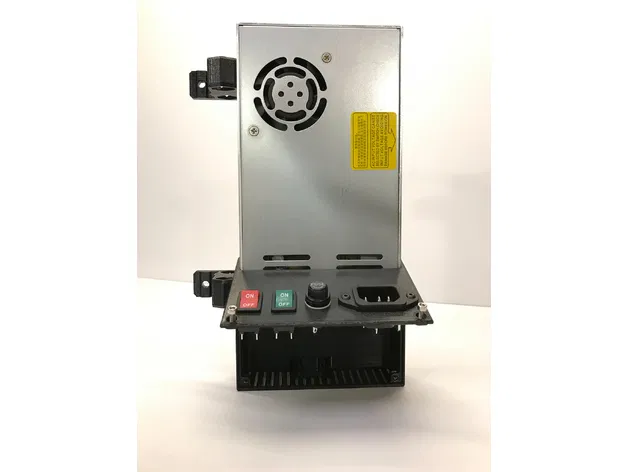

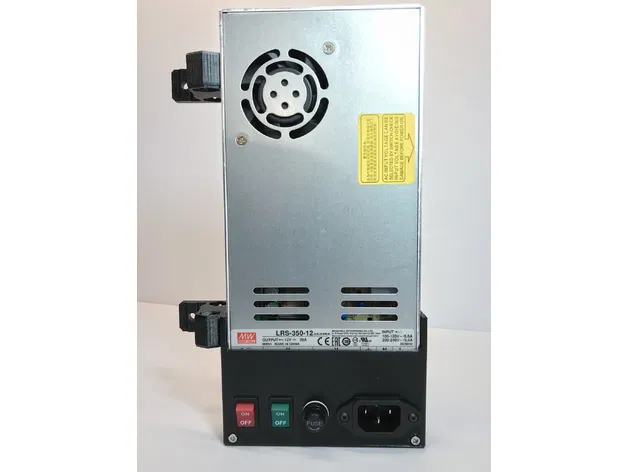

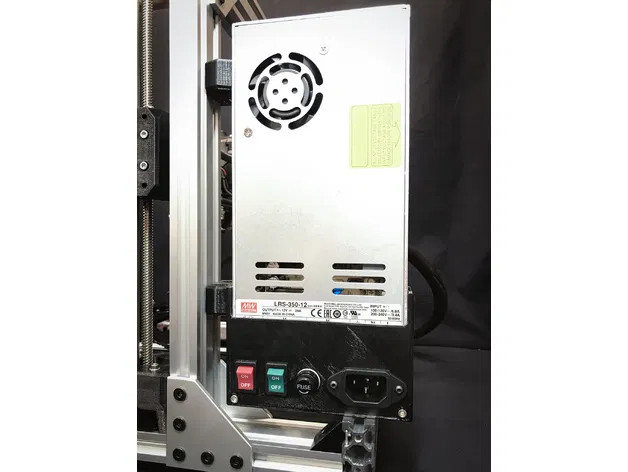

• lrs-350_foldingCover_front_dualSwitch.stl đây là cấu hình hai công tắc mà tôi đã sử dụng cho bản dựng của mình - đó là cái trong tất cả các ảnh.

• lrs-350_foldingCover_front_singleSwitch.stl phiên bản một công tắc nếu bạn không có nhu cầu sử dụng công tắc thứ hai.

• lrs-350_foldingCover_front_x_powerPanic.stl có phiên bản một và hai công tắc của bảng điều khiển phía trước với các khe cắt cho bảng kết hợp phích cắm/cầu chì/power panic được sử dụng trên MK3. Tôi chưa in/kiểm tra những cái này - tôi sẽ xóa ghi chú này khi nhận được xác nhận rằng mọi thứ đều vừa vặn.

• lrs-350_foldingCover_front_blank.stl cái này hoàn toàn trống, bạn có thể thêm bất kỳ khe cắt nào bạn cần cho các thành phần tùy chọn của mình.

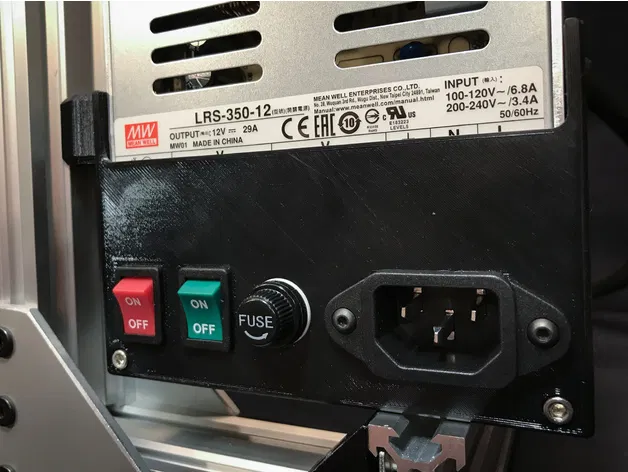

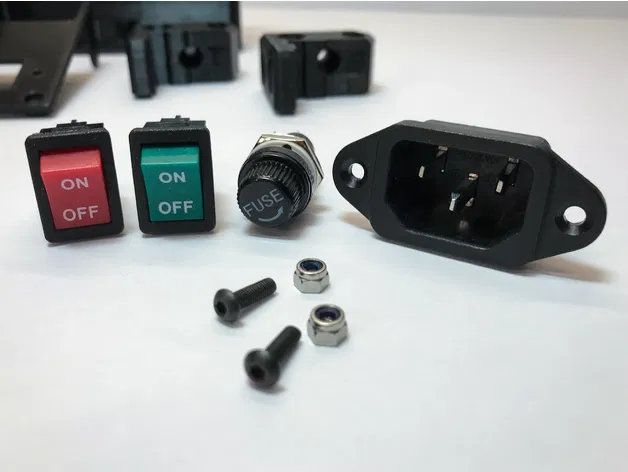

Đối với bản dựng của tôi, tôi đã sử dụng các thành phần sau (bao gồm hai công tắc, vì tôi có công tắc nguồn riêng cho đơn vị MMU2 Prusa của mình):

• Công tắc Canal MR210-C3N-BRN-DP (Đỏ) / MR210-C3N-BGN-DP (Xanh lá) http://www.c-components.com.tw/prodDetail.asp?id=82

• Giữ cầu chì Canal FH1-12M 5x20mm http://www.c-components.com.tw/prodDetail.asp?id=50

• Ổ cắm IEC C14 Canal KS-102 http://www.c-components.com.tw/prodDetail.asp?id=63

NGUỒN GỐC

• Bản nâng cấp Prusa i3 Bear của pekcitron https://www.thingiverse.com/thing:2808408 https://github.com/gregsaun/prusa_i3_bear_upgrade

• Tôi đã sử dụng các mô hình 3D của nguồn Mean Well LRS-350 và phích cắm PSU với bo mạch Power Panic được bao gồm trong nguồn Fusion 360 của giá đỡ PSU của motocoder. https://www.thingiverse.com/thing:3348838
