Giá đỡ cuộn filament bên trong cho máy in Snapmaker J1

Tác giả ModernCrafts

Lượt tải
226
Lượt thích
19
Lượt coi
1.253
Bình luận
8

File 3 10,8 MB

  • spool-holder-roller-v3_1766298126.STLSTL · 257,9 KB
  • spool-holder-roller-frame-v2_1766298126.STLSTL · 3,3 MB
  • spool-holder-roller-centerpiece_1766298127.STLSTL · 7,3 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

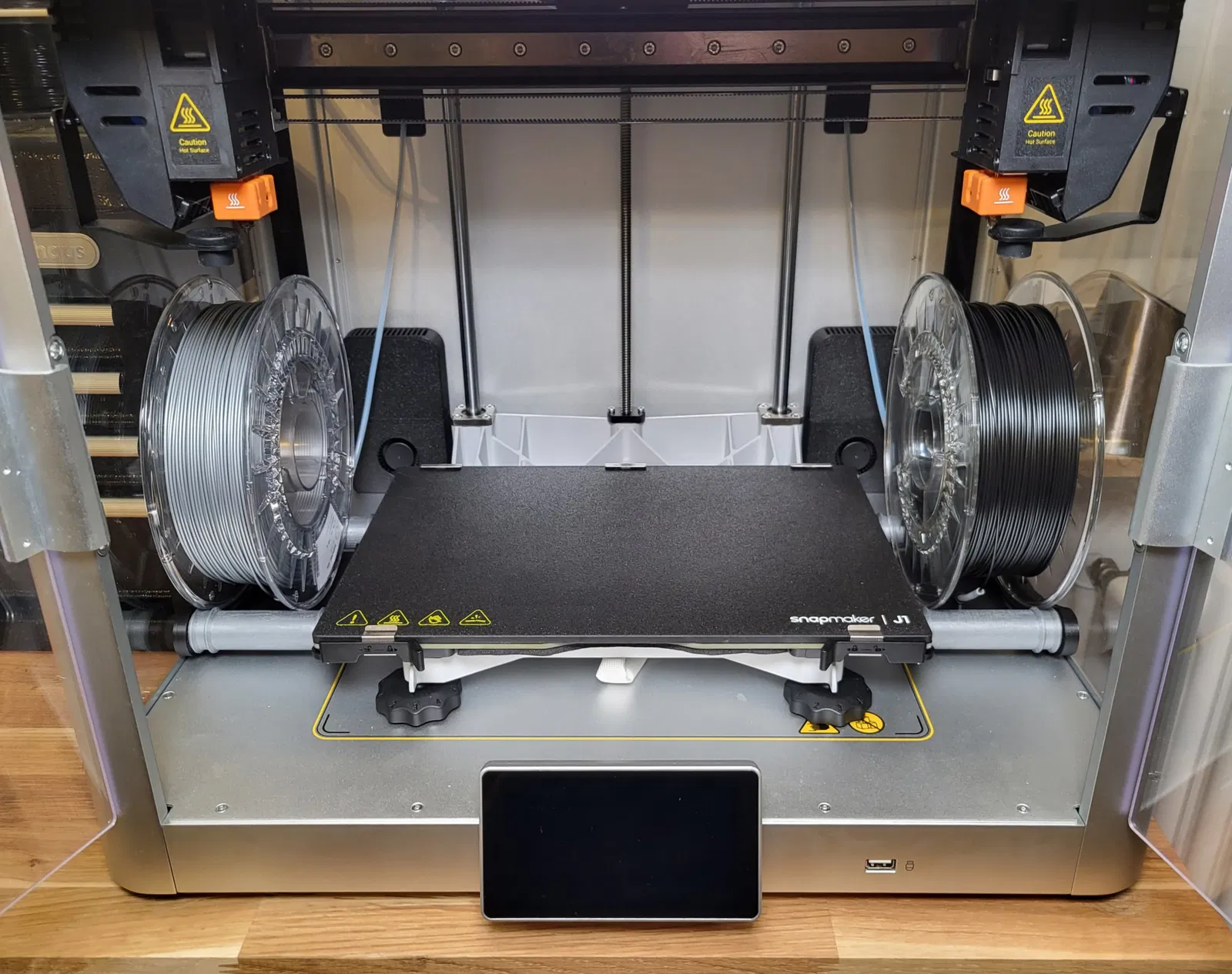

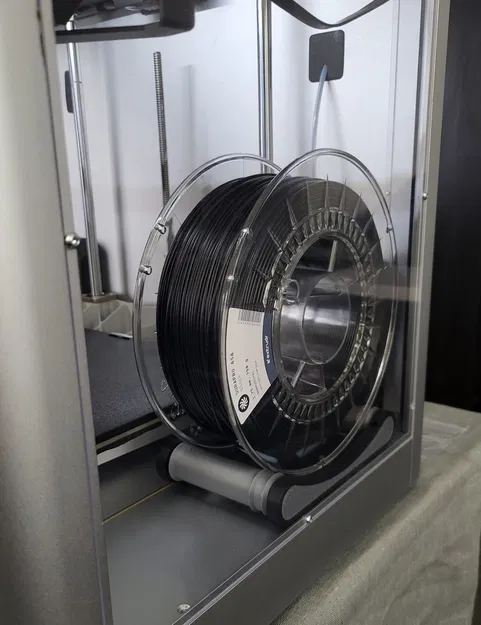

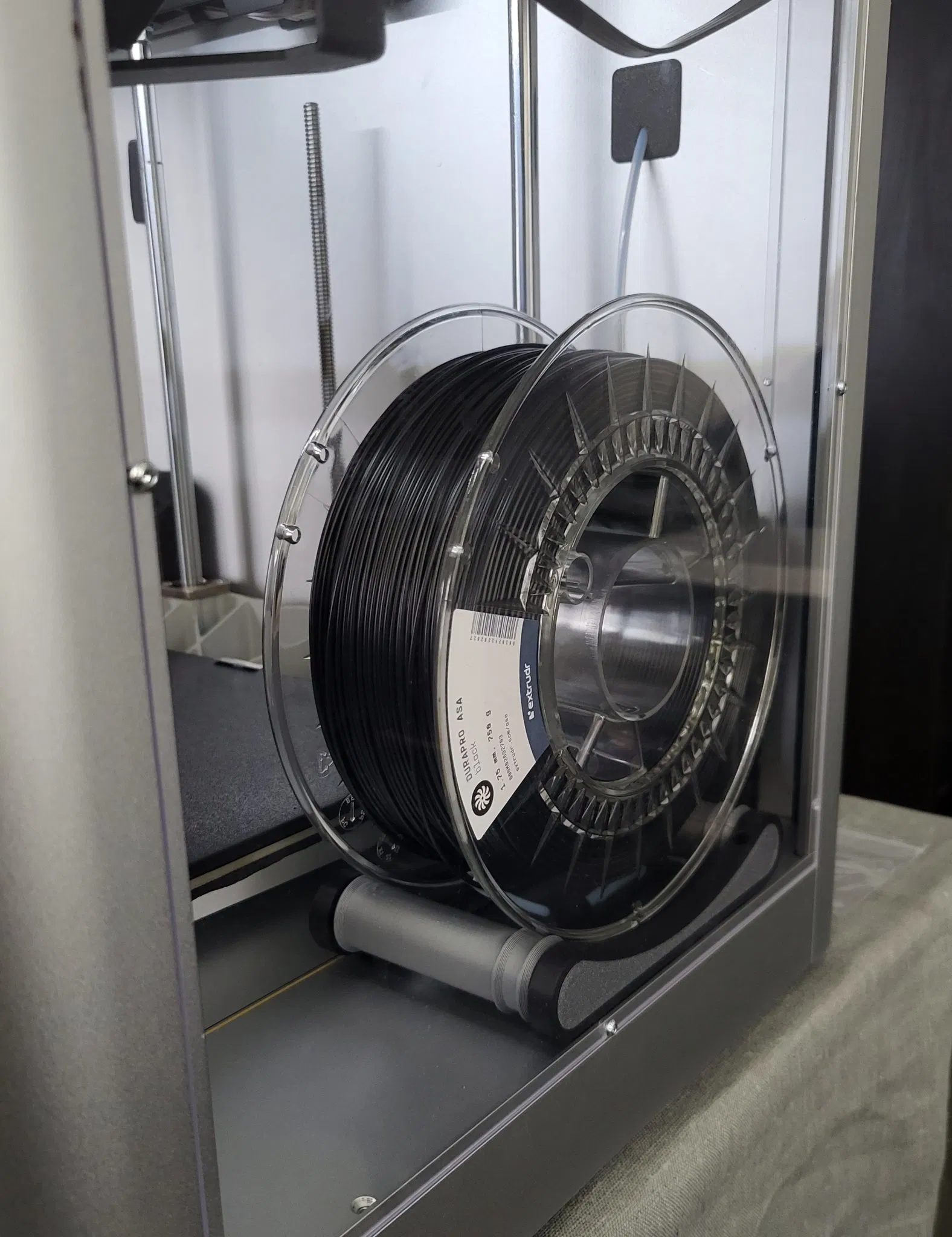

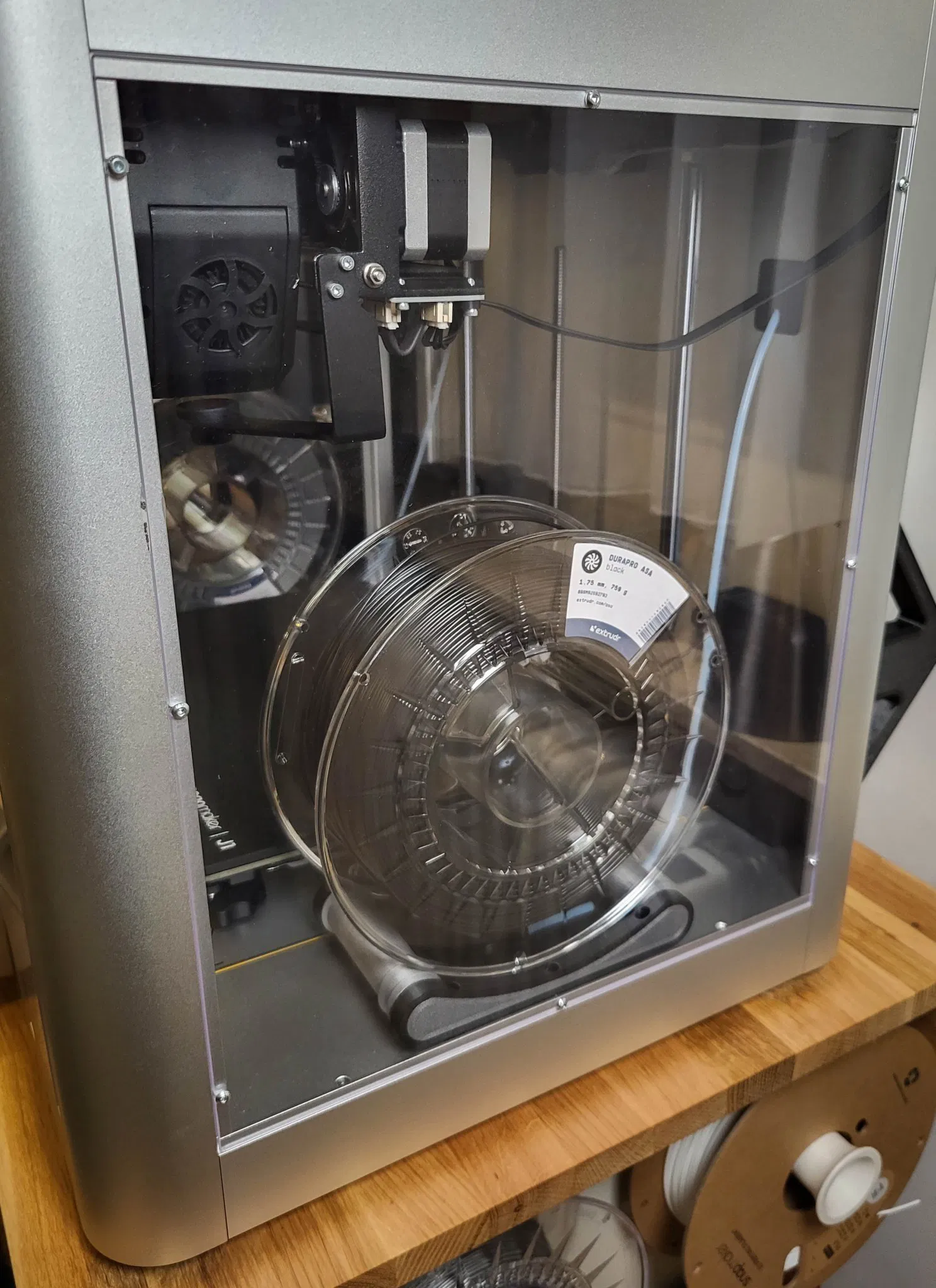

Giá đỡ cuộn đơn giản để lắp đặt các cuộn bên trong máy in. Điều này khiến chúng dễ tiếp cận hơn, tiết kiệm không gian phía sau máy in và cho phép bạn ngay lập tức thấy được loại vật liệu nào đang được nạp. Tôi quyết định tận dụng hai đầu in riêng biệt của máy in và làm chúng bằng vật liệu đen và bạc với chức năng sơn trong Luban.

Bạn cần bốn vít M3x12mm để gắn các mảnh bên vào phần trung tâm.

Bạn có thể lắp đặt chúng ở giữa hai bên với một vít ở giữa, hoặc bạn có thể lắp đặt chúng về phía trước hoặc phía sau của máy in với hai vít. Tôi đã sử dụng một số vít đầu trụ M3x12 để lắp đặt các giá đỡ.

Mô hình này sử dụng các vòng bi 688 nhỏ hơn thay vì các vòng bi 608 phổ biến hơn. Bạn cần 4 vòng bi cho mỗi giá đỡ cuộn.

Giá đỡ cuộn được lấy cảm hứng từ “Giá đỡ Cuộn Tối Ưu” của G.design, nhưng tôi đã điều chỉnh lại từng mảnh và điều chỉnh nó theo kích thước của J1.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
3
Tổng dung lượng
10,8 MB
File lớn nhất
7,3 MB
