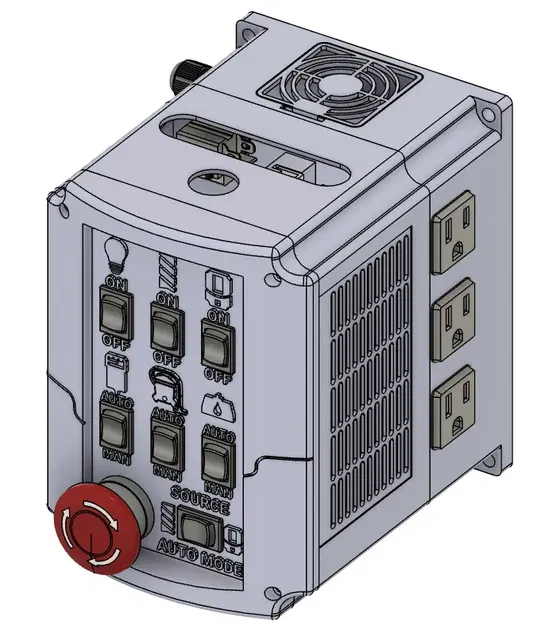

Hộp điều khiển VFD cho máy CNC Onefinity hoặc Generic

Tệp kỹ thuật số để in 3D DIY một hộp điều khiển VFD Onefinity hoặc Generic.

Hỗ trợ điều khiển các phụ kiện (như máy hút bụi, bơm làm mát, máy router) ổ cắm điện Bắt đầu/Dừng - Tự động từ bộ điều khiển CNC - hoặc Tự động từ bộ điều khiển inverter thương hiệu HY Huanyang - hoặc Thủ công.

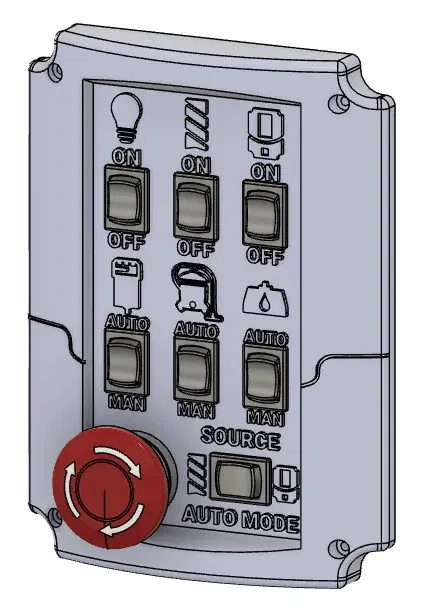

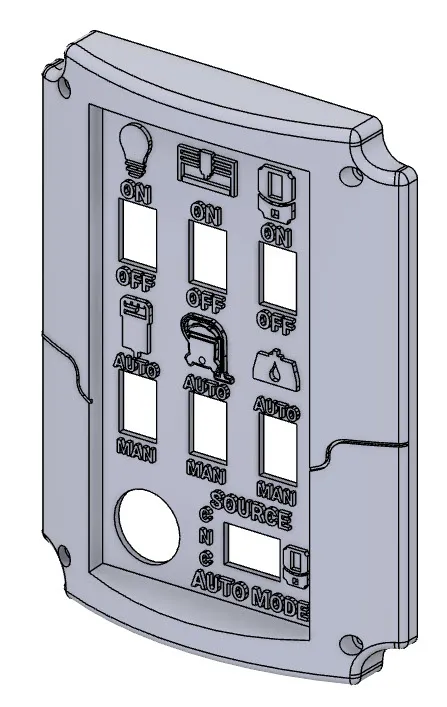

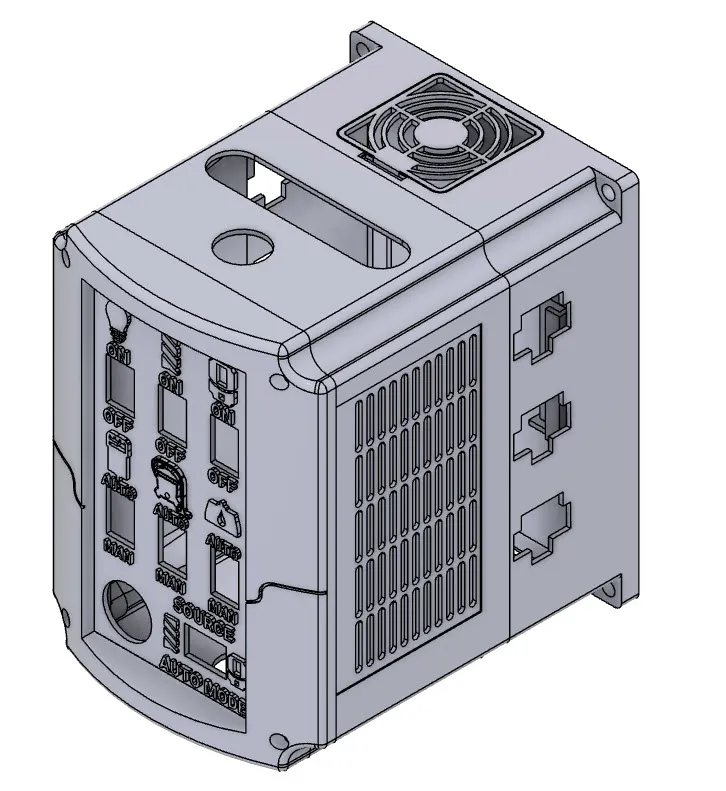

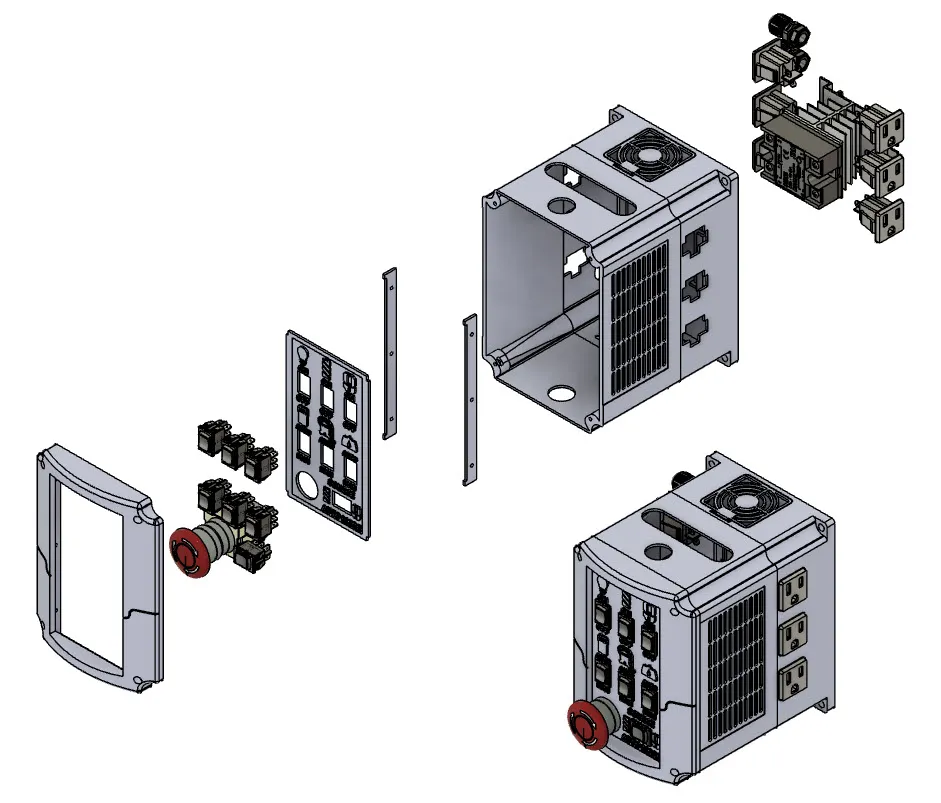

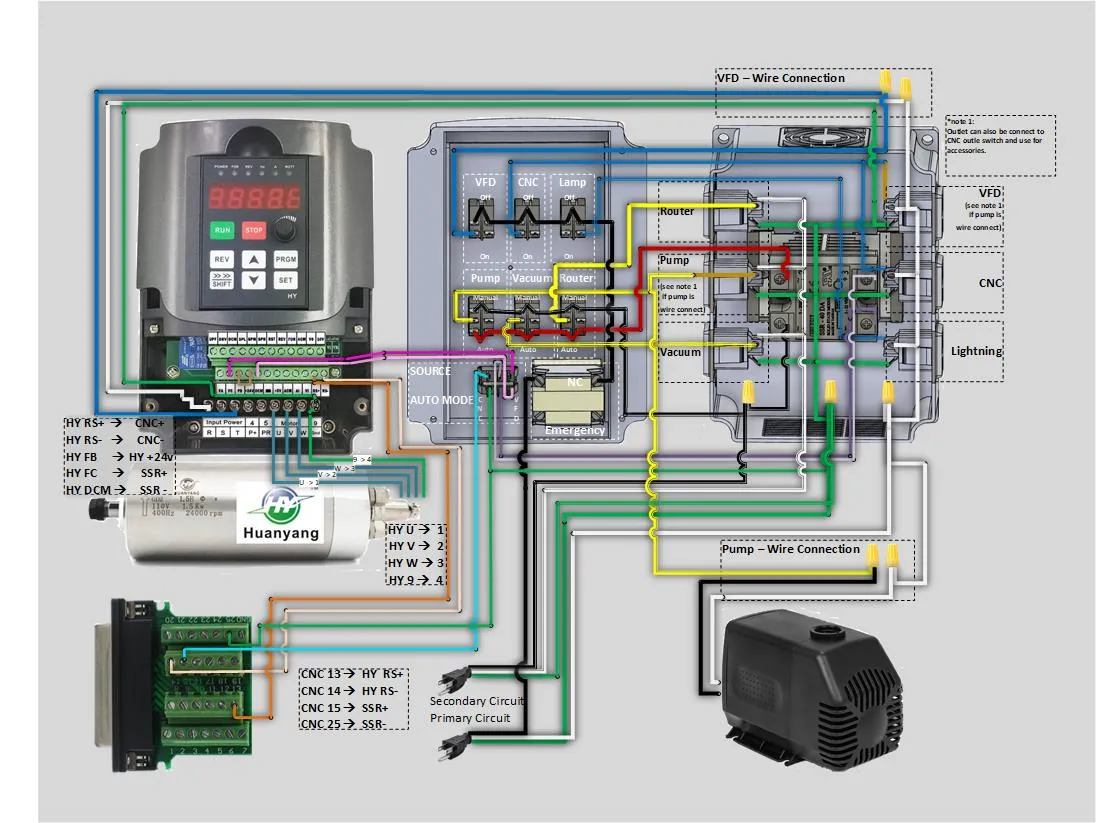

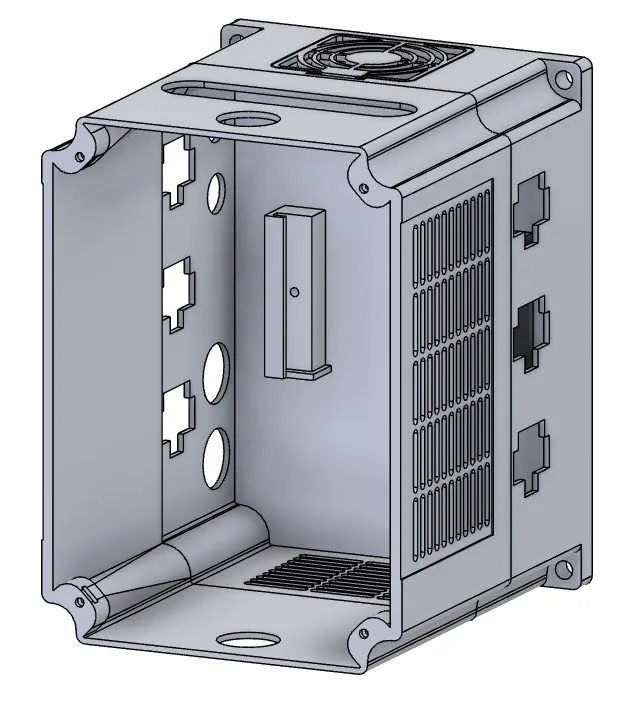

Bao gồm: - 6+ tệp mô hình STL [Bảng điều khiển (1x Máy router Onefinity, 1x Laser Onefinity, 1x Generic), 1x Mặt sau hộp, 1x Mặt trước hộp, 2x Bảng lắp đặt bên] - Thông tin in chi tiết cho prusa slicer. - Danh sách BOM chi tiết (Danh sách vật liệu và phần cứng) cần thiết (liên kết web bao gồm) - Sơ đồ đấu dây và lắp ráp chi tiết để dễ dàng lắp đặt.

400g filament PLA cho tổng thời gian in ước tính ~34h với đầu phun 0.4 (~25h với đầu phun 0.6).

Thiết kế để phù hợp với hộp điều khiển inverter thương hiệu HY Huanyang gốc.

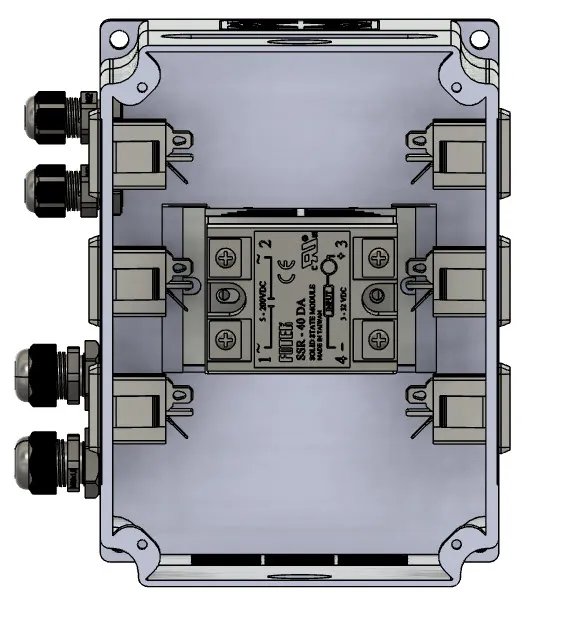

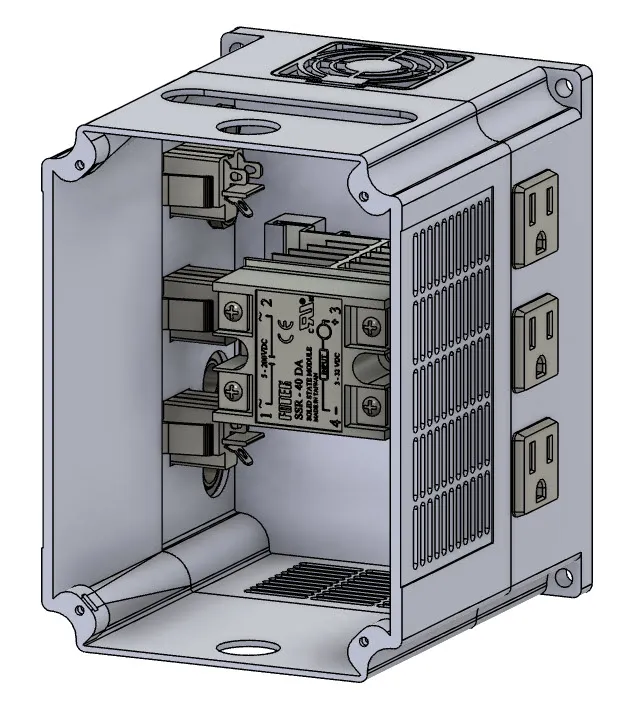

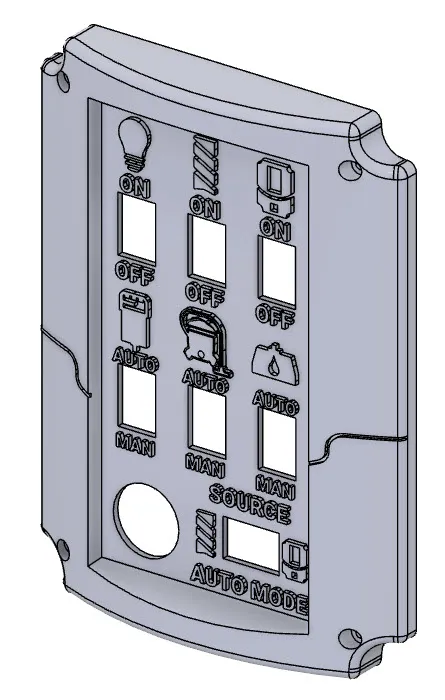

TÍNH NĂNG - Nguồn điện kép - Chính cho CNC, VFD và Ánh sáng - Phụ được điều khiển bởi SSR-Rơ le trạng thái rắn hoặc Thủ công khi vị trí công tắc là MAN - Ngắt khẩn cấp - Công tắc để điều khiển trạng thái Ánh sáng (Bật-Tắt) thủ công sử dụng nguồn điện chính - Công tắc để điều khiển CNC (Bật-Tắt) thủ công sử dụng nguồn điện chính - Công tắc để điều khiển VFD (Bật-Tắt) thủ công sử dụng nguồn điện chính - Công tắc để chọn nguồn điều khiển cho nguồn điện tự động. Người dùng có thể chọn CNC hoặc VFD. Tất cả công tắc được đặt ở «AUTO» sẽ được kích hoạt. - Công tắc để điều khiển Router (Tự động-Tắt-Thủ công) sử dụng nguồn điện phụ. - Công tắc để điều khiển Máy hút bụi (Tự động-Tắt-Thủ công) sử dụng nguồn điện phụ. - Công tắc để điều khiển Bơm (Tự động-Tắt-Thủ công) sử dụng nguồn điện phụ. - 6 ổ cắm điện
