Giá đỡ chống rung cho máy in Dagoma Discovery 200

Nếu bạn muốn sử dụng những bộ phận này, tôi khuyên bạn cũng nên in những bộ phận khác được tạo ra bởi DAL:

• Chống rung thích ứng: http://www.thingiverse.com/thing:1240175
• Thanh ren hướng dẫn trên: http://www.thingiverse.com/thing:1260449

Và những cái này: http://www.thingiverse.com/thing:1738716

Bộ phận này thay thế cho các bộ phận chống rung chính thức của Dagoma Discovery 200, cái mà quá linh hoạt và có quá nhiều độ chơi theo sở thích của tôi:

Bảng chính thức không phẳng, 4 điểm của các cảm biến căn chỉnh một mặt phẳng in lý thuyết... và điều này dẫn đến các chuyển động qua lại trên trục Z trong quá trình in mỗi lớp. Những chuyển động qua lại này được truyền trong trục Z bởi những bộ phận chống rung này.

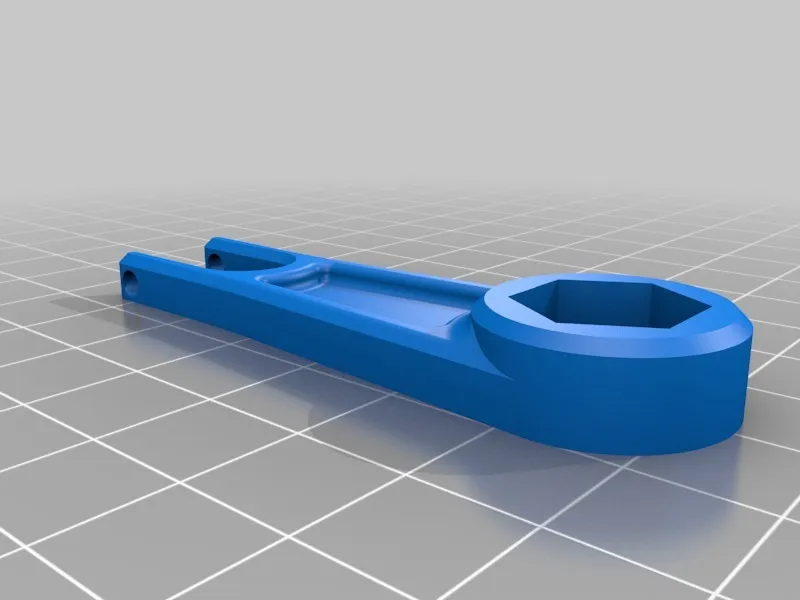

Những bộ phận mới này cứng hơn và cho phép điều chỉnh khoảng cách giữa các càng.

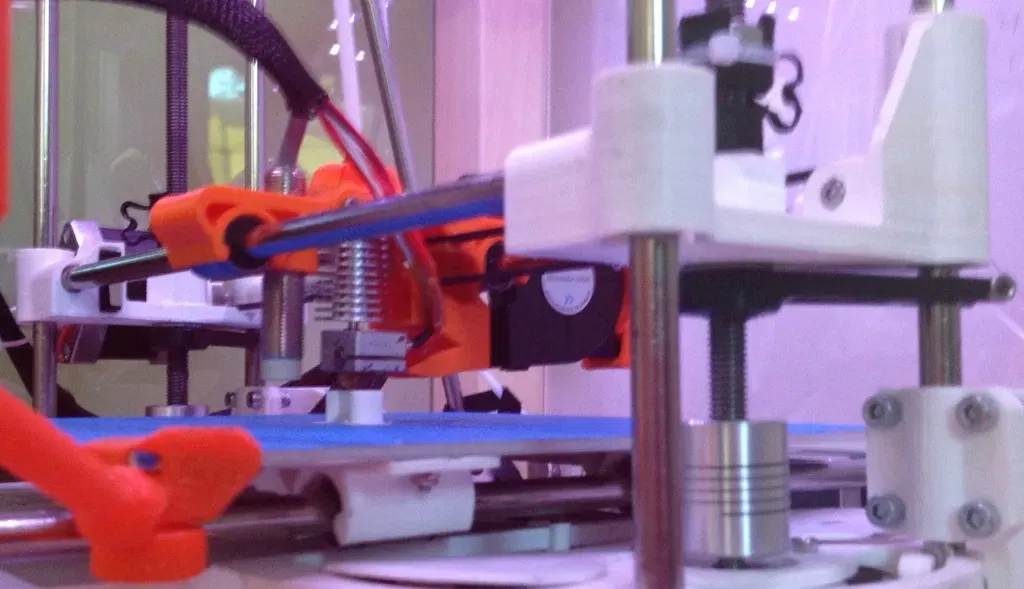

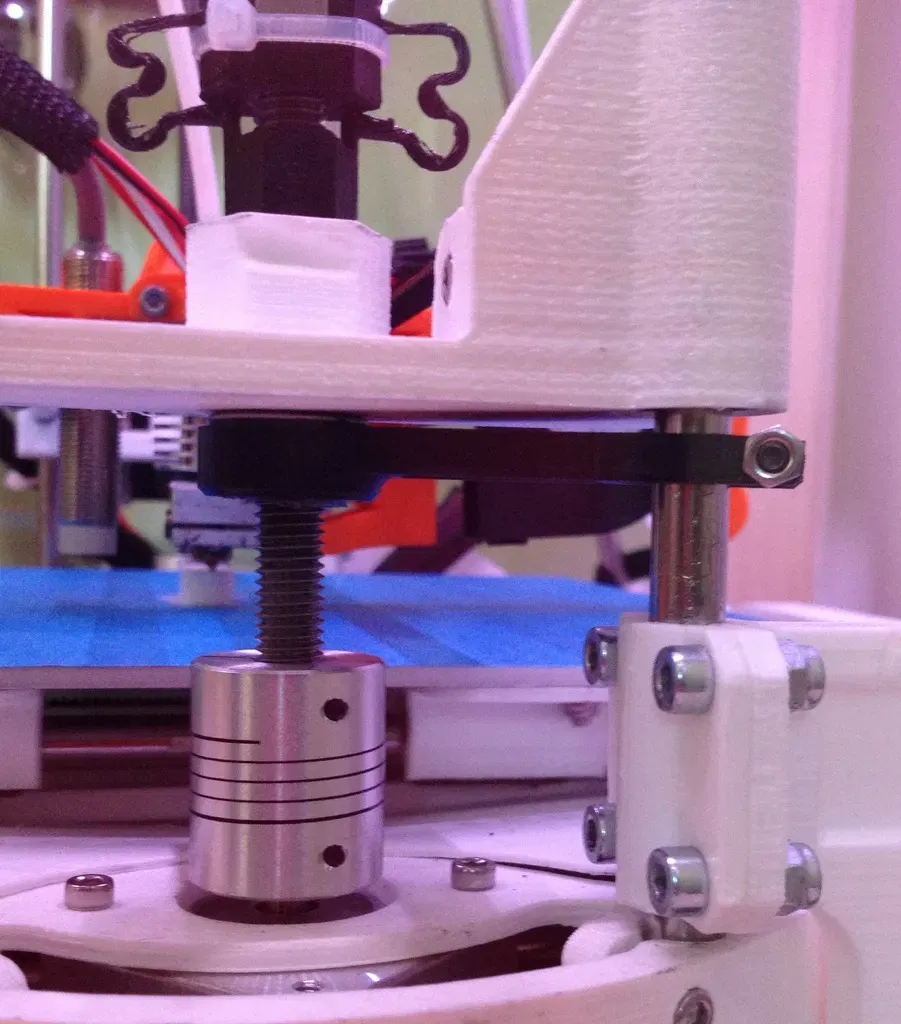

Cấu hình A: (xem hai bức ảnh đầu tiên): khoảng cách giữa các càng có thể điều chỉnh (chiều dài vít M3 16 mm + đai ốc). Trong cấu hình này, tôi - ban đầu - đã đặt các vòng đệm M8 giữa những bộ phận chống rung này và xe Z, và siết chặt khoảng cách của các càng để lại đủ khoảng trống để không tạo ra quá nhiều ma sát.

Sau vài thử nghiệm, tôi nhận thấy rằng việc sử dụng vòng đệm cuối cùng không phải là một lựa chọn tốt vì đôi khi chúng trượt theo chiều ngang và do đó cọ vào thanh Z, tạo ra ma sát... vì vậy tôi đã gỡ bỏ chúng và từ đó chỉ còn lại hạnh phúc...

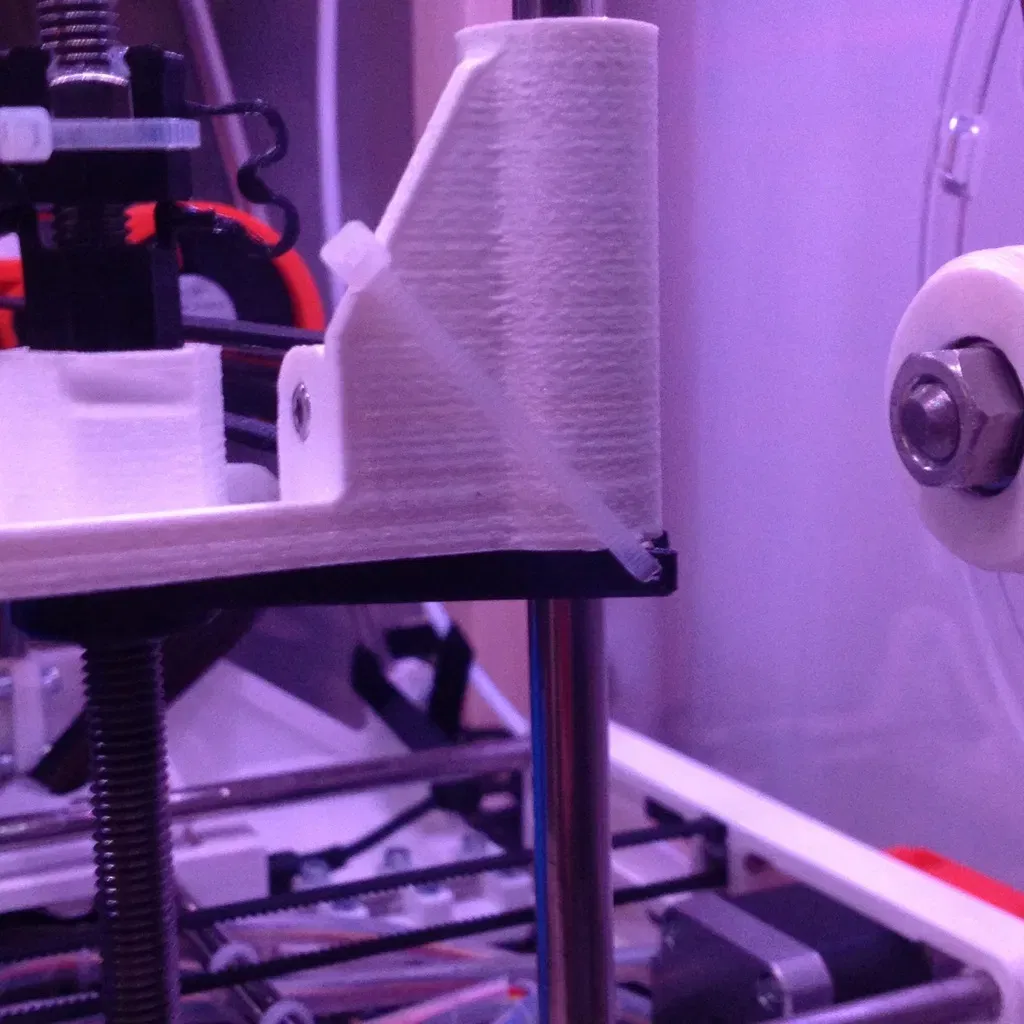

Cấu hình B (xem hai bức ảnh cuối): hoặc những lỗ này có thể được sử dụng để đi dây nhựa serflex nhằm ép các càng vào xe X.

Cấu hình A mang lại cho tôi sự hài lòng hoàn toàn ngày hôm nay (ít độ chơi, ít rung lắc, ít tiếng ồn).

In: lớp "mỏng" 0.1 mm, độ đầy 30%

Cài đặt in

Máy in:

Dagoma Discovery 200

Bệ in:

Không

Hỗ trợ:

Không

Độ phân giải:

0,1

Độ đầy:

30%

Cách tôi thiết kế điều này

Được thực hiện trên Solidworks với sự trợ giúp của NetFabb Basic

Tôi đã đo kích thước tệp STL gốc từ Dagoma bằng NetFabb Basic, sau đó tôi đã tạo một thiết kế mới bằng Solidworks
