Giá đỡ danh thiếp bằng nhôm cho nền khắc laser Ortur

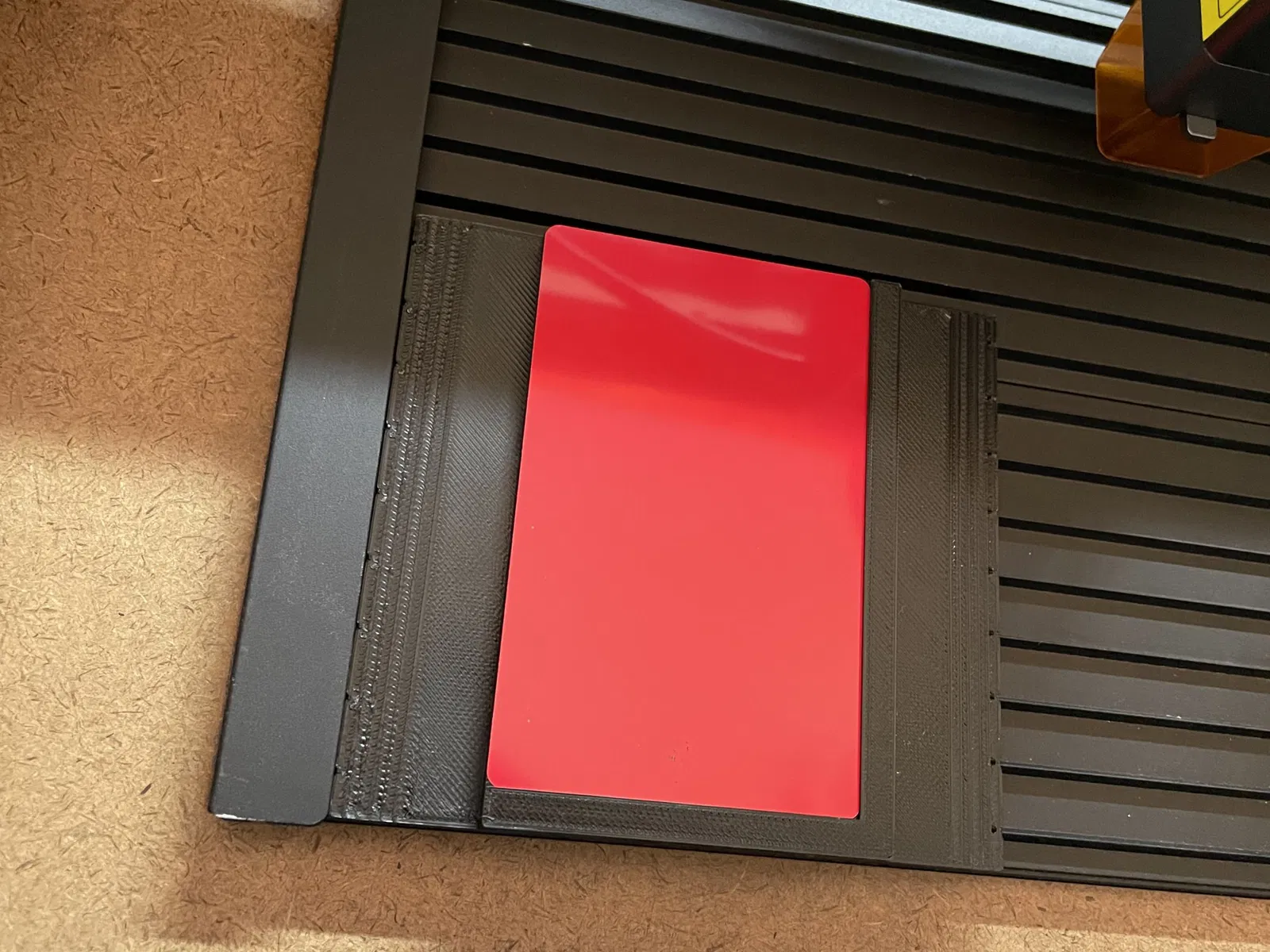

Đây không phải là một ý tưởng nguyên bản, nhưng mô hình là của tôi. Đây là một giá đỡ danh thiếp để giữ một danh thiếp nhôm trắng ở vị trí cho việc khắc laser. Trong trường hợp này, nó giữ chắc chắn trong các khe của nền tảng khắc laser Ortur. KHÔNG phải là nền tảng tổ ong. Nó giúp việc canh chỉnh dễ dàng, vì bạn chỉ cần canh chỉnh cái đầu tiên, nó đã vuông với laser nếu nền tảng vuông, và bạn có thể thay thế danh thiếp cho đến khi bạn chán việc trông chừng laser của mình.

Tôi đã sử dụng nó vài lần rồi, với hỗ trợ không khí đầy đủ, và tôi không gặp vấn đề gì với việc các danh thiếp bị thổi bay. Mép giữ là đủ thấp để tấm nhựa có thể trượt qua khi laser được tập trung đúng cách bằng cách sử dụng chân chống. Trong cấu hình hiện tại, nó di chuyển cạnh bên trái của danh thiếp sang phải 35 mm, và cạnh gần của danh thiếp lùi lại 5 mm.

Hãy thoải mái chỉnh sửa nó. Trong Blender, các phần nhô ra xuống dưới nền tảng có khe và giữ nó ổn định, tất cả đều nằm dưới trục Z=0.0. Cắt chúng đi, bằng cách đặt các mặt dưới về Z=0.0, và bạn có một cái gì đó đã có cánh để cho phép nó được dán vào một bề mặt phẳng.

Hoặc, bạn có thể thấy các phần giữ lại là hữu ích để giữ một công việc khác ổn định và nhất quán.
