Ghim gắn MMU Spool Holder vào kệ dây HDX Home Depot

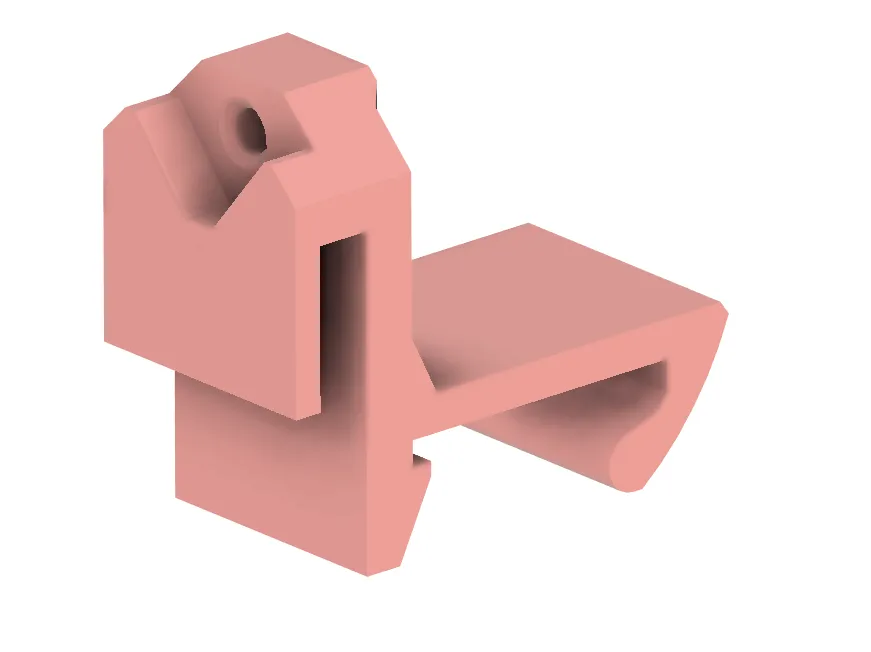

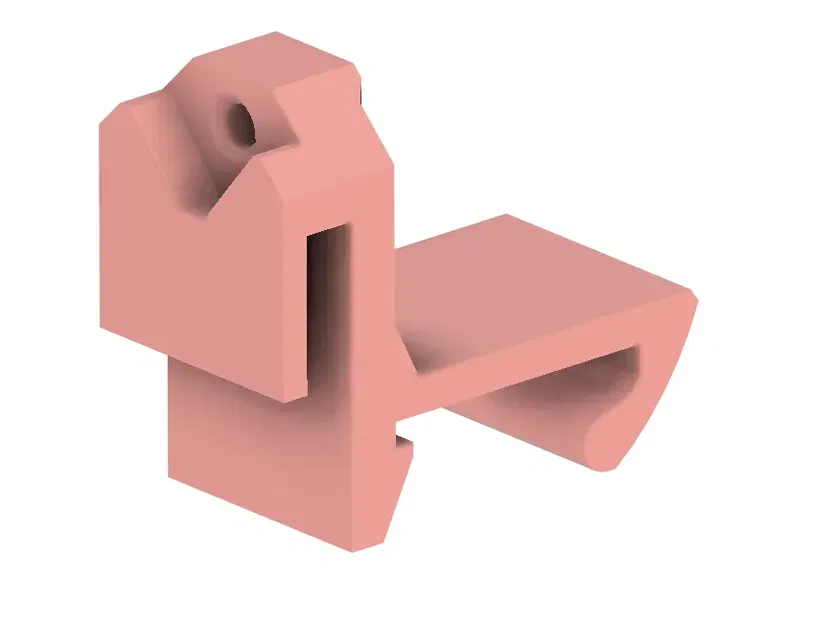

Mục này không còn cần thiết trong thiết kế đường dẫn mới nhất của tôi - <> Điều này là gì: - Một kẹp gắn mạnh mẽ để gắn các khay đựng cuộn Prusa MMU2S cụ thể vào đơn vị kệ dây HDX cao 30 inch của Home Depot, sử dụng độ linh hoạt trong dây kệ để dẫn hướng và giữ các dây kệ ở các khe bên dưới. Tuy nhiên, nó sẽ hoạt động với bất kỳ đơn vị kệ dây nào miễn là các dây cách nhau từ 17-19mm.

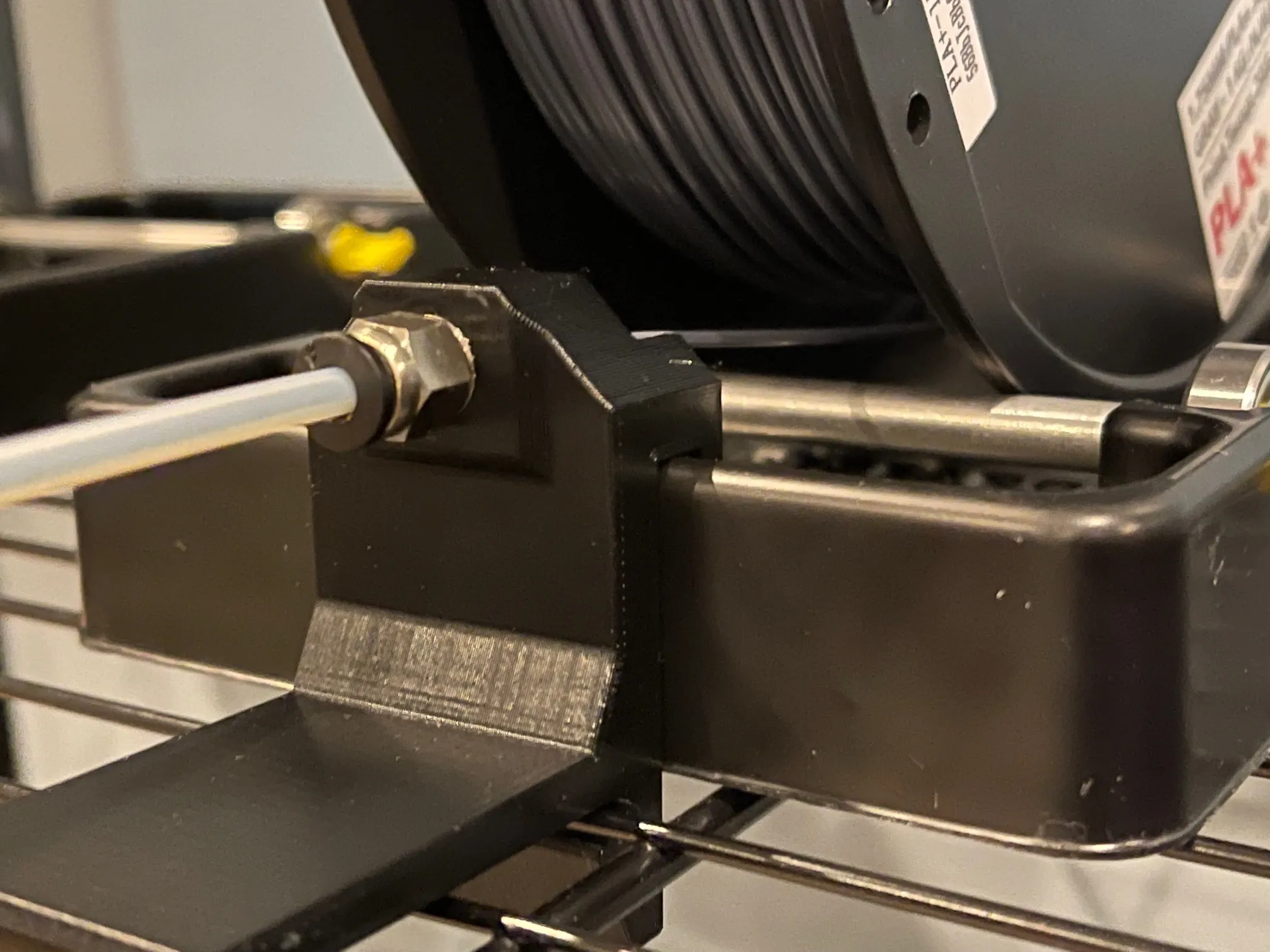

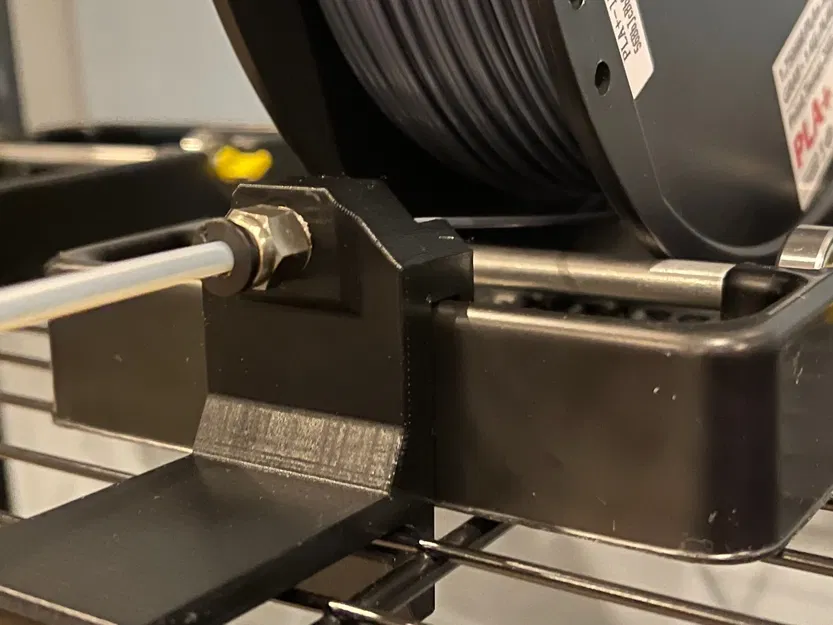

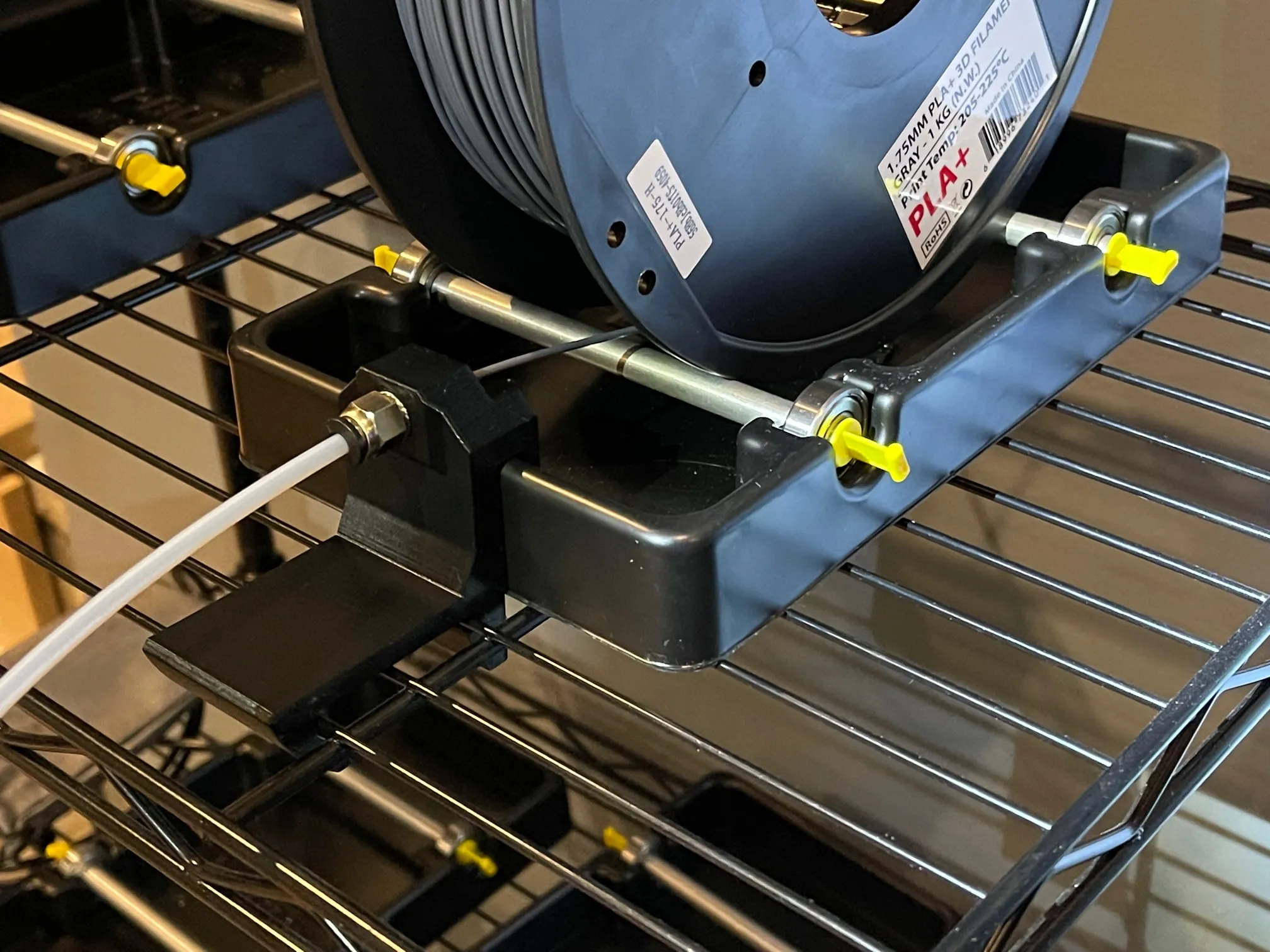

• Có một đầu nối ren PC4-M10 cho ống PTFE đến bộ đệm của bạn. Tôi thấy rằng đơn vị kệ dây đen ba tầng nhỏ của Home Depot HDX rất tuyệt để giữ cuộn filament và đã tạo ra cái này để gắn các khay cuộn MMU. Phần này khóa năm khay đựng cuộn đen MMU vào các kệ này bằng một kẹp không cần vít, mặc dù tôi cũng bao gồm một V14 ở đây có thể được sử dụng để thêm một kẹp bổ sung, mặc dù điều đó không cần thiết. Những gì bạn cần: - Khay đựng cuộn đen Prusa MMU2S
• Đầu nối PTFE cái PC4-M10
• Đơn vị kệ dây kim loại HDX 3 tầng của Home Depot (cái có chiều sâu 14 inch, cao 30 inch, rộng 24 inch, với các dây tạo thành các kệ, nơi các dây cách nhau từ 17-19mm). Dưới đây là thông tin thêm về đơn vị kệ mà tôi thiết kế xung quanh. Đơn vị kệ dây thép 3 tầng màu đen (24 in. W x 30 in. H x 14 in. D Điều tuyệt vời về đơn vị kệ này là giá 40 đô la, nhỏ gọn, và có thể thiết lập trong vài phút, và phù hợp với kiểu máy in, không cần gắn bất cứ điều gì vào tường của bạn, và bạn luôn có thể sử dụng nó cho một thứ khác nếu bạn quyết định không sử dụng nó cho cái này! Các kệ có chiều cao có thể điều chỉnh. Cách in: - - In ấn năm cái này, một cái cho mỗi khay.
• Mỗi cái sử dụng 25% mật độ lấp đầy PETG, 3 lớp viền
• Sơn lên các giá đỡ bên trong lỗ vít
• Thời gian in là hai giờ năm phút

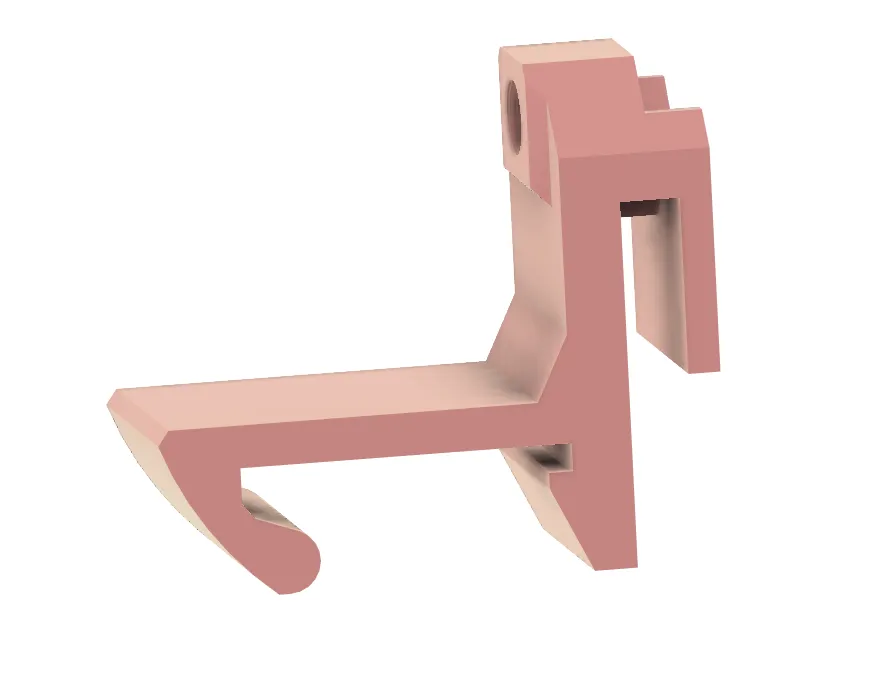

• Bạn cần cung cấp một đầu nối PTFE PC4-M10 mà vặn vào phía trước của mỗi cái, cho ống PTFE đi đến dung dịch đệm của bạn. Ngoài ra, tôi dự định gắn bộ đệm khe MMU vào kệ trên cùng này bằng hai khóa zip qua các lỗ ở đáy của nó, điều này sẽ trông tối giản và hoạt động tốt.) Có một phần v14 đã được sửa đổi với một lỗ bao gồm một kẹp bổ sung với một vít m12 nhưng bạn có thể sử dụng v13 mà không có lỗ/kẹp bổ sung, cái này hoạt động tốt. Thêm Chi Tiết: Cái kệ HDX nhỏ 3 tầng ngồi cạnh MK3S+ và MMU2S của tôi. Tôi đang sử dụng các khay giữ cuộn MMU mà đi kèm với MMU. Tôi cần một cách để khóa các khay cuộn MMU vào các kệ HDX. Ngoài ra, tôi muốn thêm một đầu vào PC4-M10 cùng lúc vào giá giữ cuộn. Thiết kế kẹp này là một phần duy nhất không cần phần cứng nào ngoại trừ một PC4-M10. Nó tận dụng sự linh hoạt nhỏ của các kệ dây HDX để có thể trượt vào ban đầu và sau đó một khi ở vị trí, nó không thể tự do ra ngoài vì một dây ngồi trong một rãnh và dây còn lại được 'bắt' bởi một móc hạ xuống. Tôi chọn khoảng cách 41,5mm trong phần này vì nó trải qua ba dây và đó là khoảng cách trung bình tôi đo được, cộng thêm 0,5 mm. Bạn có thể cần thử các dây khác nhau vì một số là 40mm và một số là 42mm. - Lỗ PC4-M10 có ren cho ống PTFE

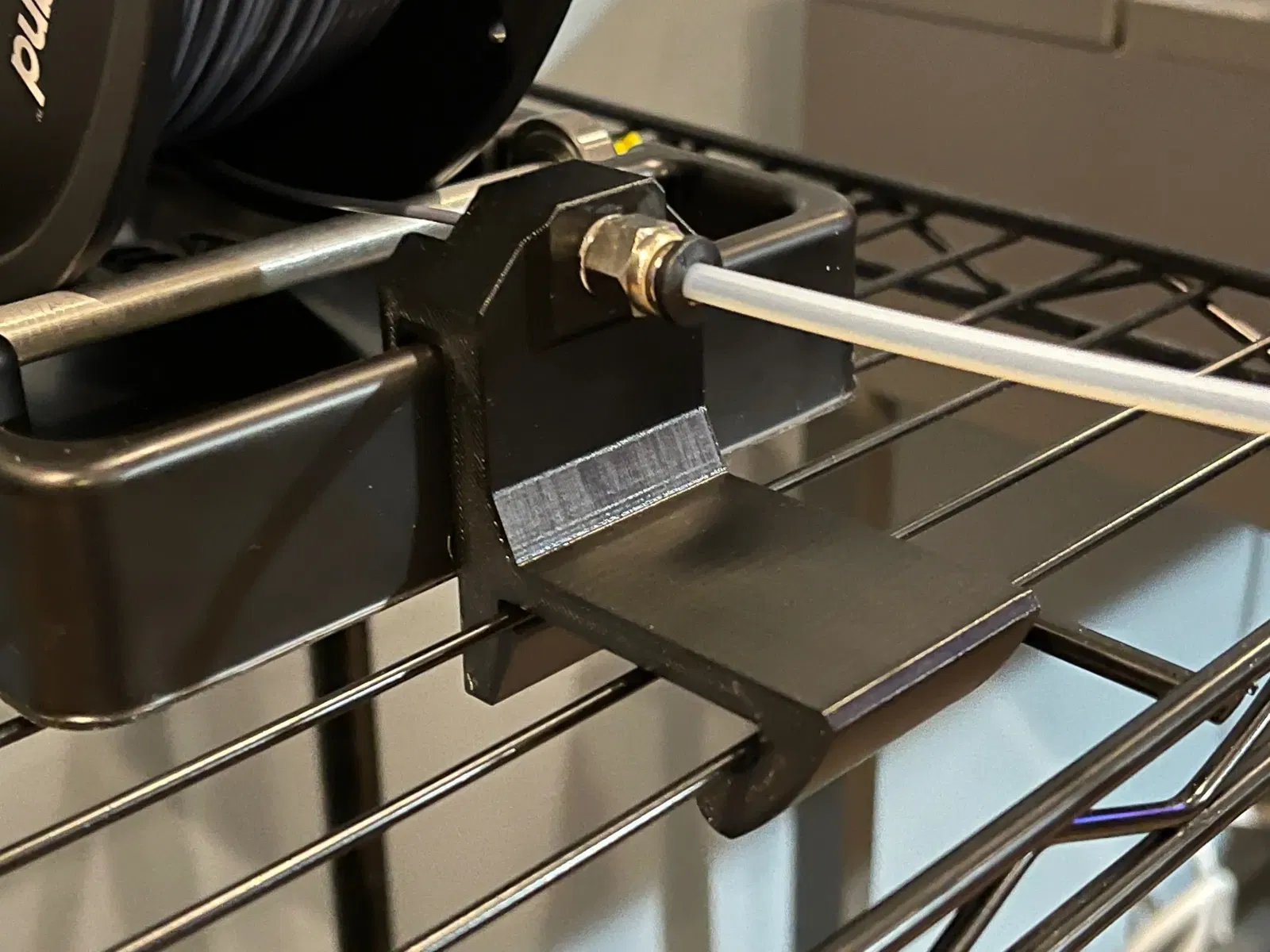

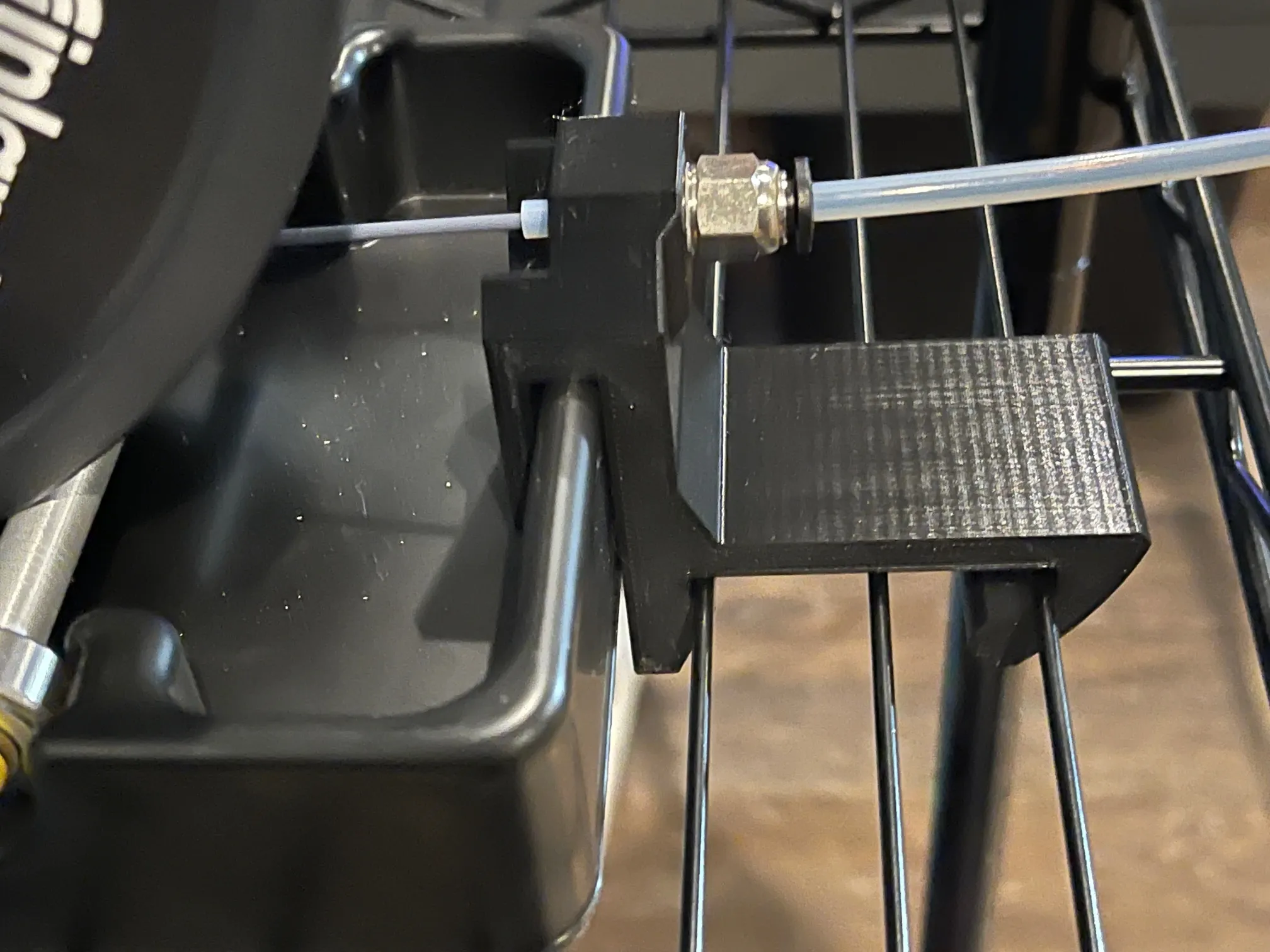

• Không cần phần cứng, chỉ cần kẹp vào hai dây HDX với một dây thứ ba ở dưới giữa, vì vậy trải dài qua ba dây
• Các dây không bị căng thẳng khi đã ở vị trí

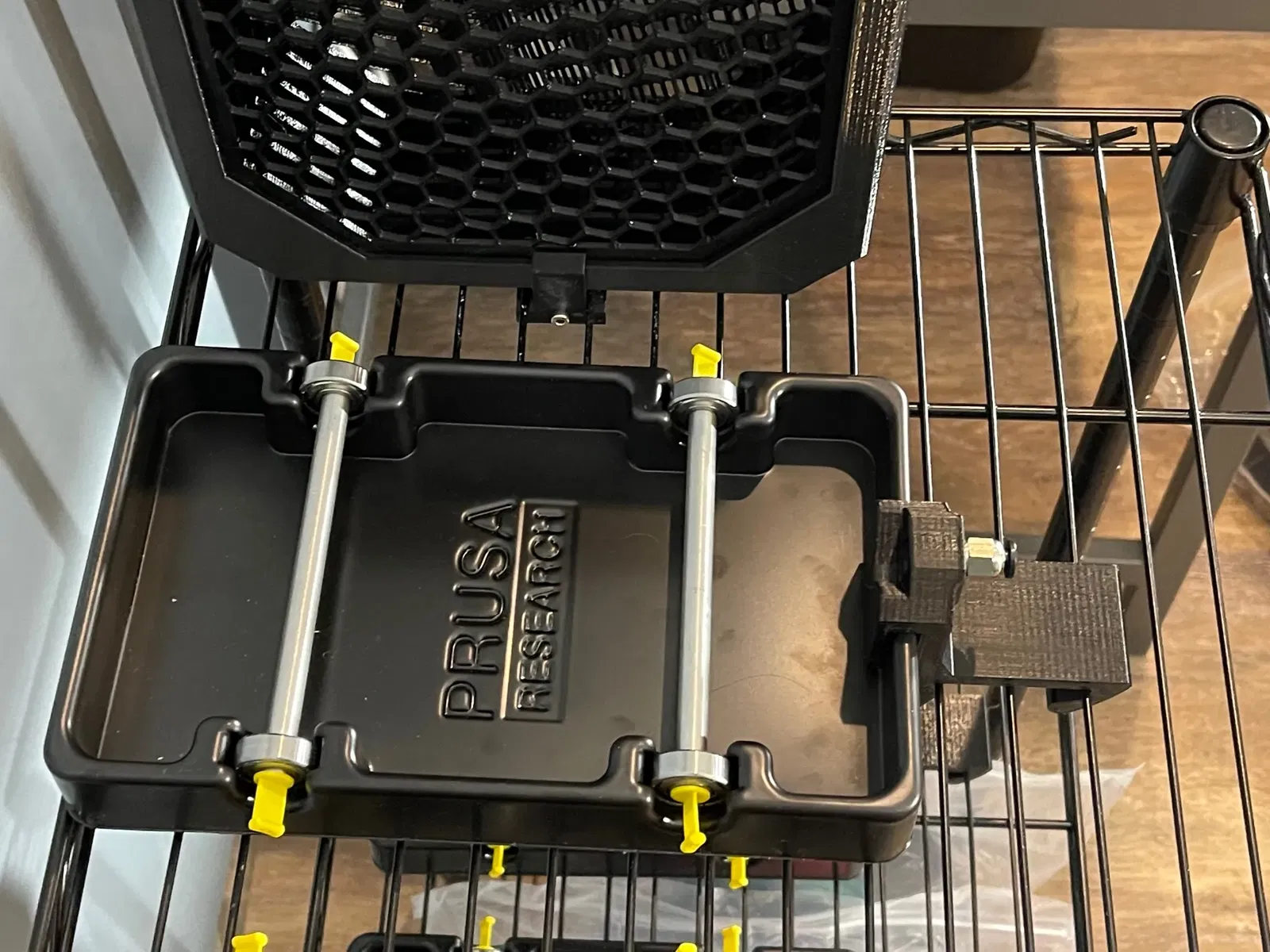

• Giữ khay đỡ cuộn cho MMU ở vị trí trên kệ
• Một phần cho mỗi khay cuộn, in tổng cộng năm cái

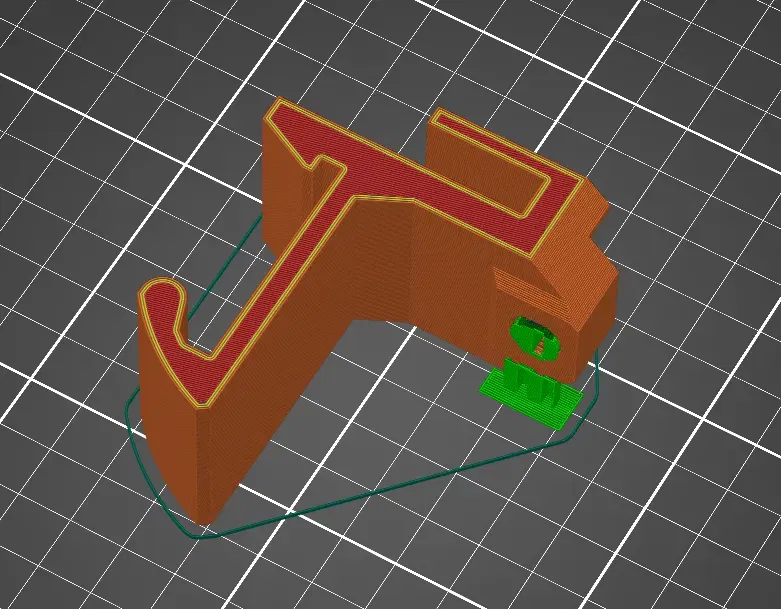

• Cần hỗ trợ tối thiểu (sử dụng cọ để sơn ở một chỗ: lỗ vít)
• Phần trung tâm ở phía sau có một chỗ lõm để khớp với khay để không bị trượt từ trái sang phải

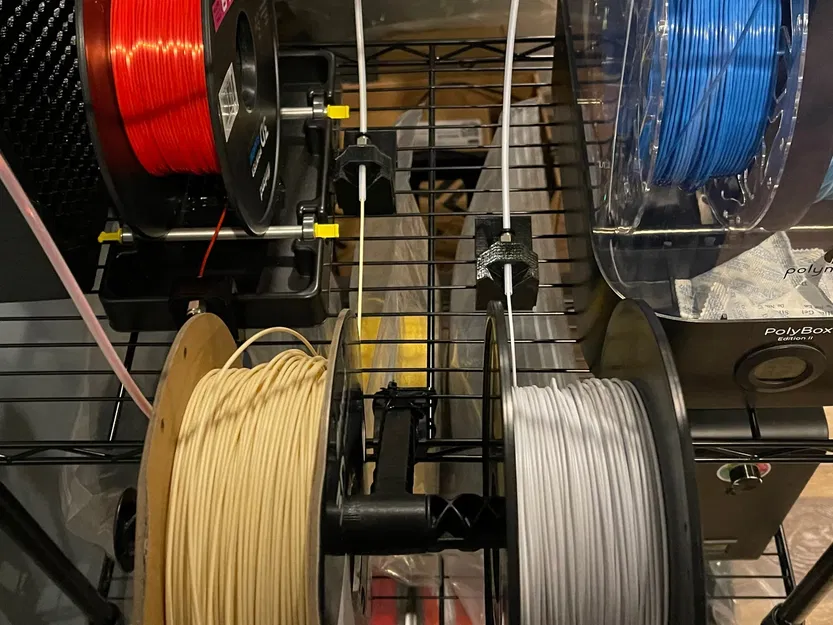

• Không vừa với các dây lớn hơn và khoảng cách trên đơn vị dây HDX lớn cao 5 foot. Tôi có cả hai cái, tôi biết. Chú ý đặc biệt: Tôi đang sử dụng MMU2S và do đó phải tháo bỏ giá đỡ cuộn đôi ban đầu ở trên máy in. Tôi phát hiện ra rằng với sáu dây zip, bạn có thể gắn cái này vào bên cạnh một dây HDX rất chắc chắn và gắn hai cuộn vào đó. Cái gắn này sau đó hoạt động với giá đỡ cuộn ban đầu (xem hình). Ban đầu tôi đã gắn tất cả vào các khay đỡ cuộn trên hai kệ. Sau đó tôi đã có thể gắn tất cả năm cuộn và bộ đệm khe vào kệ trên cùng của đơn vị HDX nhỏ. Tôi đã sử dụng một hộp polybox của Polymaker cho hai cái trong số đó. (xem hình). Hai phiên bản ở đây - cả hai đều ổn: - v13 chỉ kẹp vào các thanh dây, và tôi đang sử dụng cái này

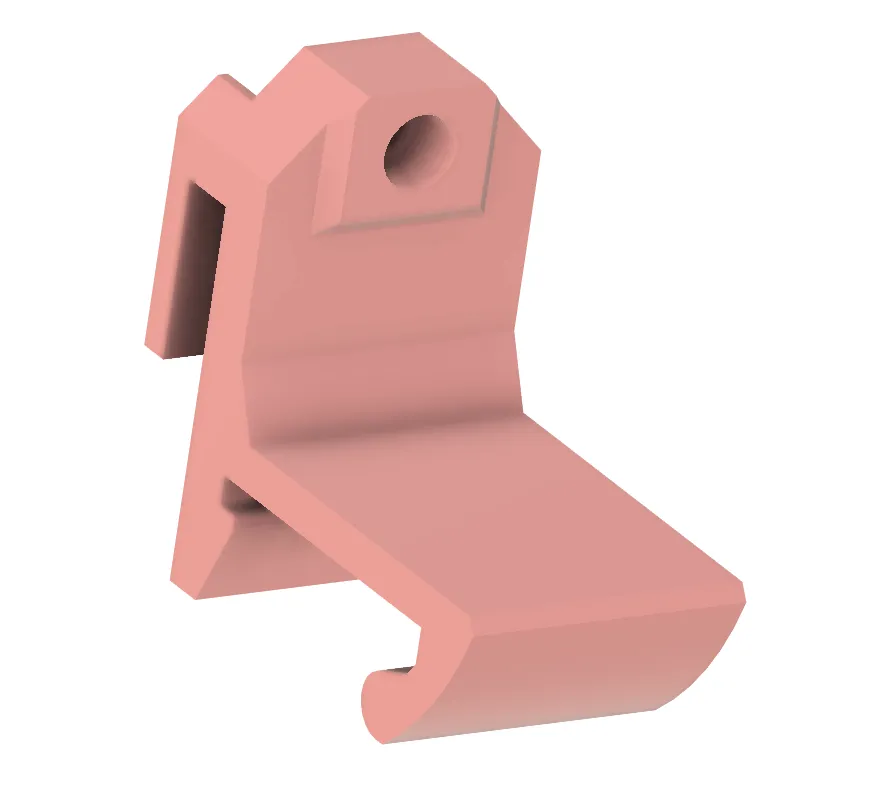

• v14 giống như vậy ngoại trừ nó có một lỗ với một tấm áp lực bổ sung ở dưới để đẩy vào một dây bổ sung. Tôi thực sự không in phiên bản này và thử nghiệm nó nhưng chỉ đưa nó lên đây. Nó cần một vít hex m3 - 12mm và một đai ốc m3 để kẹp vào thanh lưới chạy ở dưới giữa tấm để tăng thêm độ ổn định Cũng xem kẹp kệ dây HDX của tôi cho bộ đệm khe MMU được hiển thị trong các bức ảnh.
