Hướng dẫn dán shim van 25mm cho công cụ Z-Finder

Tác giả techam

Lượt tải
11
Lượt thích
8
Lượt coi
183

File 2 355,9 KB

  • Z-Finder-Klebehilfe_1766463068.stepSTEP · 119,8 KB
  • Z-Finder_Klebehilfe_1766463069.stlSTL · 236,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

“Z-Finder” là một trong những công cụ bán chuyên nghiệp tốt nhất với cảm biến hight trên thị trường, nhưng nó có một nhược điểm. Đường kính thăm dò rất nhỏ chỉ 14mm, khiến cho các công cụ lớn hơn bị đo không chính xác do phần trung tâm bị cắt bỏ.

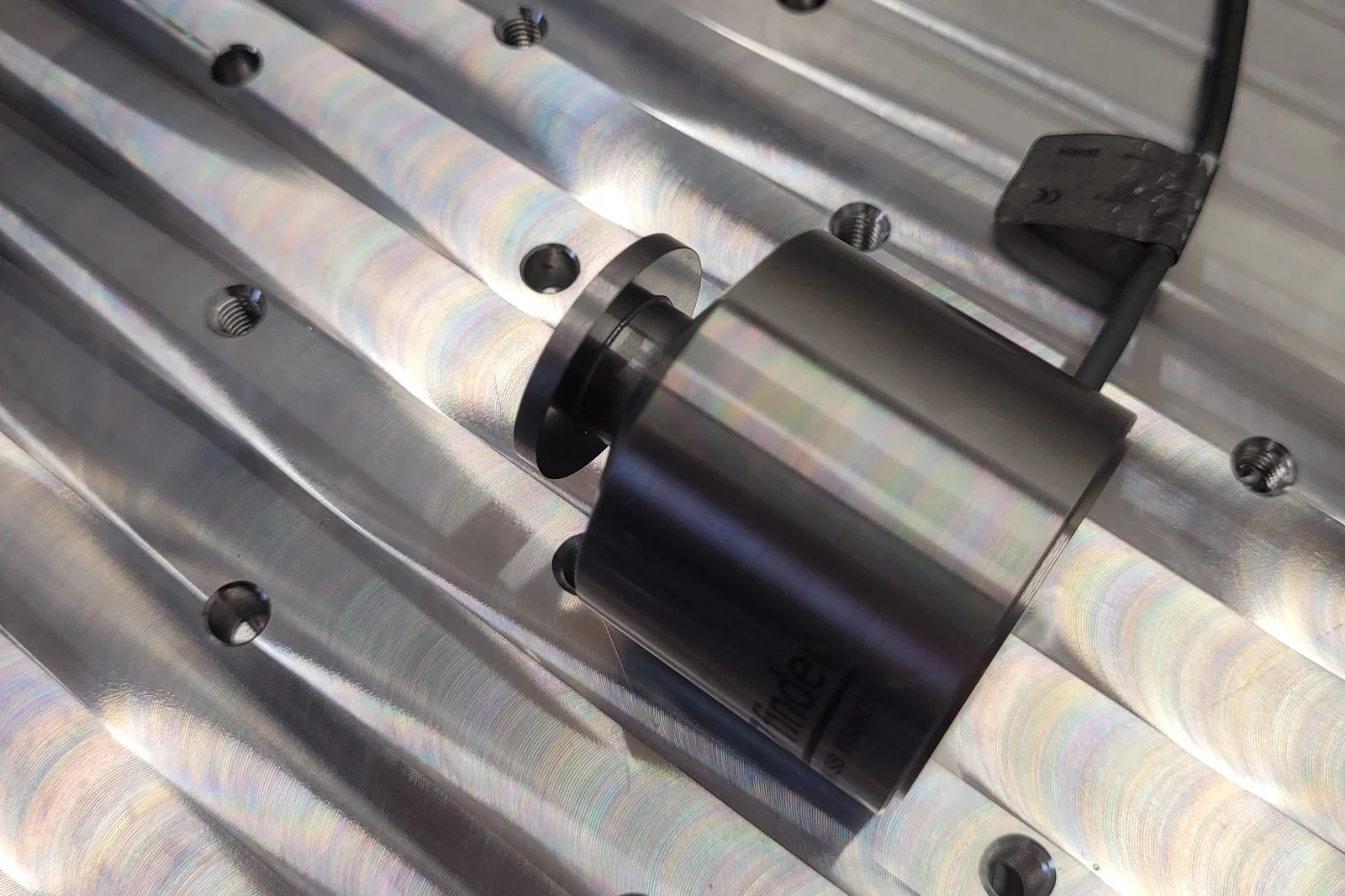

Hướng dẫn này cho phép bạn dán một miếng shim van 25mm đồng tâm lên Z-Finder để tăng đường kính thăm dò.

Những gì bạn cần:

  • Miếng shim van 25mm
  • Keo kim loại (Tôi đã sử dụng keo kim loại Pattex)
  • Hướng dẫn này (Tôi khuyên bạn nên sử dụng PETG vì nó dính rất kém với hầu hết các loại keo)

Quy trình:

  • Làm sạch bề mặt của miếng shim và cảm biến.

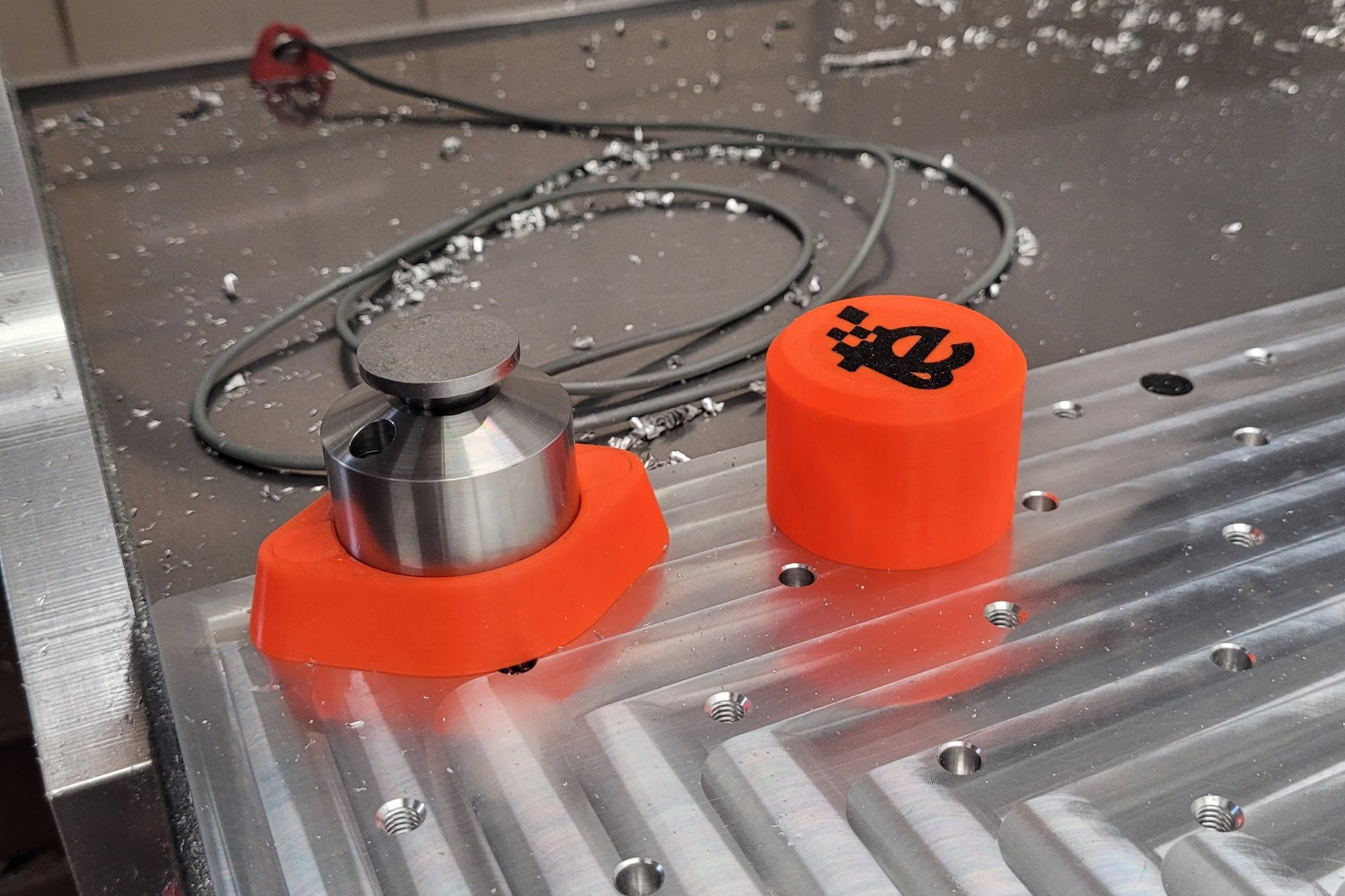

  • Ấn miếng shim vào hướng dẫn.
  • Thoa một chút keo kim loại lên đầu cảm biến.

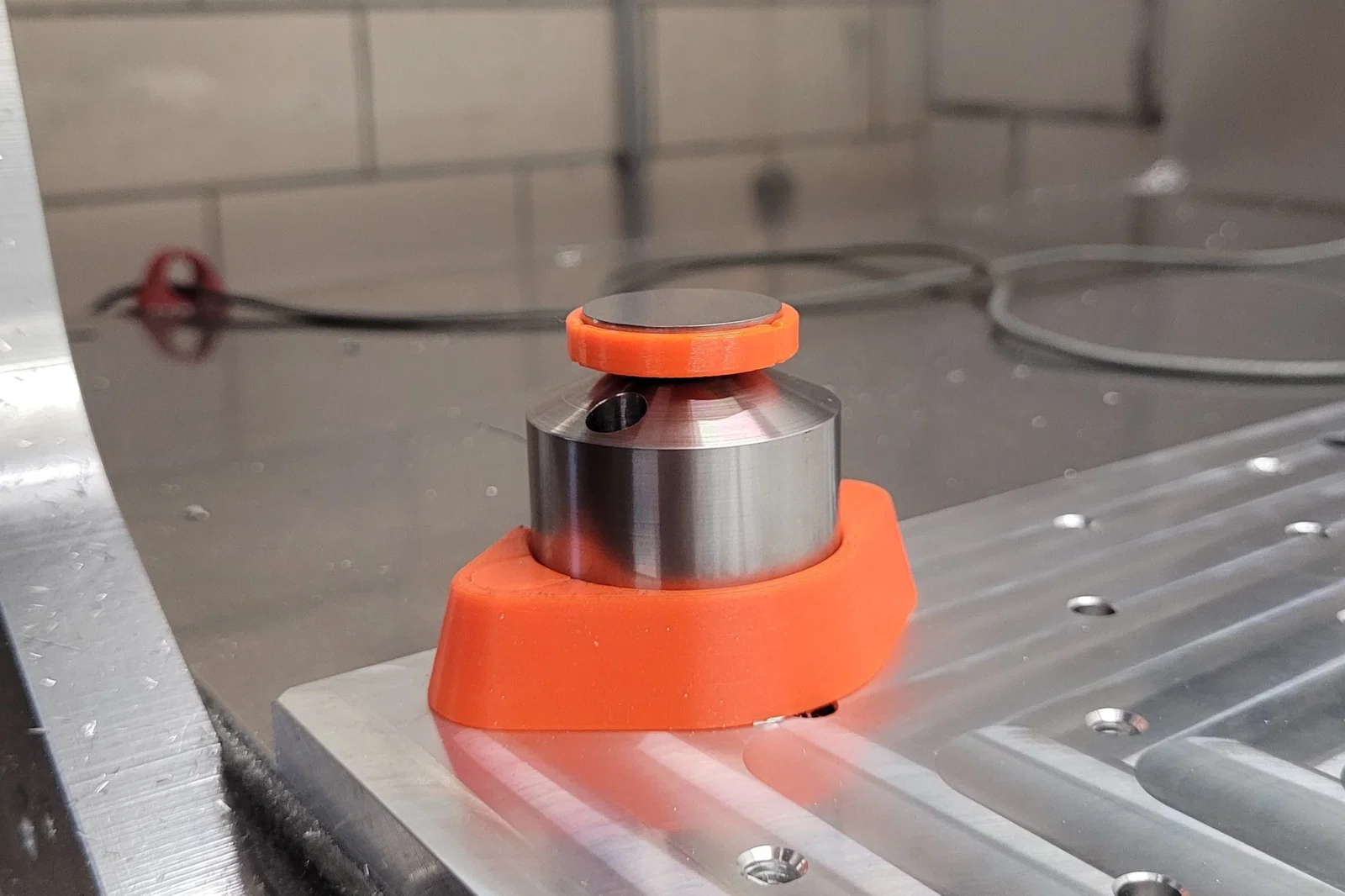

  • Đặt miếng shim với hướng dẫn lên cảm biến sao cho nó thẳng hàng.

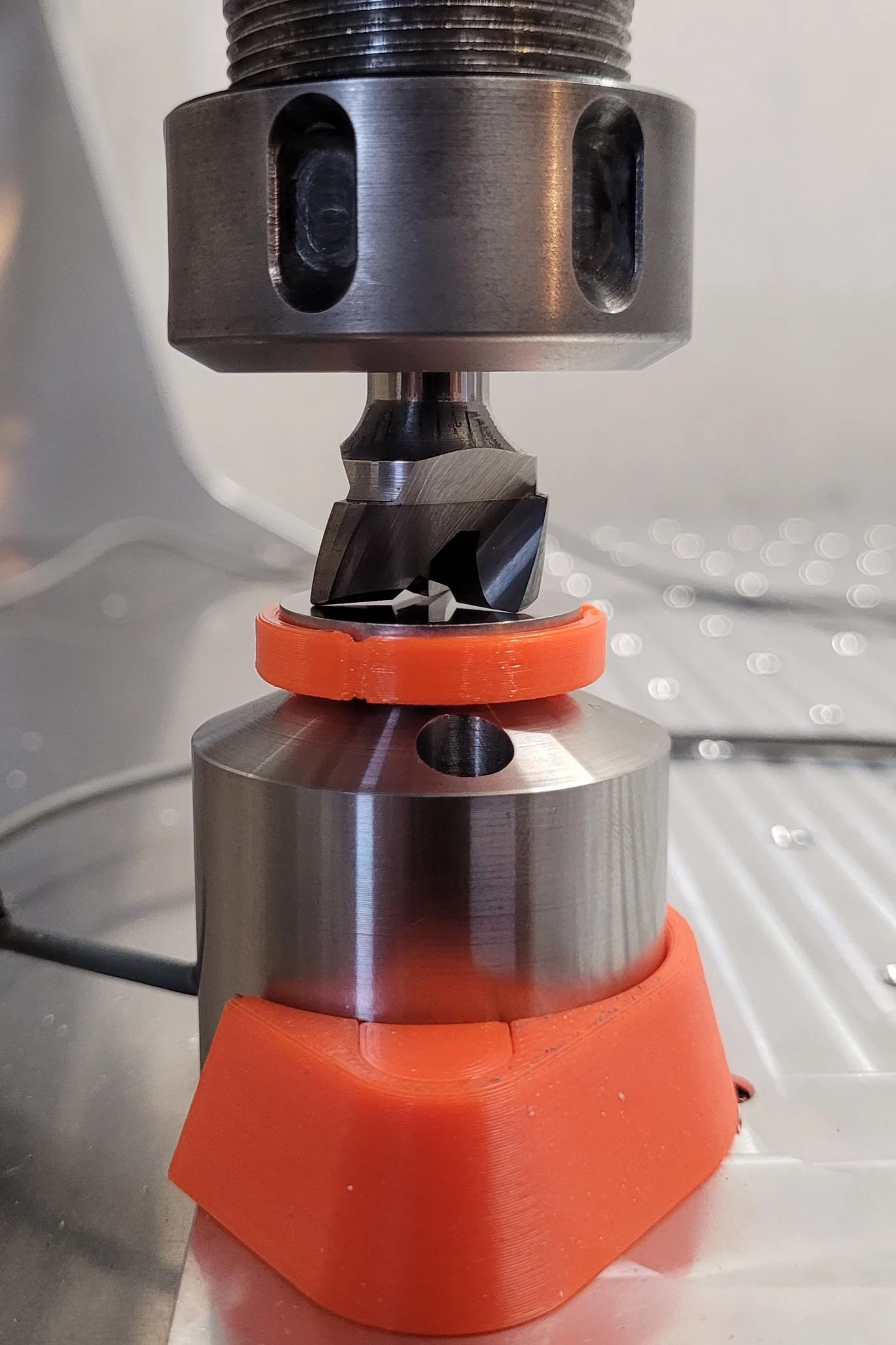

  • Đặt trục của bạn với mũi phay lớn nhất (<24mm) lên miếng shim và ấn nhẹ xuống và để keo khô.

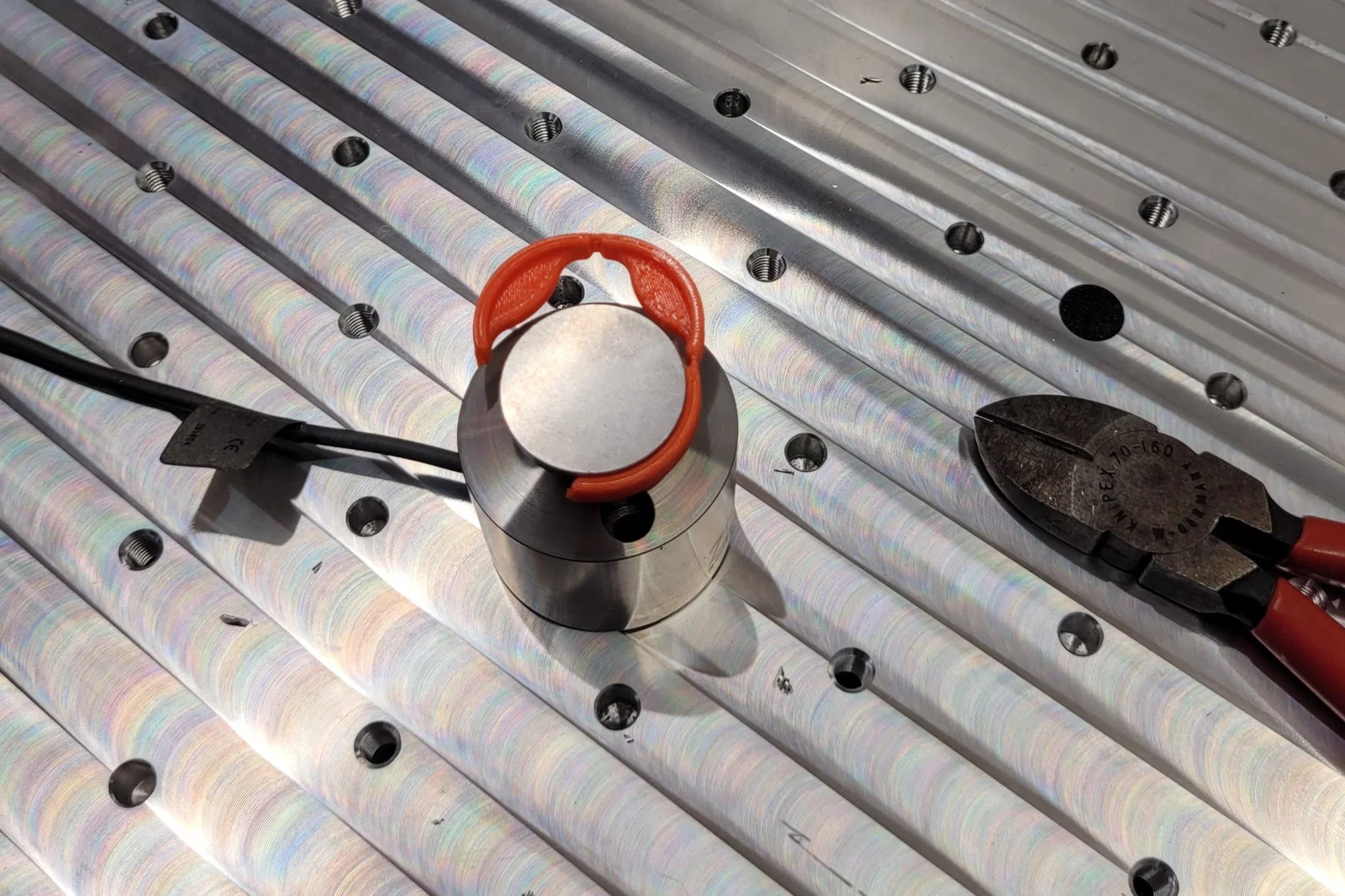

  • Sau khi keo khô 100%, cắt mở hướng dẫn và gỡ bỏ nó.

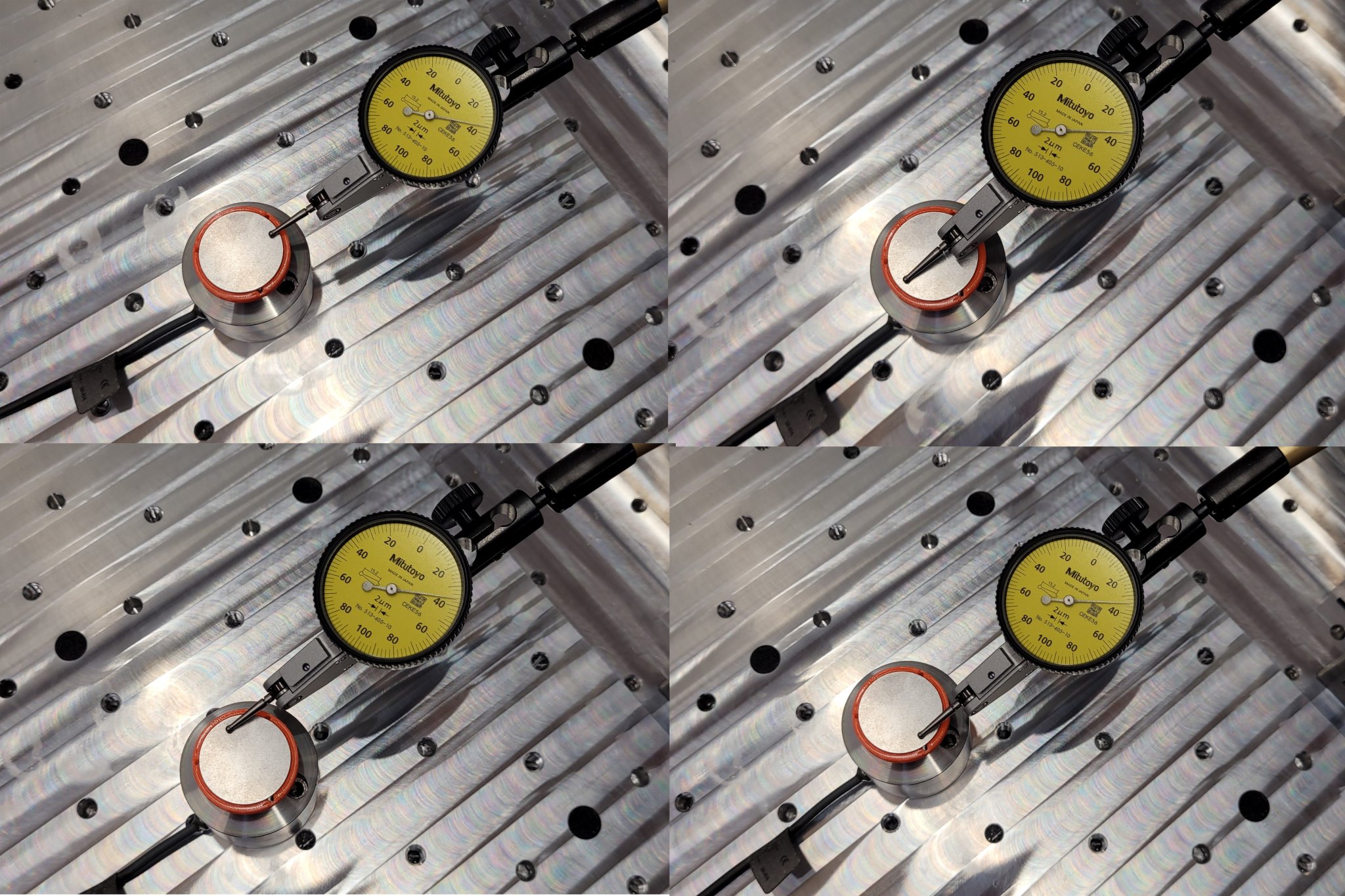

  • (tùy chọn) Đo lại, để đảm bảo nó đã thành công.

Bây giờ bạn có thể đo chính xác các công cụ lên đến 25mm như cách mà chỉ các cảm biến đắt tiền hơn mới có thể làm.
