Đế điện tử cho đèn lồng Ikea KRINGSYNT sử dụng LED

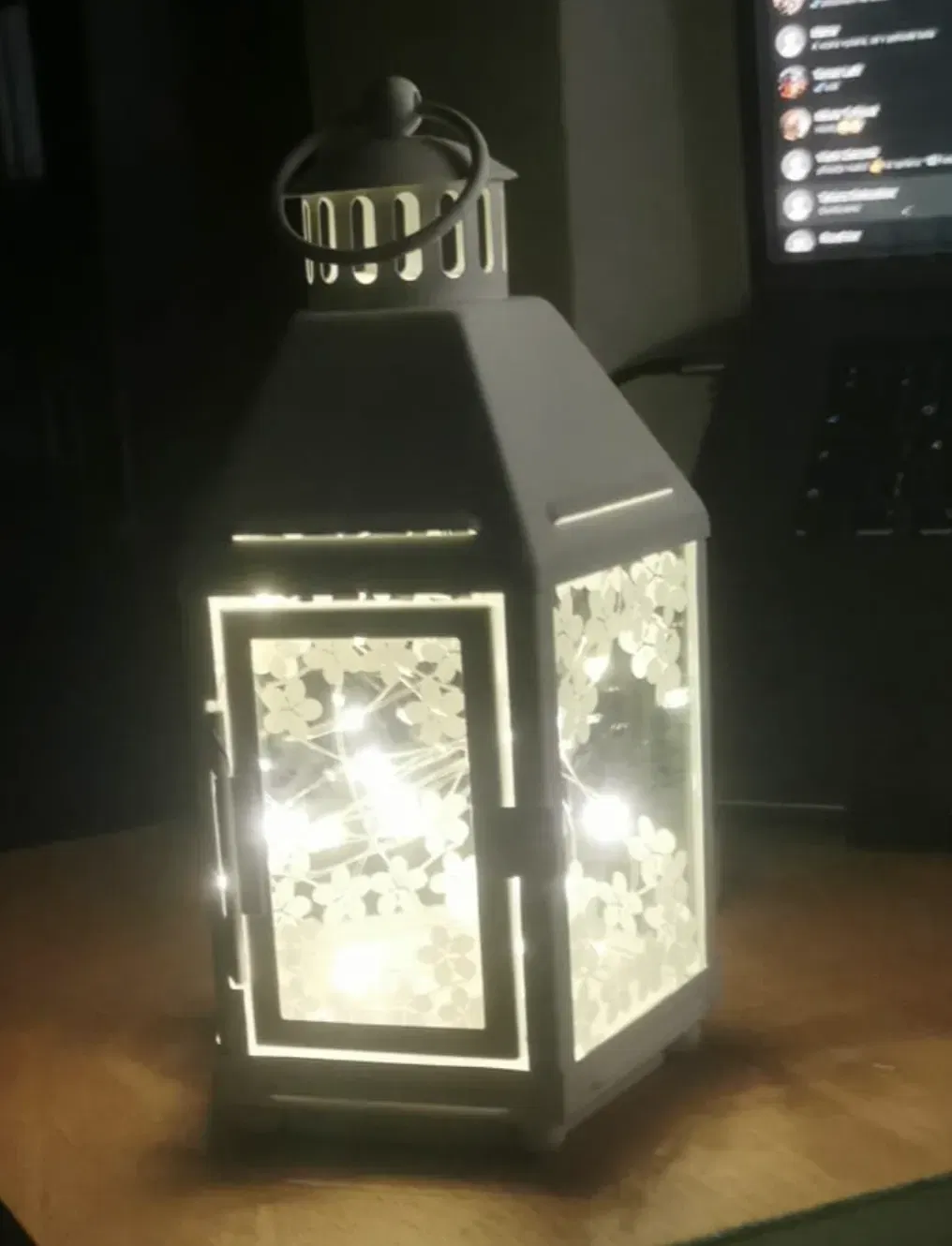

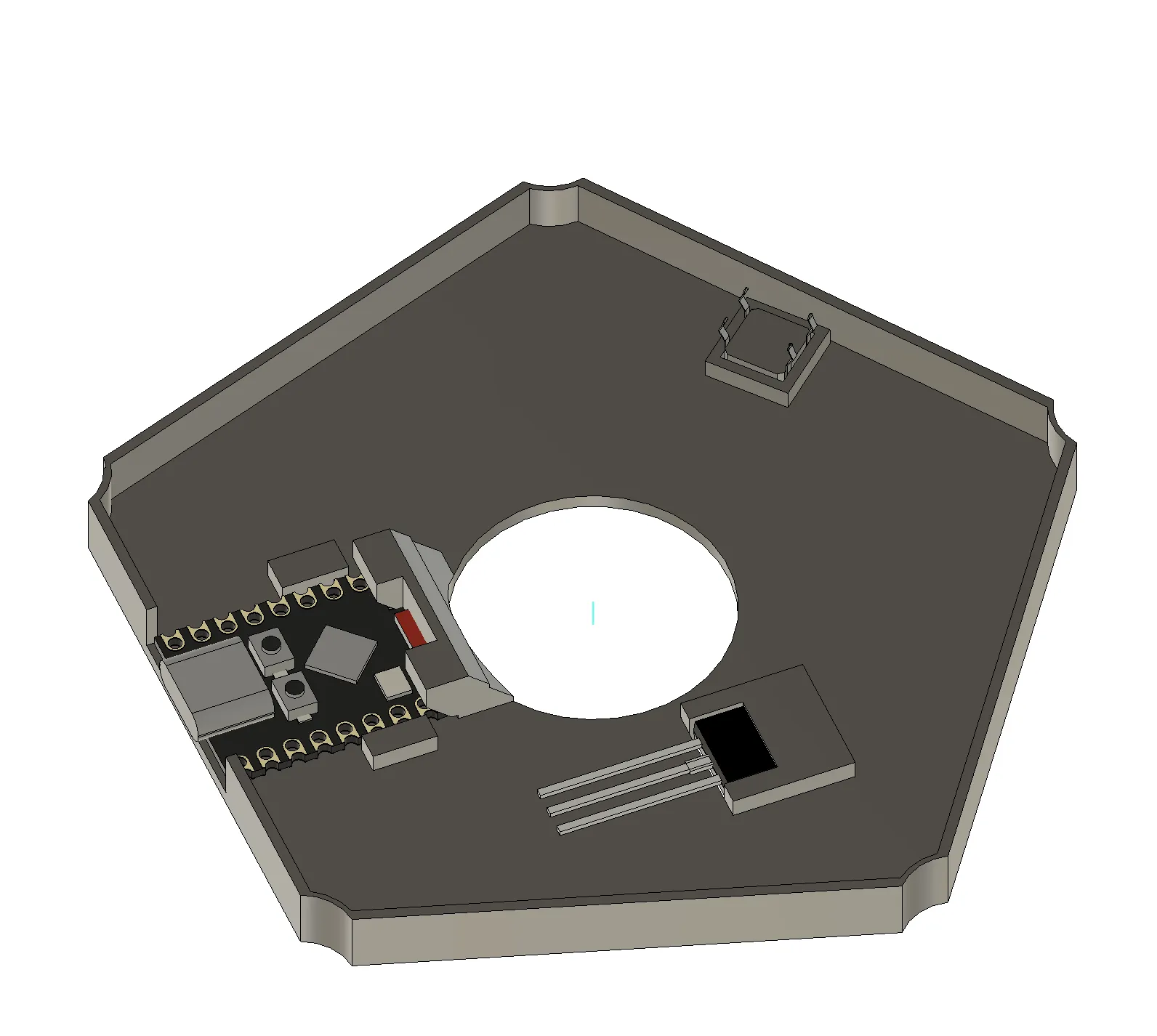

Cơ sở cho nhà ở esp32-c3 siêu nhỏ, nút bấm, transistor bc139 để điều khiển dây đèn LED trong đèn lồng sử dụng Home Assistant và esphome

BOM:

• dây đèn LED 2m hoạt động trên 2 pin AA (bạn chỉ cần đèn LED không cần pin)
• một số điện trở (1k cho chân cơ sở, “một giá trị nào đó” để giới hạn dòng điện của dây đèn LED)
• transistor BC139
• công tắc vi mô tiêu chuẩn/nút bấm, trục dài hơn sẽ tốt hơn nhưng bạn có thể in phần mở rộng (cylinder 4mm với viền có sẵn trong hình dạng Prusa slicer) để làm việc xung quanh nó (cái tiêu chuẩn sẽ khó để đẩy qua đèn lồng và in 3D).
• Esp32-c3 siêu nhỏ, nhưng

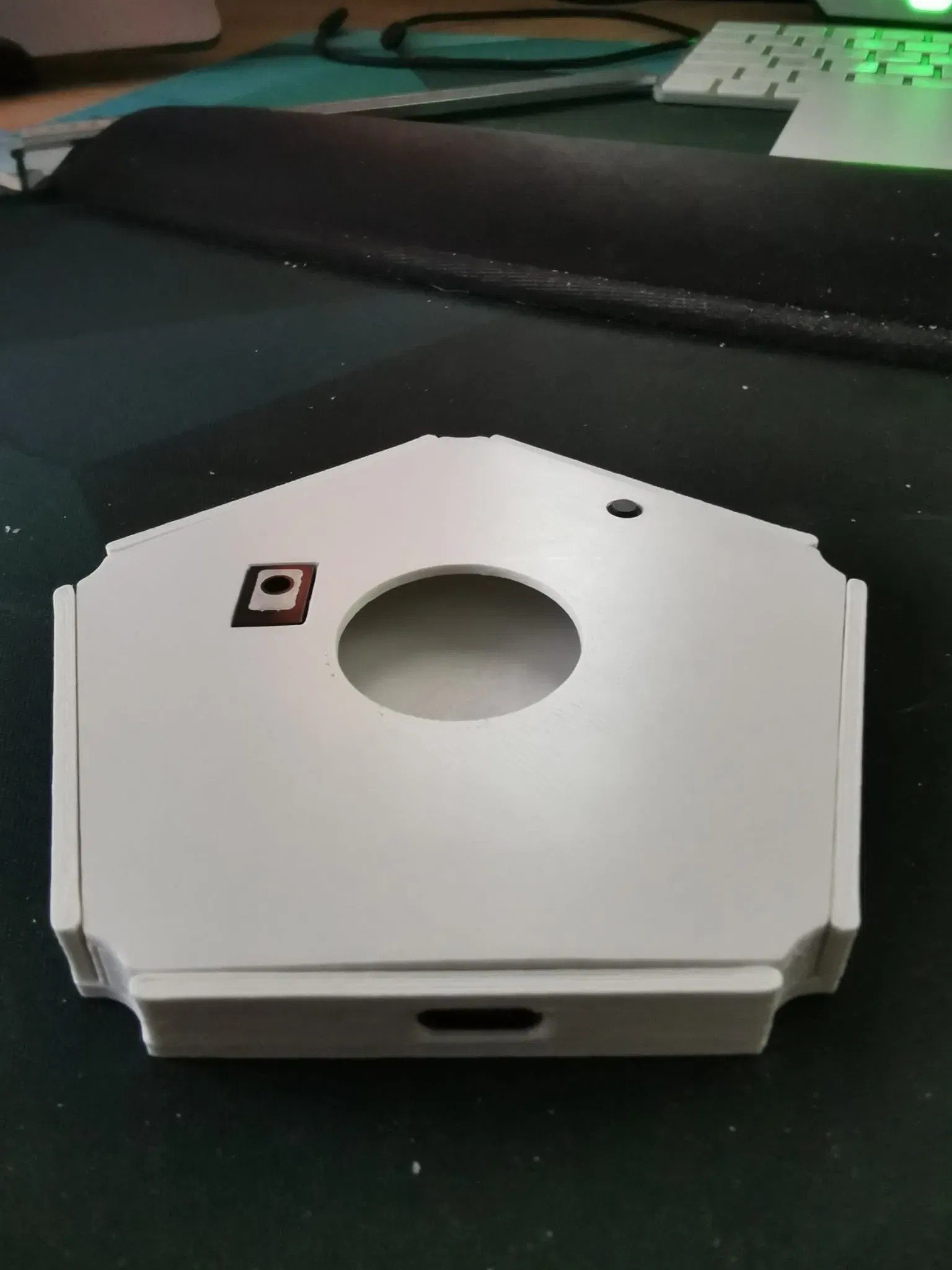

Để làm cho nó hoạt động, bạn nên tạo hai lỗ 4mm trong đèn lồng. Một lỗ cho dây đèn LED, lỗ còn lại để vận hành đèn LED bằng tay.

Sơ đồ dây điện rất đơn giản.

• Chân 10 nối với đất qua nút bấm.
• Chân cơ sở của transistor nối với chân 3 qua điện trở 1k
• Chân phát nối với đất
• dây đèn LED nối với chân 5v bằng một số điện trở và với chân thu của transistor

ví dụ đơn giản về kịch bản yml của esphome.

esphome: name: lantern platformio_options: board_build.flash_mode: dio platform_packages: - toolchain-riscv32-esp @ 8.4.0+2021r2-patch5 comment: "Lantern"
esp32: board: esp32-c3-devkitm-1 variant: esp32c3 framework: type: arduino version: 2.0.5 platform_version: 5.2.0
switch: - platform: gpio pin: number: 3 inverted: FALSE mode: OUTPUT id: led name: "Led" restore_mode: ALWAYS_OFF
binary_sensor: - platform: gpio pin: number: 10 mode: INPUT_PULLUP inverted: TRUE id: manual name: "Manual" on_press: - switch.toggle: led internal: true
