Khay đựng phụ kiện Hakko 533 cho Pinecil

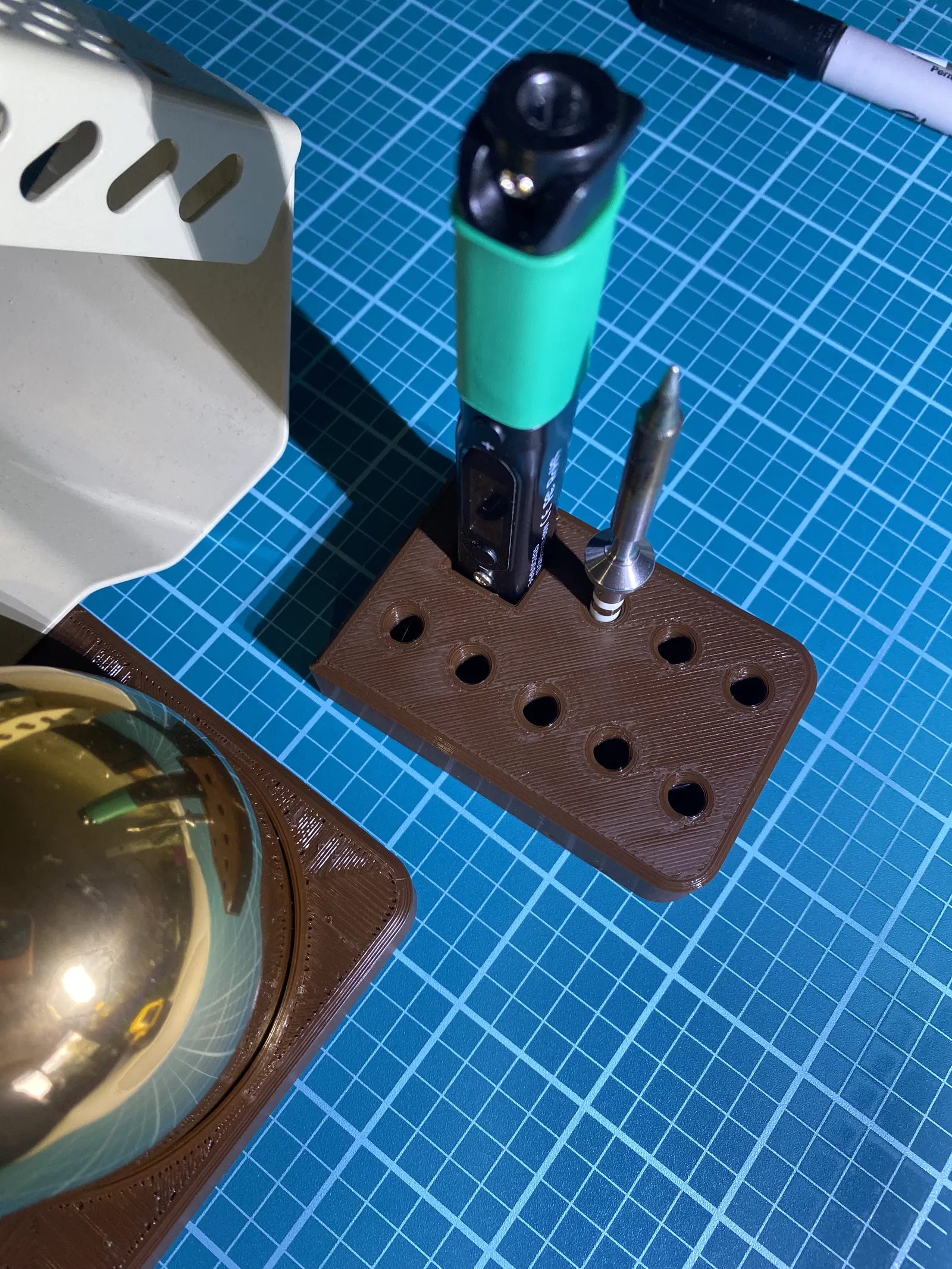

Hộp đựng phụ kiện Pinecil Hakko 533. Mục đích là để gắn nam châm vào phụ kiện khác của tôi, cái mà có thêm một hũ rửa nữa. Cái này cũng dùng được cho các đầu mũi hàn TS100 vì chúng giống nhau, chỉ là bạn không thể dùng lỗ giữ mỏ hàn thôi. Thành thật mà nói thì bạn có thể dùng nam châm để giữ nó vào bất cứ thứ gì bạn muốn, ví dụ như tủ lạnh nhà bạn chẳng hạn.

In ấn

Tôi không nghĩ là có gì quan trọng lắm. Tôi chỉ dùng PLA, có lẽ tốt nhất là nên tăng kích thước lên 100.5% nếu bạn dùng ABS/ASA. Không cần hỗ trợ, độ điền đầy thấp là được miễn là máy in của bạn có thể làm cầu nối cho bề mặt trên. Tôi đã in với đầu phun 0.6mm ở lớp 0.4mm, độ điền đầy 5% Aligned Rectilinear, và phần trên cùng vui nhộn (Hilbert Curve và các kiểu khác). Đừng quên thêm lệnh Pause M601 để gắn nam châm (xem hình).

Các phiên bản

V3 là phiên bản đầu tiên. Sẽ cập nhật thiết kế khi dụng cụ gắn ren nóng của tôi đến từ Đức. Có lẽ tôi cũng sẽ làm một phiên bản tích hợp gắn Sidecar vào Topcar làm một. Cho tôi biết bạn nghĩ gì về khoảng hở, tôi đang định tăng thêm 0.5mm để chúng không quá chật.

Ghi chú thiết kế

Tôi không làm gì nhiều để làm cho nó có phong cách, có lẽ tôi sẽ làm một phiên bản mới để nó bớt vuông vức hơn.

Thường thì tôi sẽ tải lên các tệp STL, 3MF, F360. Bạn có thể cần chúng nếu muốn sử dụng nam châm khác, tôi chỉ thiết kế cái này cho phần nam châm dư thừa tôi có sẵn.

Mô hình liên quan

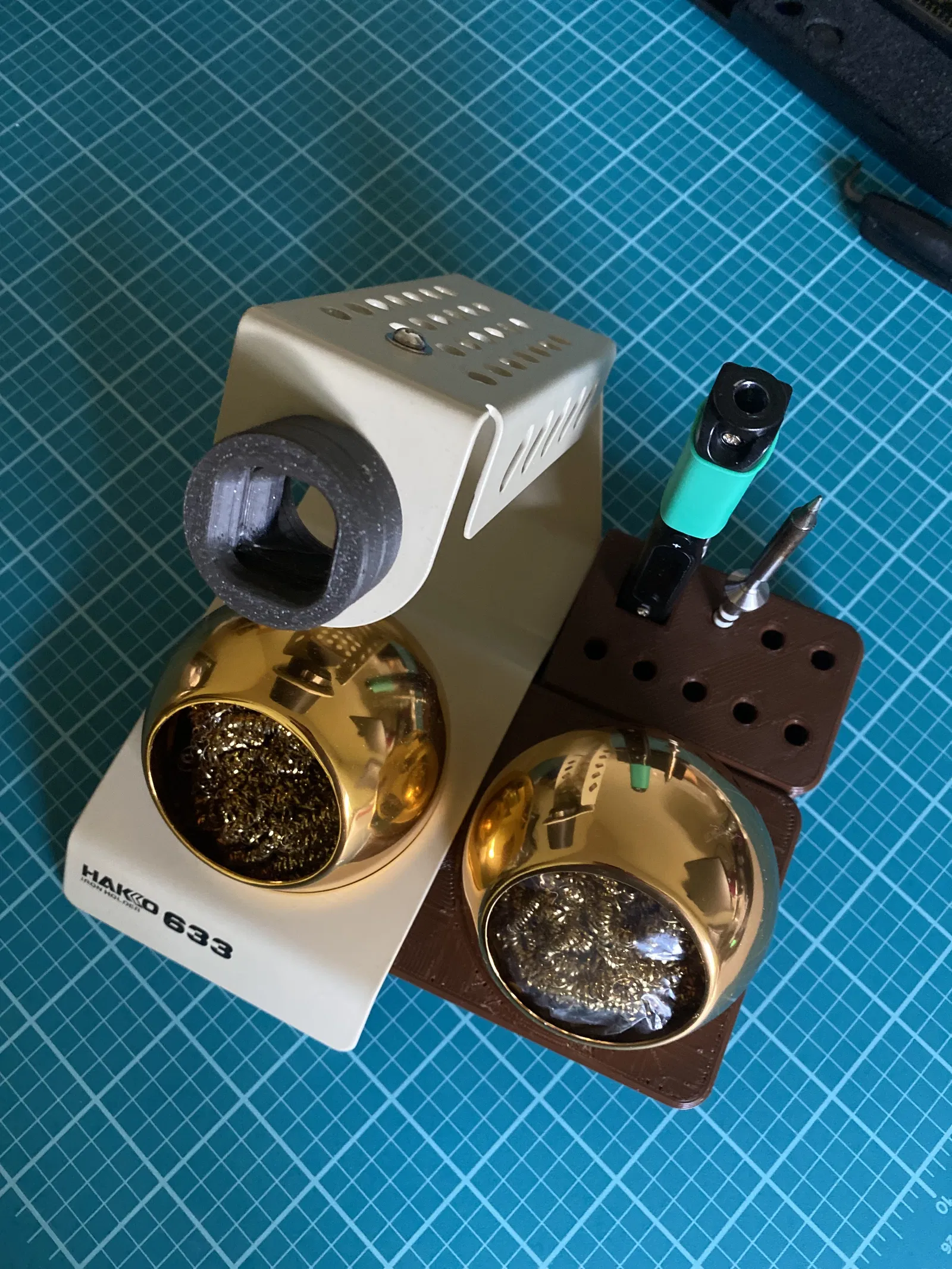

Tôi cũng có thiết kế cho Hakko 633 để giữ Pinecil tốt hơn. Và một bộ mở rộng đế Hakko 533 để giữ hũ rửa thứ hai - để bạn có thể có cả viên bi mài và miếng bọt biển.
