Bộ phận nâng cấp đầu đùn 5th Element V1.0 BMG

Dự án này chứa một bộ phận extruder được cải tiến cho 5th Element V1.0 (ban đầu được thiết kế và mã nguồn mở bởi đội ngũ 3DiWell, https://www.3diwell.com/download/extruders/689/).

Extruder 5th Element V1 gốc được trang bị một động cơ chính tự thiết kế dựa trên orbiter. Vấn đề lớn nhất với động cơ đó là các bánh răng tự thiết kế, ban đầu được in bằng Prusament PC Blend (https://www.prusa3d.com/product/prusament-pc-blend-prusa-orange-970g/), điều này gây ra một số thách thức trong quá trình in vì không phải tất cả các máy in đều có thể đáp ứng các điều kiện cần thiết cho vật liệu PC.

Ngoài ra, theo phản hồi của người dùng, những bánh răng in đó là một điểm yếu của sản phẩm và chúng thường bị gãy khá nhanh. Kết quả là, đội ngũ 3DiWell quyết định thay thế động cơ chính trong extruder đầu V2 của họ (gọi là Shark) bằng một động cơ orbiter tự thiết kế sử dụng bánh răng BMG tiêu chuẩn.

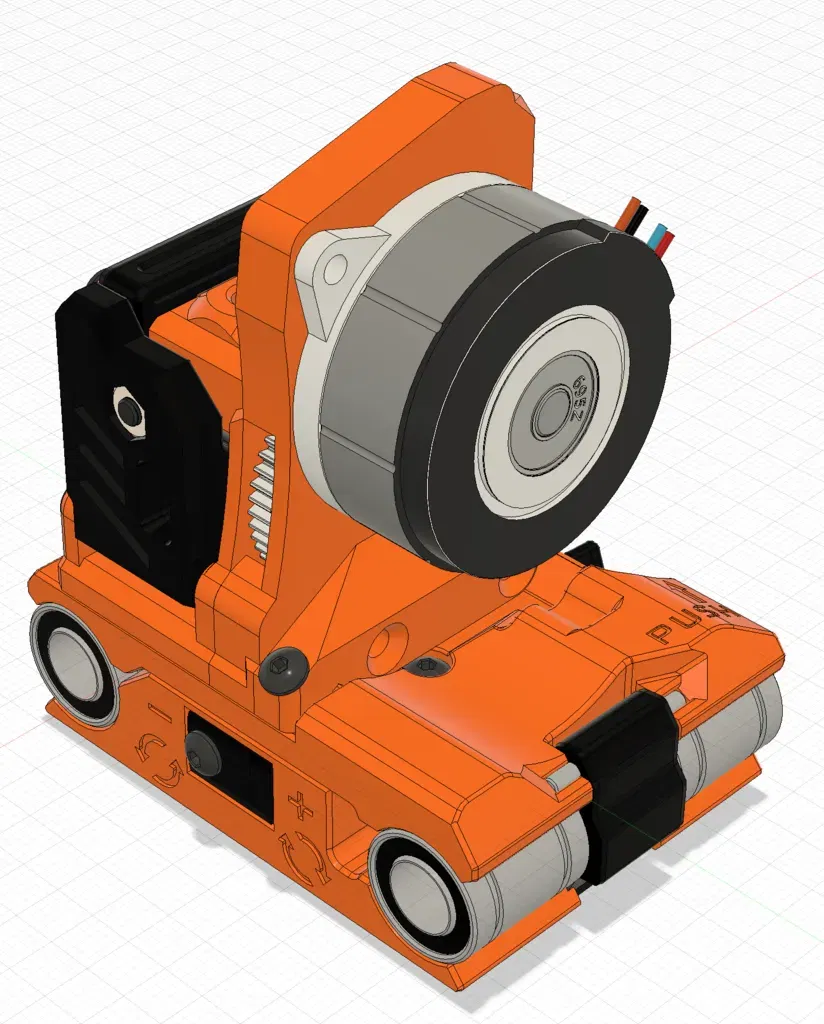

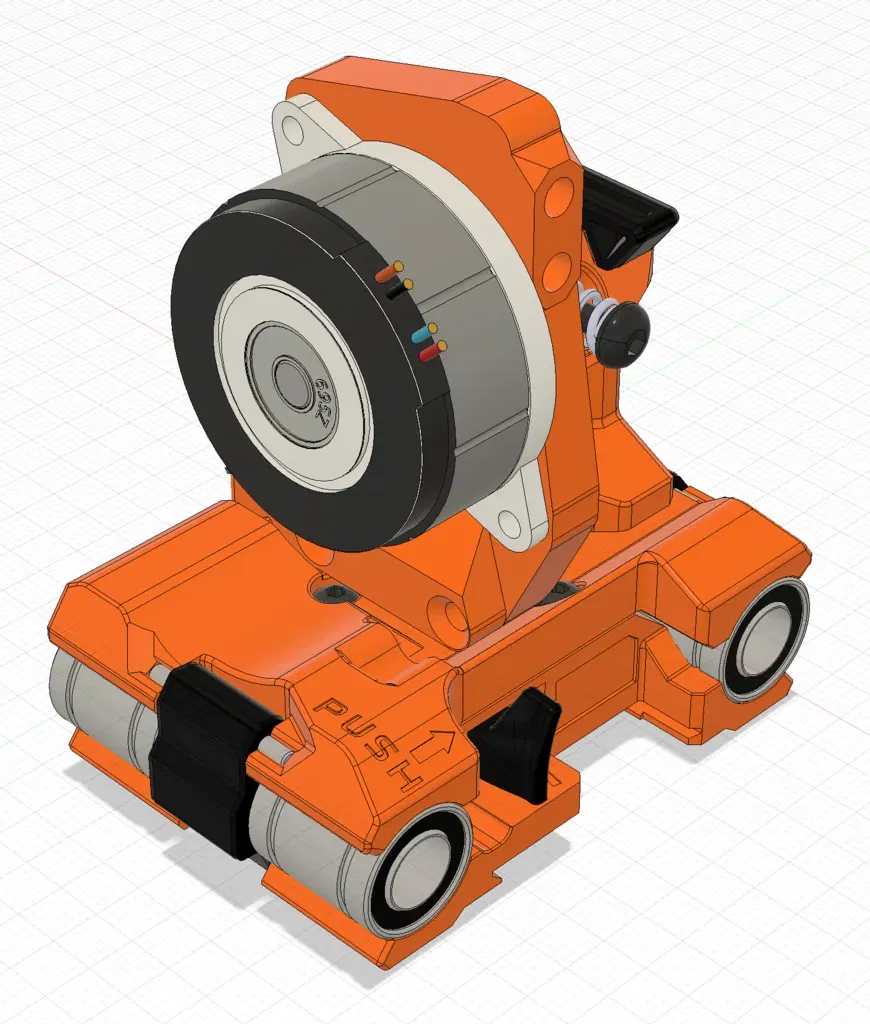

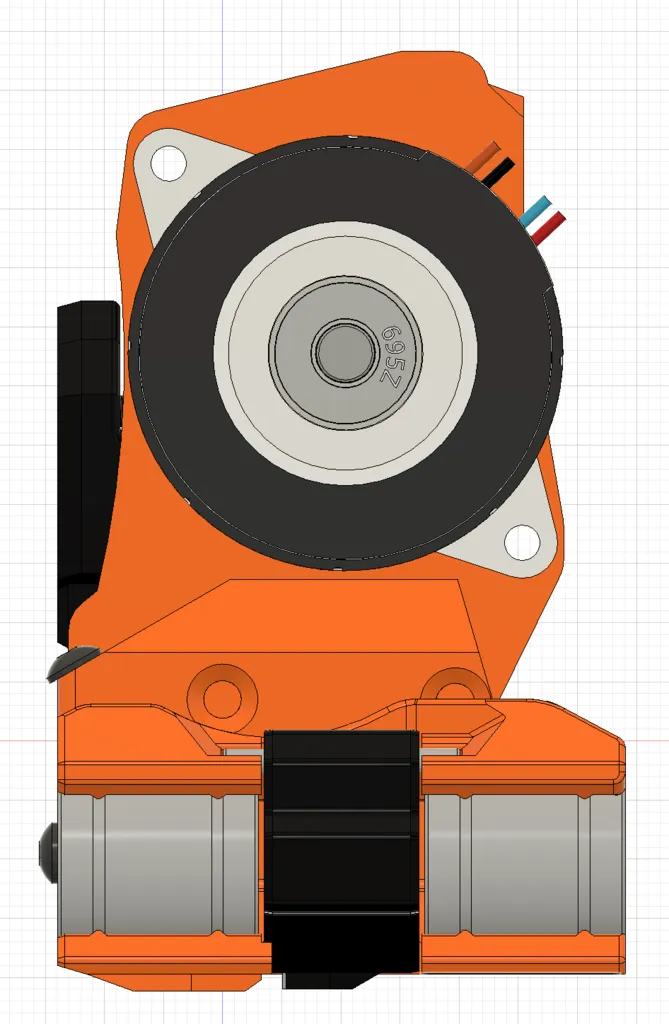

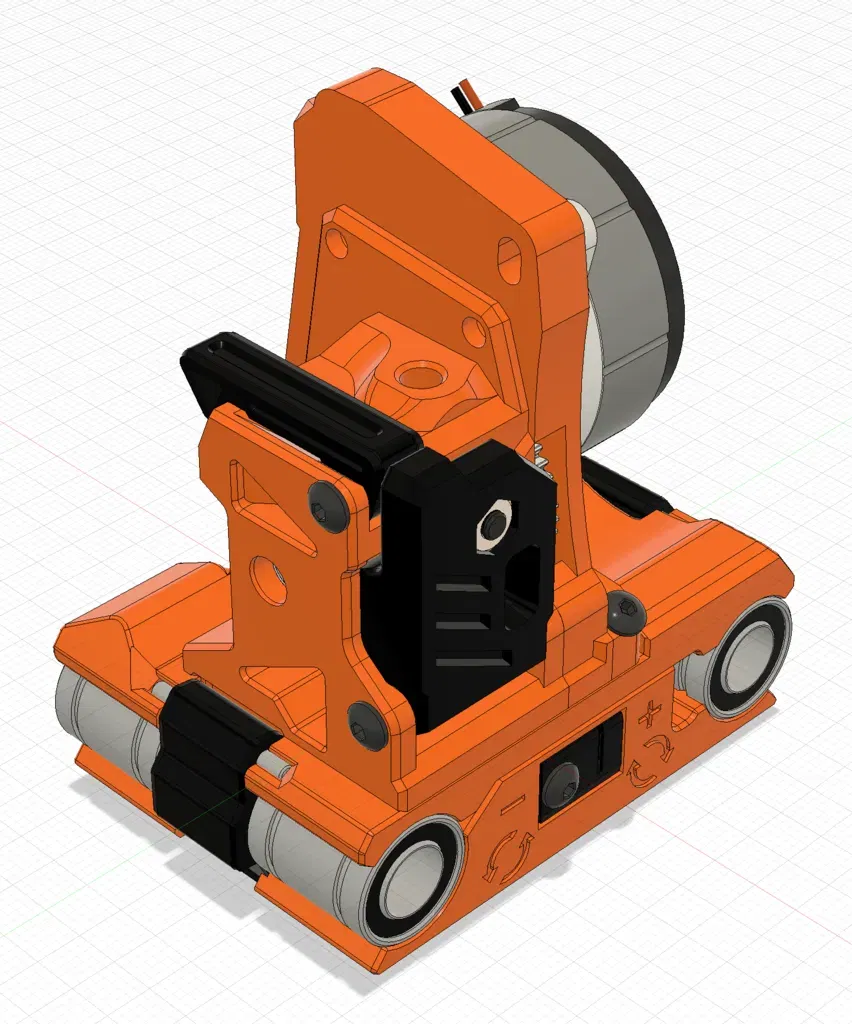

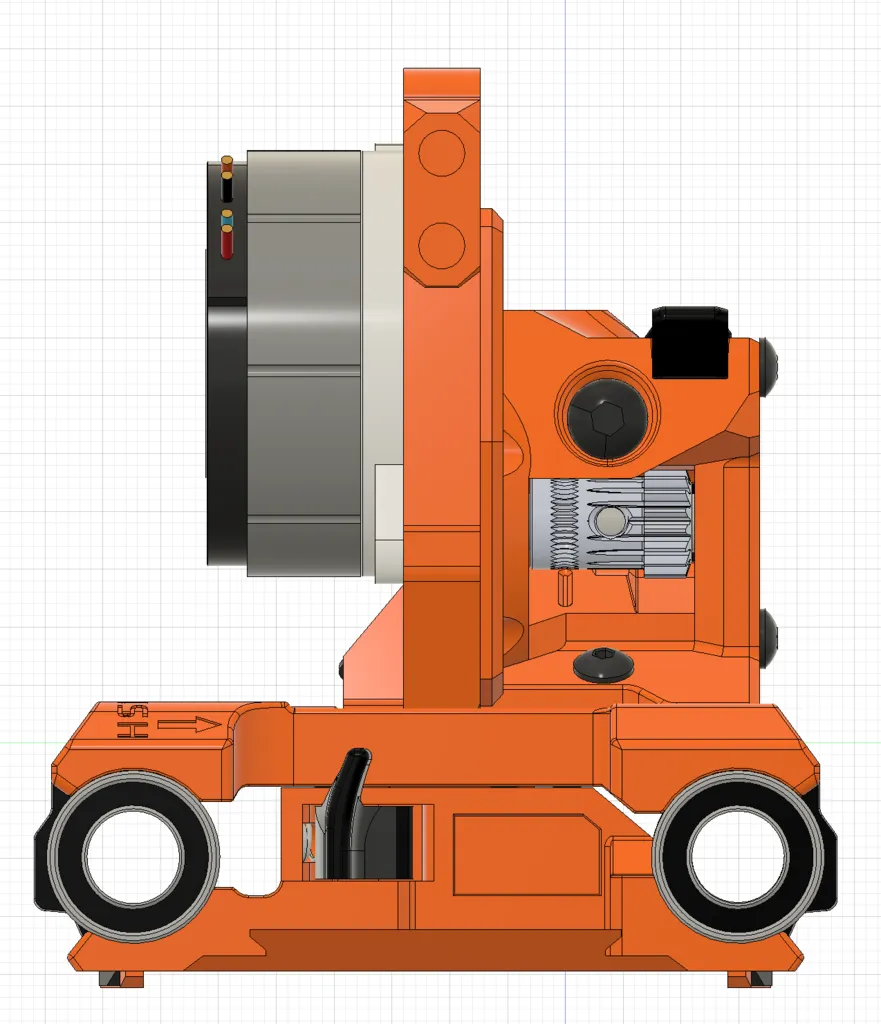

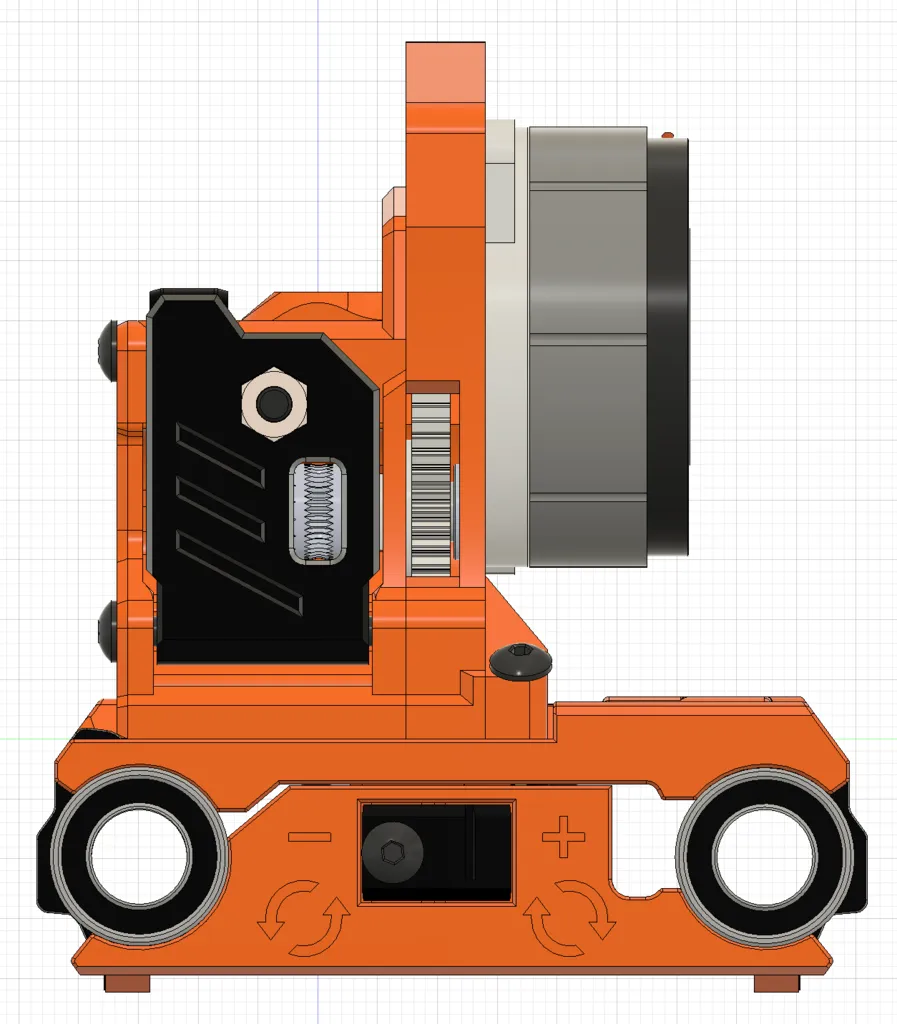

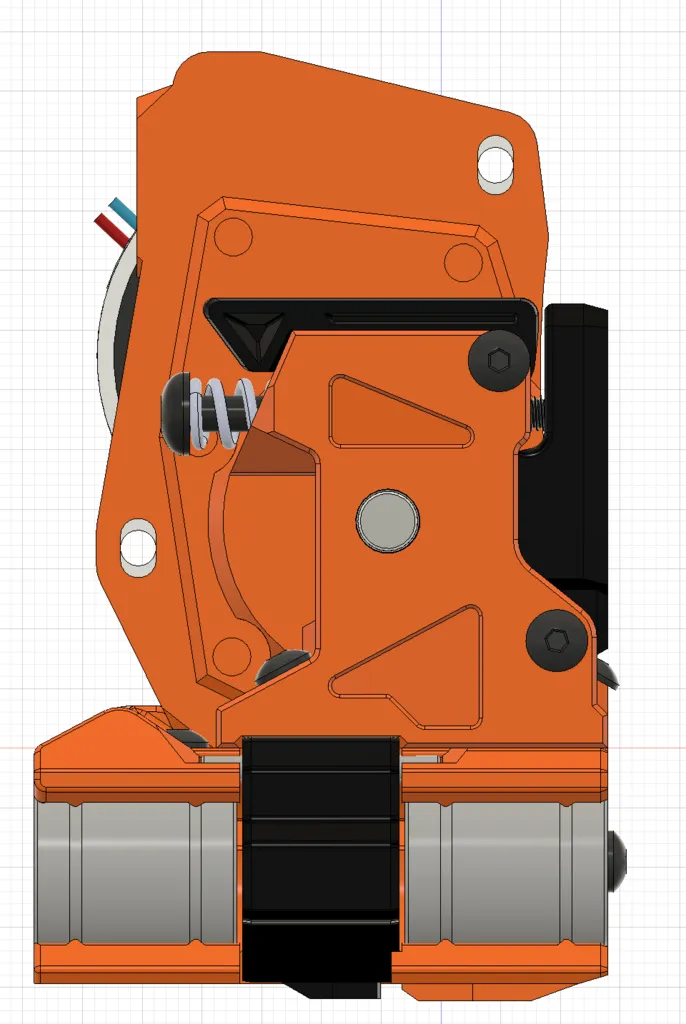

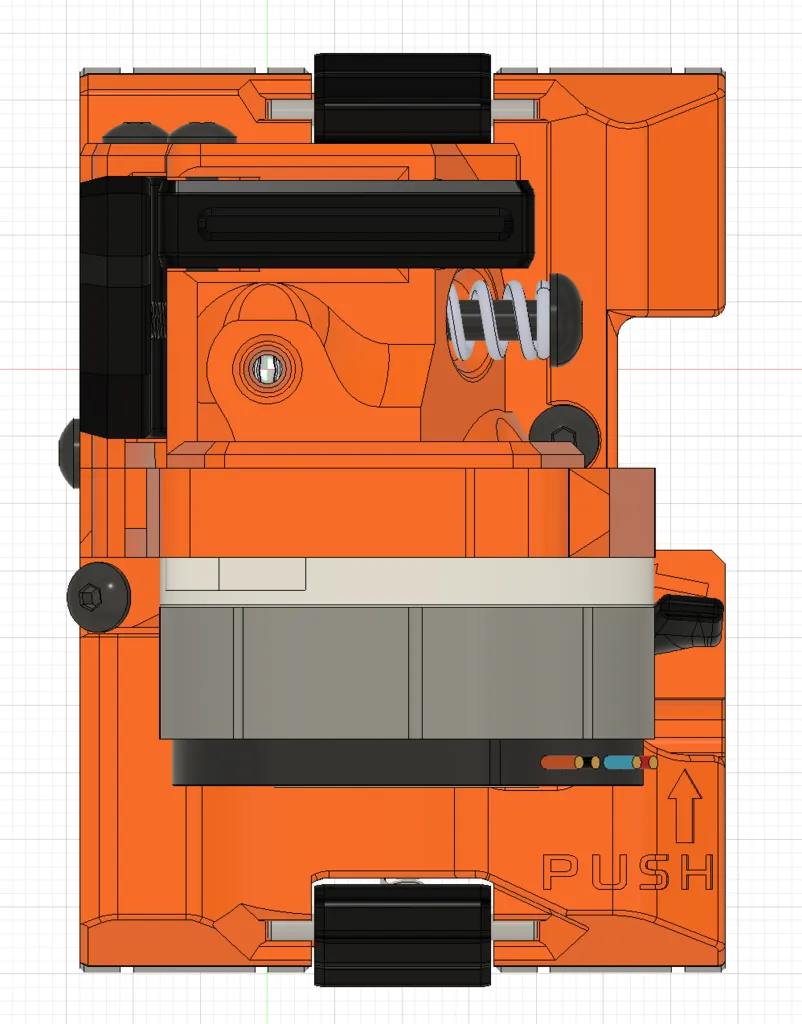

Dự án hiện tại là một bản cải tiến của extruder 5th Element V1 gốc và thay thế động cơ bánh răng dựa trên orbiter bằng bánh răng BMG. Ý tưởng chính của thiết kế lại này là giữ nguyên 100% khả năng tương thích lắp đặt với xe đẩy 5th Element V1. Để đáp ứng yêu cầu đó và đơn giản hóa quy trình in, thân chính của extruder đã được chia thành ba phần được nối với nhau bằng vít. Phần tấm gắn động cơ được lấy cảm hứng từ tấm gắn động cơ của extruder MaCho: https://www.thingiverse.com/thing:5348108.

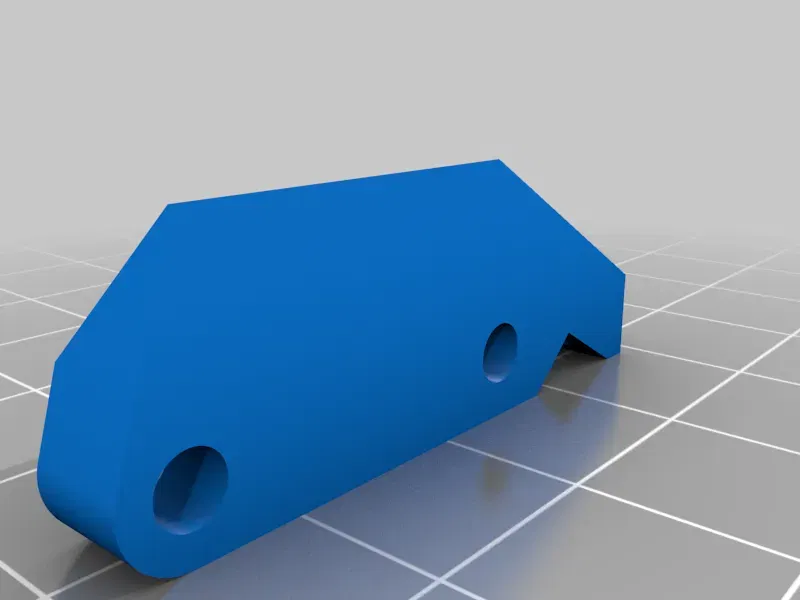

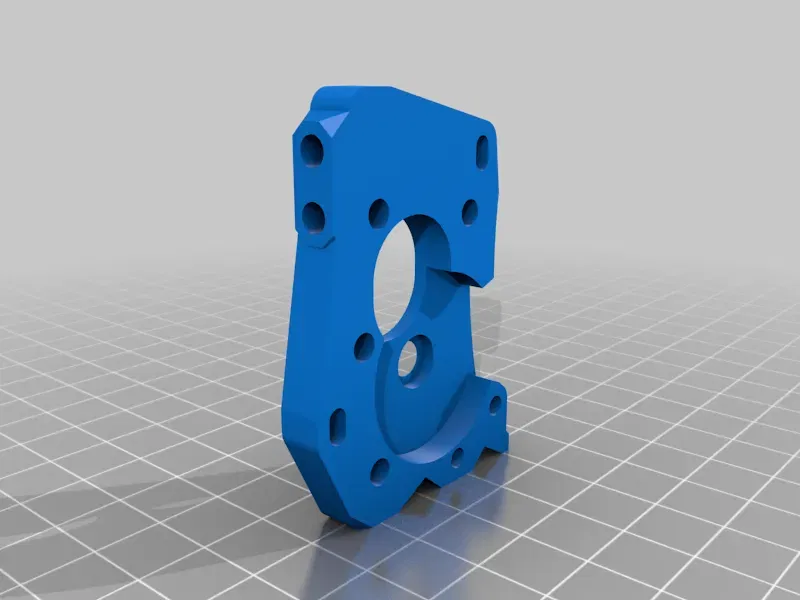

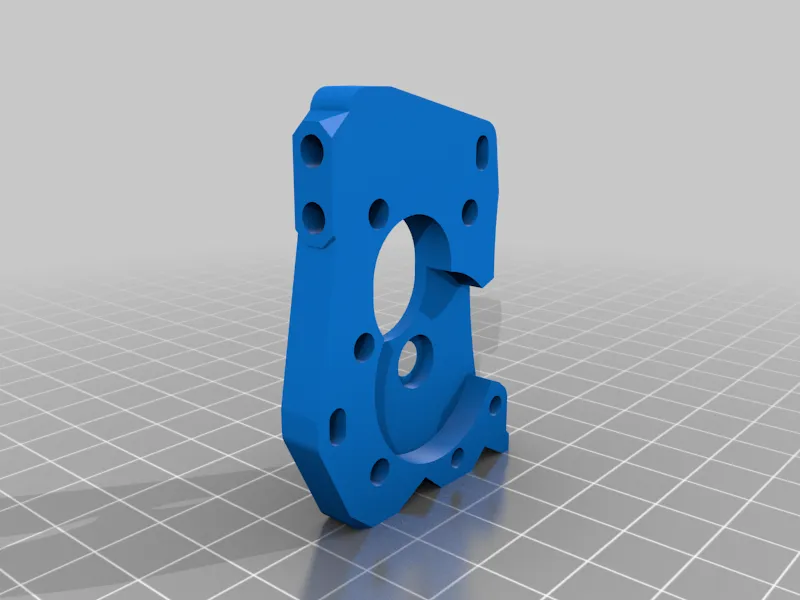

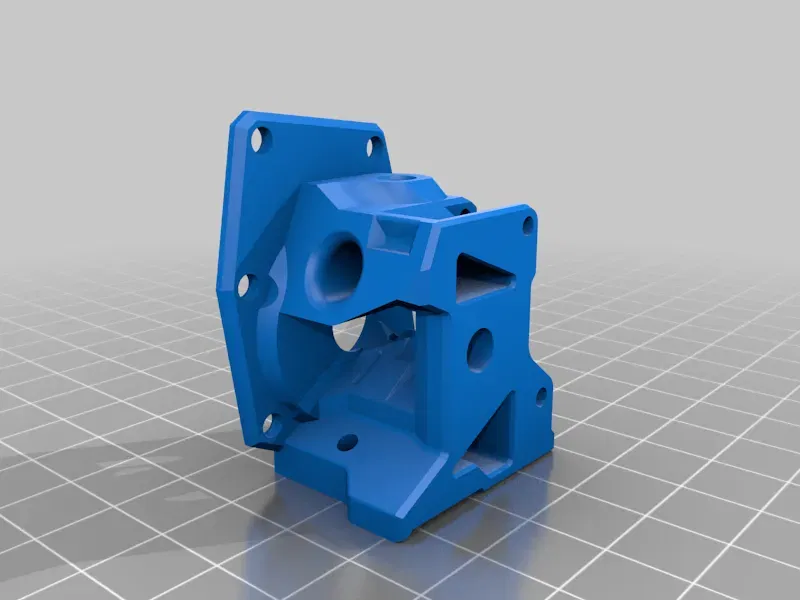

Tệp stp cho extruder đã được sửa đổi được đính kèm với dự án này.

Lưu ý: Mặc dù thực tế rằng extruder 5th Element V1 gốc sử dụng vít và đai ốc M2.5 cho tất cả các khớp nối, tất cả các khớp mới được giới thiệu trong dự án này đều dựa trên vít M3 và các chèn ren.

Danh sách vật liệu bổ sung:

• Vít

  • M3x6 (ví dụ: ISO7380) - 4
  • M3x10 (ví dụ: ISO7380) - 2
  • M3x10 (ví dụ: DIN7991) - 1
  • M3x16 (ví dụ: DIN7991) - 1
  • M2.5x30 (ví dụ: ISO7380) - 1

• Chèn ren

  • M3x4 (ngắn) - 8
  • M2.5x5 (dài) - 1

Cài đặt in

Thương hiệu máy in:

Flying Bear

Máy in:
