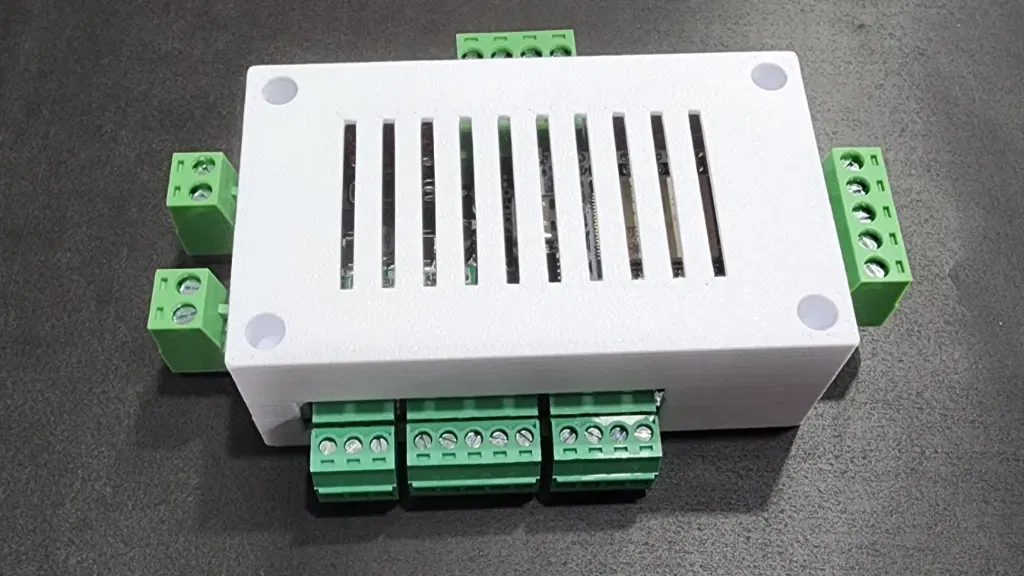

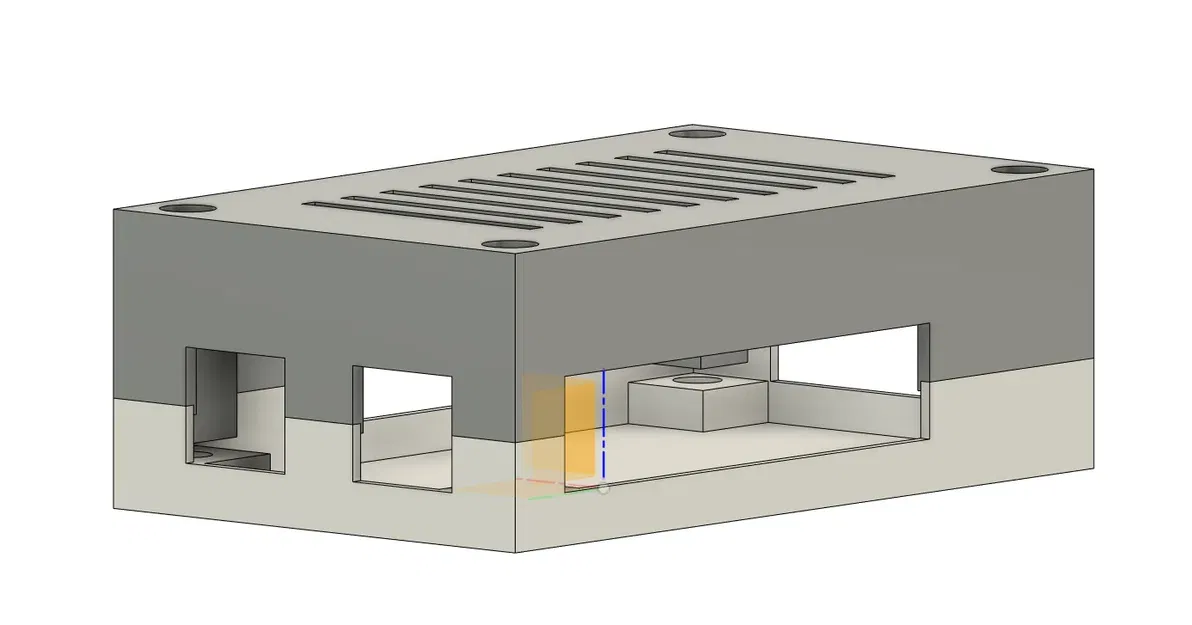

Vỏ hộp bo mạch analog QuinLED Penta

Trường hợp này được thiết kế cho Bảng An-Penta của QuinLED.
Tôi đã đăng hai “đỉnh”, một cái được đánh dấu cho đầu vào/đầu ra.

Bạn cần các chèn ren M3 (cao 4mm, giống như được sử dụng trong hầu hết các bộ phận của Voron).

Vít đầu tròn M3x20mm hoạt động tốt nhất. Bạn có thể lấp đầy lỗ chèn và ren riêng của bạn nếu bạn muốn.

In màu trắng bạn có thể nhìn thấy đèn led nguồn xuyên qua.

Tôi đã in với độ dày 0.2mm (Nozzle 0.4mm), 3-4 đường viền, ABS và PLA mà không gặp vấn đề gì.

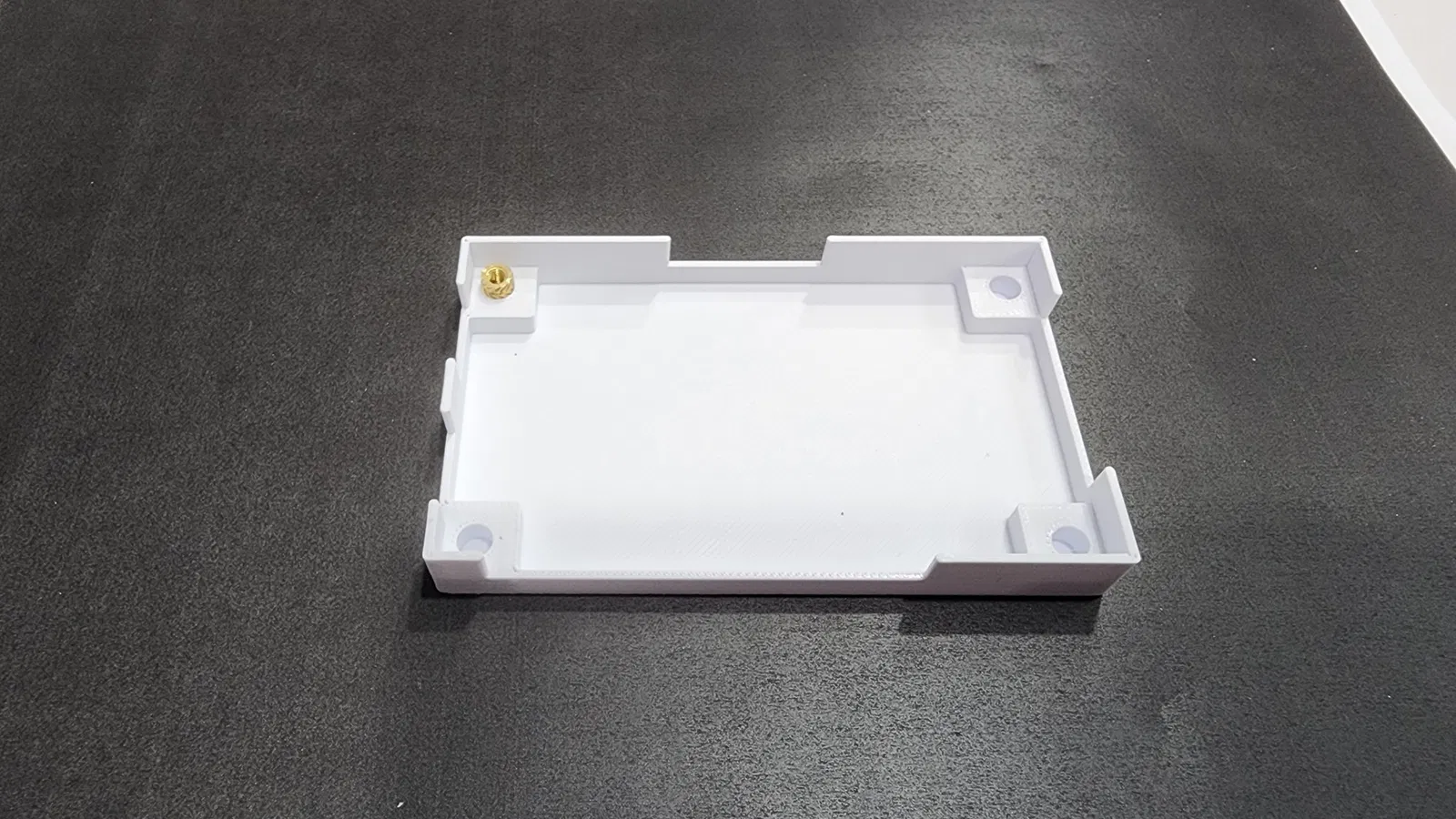

Chỉnh sửa: đã cập nhật đáy với lắp đặt. Thêm phiên bản trên với lỗ cho cầu chì, và nhãn ở hai bên.
