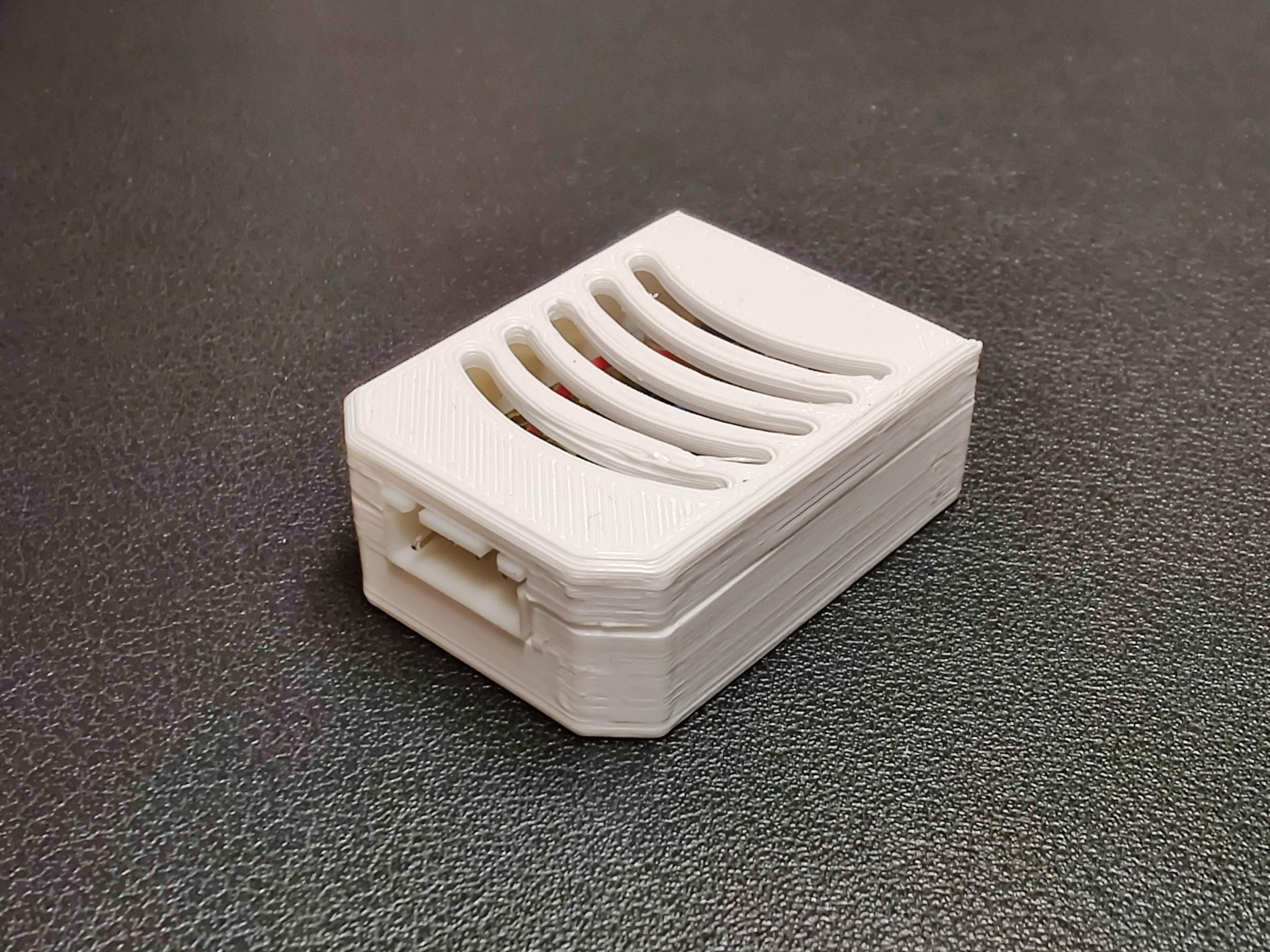

Vỏ nhỏ cho Wemos D1 Mini với kết nối 4 Pin JST

Cảm hứng Tôi đã lấy cảm hứng từ các thiết kế sau đây và đã liên kết chúng như những bản remix:

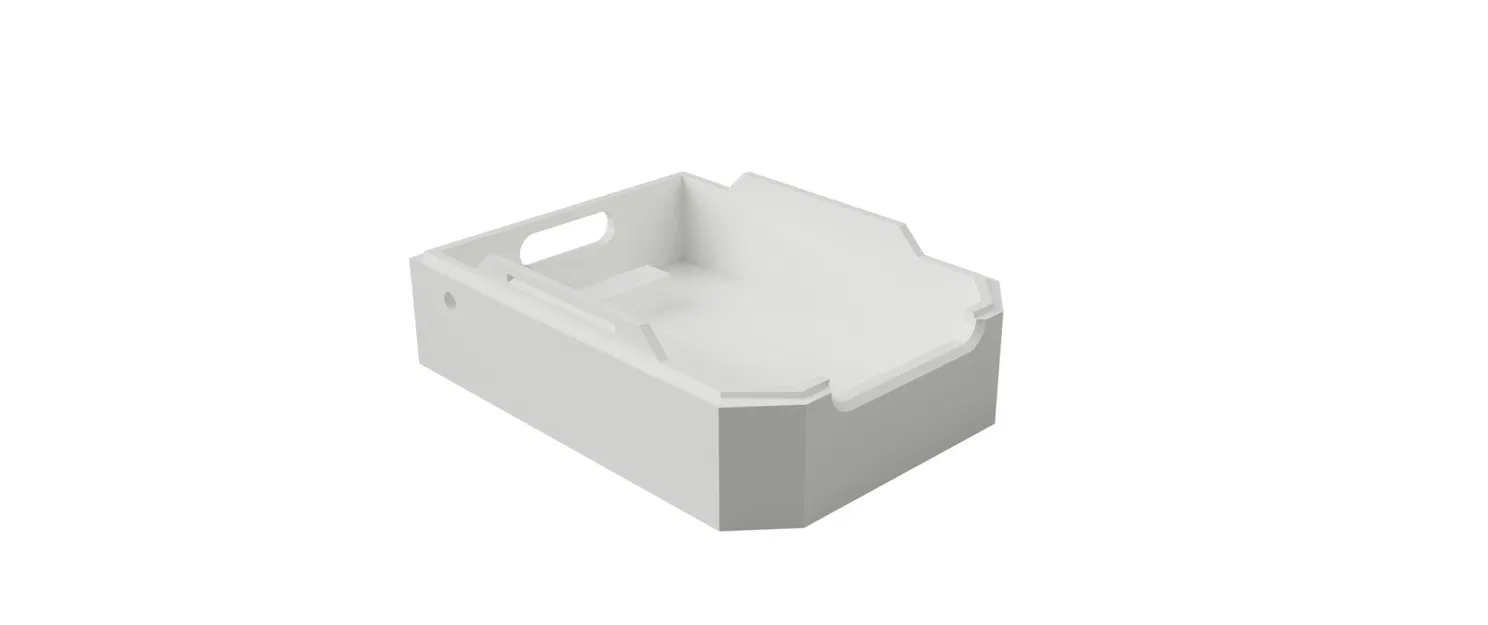

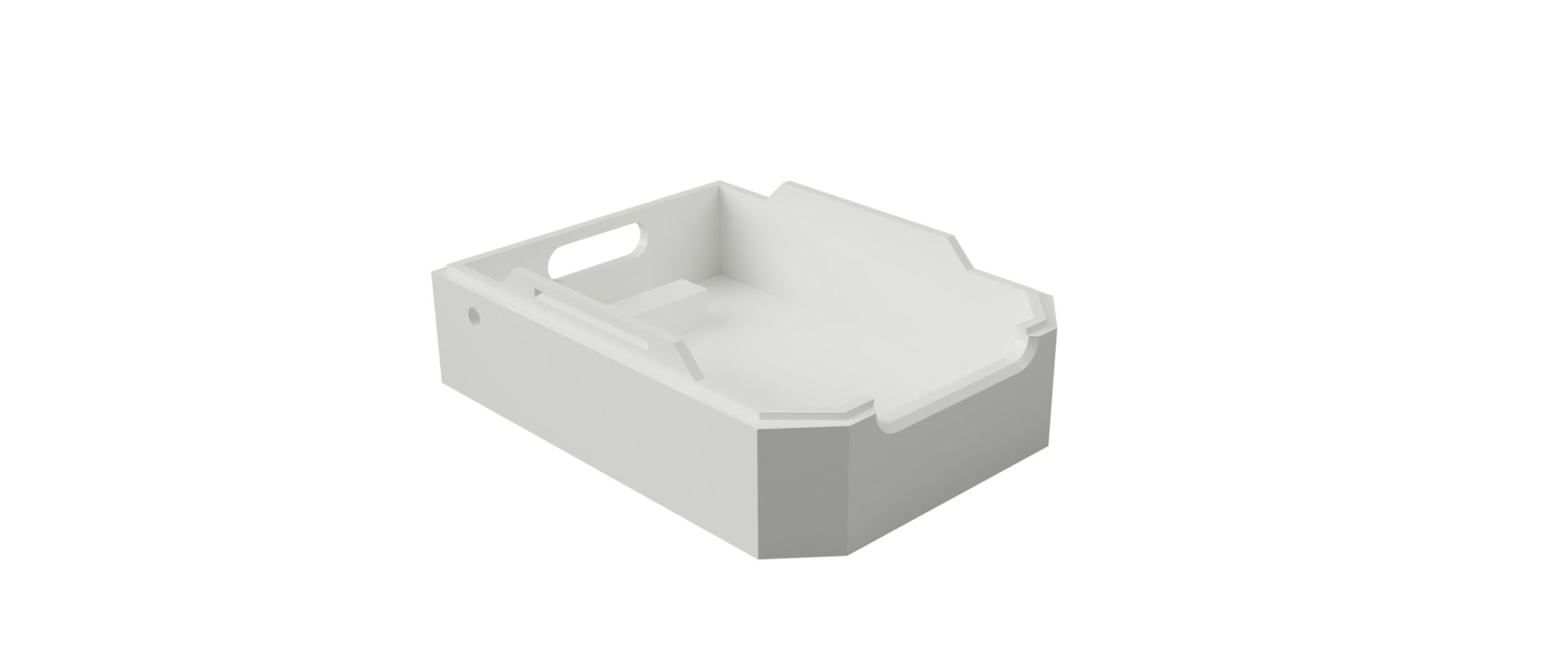

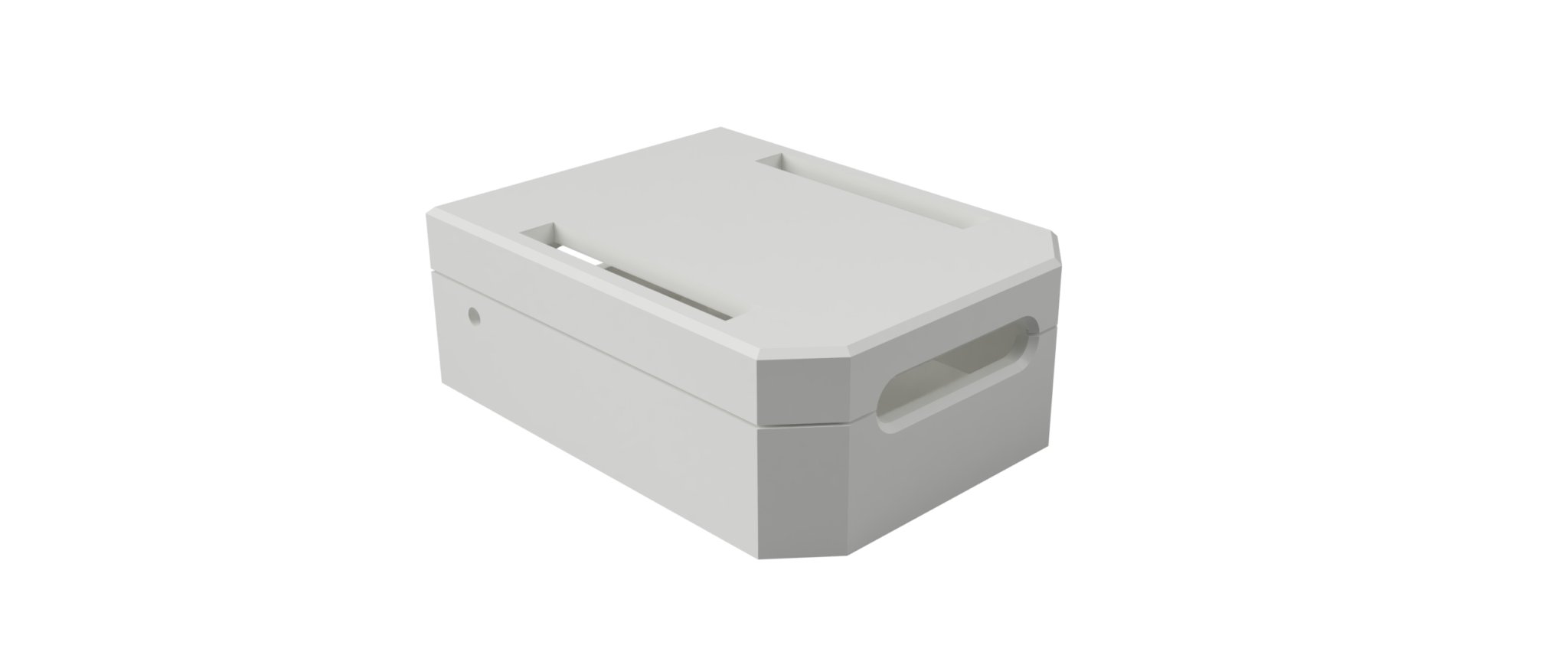

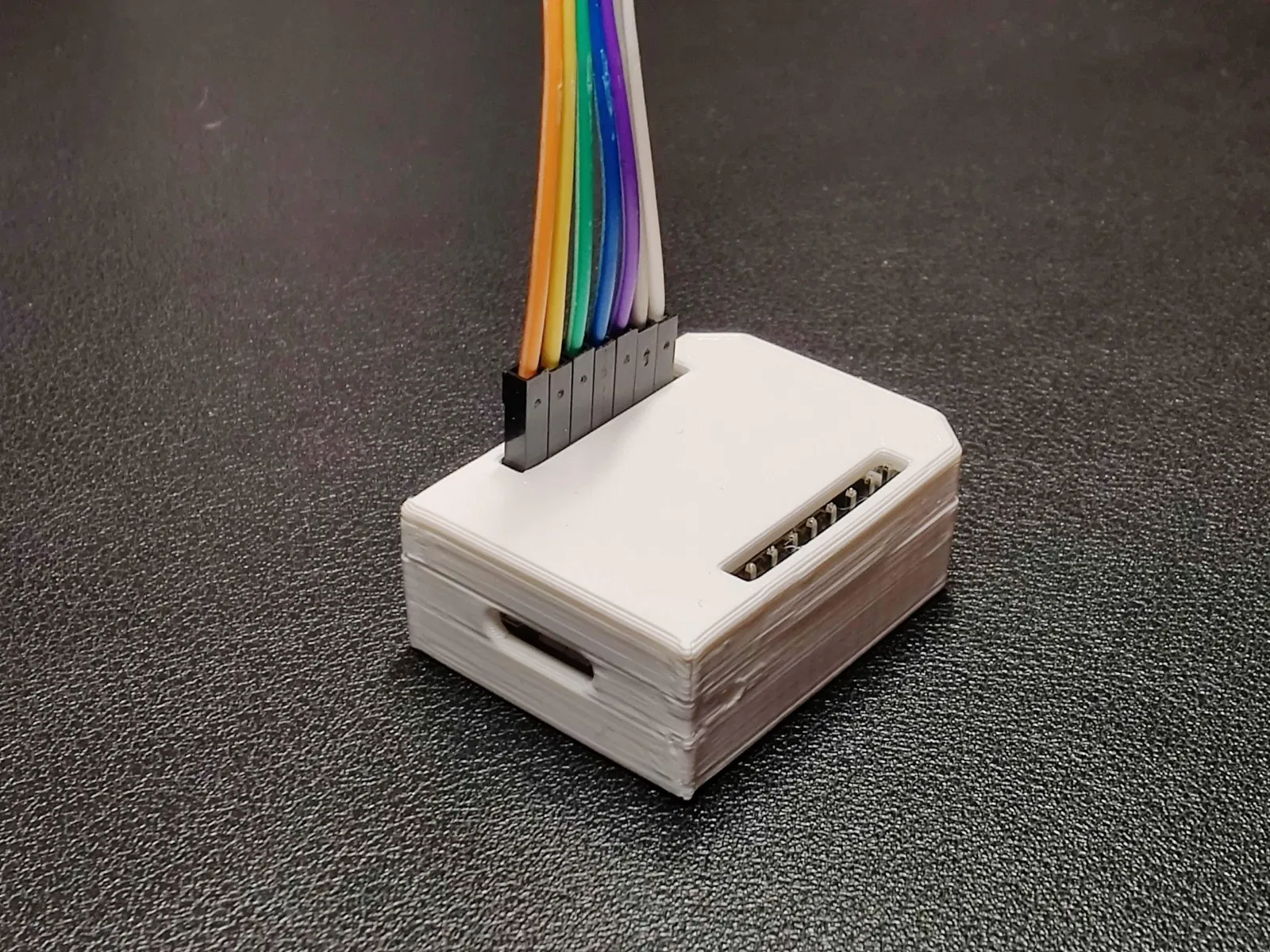

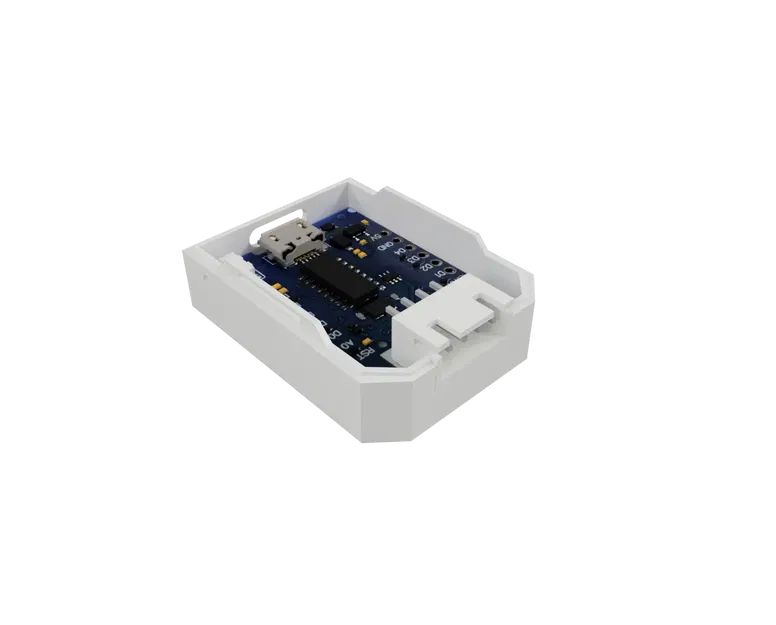

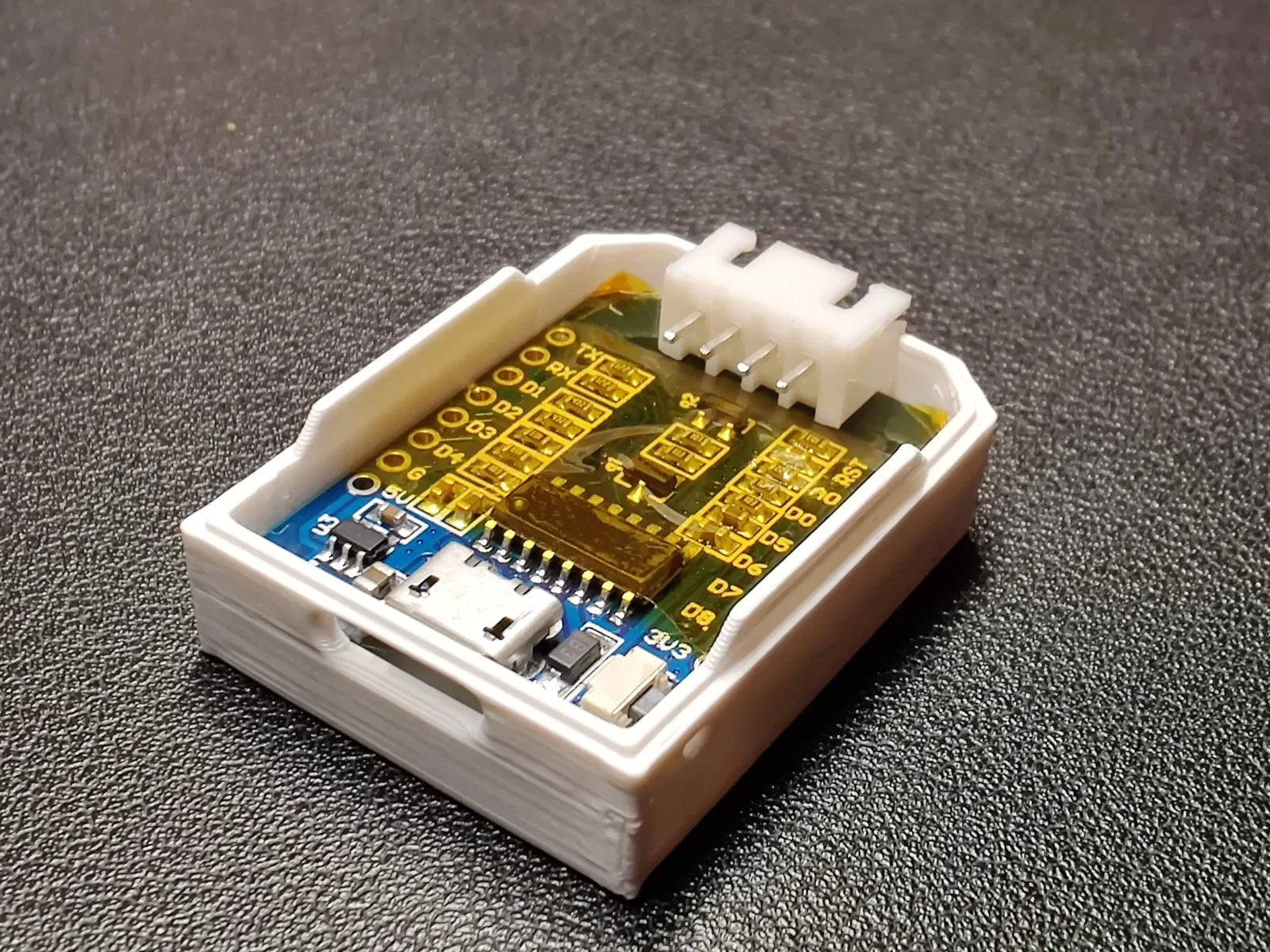

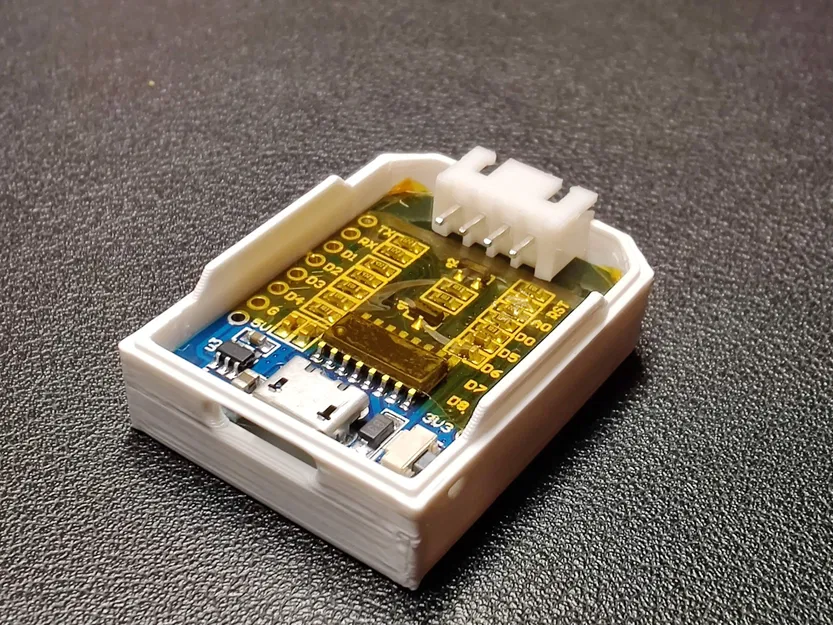

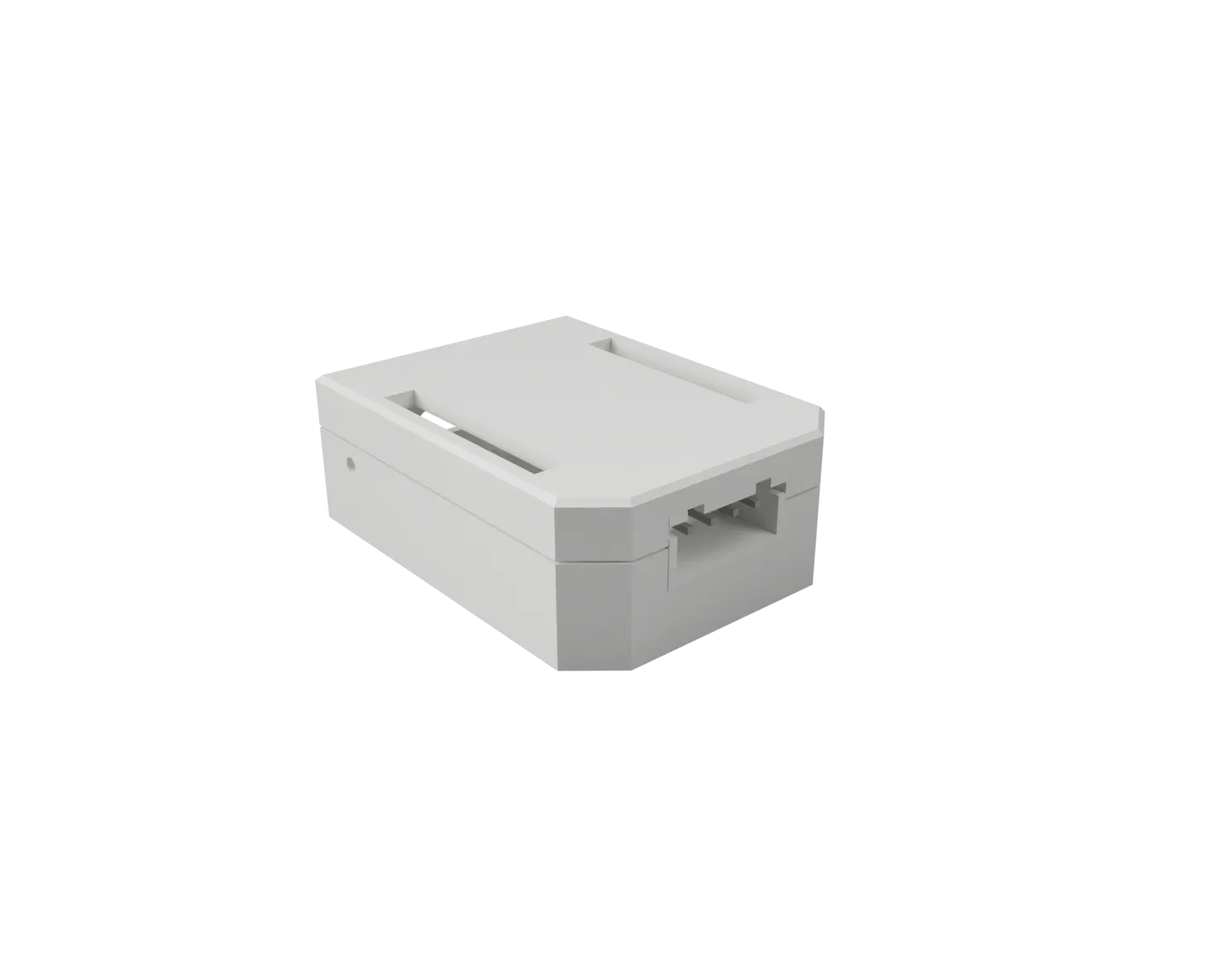

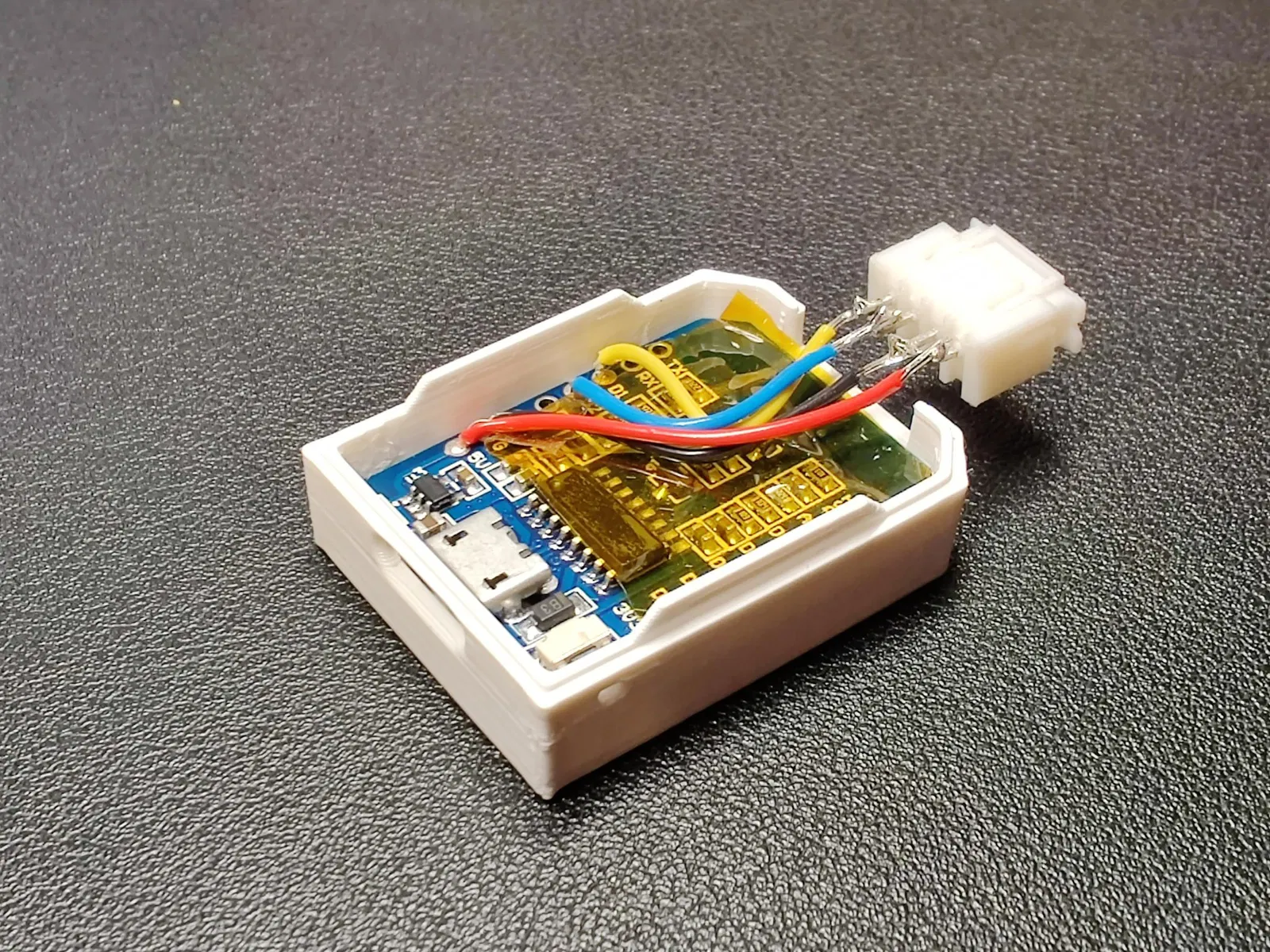

<> https://www.f3d.vn/3d-model/156773-vo-case-cho-wemos-d1-mini-led-strip #### Tóm tắt Sau khi in ra cả hai mẫu, có những điều tôi thích ở cả hai, nhưng không có mọi thứ tôi muốn. Vì vậy, tôi đã quyết định bắt đầu từ đầu và thiết kế của riêng mình, cơ bản kết hợp cả hai với một số tính năng bổ sung. Điều này được thiết kế cho Wemos D1 Mini clone mà tôi đã mua từ Amazon UK. Bảng này không có lỗ gắn và sử dụng Micro USB. Tôi đã thiết kế vỏ với một lỗ hình USB-C phù hợp với các bảng của tôi và có thể cũng hoạt động với phiên bản USB-C mặc dù tôi không thể xác nhận điều này. Tôi cũng đã bao gồm một mẫu với nắp có khe có thể được sử dụng với dây nhảy nếu bạn muốn hàn các chân vào bảng. (Chip ESP phải hướng xuống và các chân hướng về phía nắp.) Chỉ nắp có khe mới vừa nếu bạn đã hàn các chân vào bảng. #### Lắp bảng vào vỏ Tôi nhận thấy một số bảng của tôi sẽ vừa hơn những cái khác do sự khác biệt trong sản xuất. Sử dụng một ít giấy nhám hoặc một cái dũa, tôi đã làm sạch các cạnh của bảng để vừa hơn. Lắp đặt với Chip ESP hướng về phía đáy của vỏ. Phần trên của bảng nên thẳng hàng với đáy của lỗ cho đầu nối JST. (Đầu nối nằm trên phần mịn của bảng.) #### Lắp đầu nối JST 1. Dán một ít băng điện hoặc băng Kapton lên trên bảng để bảo vệ khỏi các mạch ngắn 2. Hàn dây vào bảng trước, sau đó cắt dây đến độ dài và hàn vào các chân trên đầu nối JST. (Các khe chỉ số hướng ra ngoài bảng) Để lại đủ độ dài cho đầu nối JST để mở rộng ra ngoài lỗ trong vỏ. 3. Đặt nắp lên trên và bấm chặt lại 4. Trượt đầu nối JST vào trong vỏ Để ngăn chặn việc đầu nối trượt ra khi bạn rút nó ra, bạn có thể dán ổ cắm vào vỏ hoặc lên bo mạch nhưng điều này có thể làm khó khăn trong việc tháo nắp trong tương lai. #### Yêu cầu Đây là những yêu cầu của tôi khi thiết kế mô hình - Đường bóng trên các bề mặt gắn

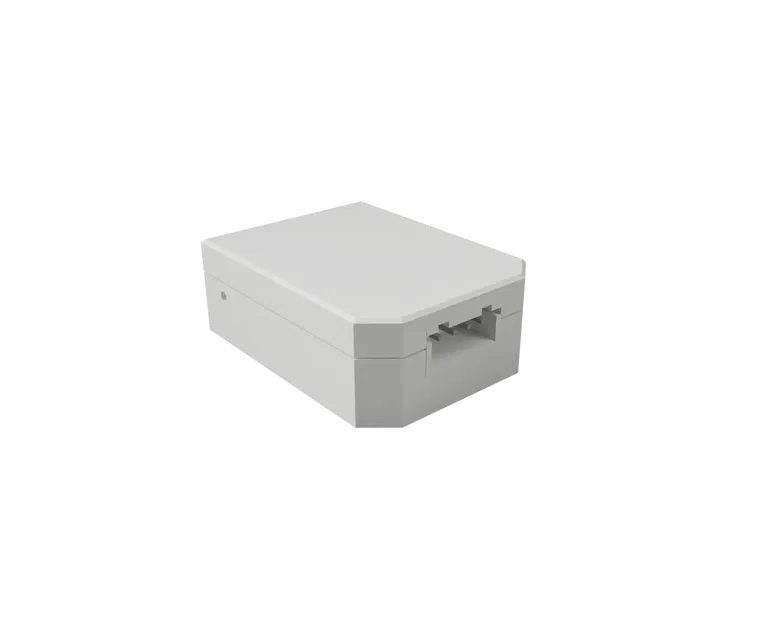

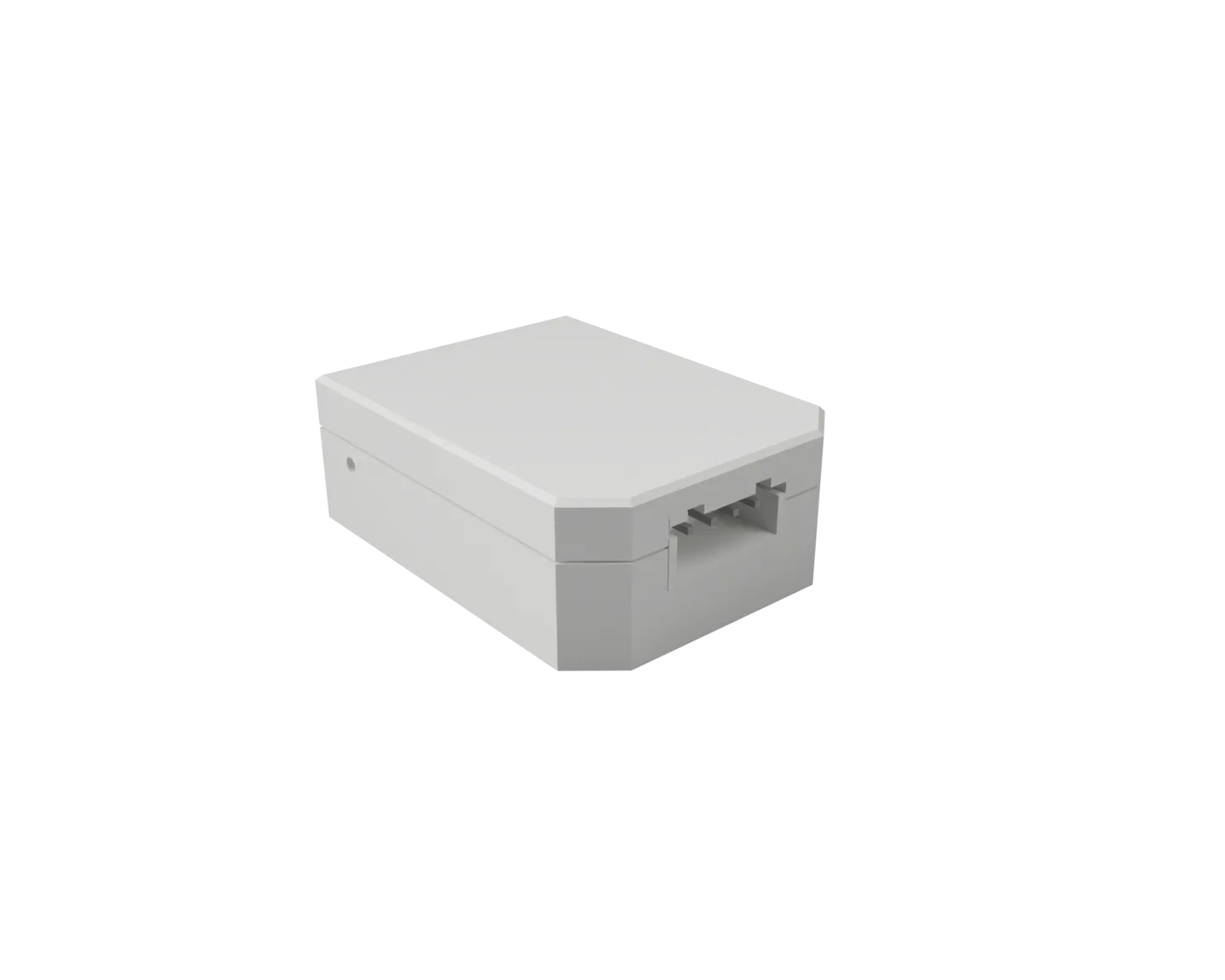

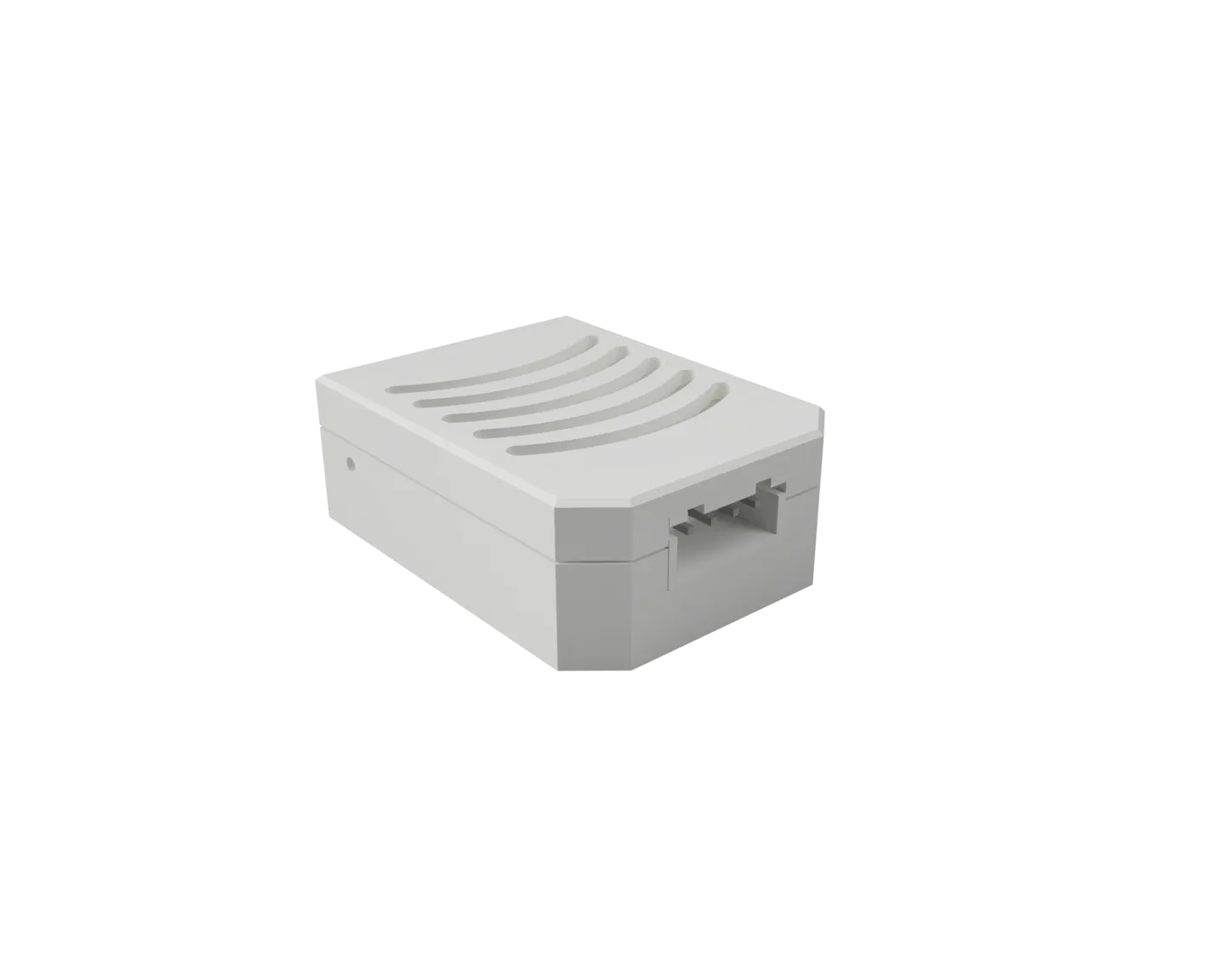

• Đầu nối JST 4 chân bên trong vỏ
• Nắp gài

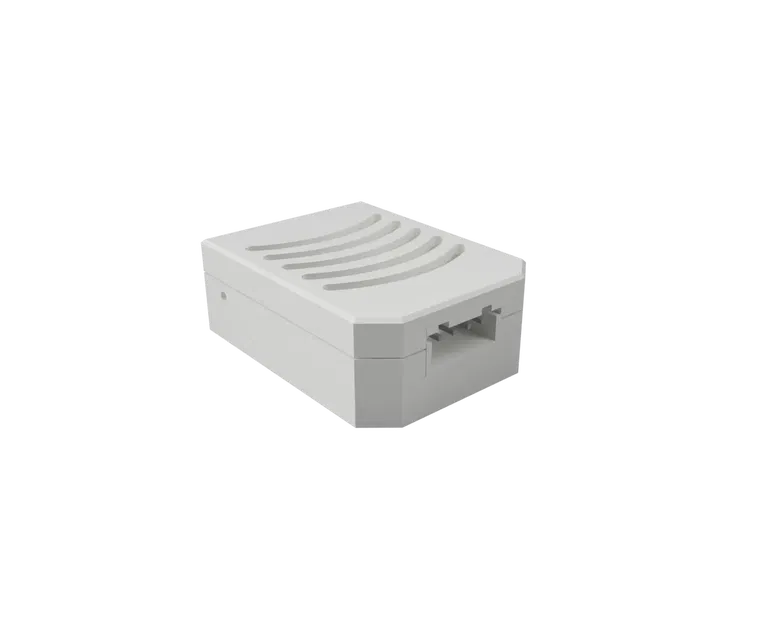

• Nhỏ nhất có thể #### Tính năng bổ sung Tôi cũng đã bao gồm những điều sau: - Lỗ thẳng hàng với nút reset

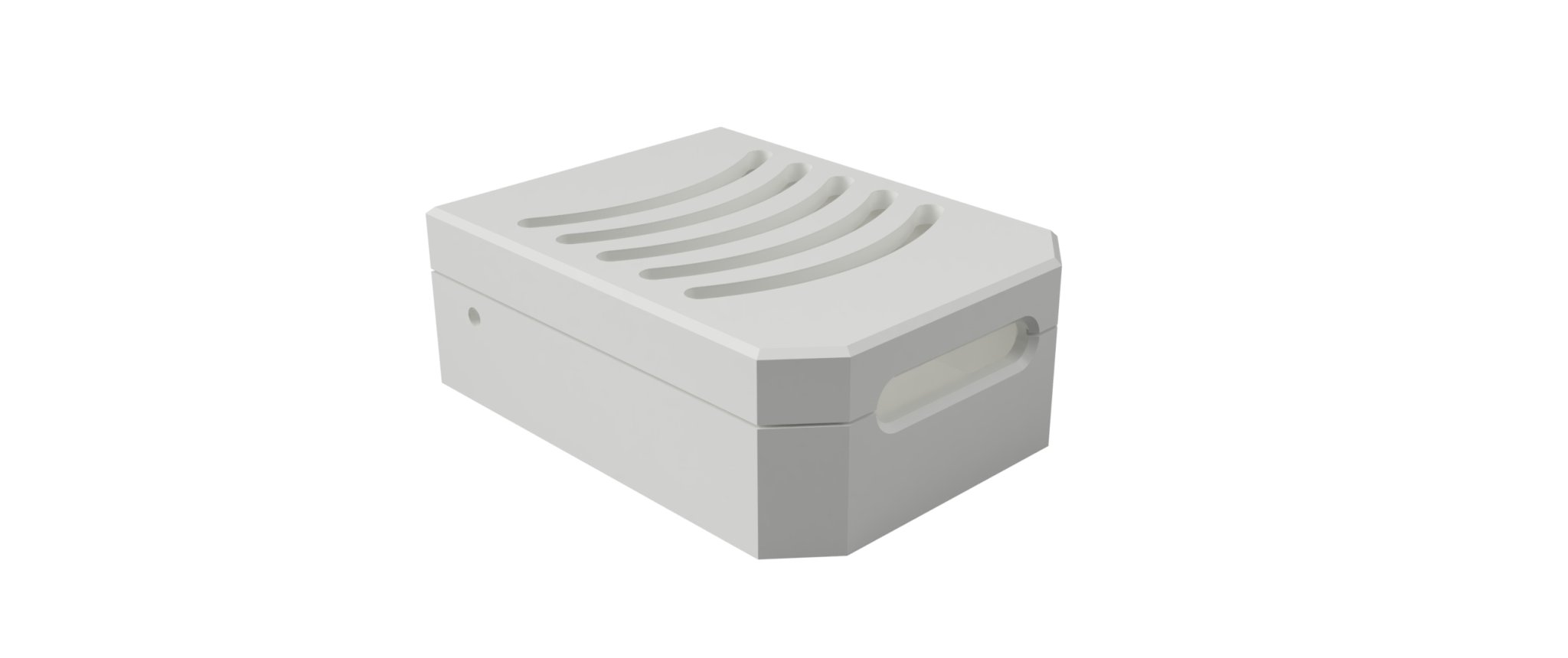

• Các biến thể của mô hình không có lỗ đầu nối JST

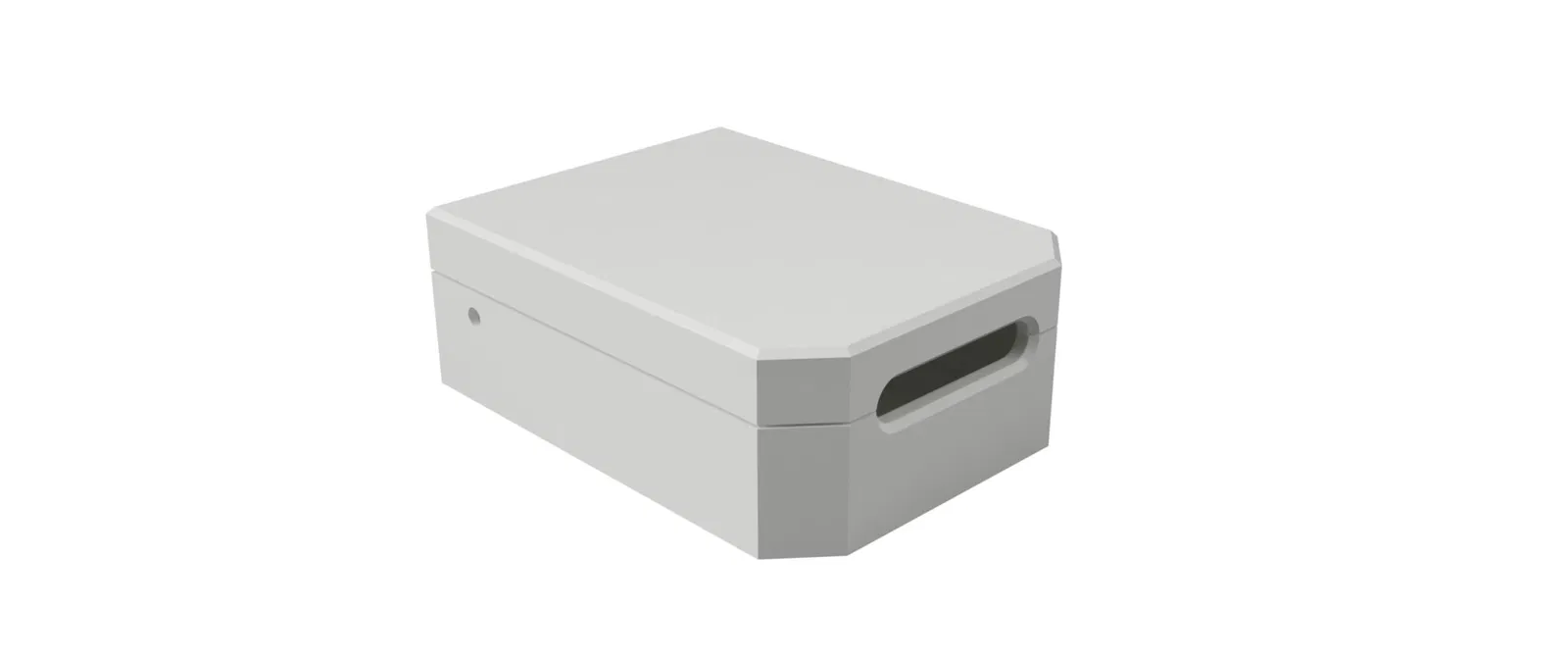

• Một phần đáy với khe thay vì lỗ JST
• Một mô hình rắn không có lỗ bổ sung
• Lỗ hình dạng USB-C Cập nhật 28/10/23 - Đã điều chỉnh vị trí của khe ở cuối sao cho nó nằm nửa trên đáy và nửa trên nắp để dễ dàng tháo bo mạch ra khỏi vỏ nếu dây được hàn vào.
