Cuộn dây đa năng kiểu Tie Fighter cho máy in 3D

Tôi có một số dây thừa chiếm không gian trên những cuộn dây rất lớn. Tôi đã tìm kiếm một cuộn dây nhỏ hơn để in, nhưng không tìm thấy cái nào phù hợp với sở thích của mình. Tôi đã tạo ra mô hình OpenSCAD để có thể làm bất kỳ kích thước cuộn nào bạn muốn, trong giới hạn của máy in của bạn. Giữa chừng, tôi nhận thấy sự tương đồng với một Tie Fighter, và nghĩ rằng điều đó thật tuyệt!

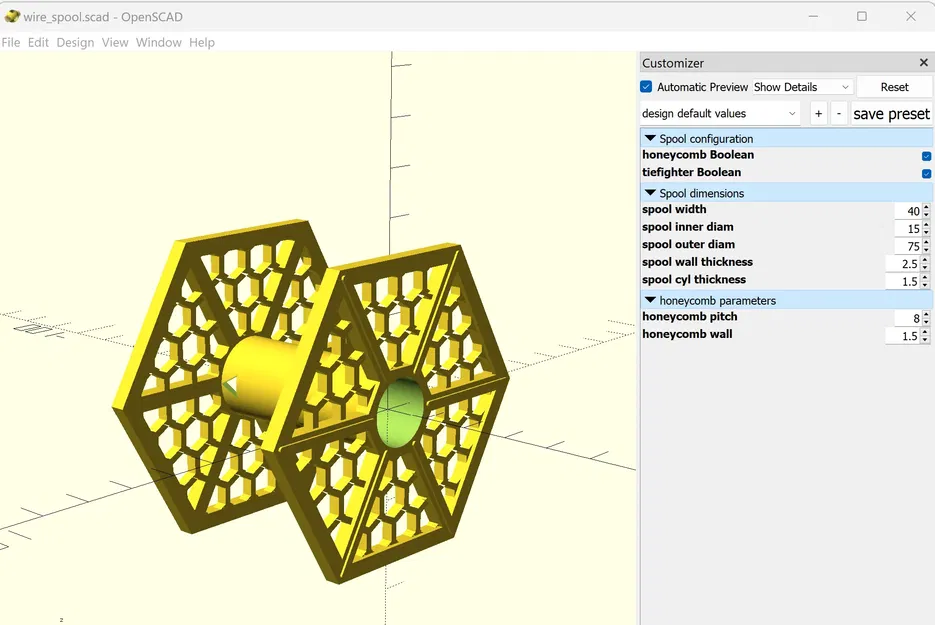

Tôi đang tải lên một vài mẫu STLs, nhưng bạn muốn chạy OpenSCAD với Customizer. Bạn sẽ cần tải xuống phiên bản rất mới (23 tháng 2) của BOSL2 https://github.com/revarbat/BOSL2/wiki. Tên tham số nên tự giải thích.

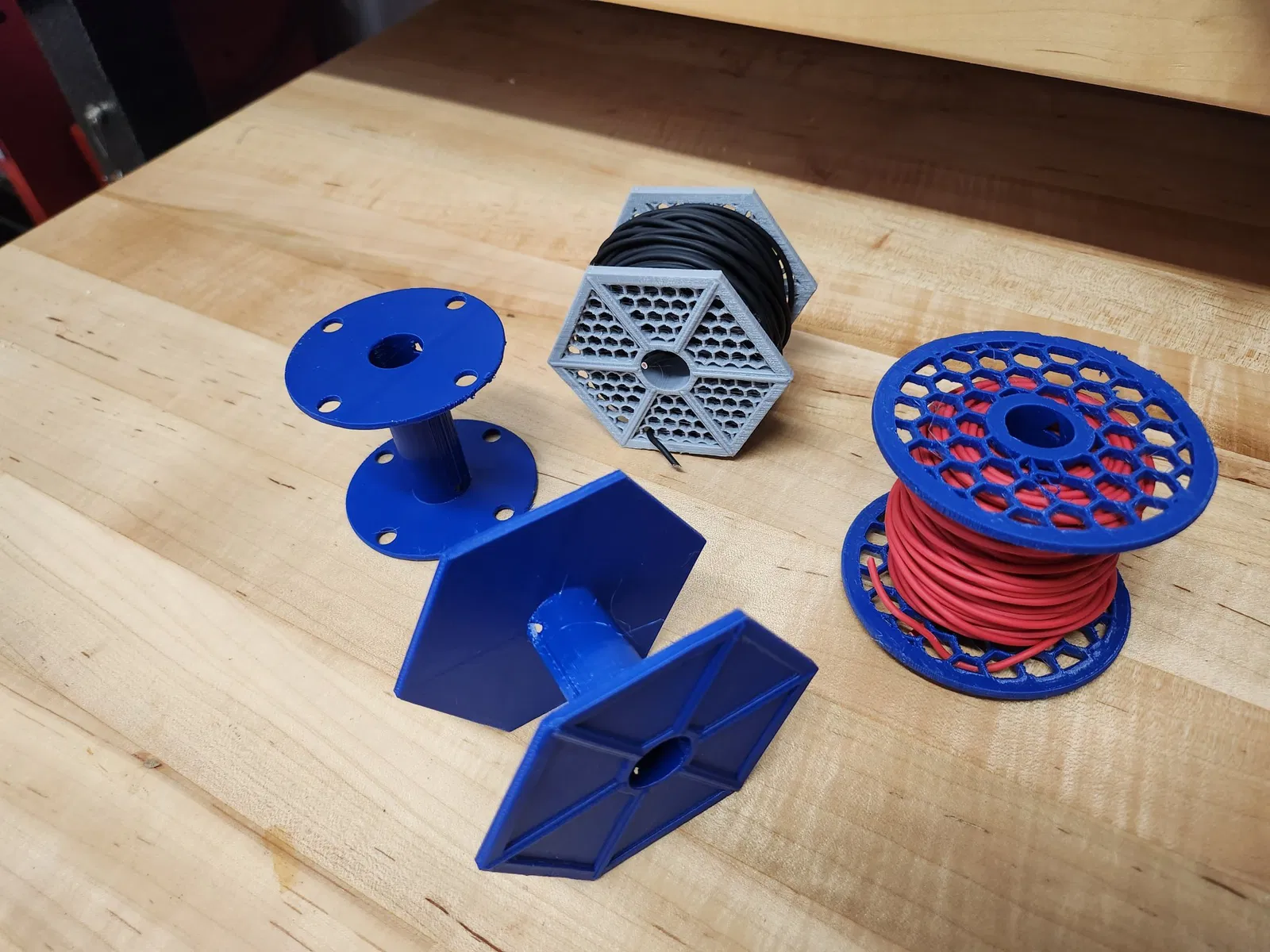

Chiếc Tie Fighter màu xám trong các bức ảnh có kích thước mặc định, đường kính ngoài 75mm, rộng 40mm. “spool_width” là chiều dài cuộn có thể sử dụng, không bao gồm các mặt cuộn. Lưu ý rằng “spool_outer_diam” là đường kính qua các điểm, không phải các mặt phẳng. Kinh nghiệm của tôi với PETG: “spool_cyl_thickness” có thể từ 1 đến 1.5mm. “spool_wall_thickness” có thể từ 1.5 đến 2.5mm, ở phía dày hơn với “honeycomb_Boolean” bật.

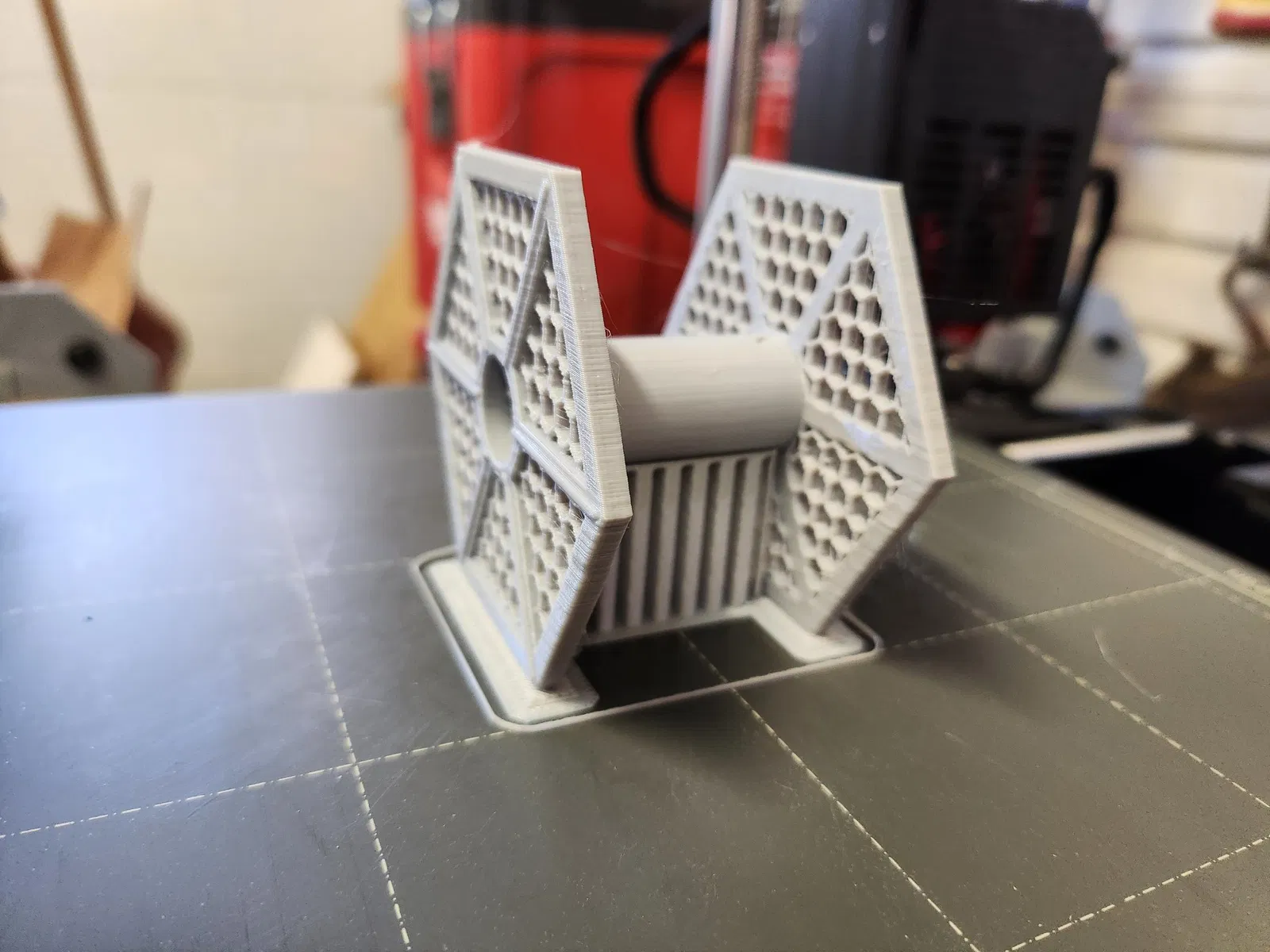

Đây là một mô hình 1 mảnh cần hỗ trợ. Bạn sẽ muốn in ở hướng mặc định của STL để giảm thiểu yêu cầu hỗ trợ.
