Mô tả

Liên hệ với tôi trên mạng xã hội để hỏi đáp, tin tức và hỗ trợ [Instagram] [Facebook] [YouTube]

Nếu bạn thích công việc của tôi, bạn có thể [hỗ trợ tôi qua ko-fi]

------

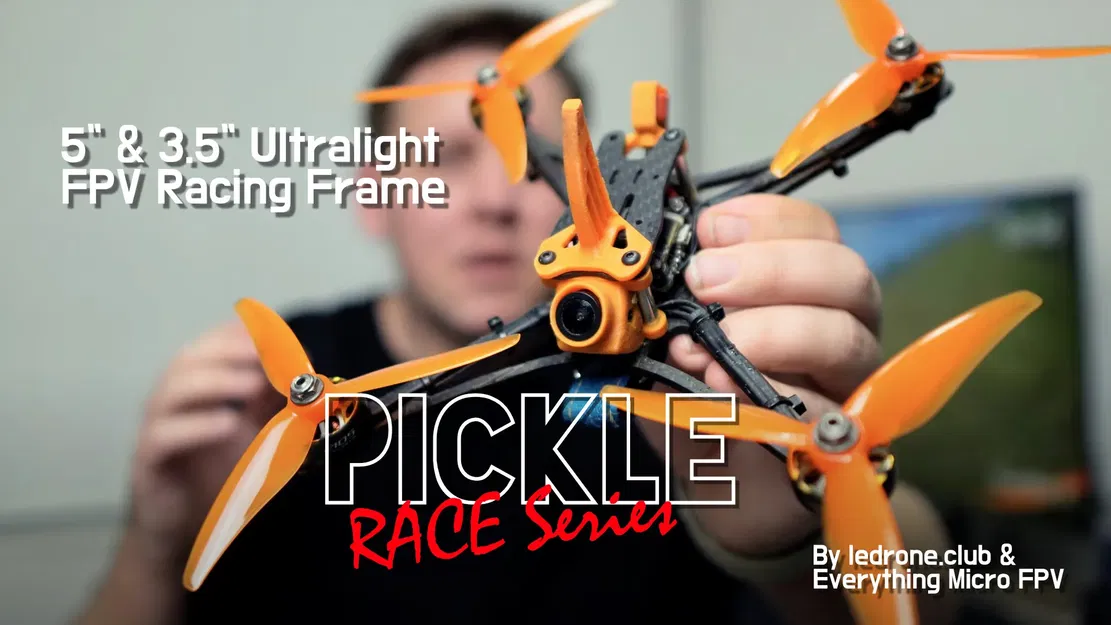

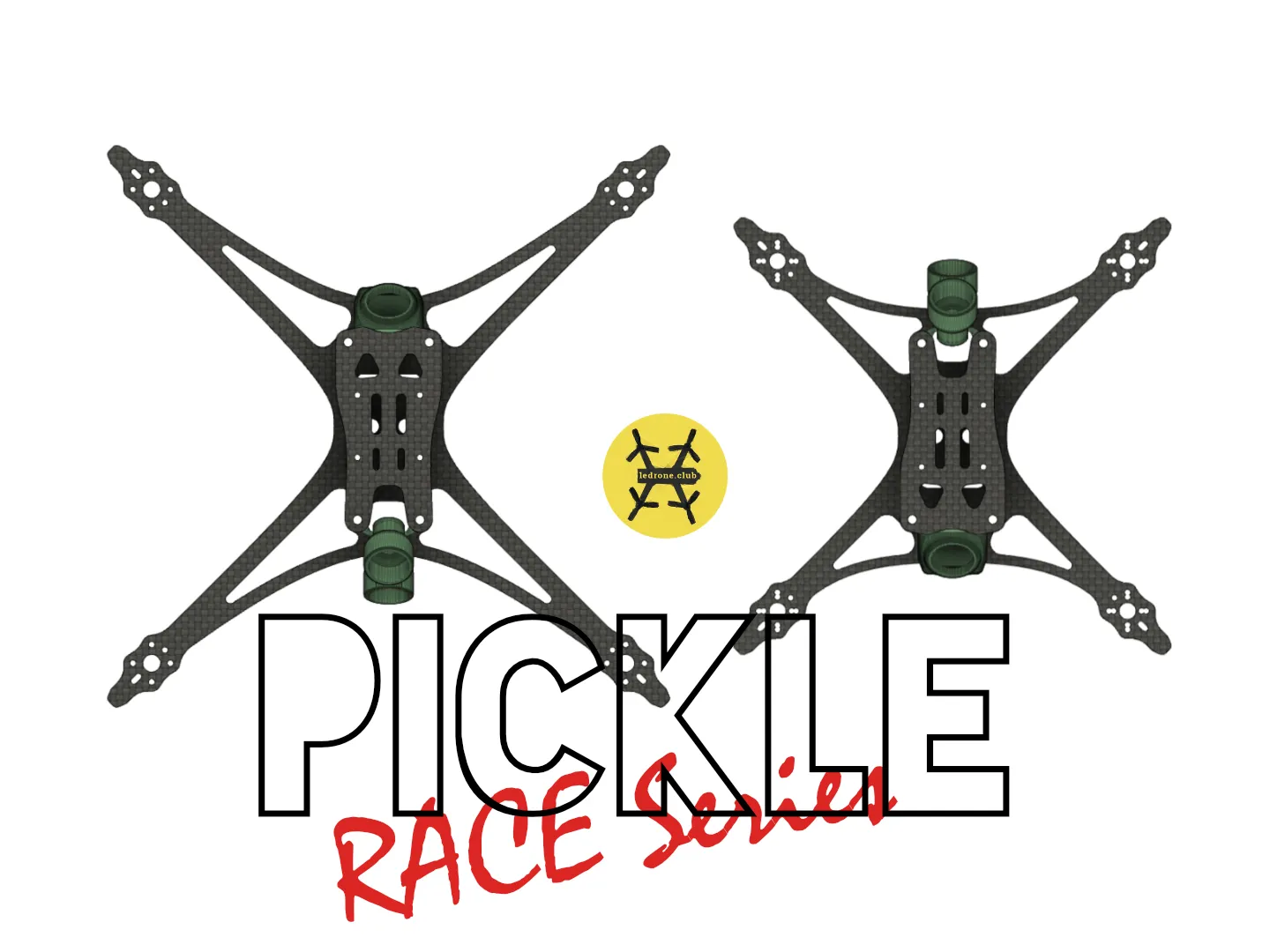

Gặp gỡ loạt khung xe đua Pickle hoàn toàn mới. Tôi đã làm việc với Darren Allatt từ EverythingMicroFPV và anh ấy muốn một khung có thông số rất đơn giản: siêu nhẹ, một khối, có cấu trúc và tương thích với các phụ kiện TPU Switchback của Five33.

>>>> Khung có thể được mua từ cncdrones.com (cncmadness) ở đây >>> [Pickle Race Series 3.5 inch] hoặc [Pickle Race Series 5 inch]

Cập nhật

* 2022/03/21 : tăng cường chỗ nối động cơ với cánh tay, đây là một điểm yếu trong phiên bản ban đầu. Phiên bản khung cơ sở hiện là v1-1. Các tấm trên không thay đổi.

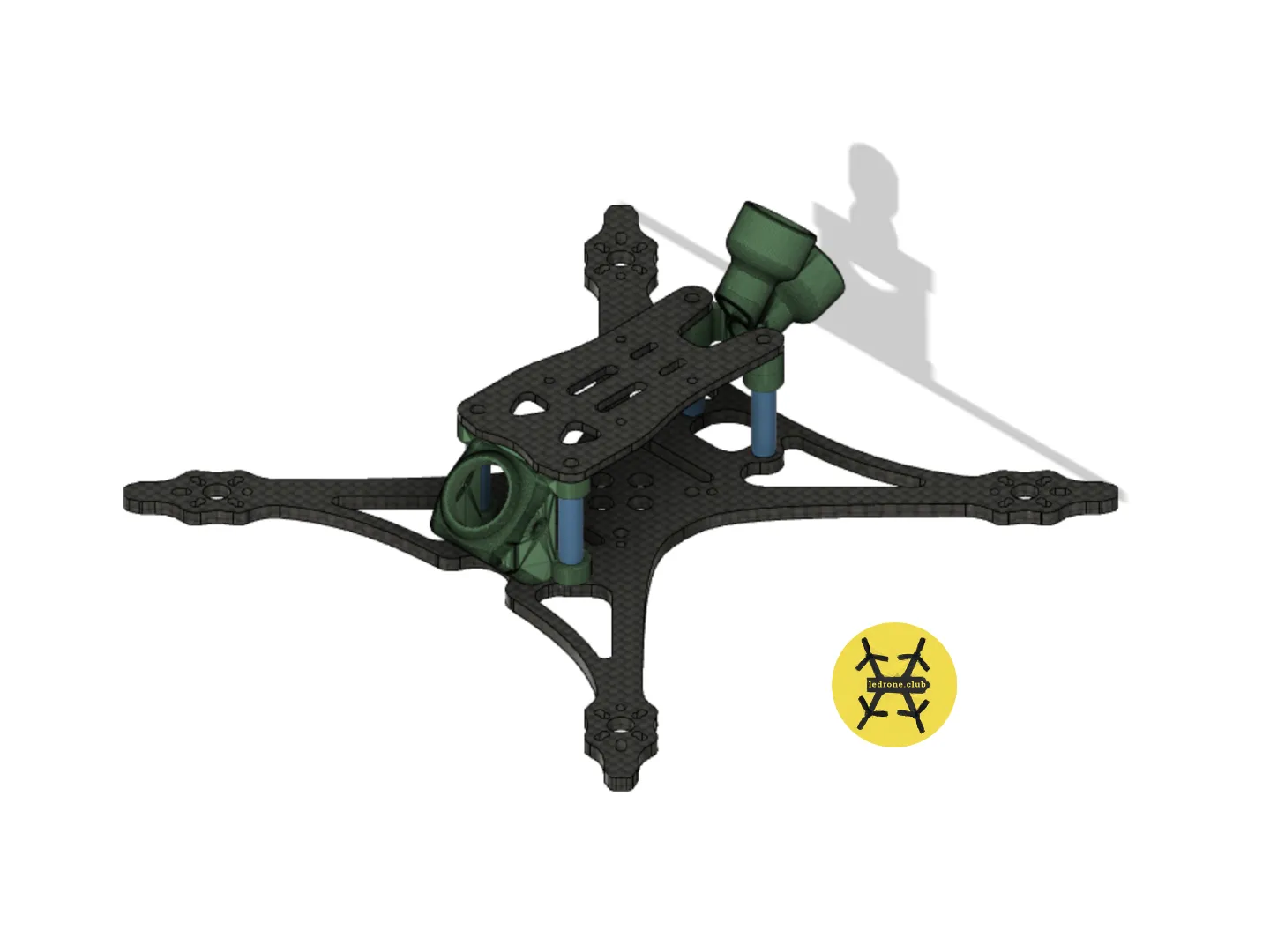

Thông số khung Pickle R5

  • ~40g lắp ráp
  • hỗ trợ cánh quạt lên đến 5.1 inch
  • gắn điện tử 20x20 và 25.5x25.5 (xoay 45°)
  • gắn tấm trên 20x20 (chọn tấm trên bình thường hoặc HDZERO rộng hơn theo nhu cầu của bạn)
  • gắn động cơ 12x12mm (đây là một khung siêu nhẹ, hãy nhớ)
  • sử dụng chân đế M3 x 25mm
  • thiết lập pin đáy bình thường hoặc toilet-tank (dây đai rộng 20mm)

Thông số khung Pickle R35

  • ~28g lắp ráp
  • hỗ trợ cánh quạt lên đến 3.5 inch
  • gắn điện tử 20x20 và 25.5x25.5 (xoay 45°)
  • gắn tấm trên 20x20 (chọn tấm trên bình thường hoặc HDZERO rộng hơn theo nhu cầu của bạn)
  • gắn động cơ 9x9 và 12x12mm
  • sử dụng chân đế M3 x 25mm
  • thiết lập pin đáy bình thường hoặc toilet-tank (dây đai rộng 20mm)

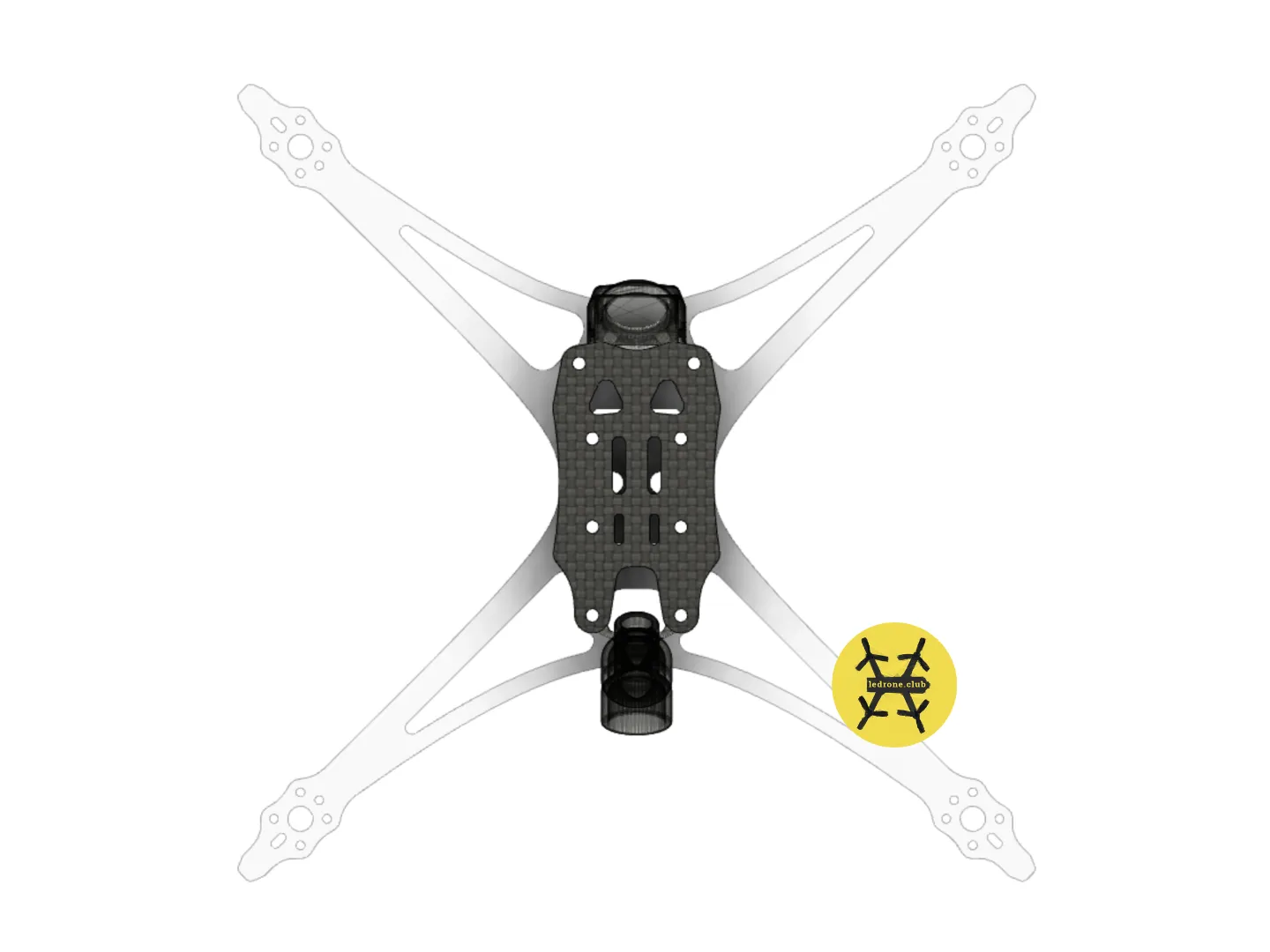

Các tấm trên

Có 2 loại đĩa trên khác nhau. Đĩa thông thường có lỗ M2 và sẽ phù hợp với một DJI vista được lắp đặt trên đó. Đĩa còn lại có lỗ M3 và sẽ phù hợp với một HDZero Race V2 VTX rộng hơn. Chọn cái bạn cần.

Phụ kiện phần cứng & TPU

Bạn cần 4 x M3 x 25mm chân đỡ (đường kính 5mm rõ ràng) để xây dựng khung.

Phụ kiện TPU có thể được tìm thấy trên [Five33 Thingiverse page] vì khung tương thích với các giá đỡ switchback của họ.

Và một số phụ kiện khác của Antoine Guyonnet : [HD Cam mount]

cắt khung

Những nơi tôi khuyên dùng là [www.cncmadness.com] (CA/US/Toàn cầu) và [www.carbon-posten.de] (EU/Đức) hoặc [CNC DRONE 91] (EU/Pháp). Chất lượng cắt tuyệt vời và giá cả/thời gian giao hàng hợp lý.

Bạn cần gửi các tệp DXF đã cung cấp với các hướng dẫn sau:

- Khung 5 inch : Sợi Carbon dày 4mm
- Khung 3.5 inch : Sợi Carbon dày 3mm
- Đĩa trên : Sợi Carbon dày 2mm

Về cơ bản, bạn cần chọn 1 tệp cho khung và 1 tệp cho đĩa trên.

Bạn có thể tùy chọn yêu cầu các lỗ chìm trên đĩa trên và có các ốc vít của bạn nằm phẳng.

Hãy thoải mái hỏi tôi về hướng dẫn và trợ giúp.
