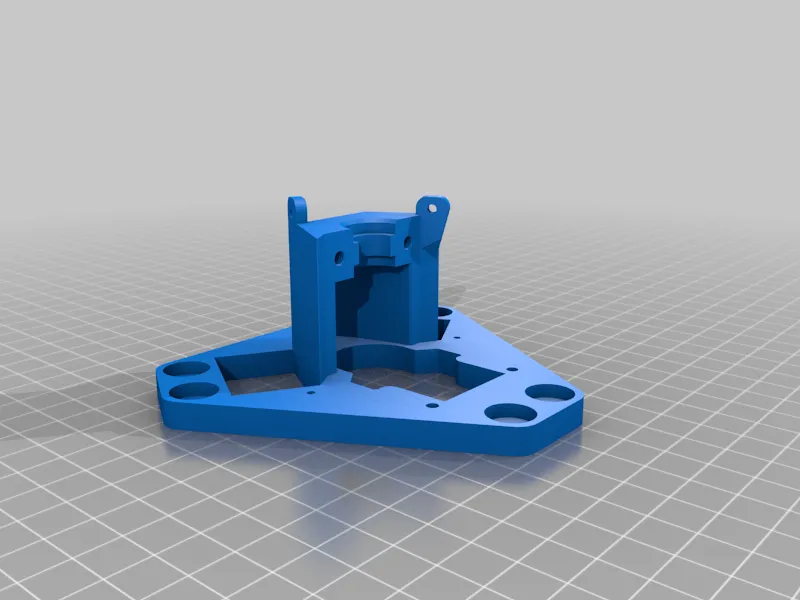

Giá đỡ hiệu ứng Anycubic Predator với khe đĩa từ tính
Bản phối lại thứ 3 từ Versus3D Thiết kế tuyệt vời. https://thingiverse.com/thing:3757187 Đây là một thiết kế để sử dụng với từ tính từ tính
Mô tả
3rd remix từ Versus3D thiết kế tuyệt vời.
https://thingiverse.com/thing:3757187
Đây là một thiết kế để sử dụng với các đĩa từ tính sẽ giữ cho các thanh delta của bạn ở vị trí, bạn có thể mua chúng từ ebay hoặc aliexpress, tôi đã có bộ 10mm với bóng.
THIẾT KẾ NÀY CHƯA ĐƯỢC KIỂM TRA, tôi sẽ phải tự xây dựng các thanh delta của mình để thử nghiệm điều này.
Kích thước đĩa là 3.55mm dày và 11.8 rộng để sử dụng với các bóng có đường kính 10mm.
Tôi đã phải thêm 2mm nhựa bên ngoài để đảm bảo rằng các bộ giữ từ tính được giữ lại.
Tôi chưa bao giờ thích các ren nhựa nhỏ và mặc dù các phụ kiện cho bóng từ tính hoạt động tuyệt vời từ Hayden, tôi muốn có mọi thứ trong một lắp ráp và việc tiết kiệm trọng lượng là đáng kể khi chuyển từ nhôm sang nhựa mà không làm giảm chất lượng đối với tôi.
Tôi đã thiết kế tấm hiệu ứng này với các khe cho 3 đai ốc M2 để gắn quạt thổi và 2 đai ốc M3 cho tấm kim loại được sử dụng để gắn vào cảm biến định vị.
Tôi đã thực hiện một vài sửa đổi cho thiết kế để thoát khí từ đầu nóng hiệu quả hơn và đã xem xét toàn bộ thiết kế để sửa các khoảng trống, v.v. và làm mọi thứ đối xứng.
Tôi đã sử dụng MatterHackers Carbon Fiber PETG và đã thực hiện một thay đổi màu sắc hoặc tạm dừng ngay tại điểm mà các vít được bao phủ trong nhựa, nhúng các đai ốc vào thiết kế.
Mọi thứ đều hoàn toàn đối xứng nơi trung tâm của E3DV6 gắn vào bộ hiệu ứng với khoảng cách tiêu chuẩn của các bóng từ tính là 76mm. Giống như nó được dự định ban đầu với các bộ chuyển đổi của Hayden.
Xin lưu ý rằng tôi sử dụng quạt thổi 4020, vì vậy về cơ bản bộ hiệu ứng có 5 lỗ, 3 cho quạt và 2 cho tấm cân bằng.
Nếu bạn đang sử dụng lắp ráp quạt tiêu chuẩn, điều này sẽ không hoạt động vì các lỗ đã bị loại bỏ.
Một mẹo hay là khi chèn các đai ốc trong lúc tạm dừng, hãy sử dụng vít để đẩy nó vào, điều này sẽ dễ dàng hơn khi đã chèn vào, sau đó vặn ra.
Sử dụng phiên bản quạt 4020 của Bakaks, nó là tốt nhất! https://www.thingiverse.com/thing:3878652
