Bình hoa xoắn ốc có tham số điều chỉnh

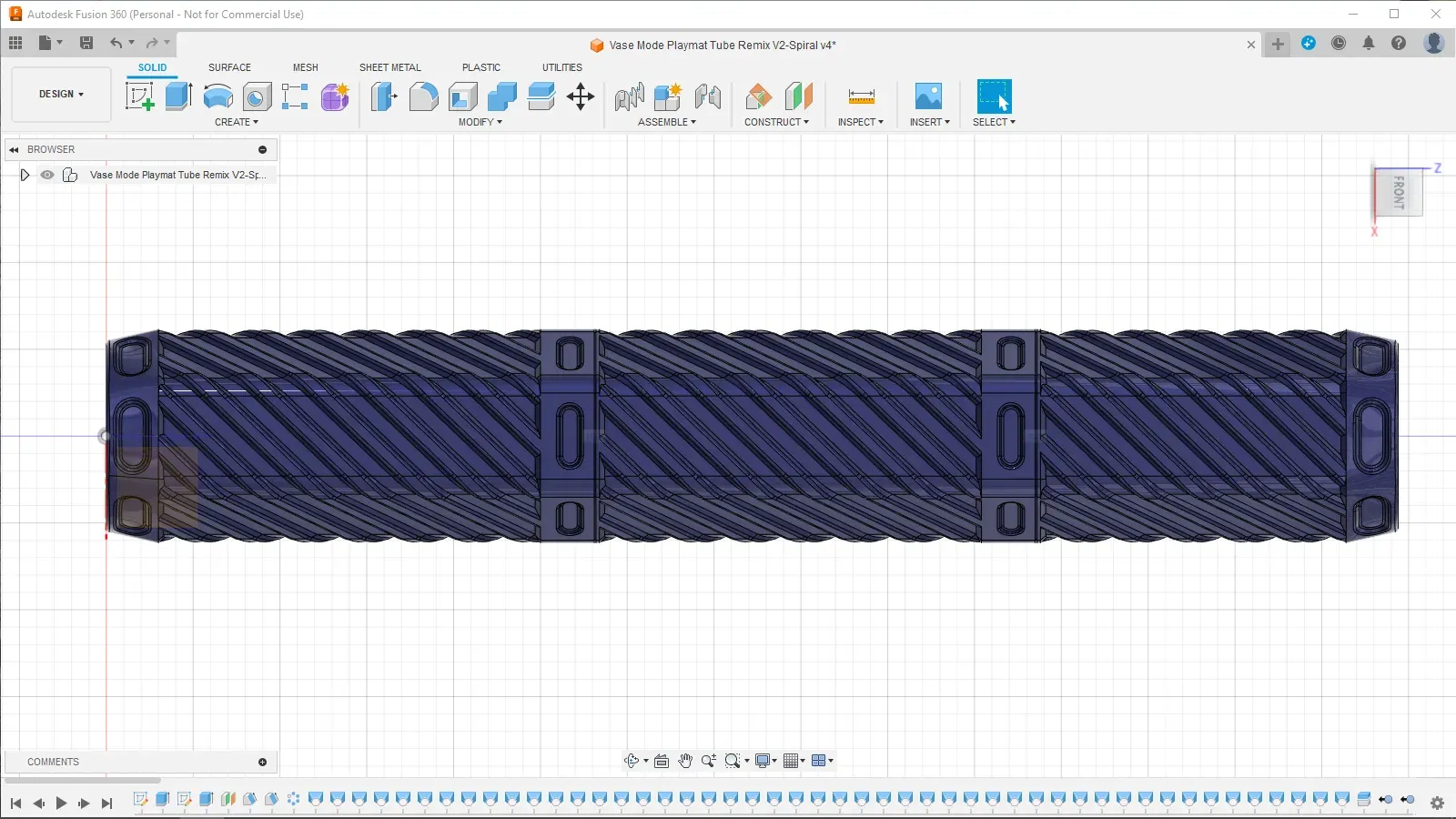

Đây là phiên bản tham số hóa của ống thảm chơi Spiral của tôi. Phát hành một phiên bản tham số hóa là một trong những mục tiêu ban đầu của tôi, nhưng tôi đã từ bỏ nó một thời gian giữa chừng. Gần đây, tôi đã nhận được một yêu cầu về các tệp Fusion 360 để có thể làm nó với các kích thước khác nhau, và tôi đã quyết định xem lại dự án và làm cho những điều đó có thể điều chỉnh được.

Các tham số:

• kích thước vòi phun - đường kính của vòi phun sẽ được sử dụng; Cũng là độ dày tường mong muốn của ống hoàn chỉnh.

• đường kính ống - đường kính bên trong của ống

• chiều dài thân - chiều dài của các phần thân không bao gồm các đầu nối. Chiều dài tổng cộng của mỗi phần sẽ là giá trị này cộng với 31-32mm. Các phần trên có một thân ngắn hơn ở mức 80% giá trị này cộng với các đầu nối. Chiều dài tổng cộng với 3 phần sẽ là: giá trị này x 2.8 + 64 + (33 cho Nắp Vít)

• dung sai - khoảng trống thêm được thêm vào giữa các bề mặt ghép nối. Điều này có thể được điều chỉnh để phù hợp với độ chính xác của máy in của bạn. Giá trị mặc định là 0.1mm hoạt động tốt trên máy Ender 3 của tôi.

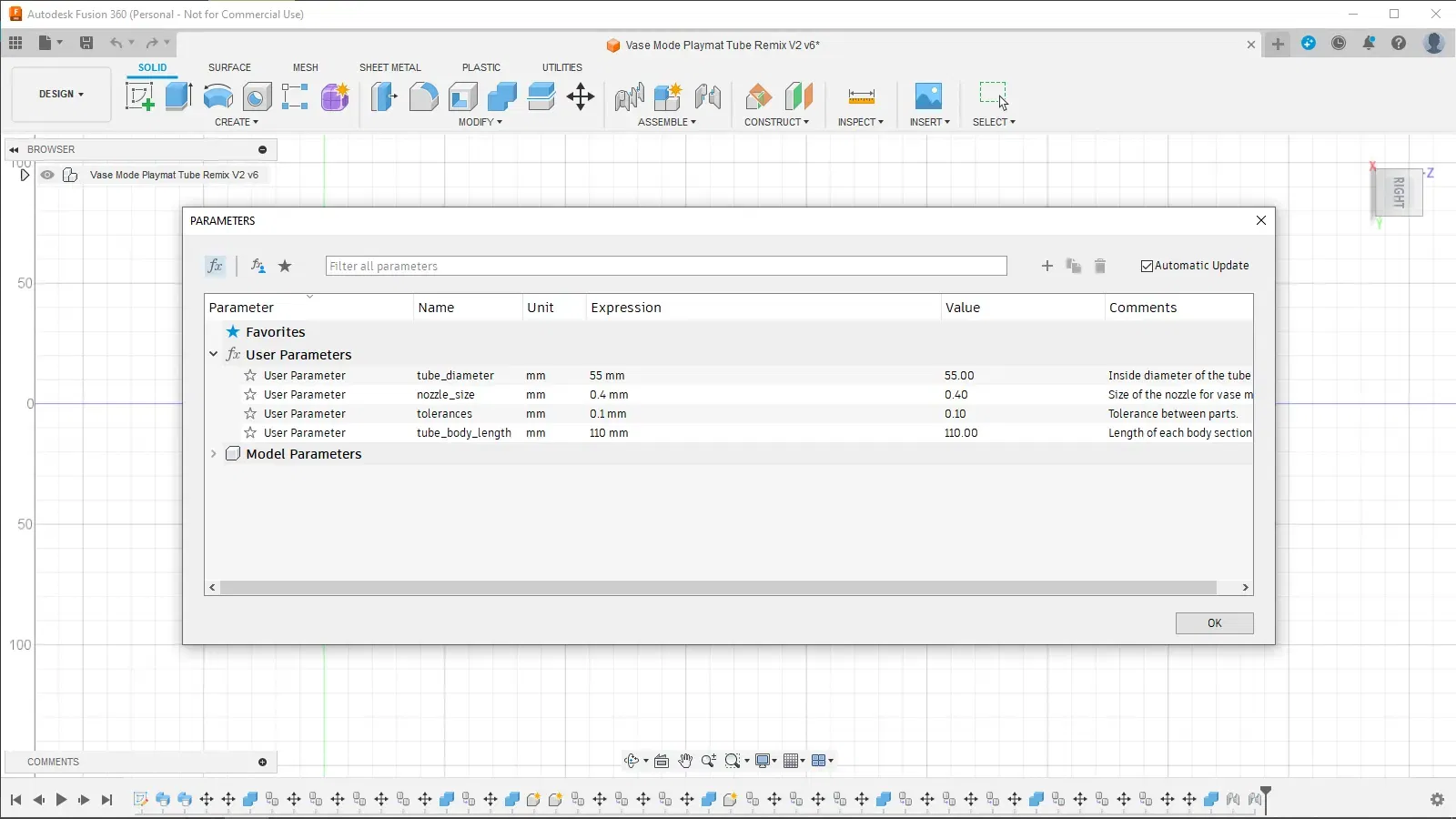

Các tham số có thể điều chỉnh trong cửa sổ tham số trong Fusion 360. Tôi đã kiểm tra một số kết hợp đường kính và chiều dài, và chúng hoạt động mà không làm gãy bất kỳ thứ gì, nhưng một số kích thước có thể yêu cầu điều chỉnh một số thao tác.

In ở chế độ bình với độ rộng tường bằng kích thước vòi phun của bạn. Không có lớp đáy trên phần trung tâm và phần nắp vít. Nắp vít và phần nắp bật cần được in ngược lại.
