Giá đỡ quạt 92mm cho bo mạch RatRig V-Core 3.1

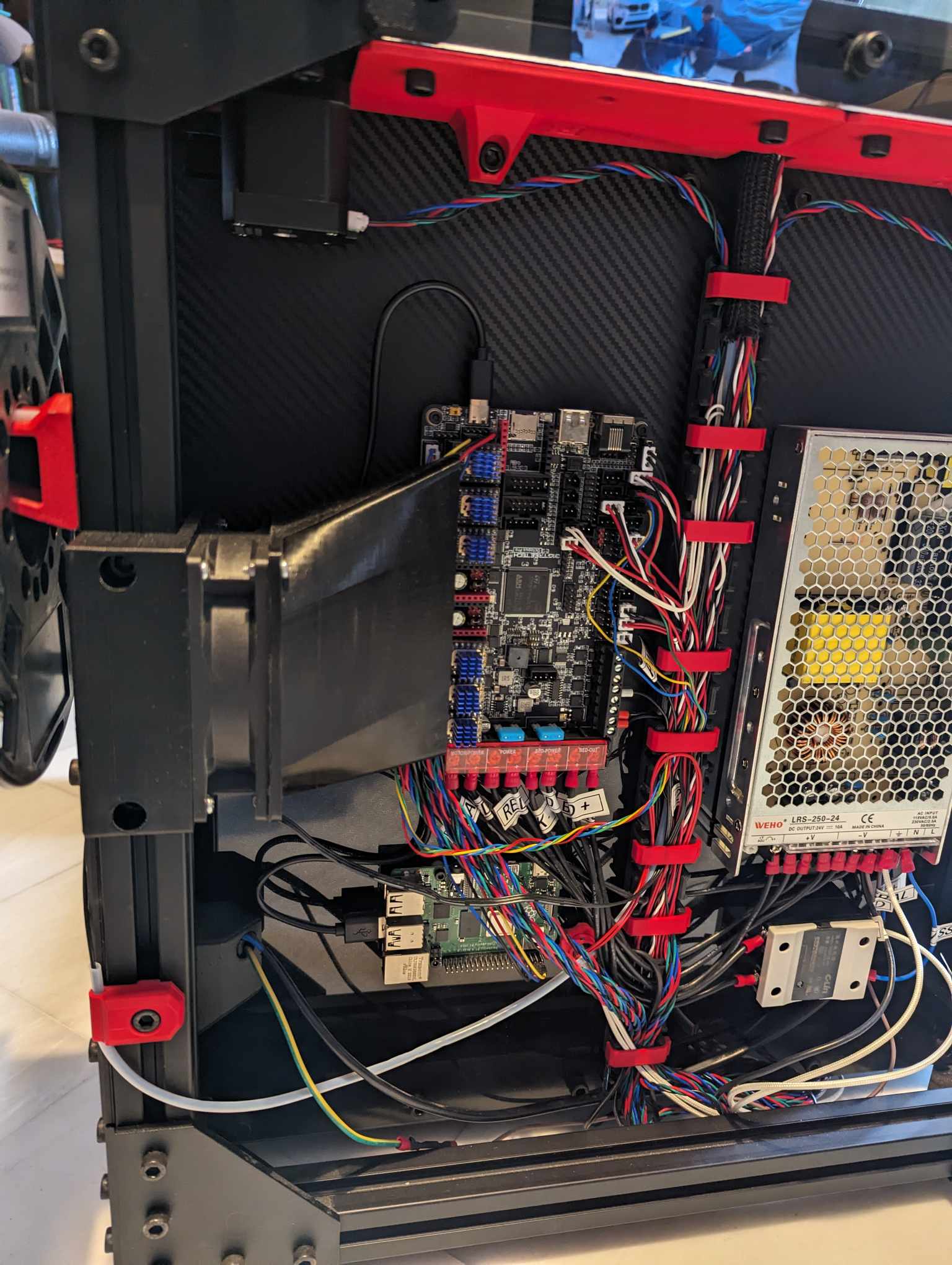

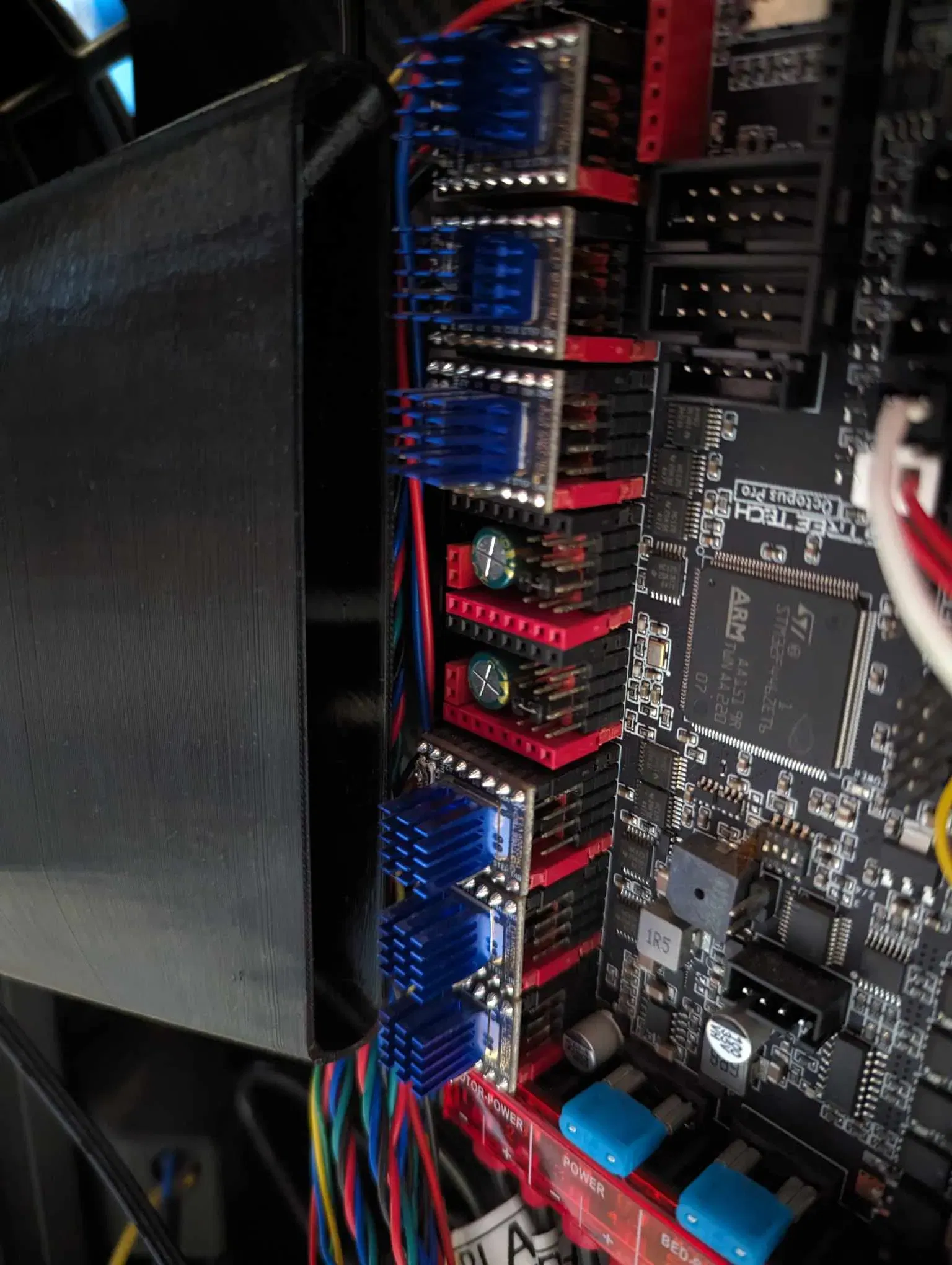

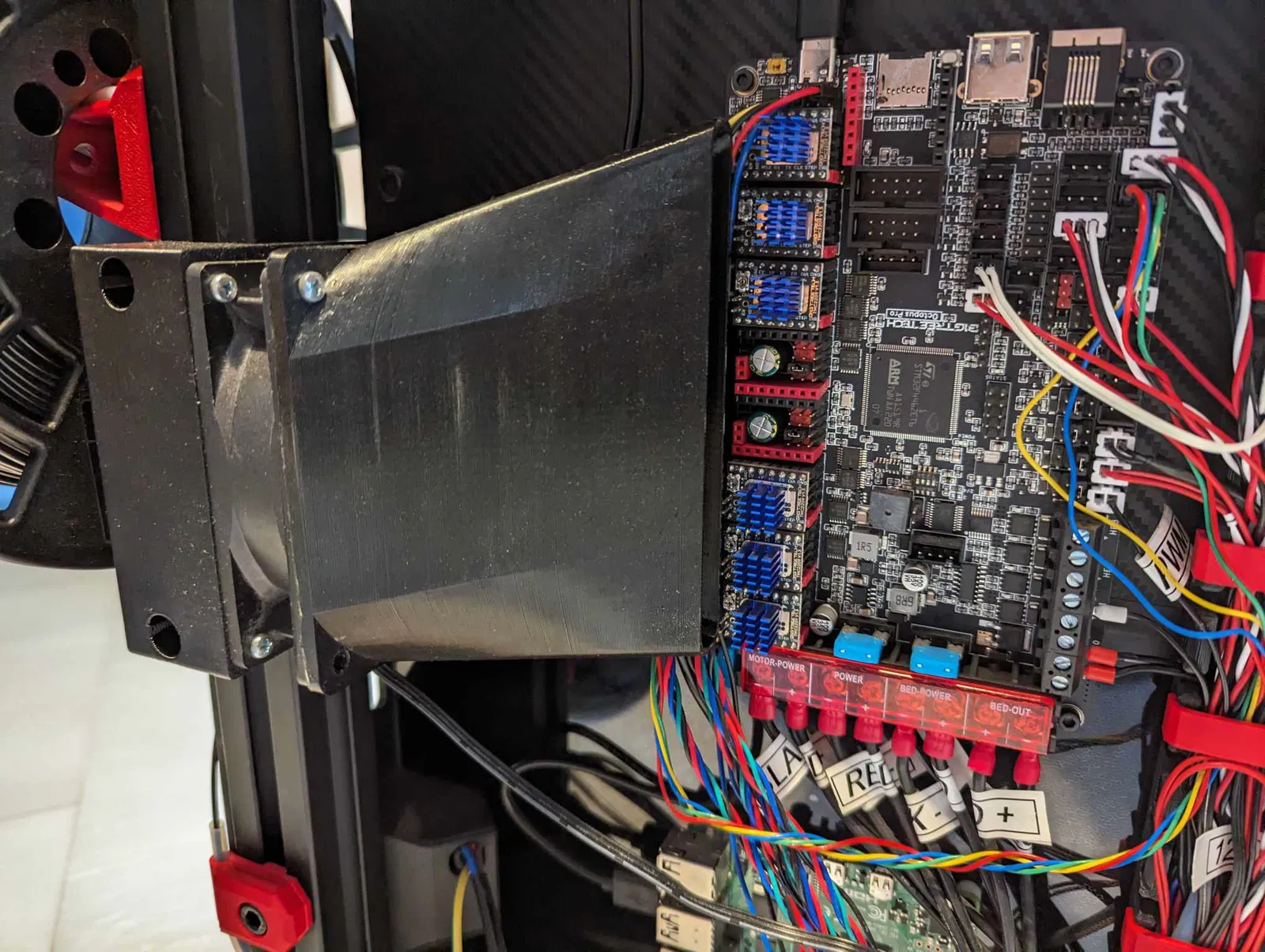

Tôi đã tạo ra một giá đỡ để đặt quạt 92mm theo chiều dọc ngay bên cạnh phần khung, và một ống dẫn hướng dòng khí ngay trên các bộ tản nhiệt octopus pro. Góc của ống dẫn đảm bảo rằng hầu hết dòng khí đi qua các driver X, Y, E, với phần còn lại sẽ hướng tới các driver Z.

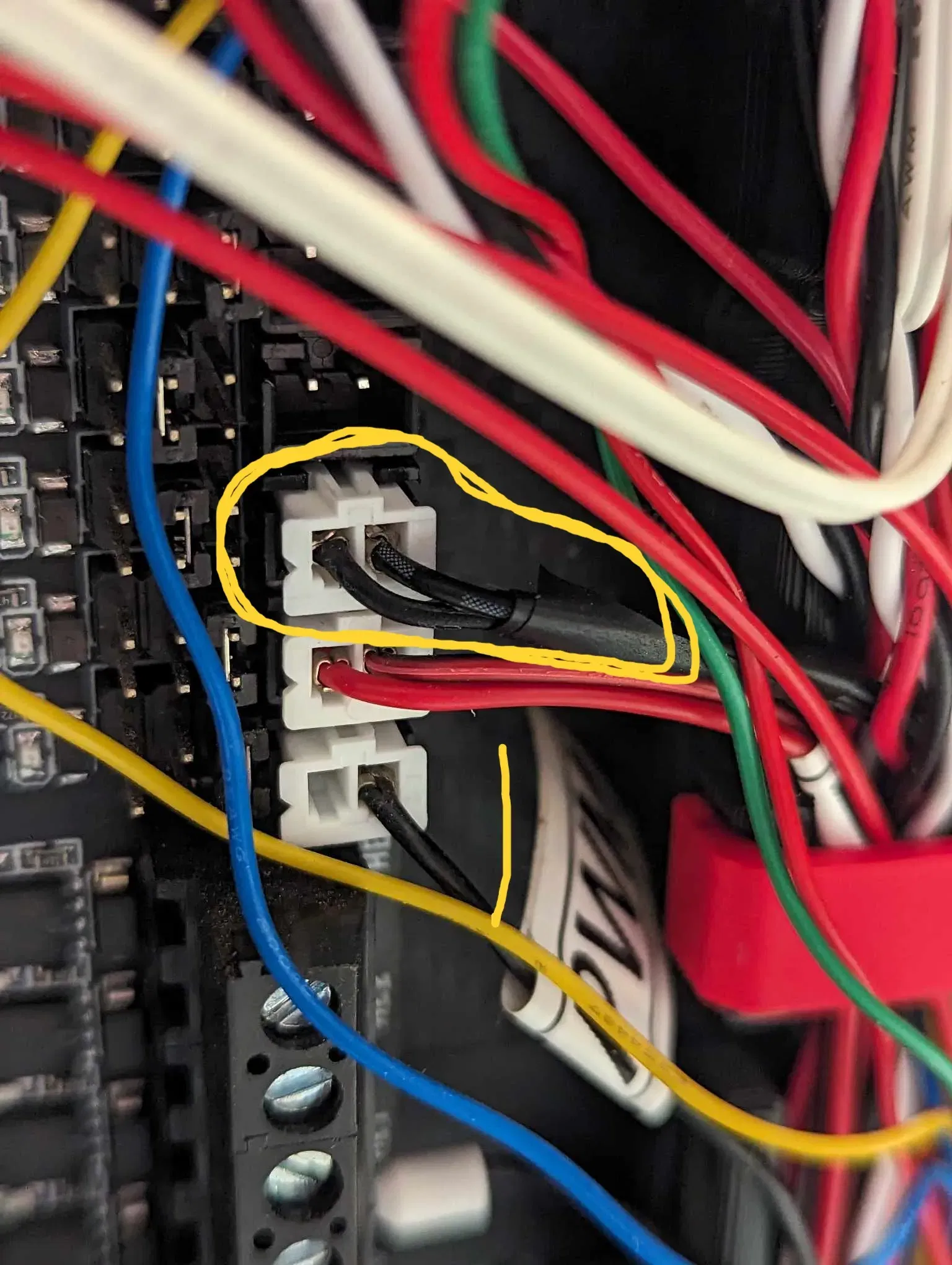

Để kết nối quạt 3 chân mà tôi có, tôi đã cắt dây tín hiệu rpm và bấm một đầu nối vào 2 dây còn lại là +12v và dây trung tính. Sau đó, tôi cắm nó vào một trong các cổng quạt dự phòng, đồng thời đảm bảo điều chỉnh jumper tương ứng về 12v. Để jumper ở 24v có thể làm hỏng quạt của bạn ngay lập tức. Hầu hết các quạt 92mm đều rất yên tĩnh so với máy in 3D, vì vậy để nó hoạt động ở 100% khi in là hoàn toàn ổn.

BOM:

Để gắn ống dẫn vào quạt: 4x m3x12 + 4x đai ốc m3

Để gắn quạt vào giá đỡ: 2x m3x8 + 2x chèn ren m3 2x m3x12 + 2x đai ốc m3

Để gắn giá đỡ vào khung: 2x m6x12 + 2x đai ốc t-nuts m6 (bạn có thể có một số dư từ quá trình lắp ráp)
