Giá đỡ Anycubic Predator với tấm chuyển đổi một bộ lắp ráp và khoảng cách động cơ để hoàn thành nâng cấp sau khi lắp đặt đường ray tuyến tính.

Cuối cùng tôi đã hoàn thành bản nâng cấp tuyệt vời này mà nếu không có ý tưởng và thiết kế của Nadeon và Shaunppl thì không thể hoàn thành. Cảm ơn bạn!!

Tôi vừa hoàn thành việc hiệu chỉnh delta và khối lập phương 40mm đã hoàn hảo.

Tôi đã làm mọi thứ khác đi, tôi đang bao gồm giá đỡ động cơ của Nadeon được tăng kích thước lên 10mm để sử dụng giữa giá đỡ động cơ và phần đùn.

Tôi cũng quyết định không sử dụng các bộ giảm rung sau khi thấy những bộ này uốn cong như thế nào khi áp lực lên các dây đai và thật sự không tạo ra nhiều khác biệt về âm thanh nhưng tôi đang chạy một skr với 2209.

Sau khi bạn lắp đặt các ray tuyến tính, đây là các bộ phận bạn sẽ cần để hoàn thành việc sửa đổi theo phương pháp của tôi.

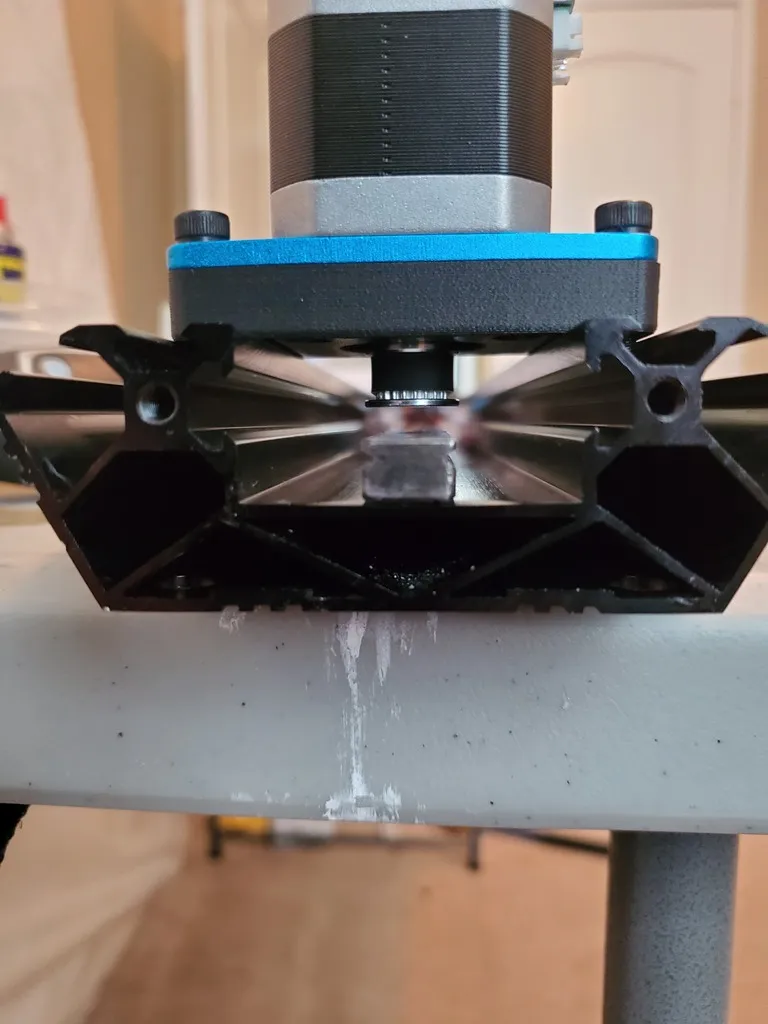

(12) M5x25 Sử dụng để gắn khối 10mm giữa tấm động cơ và phần đùn.

(12) M3x7 Sử dụng để gắn động cơ không có bộ giảm rung vào tấm.

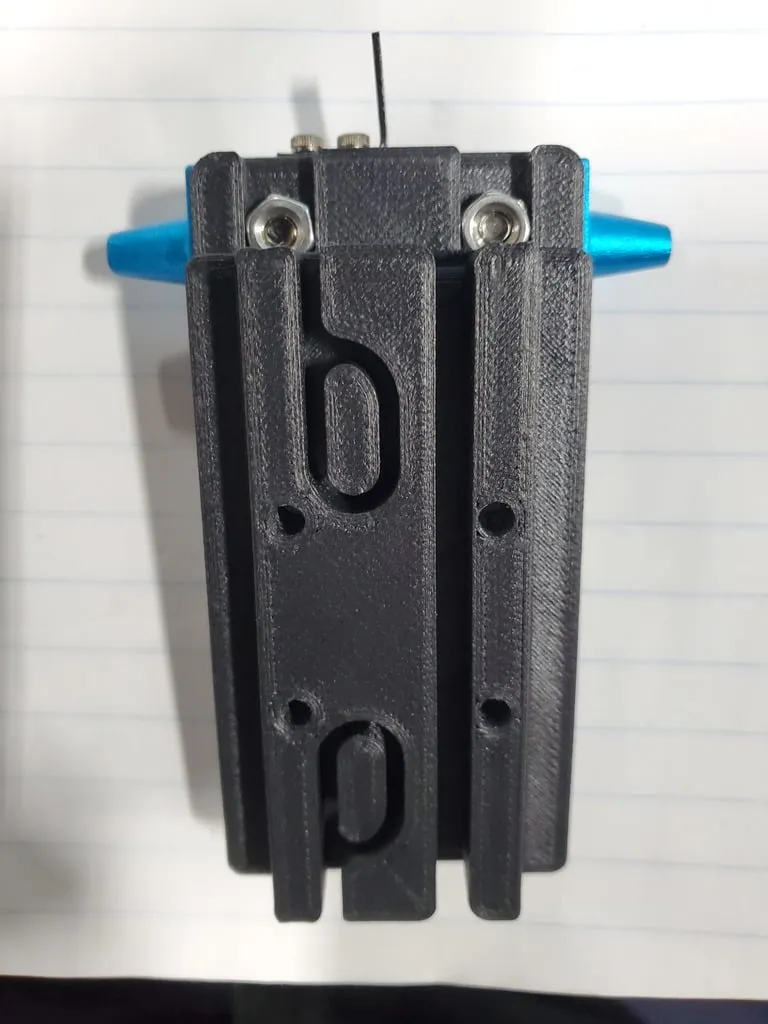

(12) M3x13 Sử dụng để gắn bộ chuyển đổi xe của tôi vào khối tuyến tính.

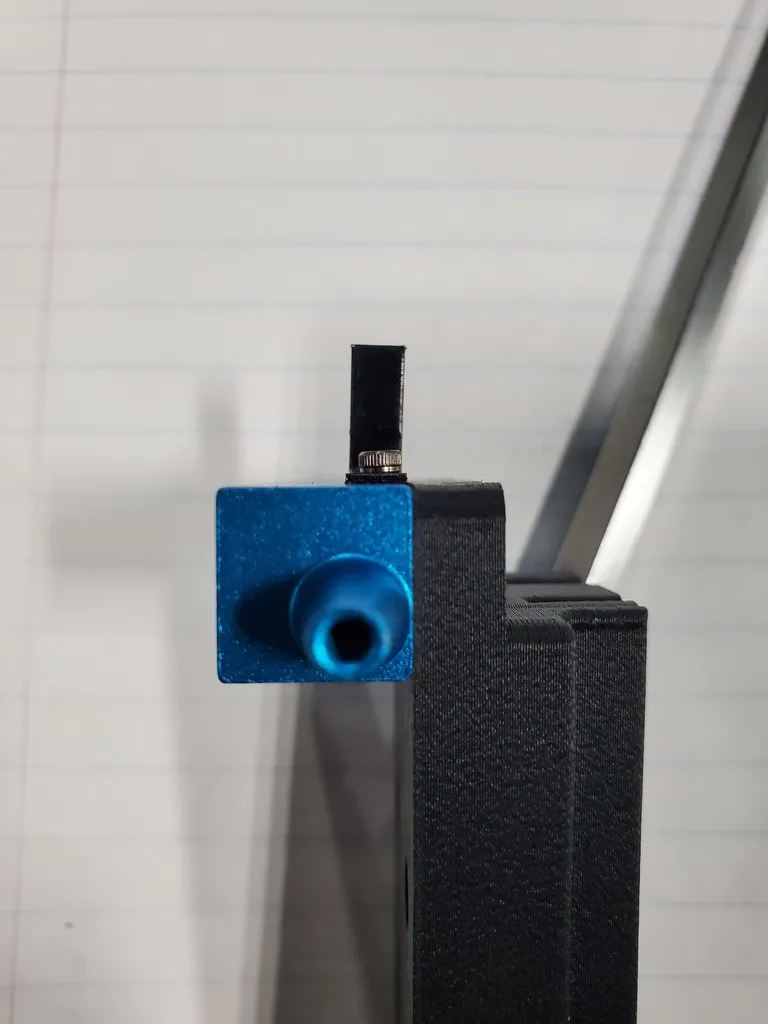

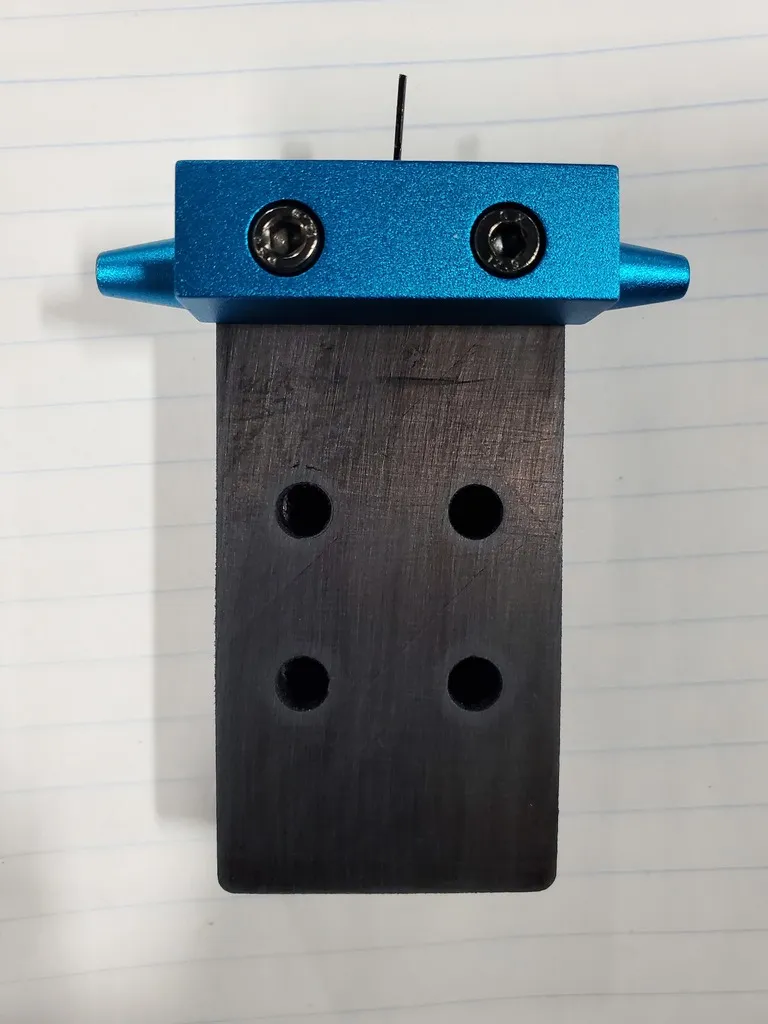

(6) Đai ốc M4 để gắn khối thanh kim loại vào các xe.

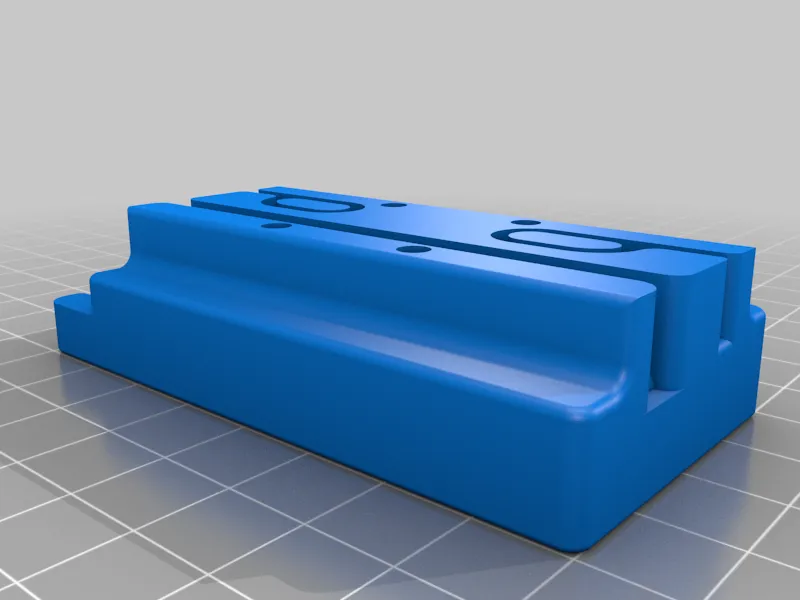

In 3 khối xe của tôi

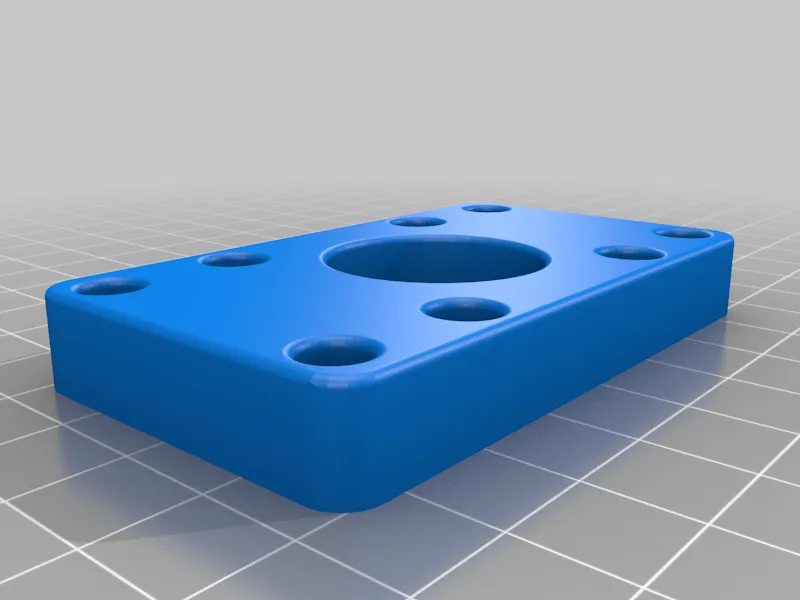

In 3 bộ spacer 10mm

Bạn sẽ không sử dụng tấm xe màu xanh vì khối xe mới của tôi đã được tích hợp.

Theo hướng dẫn của shaunppl về việc lắp đặt các ray tuyến tính vào các phần đùn, hướng dẫn của anh ấy rất hoàn hảo và bạn sẽ sử dụng các khối hướng dẫn của anh ấy được điều chỉnh theo máy của bạn bằng cách sử dụng slicer của bạn. Tôi đã khoan và ren 7 lỗ, hoàn toàn tùy thuộc vào bạn.

Tôi không thích bánh răng truyền động của động cơ quá gần với ray tuyến tính, đó là ý kiến cá nhân. Tôi cũng không thích cách tấm xe được gắn vào xe nhựa, đó là lý do tôi đã thực hiện những sửa đổi này.

1 điều cần lưu ý là tôi đã quyết định đặt một đệm 1 mm giữa điểm dừng quang học ở trên cùng của máy, hàng tồn kho đã có một spacer nhựa, chỉ cần thêm một chút nữa để nhất quán hơn, tôi nghĩ rằng các loại kim loại đã hơi cong trong máy của tôi để bù đắp vì bản nâng cấp bóng từ tính của tôi sử dụng nhựa nên không có khả năng uốn cong chúng.

Nhưng máy của bạn có thể ổn, chỉ muốn đề cập đến điều đó đề phòng.

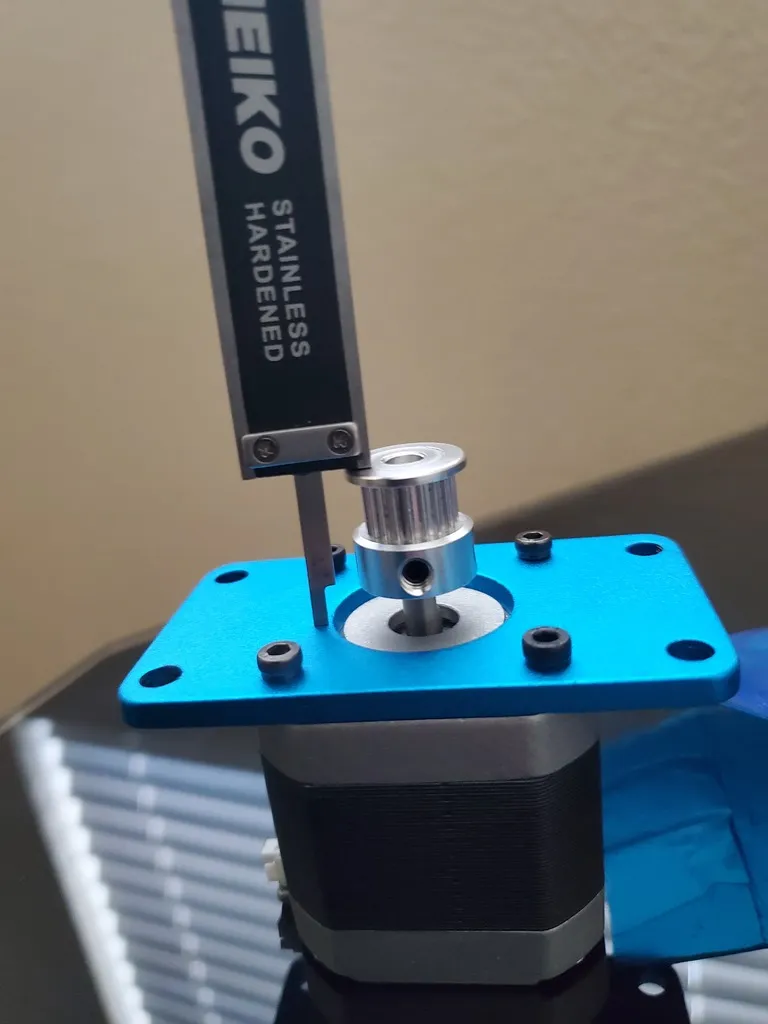

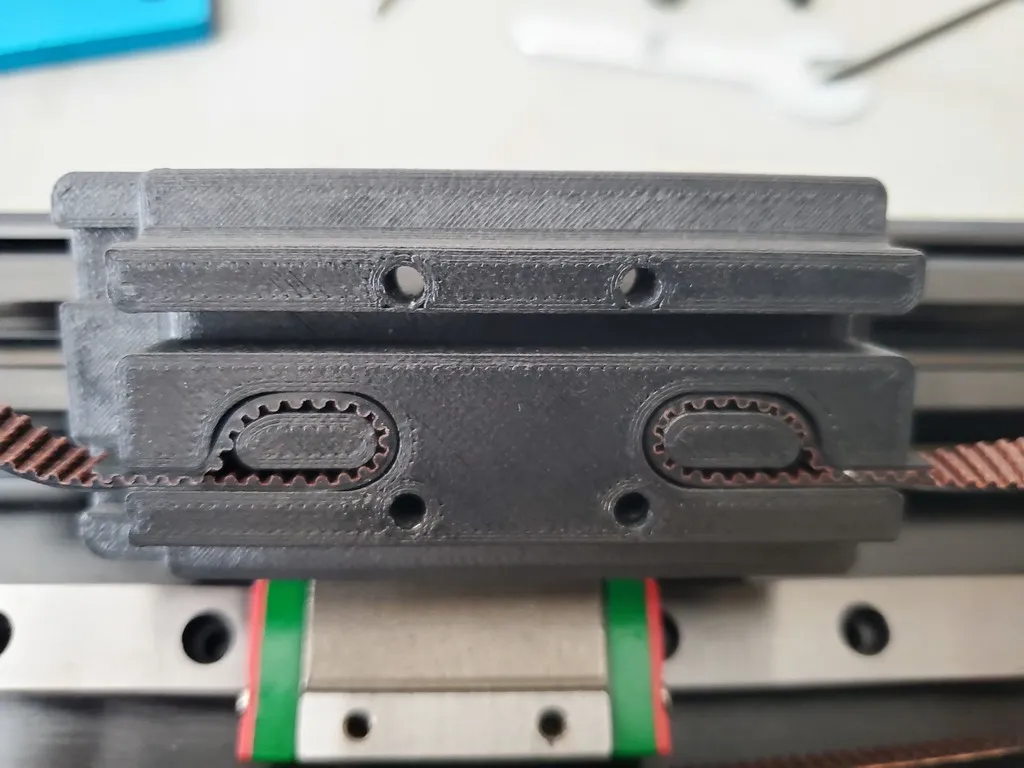

Đỉnh của bánh răng truyền động đến tấm là 20mm như hình đã cho, cũng như khi lắp dây đai vào giá đỡ không cần phải đẩy nó vào hết mà giữ cho nó phẳng với đỉnh của giá đỡ.

Tôi cũng đã thay thế dây đai truyền động bằng dây đai Gates như được khuyến nghị bởi Nadeon và tôi đã có một pully bị rung lắc nên đã mua những cái mới trên Amazon.

Nhưng máy của bạn có thể ổn, chỉ muốn đề cập đến điều đó phòng khi cần.

GIẢI THÍCH VỀ CÁC GIÁ ĐỠ ĐÃ ĐƯỢC SỬA ĐỔI

Sử dụng thiết kế của Nadeon và shaunppl cho các giá đỡ.

Tôi đã thiết kế giá đỡ này để bao gồm tấm gắn trong một thiết kế đơn giản.

Tôi không thích cách mà tấm gốc có những lỗ lớn nơi mà các vít có thể di chuyển xung quanh, cộng thêm đó là sở thích cá nhân, tôi không thích các ren nhựa nhưng tôi chắc rằng các ren nhựa sẽ giữ được.

Kích thước giống như hàng gốc.

Nếu có bất kỳ câu hỏi nào, đừng ngần ngại hỏi, tôi đã mất một tuần để hoàn thành việc nâng cấp nhưng đó là vì gia đình và công việc cộng với thời gian thiết kế.

CHÚC BẠN VUI VẺ VÀ THƯỞNG THỨC !!
