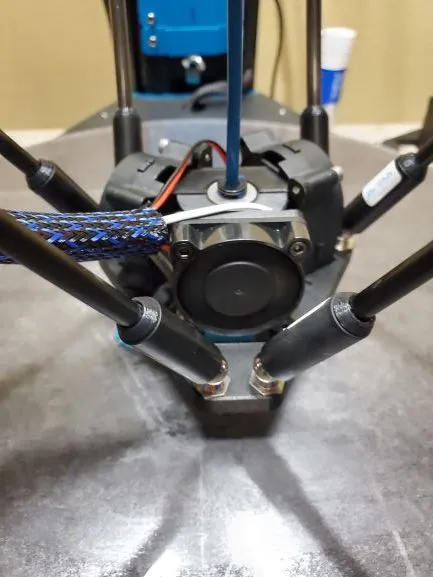

Bảng hiệu Anycubic Predator với Magballs và ốc vít nhúng

2nd remix từ Versus3D thiết kế tuyệt vời.

https://thingiverse.com/thing:3757187

Tôi chưa bao giờ thích những ren nhựa nhỏ và mặc dù các phụ kiện cho các viên bi từ Hayden hoạt động rất tốt, tôi muốn có mọi thứ trong một cụm và việc tiết kiệm trọng lượng là đáng kể khi chuyển từ nhôm sang nhựa mà không làm giảm chất lượng đối với tôi.

Hoạt động tuyệt vời trong vài tuần, việc thử nghiệm đã hoàn tất.

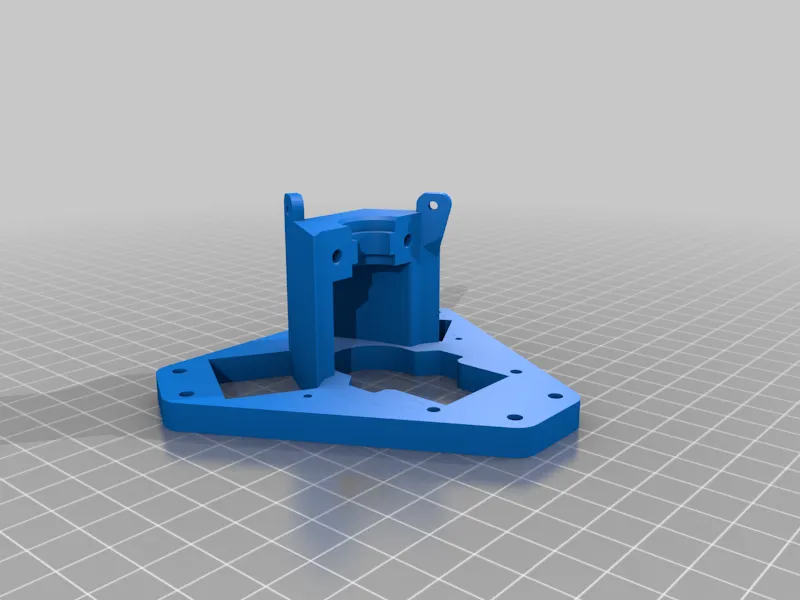

Tôi đã thiết kế tấm hiệu ứng này với các khe cho 3 đai ốc M2 để gắn quạt và 2 đai ốc M3 cho tấm kim loại dùng để gắn vào cảm biến định vị.

Tôi đã thực hiện một vài sửa đổi cho thiết kế để thoát khí nóng hiệu quả hơn và đã xem xét toàn bộ thiết kế để sửa các khoảng trống, v.v. và làm cho mọi thứ đối xứng.

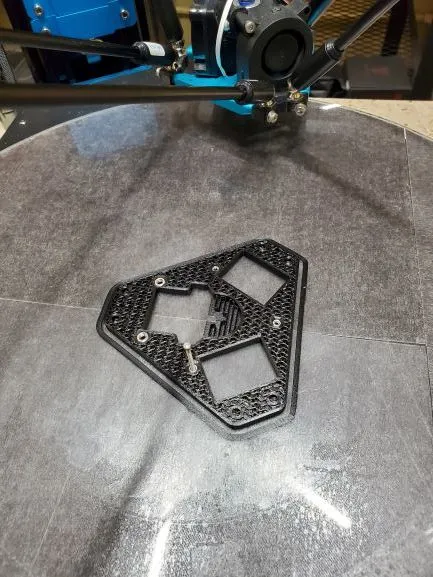

Tôi đã sử dụng MatterHackers Carbon Fiber PETG và thực hiện thay đổi màu hoặc tạm dừng ngay tại điểm mà các ốc vít đang được bao phủ bởi nhựa, nhúng các đai ốc vào thiết kế.

Mọi thứ đều hoàn hảo đối xứng, nơi trung tâm của E3DV6 gắn vào hiệu ứng với khoảng cách tiêu chuẩn của các viên bi là 76mm. Giống như nó đã được dự định ban đầu với các bộ chuyển đổi của Hayden.

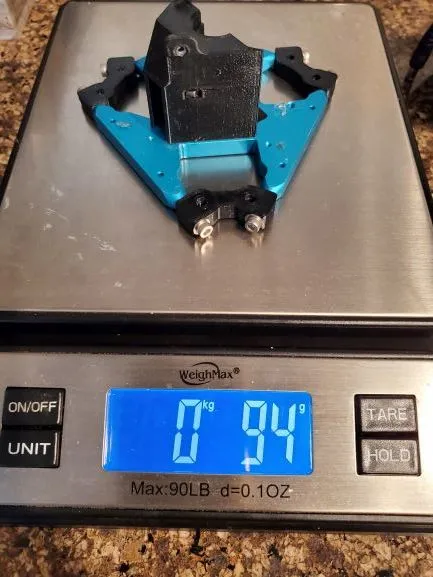

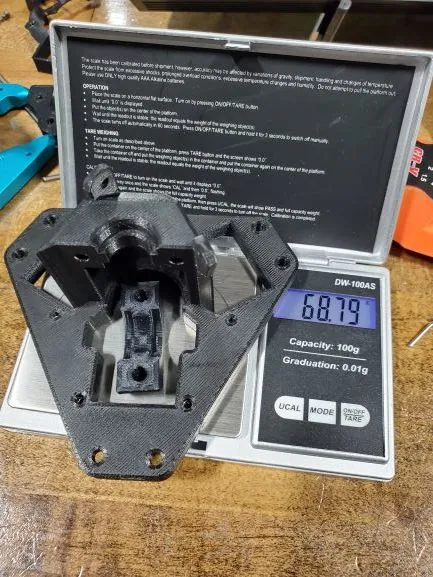

Tôi đã lắp đặt thiết kế ban đầu của mình với hiệu ứng nhôm và gắn nhựa e3dv6 ở trên cùng với trọng lượng 94 gram, thiết kế mới này khoảng 68 gram, tiết kiệm trọng lượng đáng kể nhưng phụ thuộc vào mức độ lấp đầy.

Tôi đã sử dụng 15% gyroid.

Xin lưu ý tôi sử dụng quạt 4020, vì vậy về cơ bản hiệu ứng có 5 lỗ, 3 cho quạt và 2 cho tấm cân bằng.

Nếu bạn sử dụng bộ quạt tiêu chuẩn thì điều này sẽ không hoạt động vì các lỗ đã bị loại bỏ.

Một mẹo hay là khi chèn các đai ốc vào lúc tạm dừng, hãy sử dụng ốc vít để đẩy vào, giúp dễ dàng hơn khi đã chèn vào, sau đó vặn ra.

Sử dụng phiên bản quạt 4020 của Bakaks, nó là tốt nhất! https://www.thingiverse.com/thing:3878652

Xin đừng quên đăng ảnh khi bạn hoàn thành, thật thú vị khi các nhà làm khác thấy công sức của họ hữu ích.

Cài đặt In

Máy in:

Anycubic Predator

Rafts:
