Bộ chuyển đổi AnkerMake M5 cho giá đỡ cuộn filament Creality 3D

Tóm tắt

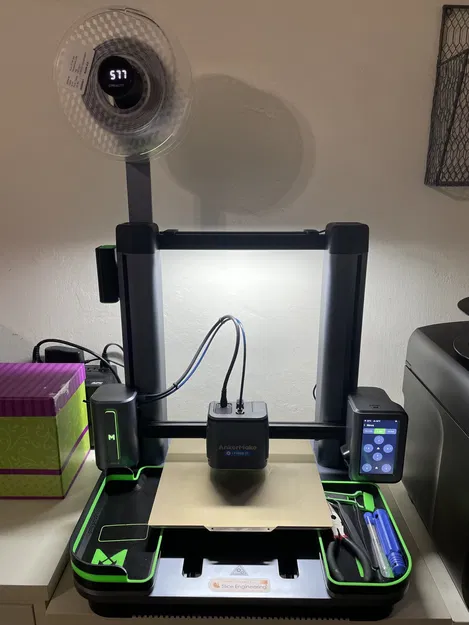

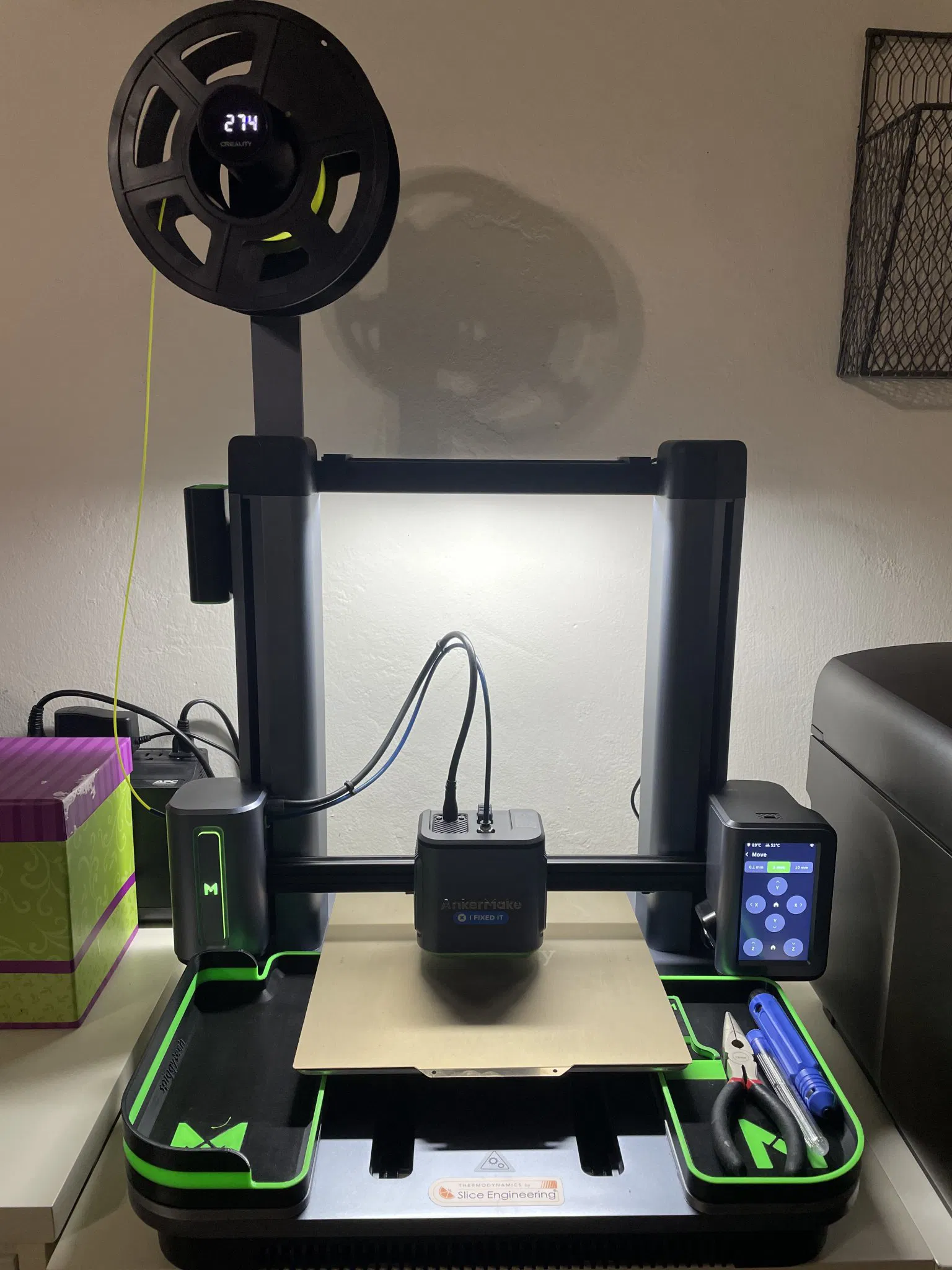

Một bộ chuyển đổi dễ lắp đặt cho máy in AnkerMake M5 để cho phép gắn giá đỡ cuộn dây 3D kỹ thuật số có thể cân của Creality.

Nếu phần mềm cắt của bạn chấp nhận định dạng .3mf, rất được khuyến nghị bạn sử dụng định dạng mô hình đó vào phần mềm cắt của bạn vì nó sẽ truyền dữ liệu đo lường đến phần mềm cắt của bạn và có thể cho phép một công việc in chính xác hơn. Tuy nhiên, kích thước tệp nhỏ hơn và hiệu quả hơn so với định dạng tệp STL thường được sử dụng.

Cài đặt In Được Khuyến Nghị

• Mật độ Điền - 60%
• Mẫu Điền - Hình chữ nhật căn chỉnh
• Số Lớp Trên & Dưới - 5 lớp mỗi loại
• Chiều Cao Lớp - 0.15mm (được khuyến nghị) hoặc 0.2mm
• Chu vi - Tối thiểu 5
• Vị trí đường nối - Phía sau
• Ủi - Bật (không bắt buộc, nhưng trông đẹp mắt)

Các Phần Cần Thiết

• (1) Giá đỡ cuộn dây kỹ thuật số 3D của Creality
• (1) Vít đầu phẳng M5x20mm
  • Đây là kích thước của vít giữ giá đỡ cuộn dây gốc của AnkerMake M5 vào giá đỡ cuộn dây của nó. Bạn có thể tái sử dụng vít đó, tuy nhiên tôi sẽ mua một số cái dự phòng phòng trường hợp bạn vô tình làm gãy vít.

Cài đặt

1. Gỡ cài đặt giá đỡ cuộn ban đầu của AnkerMake M5 (không tháo phần giá đỡ vì bộ chuyển đổi của tôi sẽ trượt qua phần trên của giá đỡ).
   • Nếu bạn hiện đang có giá đỡ cuộn OEM được gắn ở dưới cột Z-axis bên trái thay vì ở trên cùng của nó, thì bạn sẽ cần di chuyển giá đỡ lên trên cùng của cột thêm nữa.
2. Sau khi in bộ chuyển đổi của tôi, KHÔNG tiến hành gắn bộ chuyển đổi ngay lập tức hoặc bạn sẽ có nguy cơ làm gãy vít M5x20mm khi siết chặt và bạn sẽ không phải là một người vui vẻ. Làm thế nào tôi biết điều này? Tôi đã thử điều này một lần và hóa ra nhựa khá mạnh và nếu vít được vặn quá nhanh, nó sẽ làm gãy vít.
   • Thay vào đó, sử dụng ngón cái và ngón trỏ của bạn, căn chỉnh vít với lỗ và sau đó bằng cách sử dụng đầu Hex 3, áp dụng lực xuống không quá mức trong khi từ từ xoay vít theo khoảng thời gian 3-5 giây và lặp lại khoảng thời gian liên tục để đưa vít vào hoàn toàn trong nhựa cho đến khi đầu phẳng của vít bằng phẳng với tường của bộ chuyển đổi để “chuẩn bị cho vít”. Điều này sẽ hỗ trợ trong việc ren mượt mà trong nhựa và làm cho vít trong tương lai dễ dàng hơn để nới lỏng và siết chặt. ( :P )! Khi đã được vặn hoàn toàn, hãy cẩn thận nới lỏng vít (trái nới lỏng, phải siết chặt).

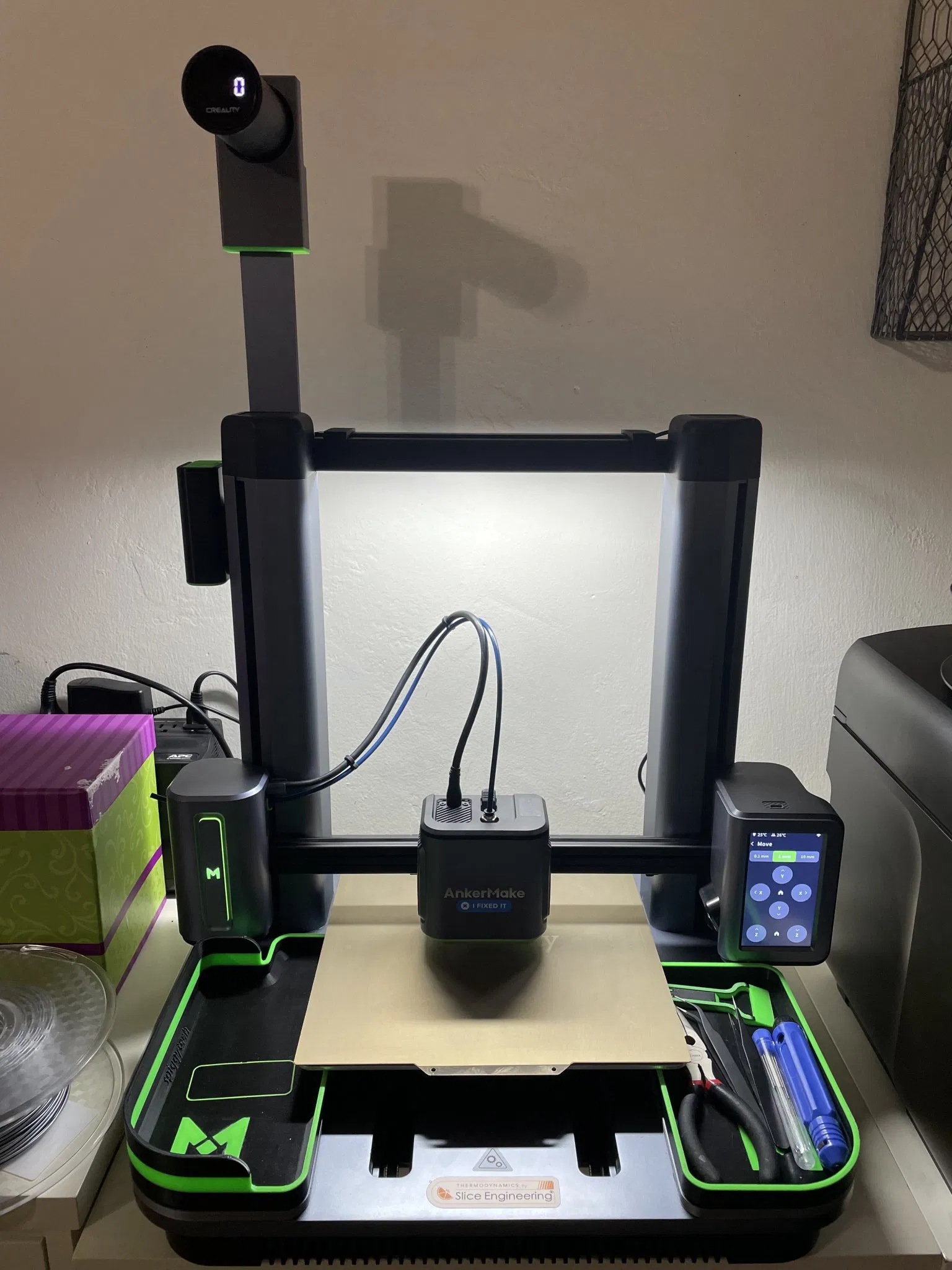

3. Việc lắp đặt bộ chuyển đổi của tôi tương đối dễ dàng, vì vậy hãy bắt đầu vì bạn đã sẵn sàng! Trượt phần dưới của bộ chuyển đổi qua phần trên của giá đỡ mà lẽ ra phải được gắn ở phía sau cột Z-axis bên trái của bạn.
   • Hướng của bộ chuyển đổi như sau:

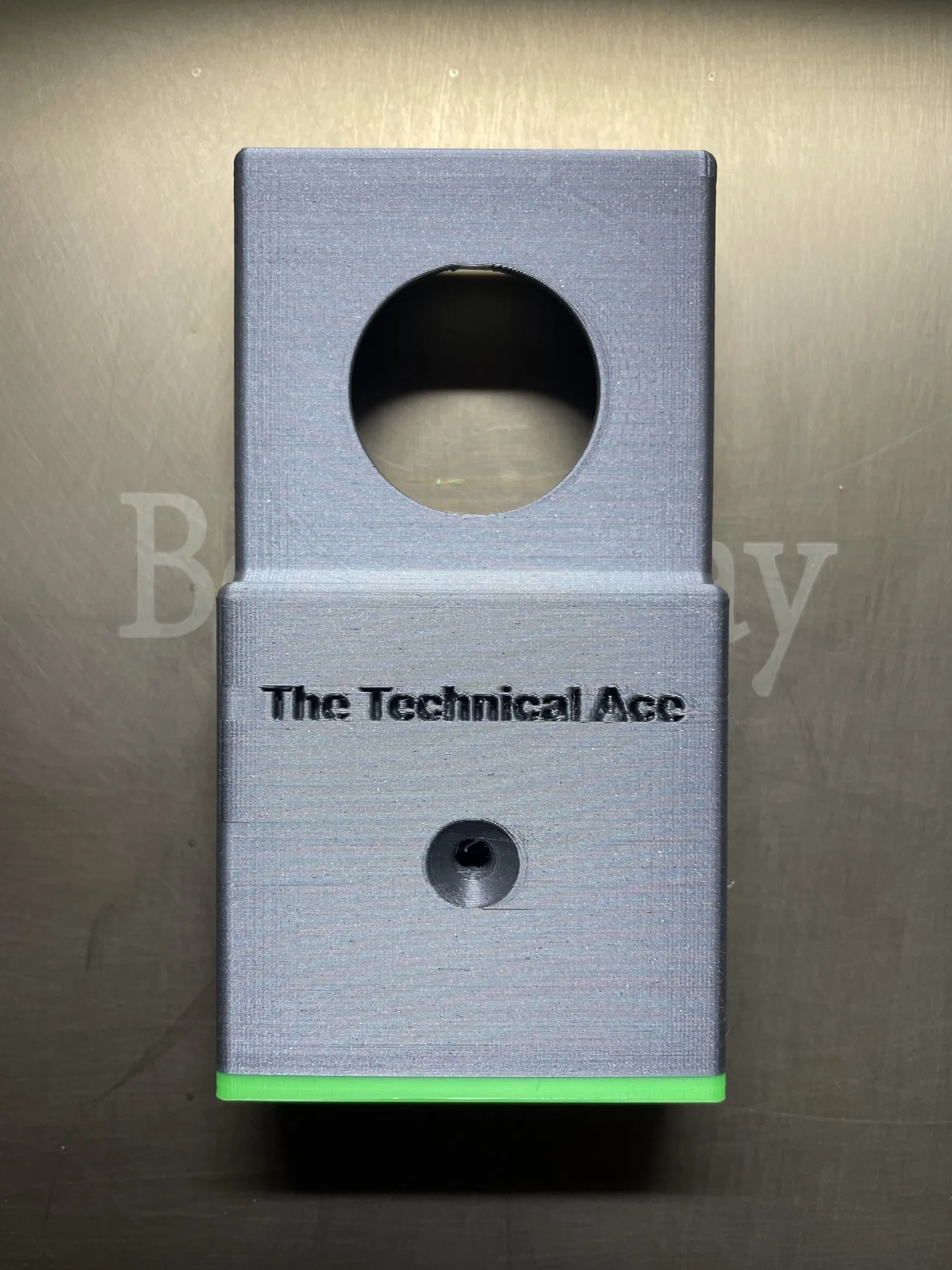

     • Mặt sau của bộ chuyển đổi hiển thị lỗ vít và chữ “The Technical Ace”
     • Mặt trước của bộ chuyển đổi không có lỗ vít hoặc chữ, nhưng có một lỗ lớn hơn nhiều ở phía trên của bộ chuyển đổi.

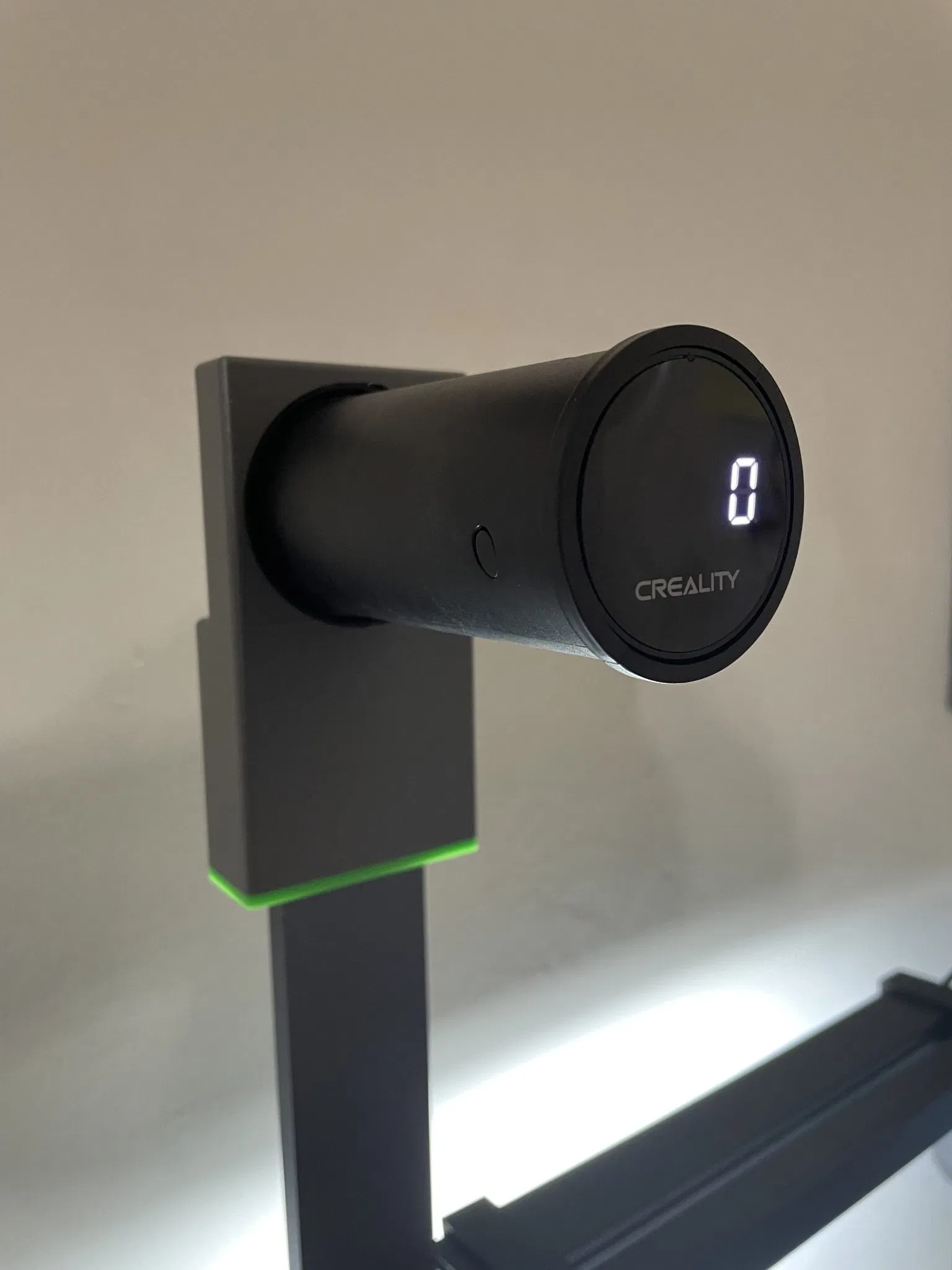

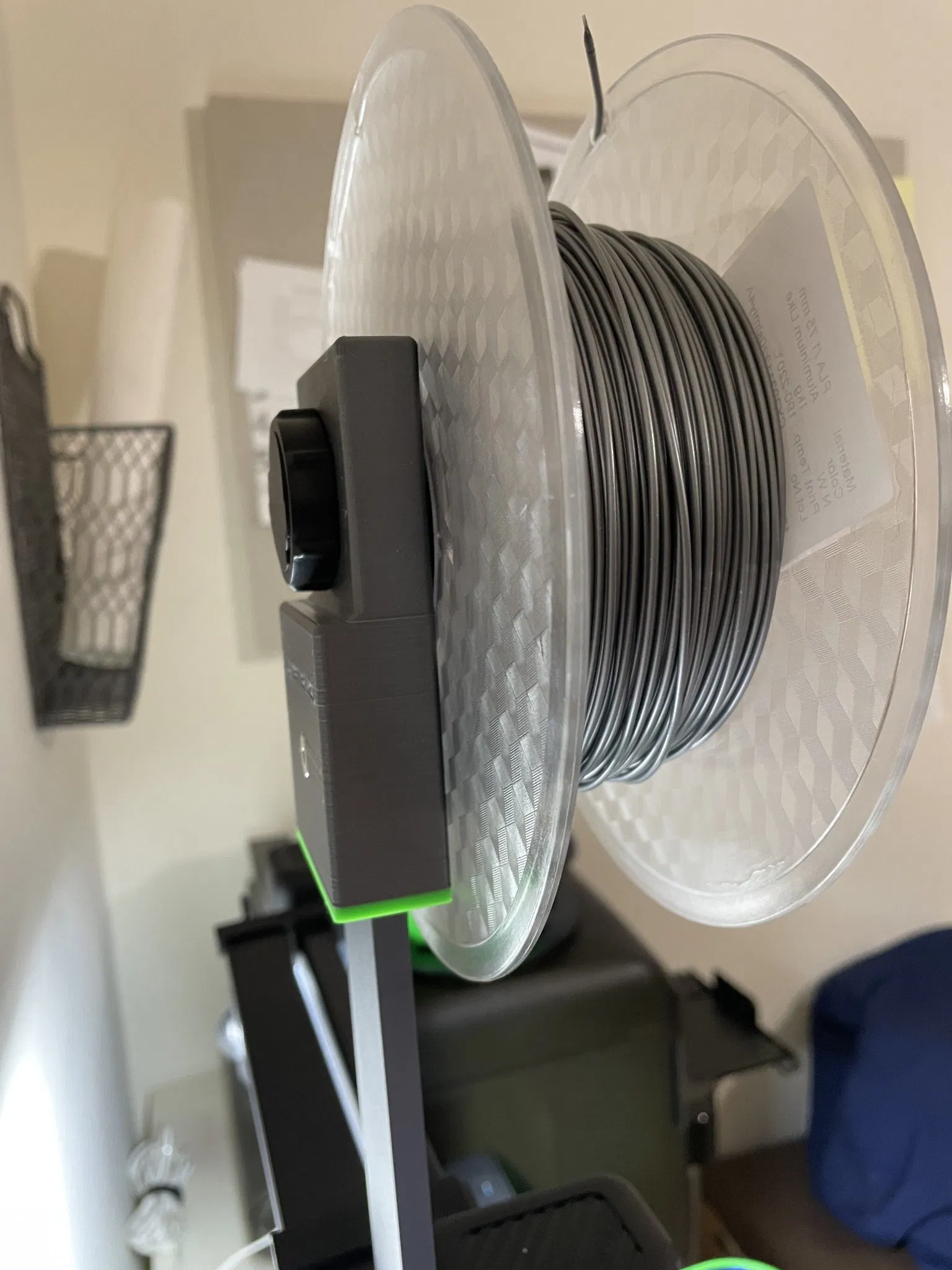

Với sự hỗ trợ của một đầu Hex 3 bit và ngón tay của bạn, căn chỉnh vít M5x20mm vào lỗ ren của bộ chuyển đổi và từ từ vặn vít theo các khoảng thời gian 3-5 giây và lặp lại khoảng thời gian liên tục để vặn vít vào hoàn toàn trong nhựa cho đến khi đầu phẳng của vít bằng phẳng với tường của bộ chuyển đổi. Bộ chuyển đổi hiện đã được lắp đặt và bạn sẽ có thể lắp đặt giá đỡ cuộn dây Creality 3D Digital Spool Rack mới của bạn! 5. Để lắp đặt Creality 3D Digital Spool Rack vào bộ chuyển đổi của tôi, hãy mở khóa cơ chế khóa mà được khóa sẵn bằng cách xoay ngược chiều kim đồng hồ và giữ cơ chế khóa trong một tay trong khi bạn tiến hành bước tiếp theo. 6. Chèn đầu của Creality 3D Digital Spool Rack có các khe cho cơ chế khóa kết nối và nhẹ nhàng đẩy giá đỡ cuộn vào bên trong, chú ý rằng logo Creality ở mặt trước của thiết bị KHÔNG bị nghiêng hoặc lộn ngược. Nó nên chỉ cần một lực tối thiểu (nếu có) và nỗ lực để chèn vào bộ chuyển đổi. Khi đã được chèn hoàn toàn, đầu nhỏ hơn của Creality 3D Digital Spool Rack sẽ nhô ra khỏi lỗ nhỏ hơn của bộ chuyển đổi, cho phép bạn dễ dàng cố định giá đỡ với cơ chế khóa. Chúc mừng, bạn đã hoàn thành việc lắp đặt!
