Vỏ bảo vệ cho mô-đun NFC RFID PN532 v3

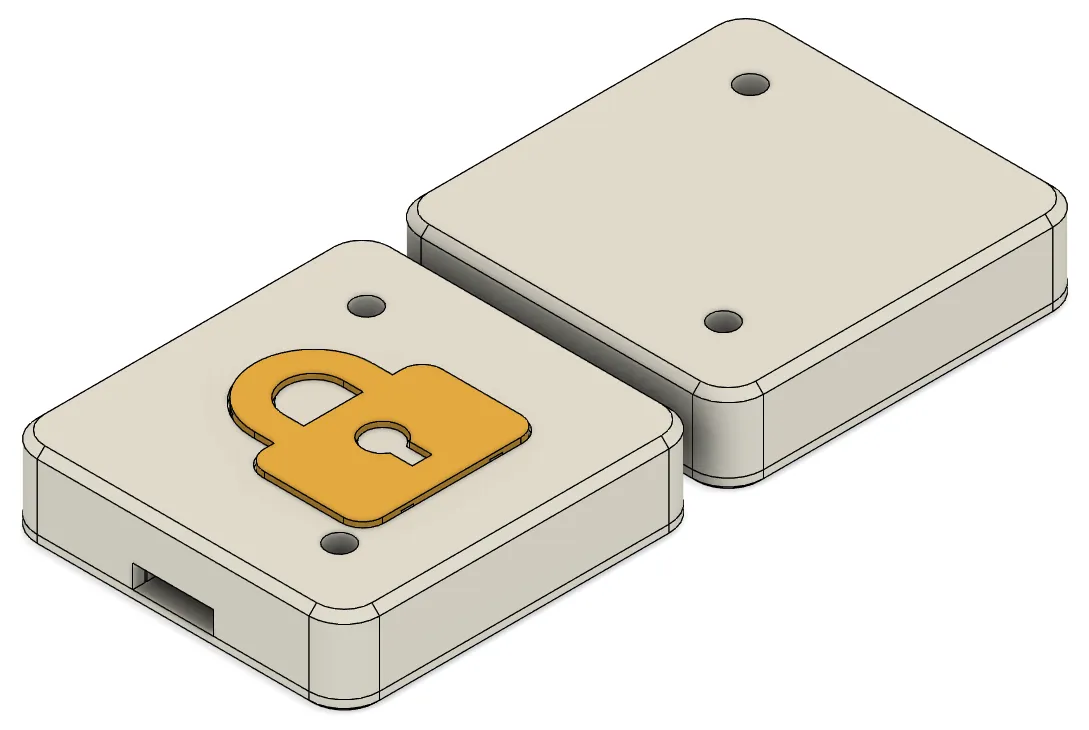

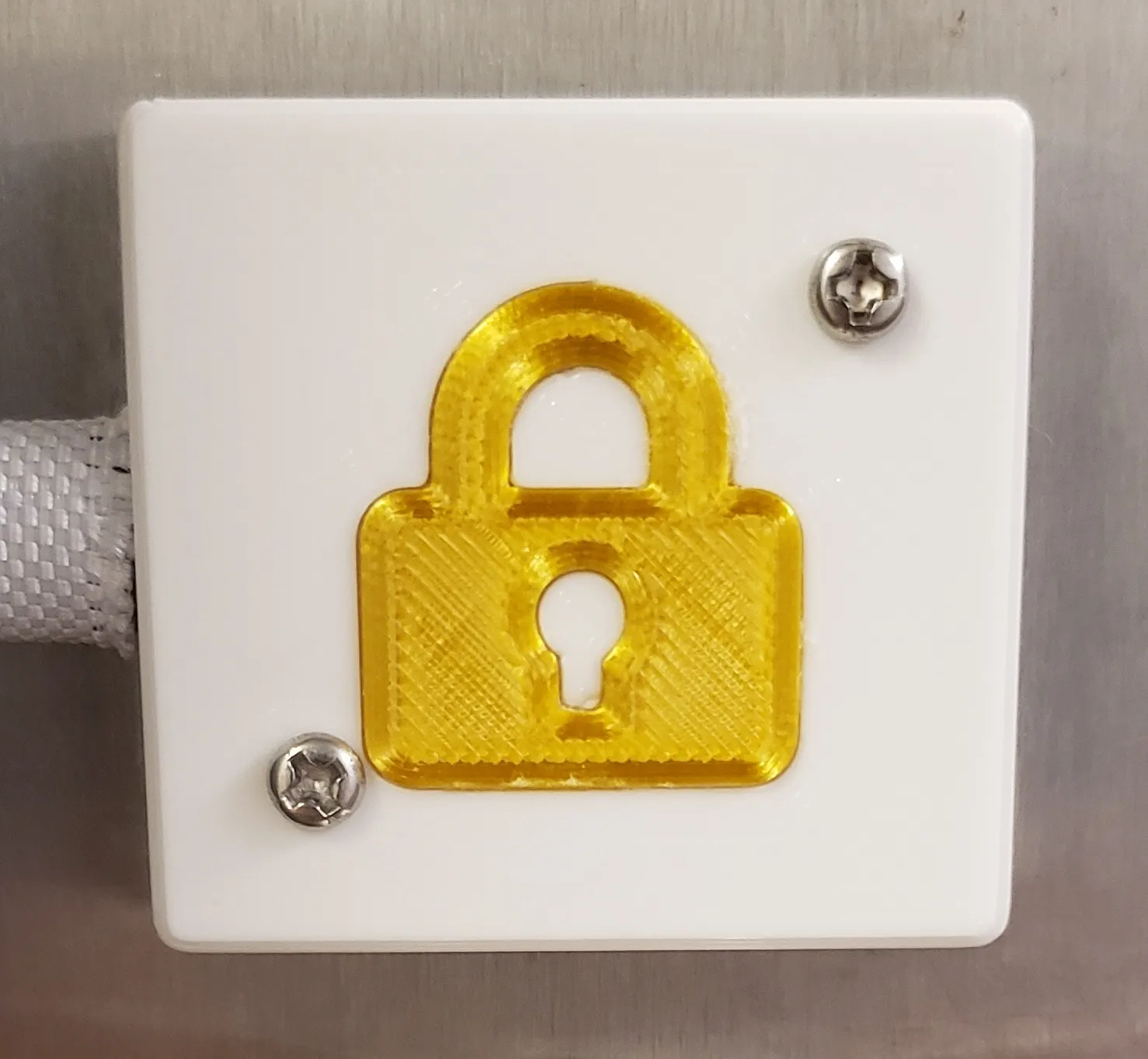

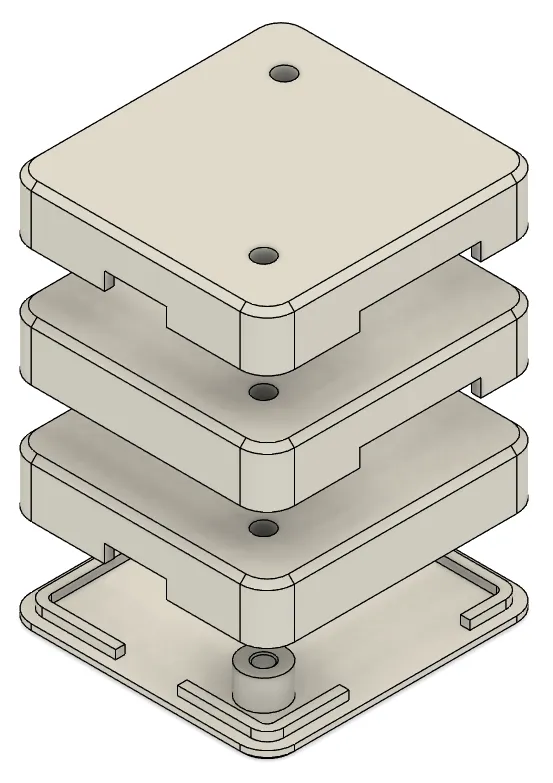

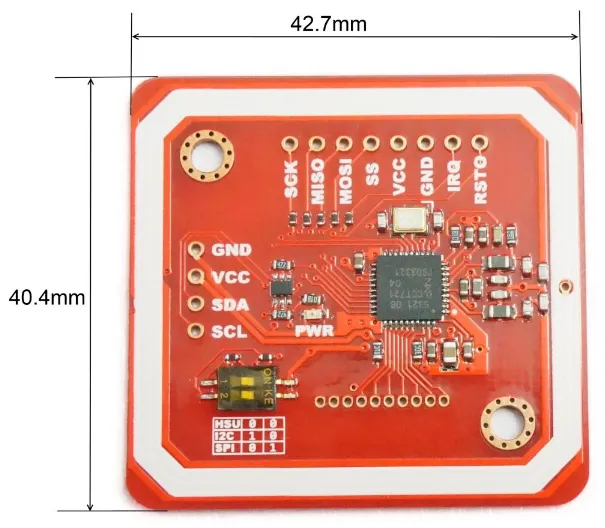

Vỏ nhỏ cho mô-đun NFC RFID PN532 của Elechouse v3. Dựa trên nhưng không làm lại từ thiết kế của aix150. Cái của tôi là cho một ổ khóa, đó là lý do tôi tạo ra phiên bản gốc với thiết kế ổ khóa trên nắp. Phần đáy cũng có một phần lõm cho băng dính dày mà tôi đã sử dụng để gắn nó vào cửa. Tôi đã loại bỏ những tính năng đó để tạo ra các phiên bản đơn giản cho mục đích chung và sau đó thêm các phiên bản nắp trong trường hợp bạn đang sử dụng SPI hoặc nếu bạn có cả hai bộ chân cắm được gắn.

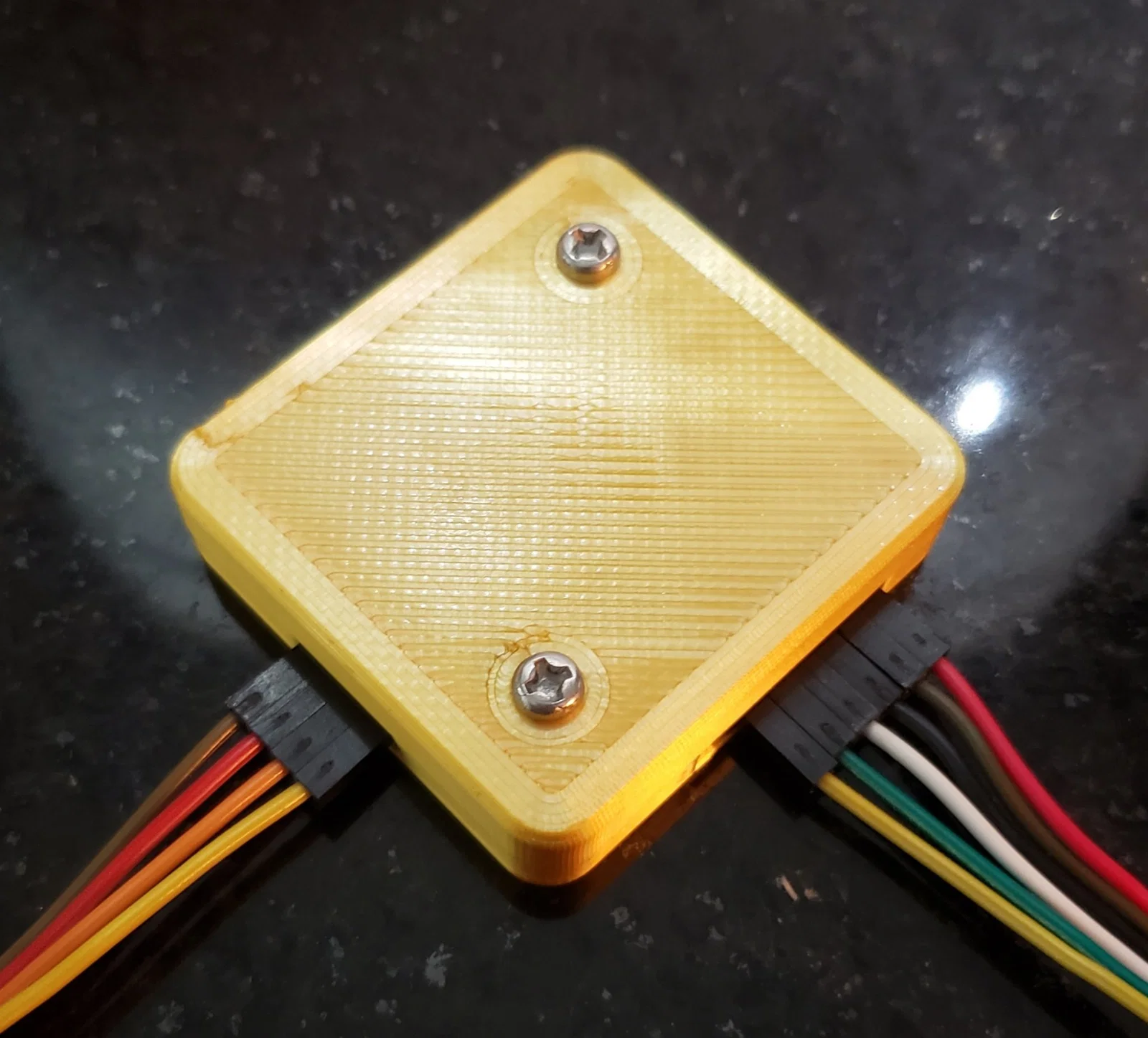

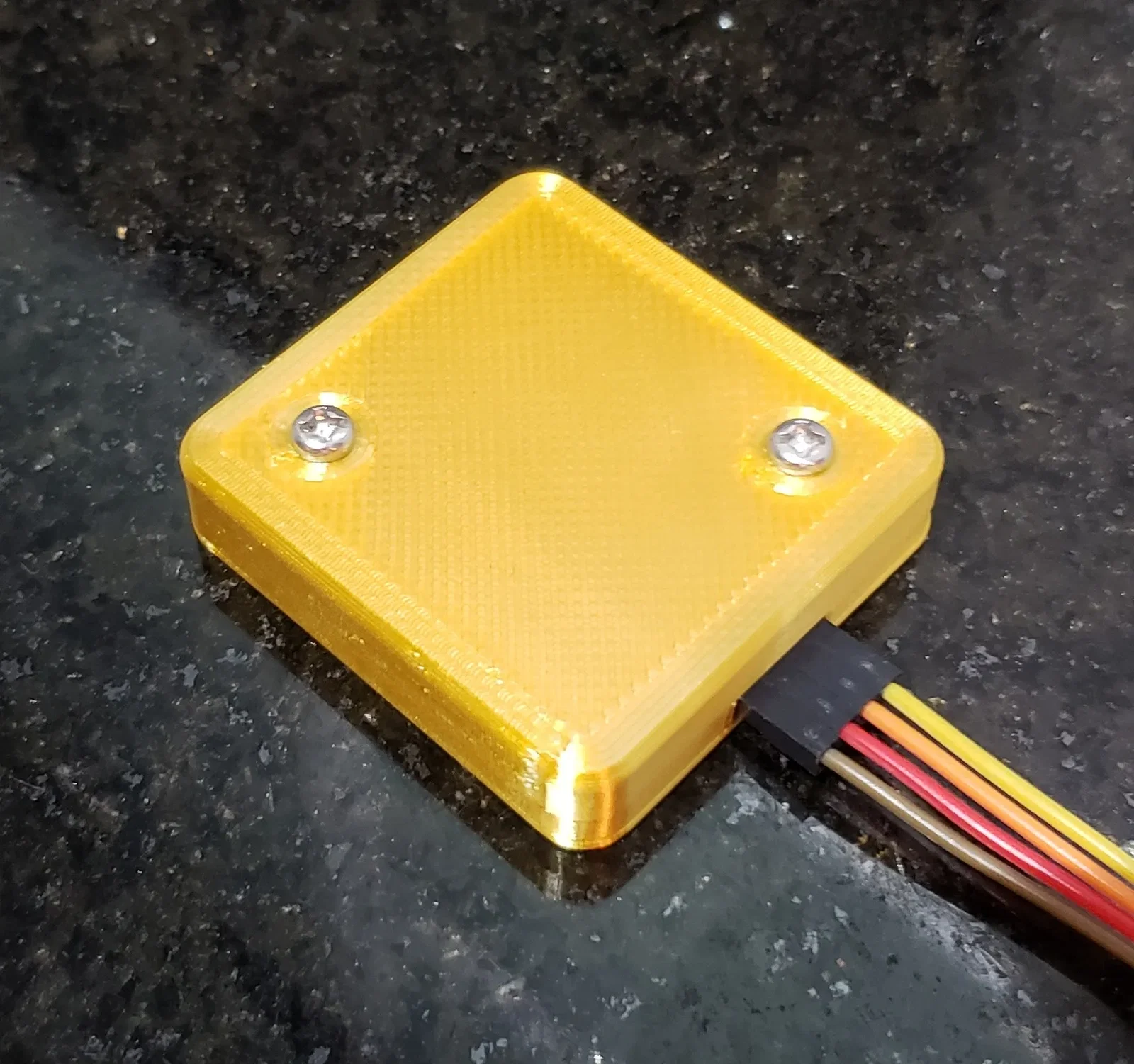

So với phiên bản gốc, phiên bản này lật ngược bảng mạch để đặt đầu nối gần đáy và sử dụng hai vít M3 dài 8mm để gắn mọi thứ lại với nhau. Nó nhỏ nhất có thể với chiều cao khoảng ~11mm (cộng với đầu vít) với tường dày 1.6mm và độ dày trên/dưới 1.5mm.

In bằng PLA với chiều cao lớp 0.25mm mà không cần hỗ trợ (lật nắp). Các phiên bản không đơn giản có hỗ trợ tích hợp để giúp việc cầu nối. Chúng được gắn vào mô hình với các bức tường mỏng đủ để không nên được in.
