Bộ lọc HEPA+Carbon cho hộp đựng Prusa/Bambu Lab X1C/P1P

Tôi đã thiết kế bộ lọc không khí này để sử dụng tối thiểu các bộ phận đặc biệt. Xây dựng nó hôm nay, không cần nam châm, chèn đồng hoặc quạt hiệu suất cao! Đọc ở đây về lý do tại sao bạn nên có một bộ lọc không khí: https://github.com/nevermore3d/Nevermore_Micro#about-the-nevermore-micro Tại sao chọn mô hình này: - Thể tích bộ lọc lớn, gấp 2-3 lần so với đối thủ

• Nếu bạn có một quạt vỏ PC và truy cập vào Home Depot, bạn có thể xây dựng mô hình này hôm nay

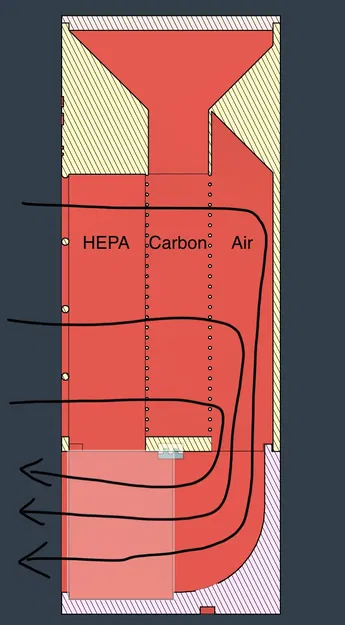

• Bộ lọc lớn và đường dẫn luồng không khí mới làm giảm áp suất tĩnh và cho phép sử dụng quạt vỏ PC
• Kích thước 124x60mm vừa vặn bên trong một vỏ Bambu, Prusa hoặc Voron
• In trên một tấm xây dựng duy nhất
• Không yêu cầu chèn nhiệt hoặc phần cứng kỳ lạ

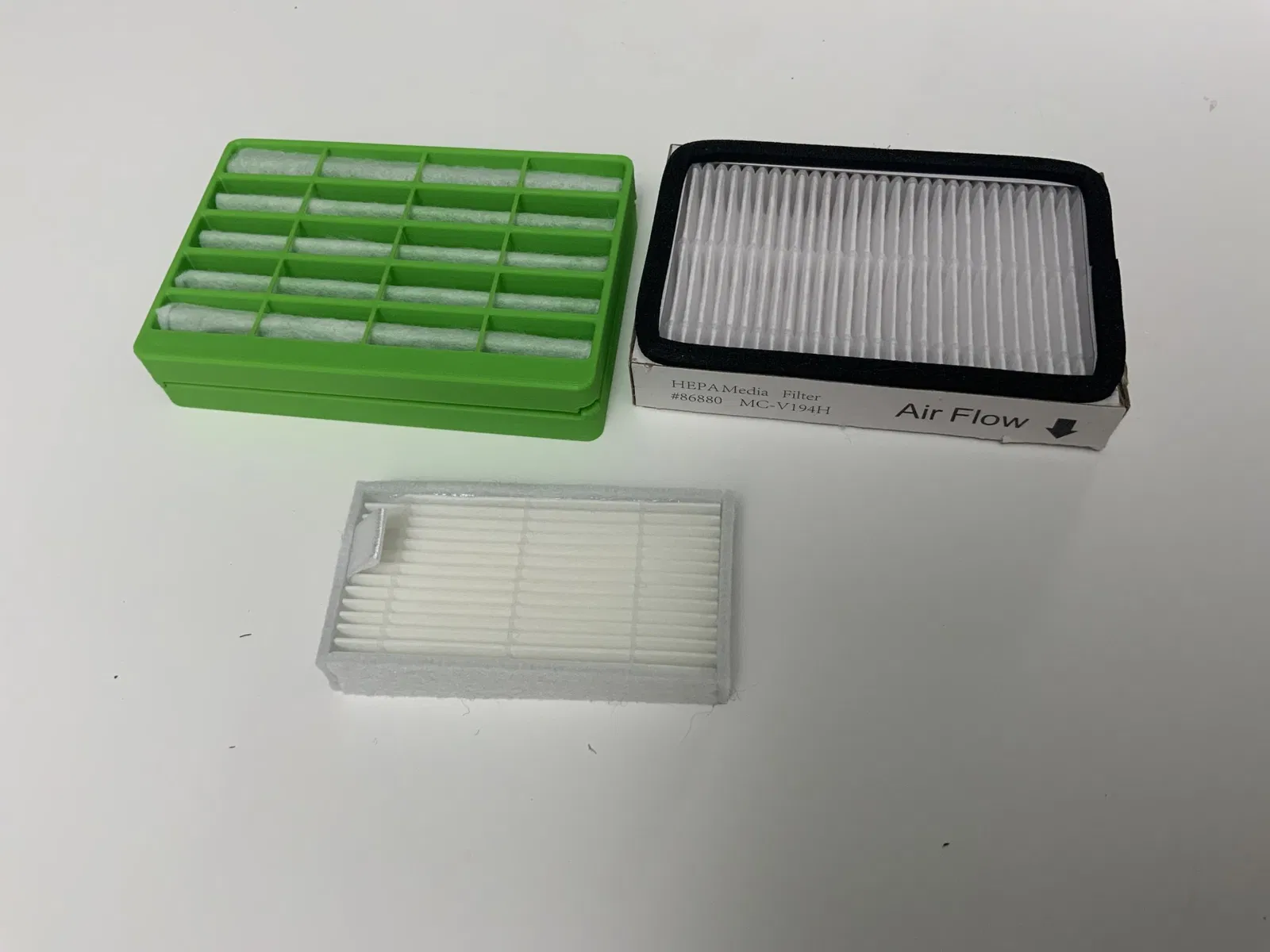

• Tệp CAD Fusion360 có sẵn, chào đón các bản remix Bộ lọc HEPA được hỗ trợ: - Ưu tiên: - Bộ lọc chân không 86880/MC-V194H - Sử dụng "filter_caddy_110x74x21.stl” - Ưu tiên do diện tích bề mặt lớn và gioăng tích hợp - https://www.amazon.com/gp/product/B07RM31JCH/
• Dự phòng: - Bộ lọc chân không 8040 - Sử dụng "filter_caddy_82x41x14.stl” - https://www.amazon.com/gp/product/B0782T7L6P/

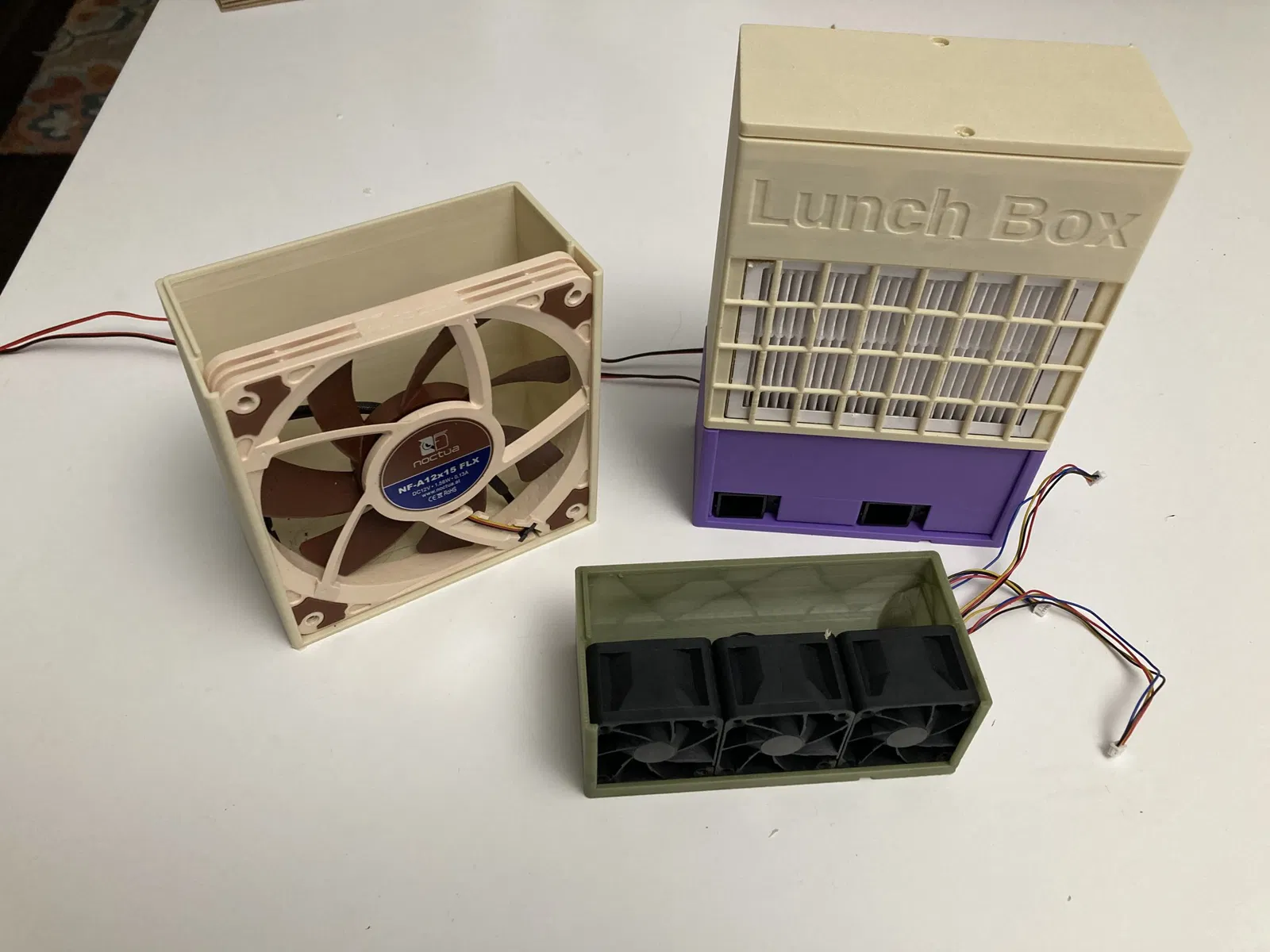

• Lựa chọn Home Depot: - Bất kỳ bộ lọc lò sưởi nào, cắt theo kích thước và gắn vào khung in - Sử dụng “furnace_filter.stl” với "filter_caddy_110x74x21.stl” - Nâng cấp lên bộ lọc chân không sau Quạt được hỗ trợ: - Ưu tiên: - 3x quạt server trục 40x28mm - Sử dụng “axial_fan_caddy_40x28.stl” - Ưu tiên do áp suất tĩnh cao và chất lượng đáng tin cậy - Những cái này có sẵn với giá rẻ trên thị trường đã qua sử dụng từ các máy chủ ngừng hoạt động - Tìm kiếm trên Amazon với từ khóa “quạt 4028” và tìm một gói 10 cái với những đánh giá phàn nàn rằng chúng bị bụi và có nhãn sai - https://www.amazon.com/s?k=4028+fan - Quạt 40x20mm sẽ vừa nhưng tôi ít tự tin về chất lượng
• Dự phòng: - 2x quạt thổi 5015 - Sử dụng “blower_caddy_52x15.stl” và “blower_duct_52x15.stl” - https://www.amazon.com/GDSTIME-Brushless-Bearing-Cooling-Extruder/dp/B0B1V6JTB8
• Các lựa chọn thay thế mà bạn có thể đã có ở đâu đó trong ngăn kéo - 1x quạt PC 120mm hoặc 92mm - Sử dụng “axial_fan_caddy_120x25.stl” hoặc “axial_fan_caddy_92x25.stl” - Nâng cấp lên quạt server sau Than hoạt tính (tùy chọn): - https://github.com/nevermore3d/Nevermore_Micro#nevermore-3d-printer-carbon Cài đặt in: - Đây là một mô hình lớn, một tường và 5% độ đầy khối sẽ in nhanh hơn Vật liệu in: - Tôi đã thử nghiệm bằng PLA, bạn có thể muốn sử dụng PETG hoặc ABS nếu in vật liệu nhiệt độ cao Điện dây: - Khoan một lỗ trên tường hoặc sàn của vỏ
• Lắp đặt dây
• todo: thêm hướng dẫn cho người bình thường Các phép đo lưu lượng không khí - todo: đo lưu lượng thể tích và so sánh cấu hình quạt và bộ lọc Nhật ký thay đổi - 2023-08-21 - Phát hành ban đầu
• 2023-08-22 - Thêm khoảng trống cho việc đi dây đến các bộ phận quạt thổi 5015
• 2023-08-24 - Thêm một tệp .3mf tất cả trong một - Thêm tệp CAD - 2023-08-25 - Thêm hướng dẫn về lựa chọn vật liệu in Cách đóng góp: - Đăng bài làm của bạn, nó giữ cho tôi có động lực để cải thiện mô hình khi tôi thấy mọi người sử dụng nó! Tôi đặc biệt tò mò muốn biết điều này phù hợp như thế nào trong một vỏ Prusa hoặc Qidi
• Đăng phản hồi, ý tưởng hoặc bản remix của bạn trong phần bình luận!
• Đăng một hướng dẫn kết nối dây! Công nhận: - Những người ở Nevermore cho bộ lọc không khí tuần hoàn gốc cho Voron
• @thrutheframe đã tạo ra BentoBox cho máy in Bambu
