Giá đỡ màn che nắng điều chỉnh cho xích đu

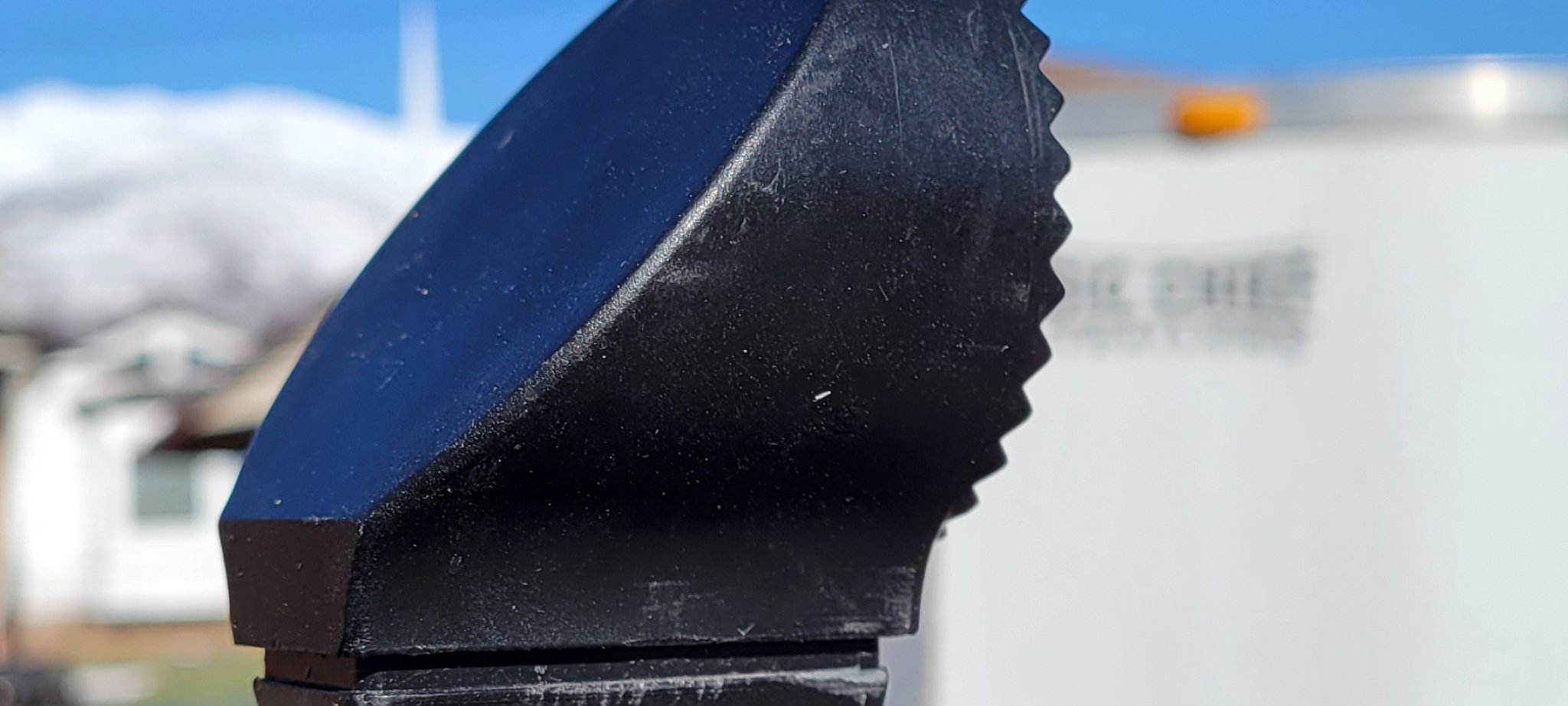

Hỗ trợ cho ô che nắng trên xích đu của tôi đã bị hỏng và tôi phát hiện ra rằng nó rất yếu và không có độ đầy (vì vậy tất nhiên nó đã dễ dàng bị hỏng). Tôi đã có thể tháo phần hỏng mắc kẹt bên trong và mô hình hóa nó trong SolidWorks và nhận ra rằng bất cứ thứ gì tôi in ra sẽ mạnh hơn phần gốc. Phần chèn vào thanh hỗ trợ của xích đu có kích thước 47.25mm x 23mm nếu kích thước này phù hợp với xích đu của bạn thì bạn có thể yên tâm. Nếu bạn cần điều chỉnh, hãy cho tôi biết và tôi có thể thực hiện điều chỉnh cho bạn nếu cần trong mô hình của tôi và đăng nó ở đây dưới dạng phiên bản mới. Đai ốc mà tôi đã sử dụng để gắn vào phía sau là đai ốc nylon khóa ren M8-1.25. Lỗ ở bên dài chèn vào hỗ trợ xích đu phù hợp với vít M2.5, bạn có thể khoan nó nếu cần.

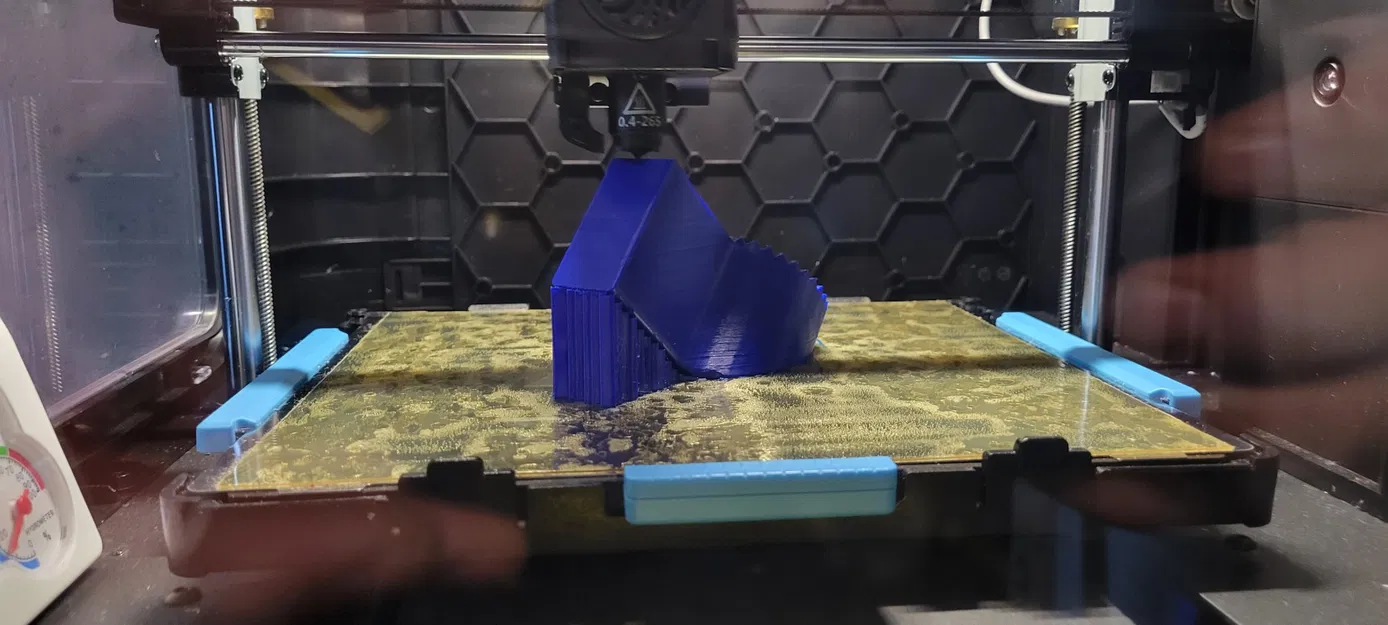

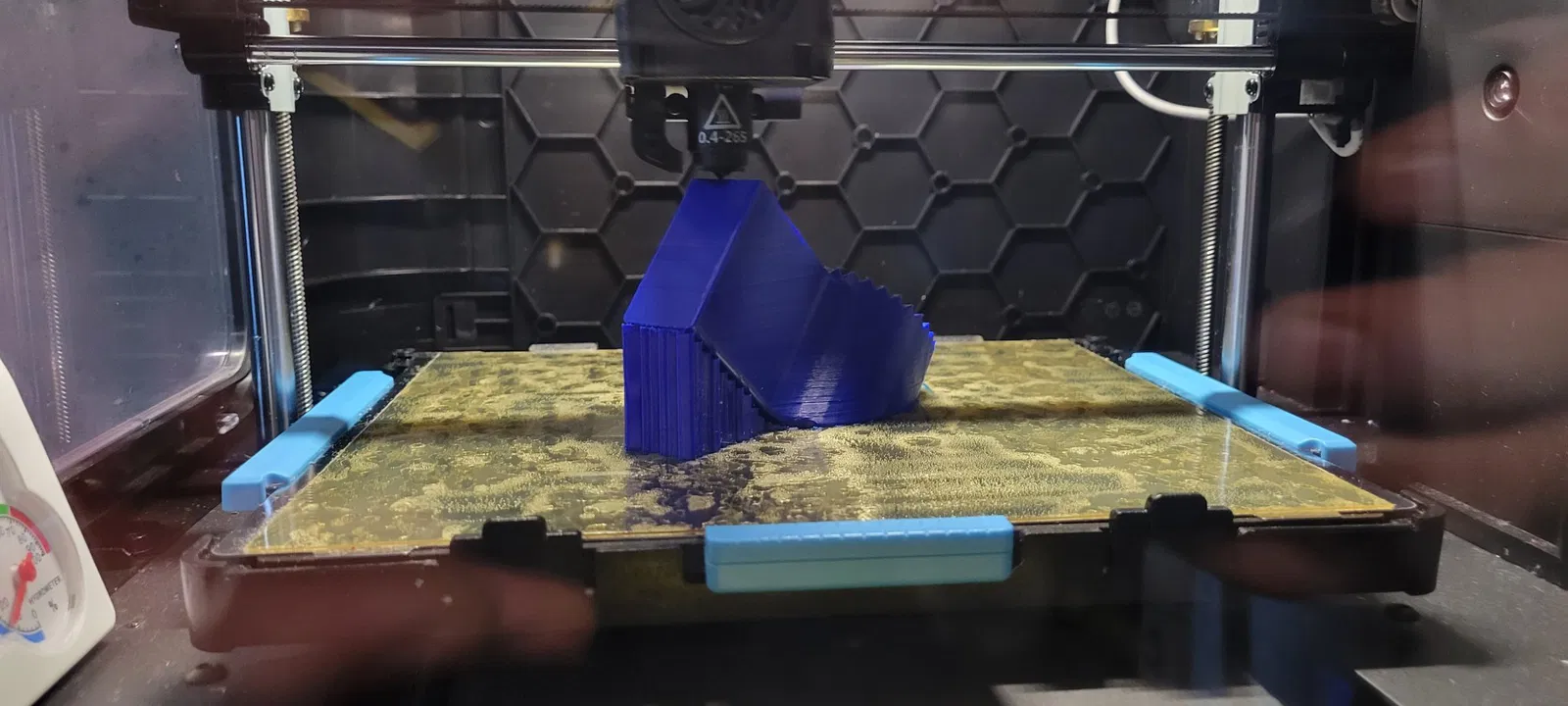

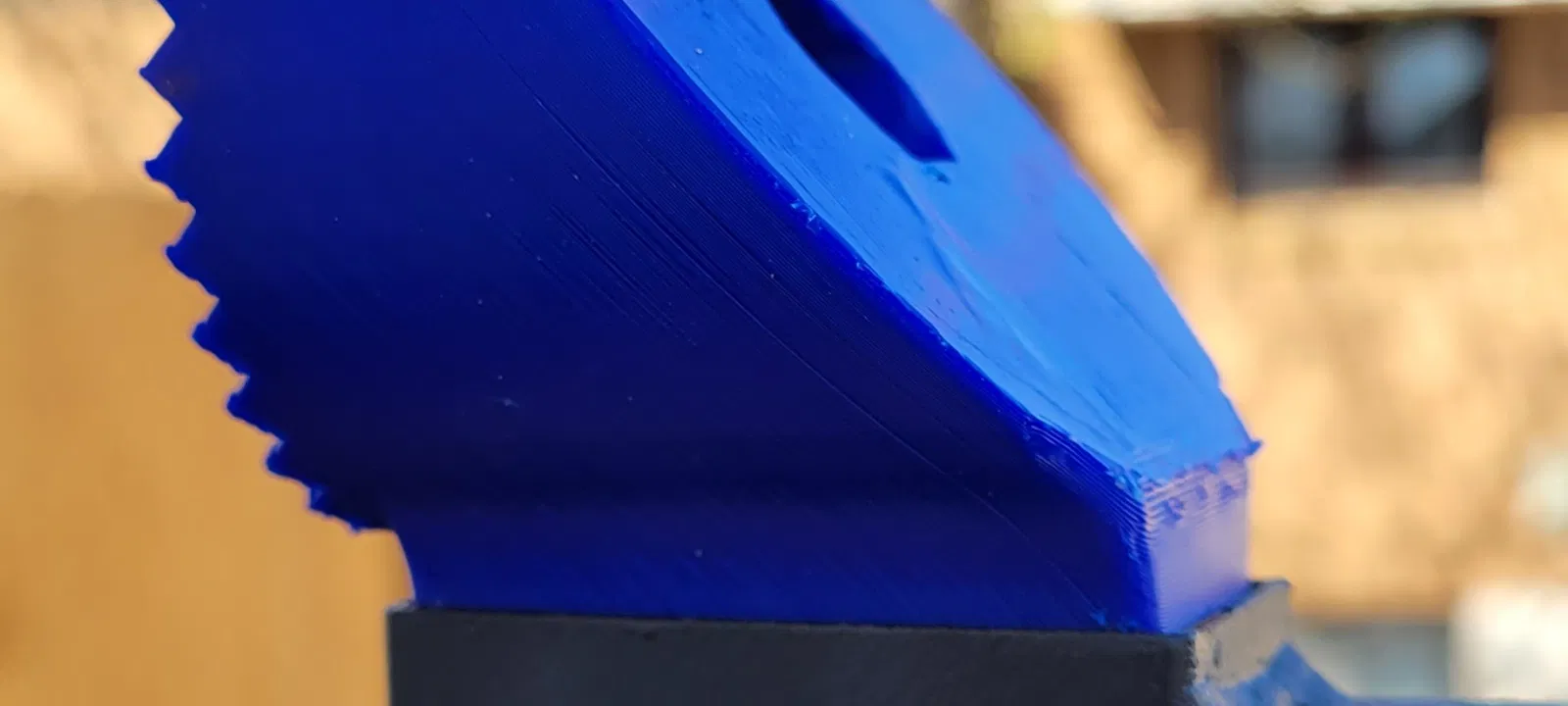

Tôi đề xuất in nó với mặt sau hướng xuống. Bạn có thể sử dụng giá đỡ hoặc không, nó có góc 40 độ và có thể in mà không cần chúng. Tôi đã chọn sử dụng chúng vì tôi đang sử dụng ASA.

ASA có khả năng chống UV và nước (ABS thì không chống UV và có tính hút ẩm) nên nó có thể chịu được ánh nắng và thời tiết tốt hơn. Nếu bạn sử dụng PLA, bạn có thể phải in lại trong tương lai nhưng không phải là mối quan tâm lớn nếu điều đó không làm bạn phiền lòng.

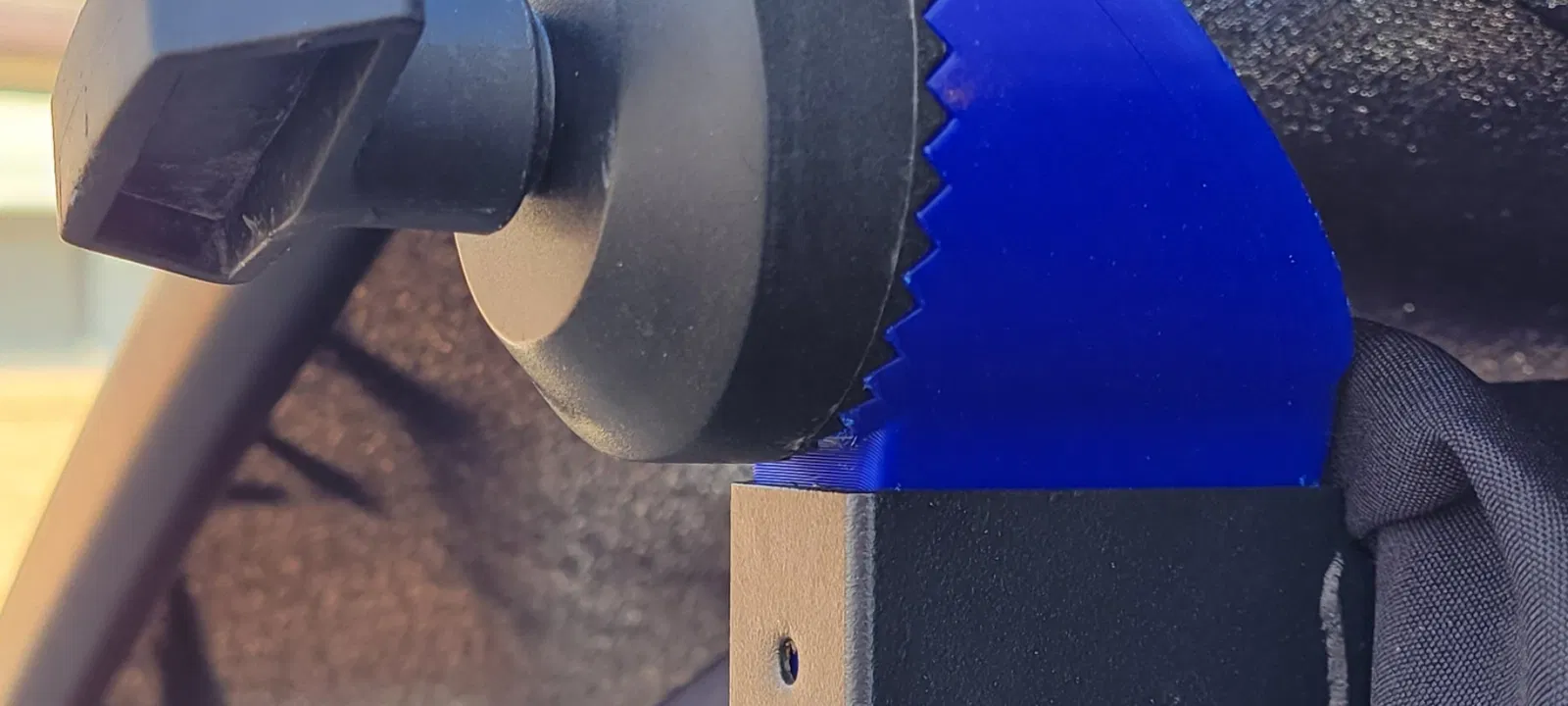

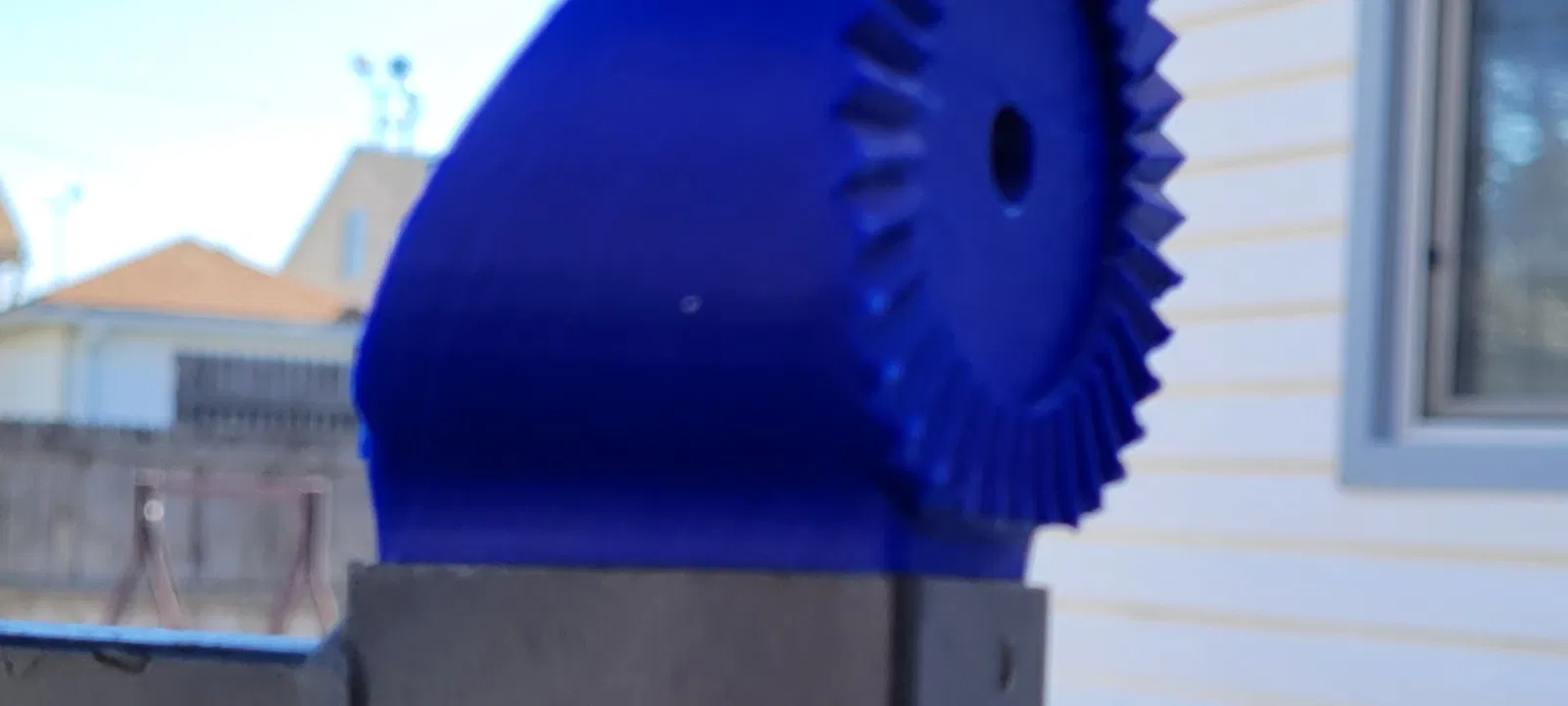

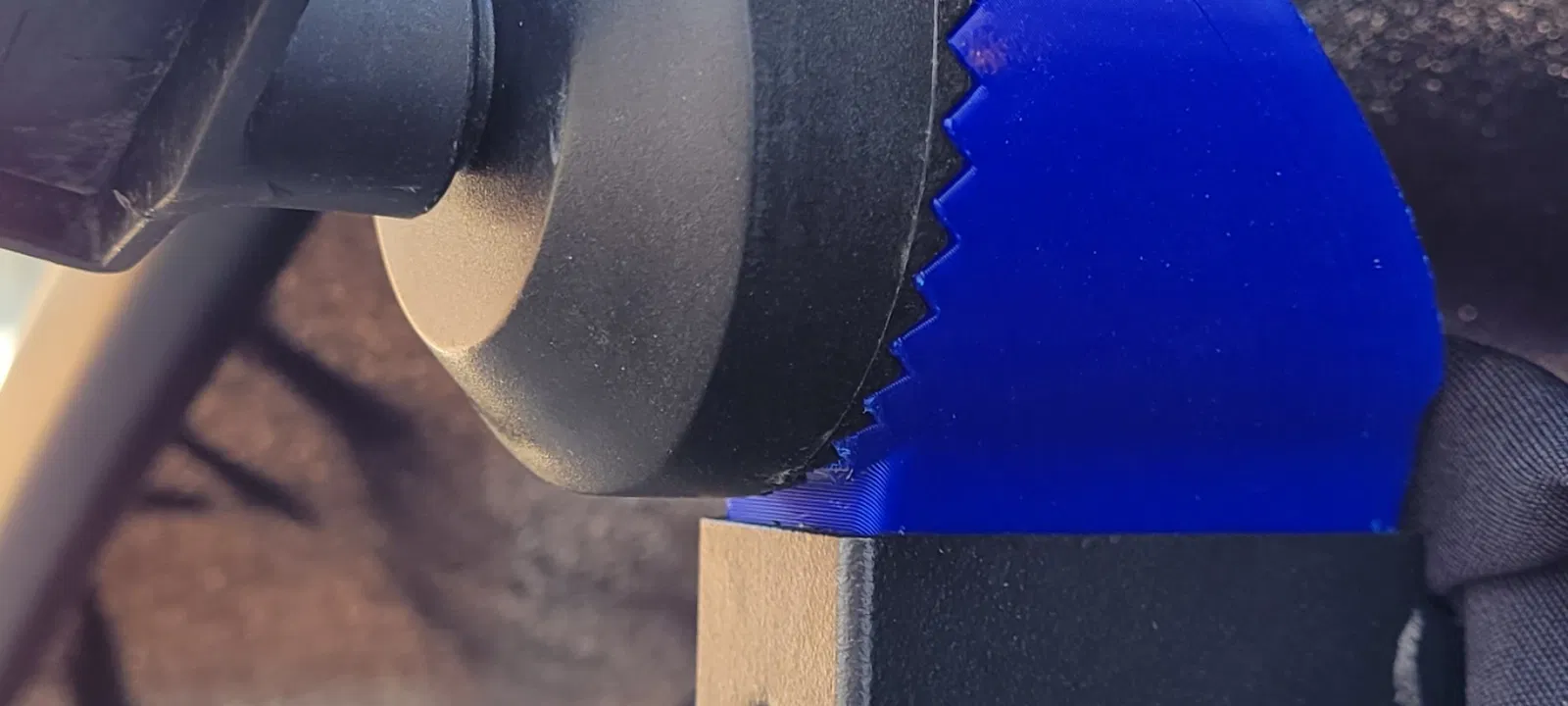

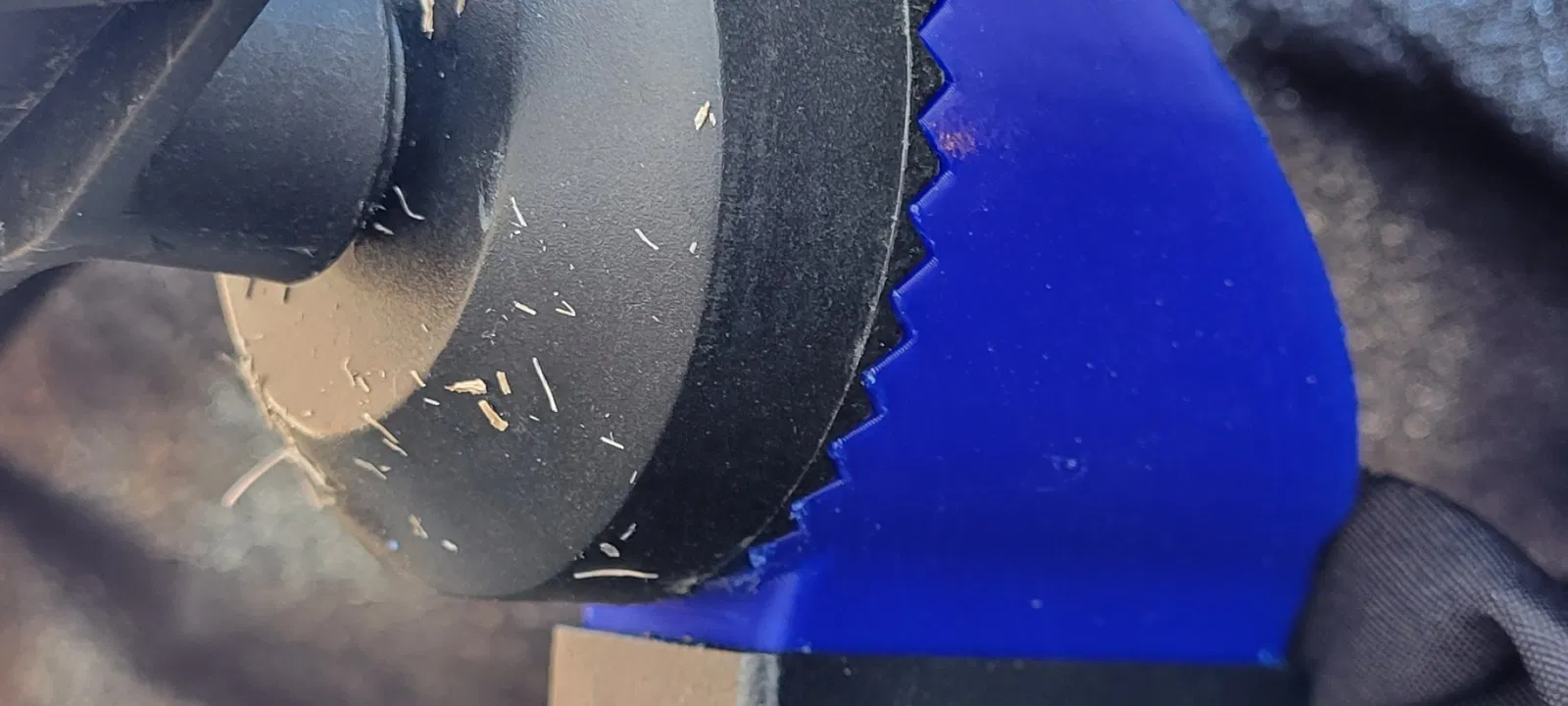

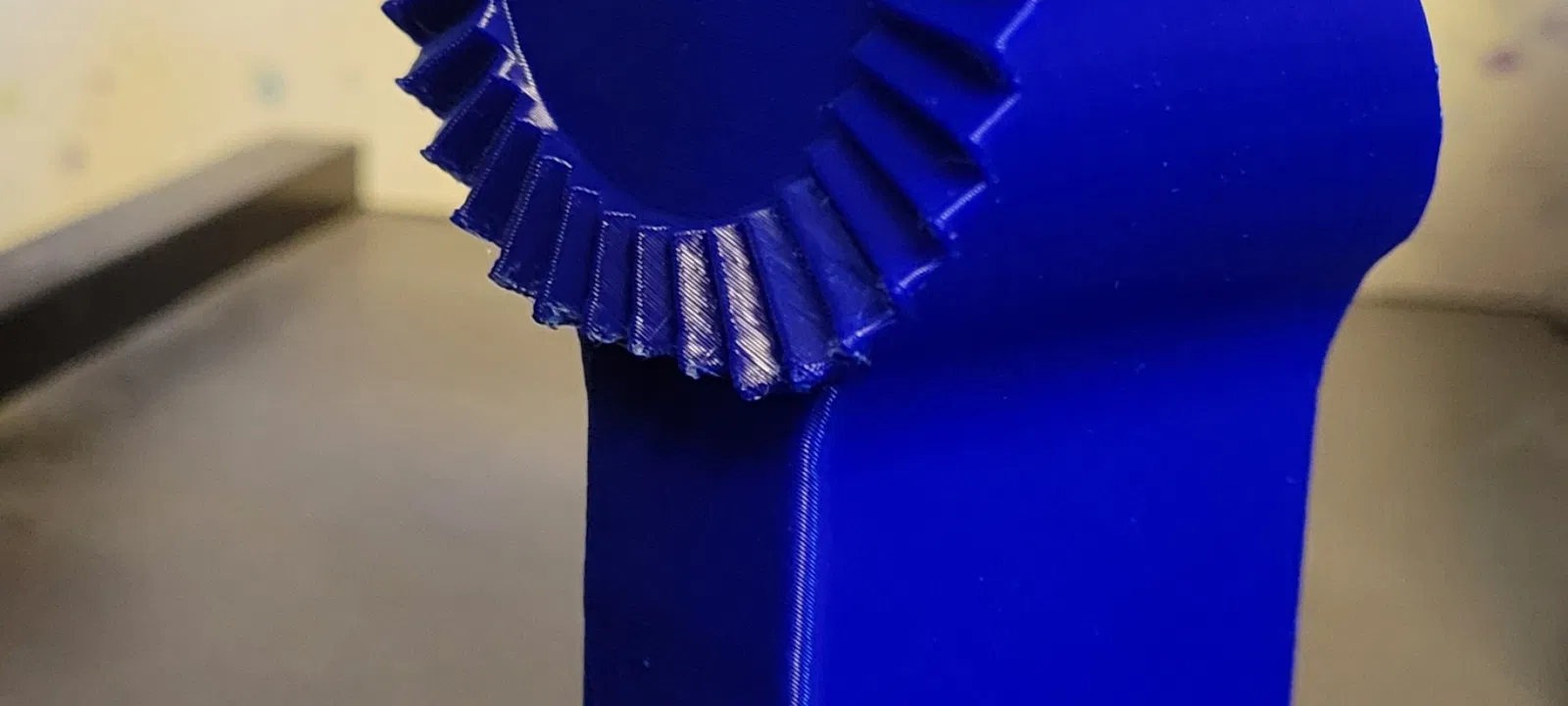

Nó nên khớp hoàn hảo với phần ô che nắng xích đu hiện có vì phần của tôi có mẫu hình tròn 36 răng.

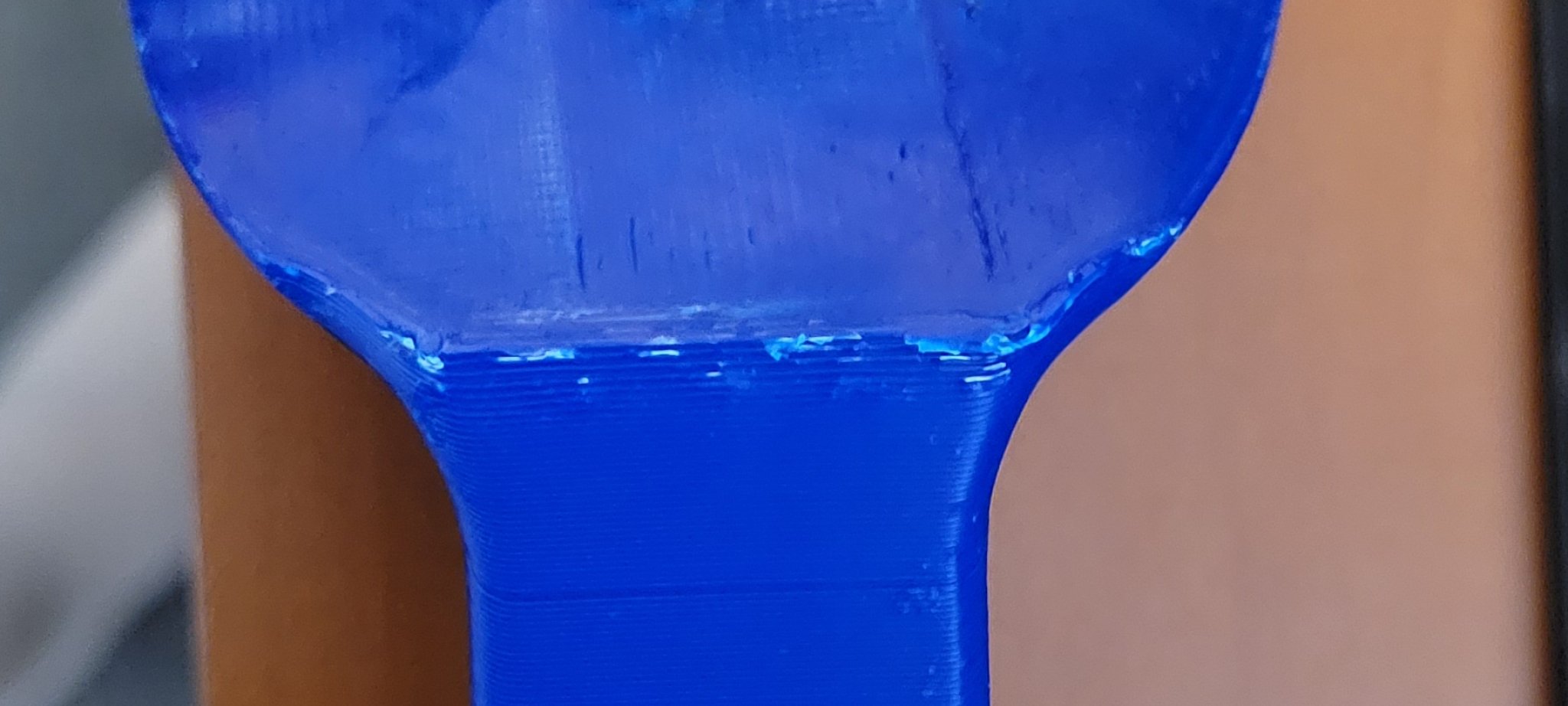

Khuyến nghị in với 50% hoặc nhiều hơn độ đầy. Tôi đã có một cơn bão gió làm hỏng những cái này ở 20%. (phần gốc có 0%)

Mô hình hóa trong SolidWorks.

In bằng máy Flash Forge Adventurer 4.
