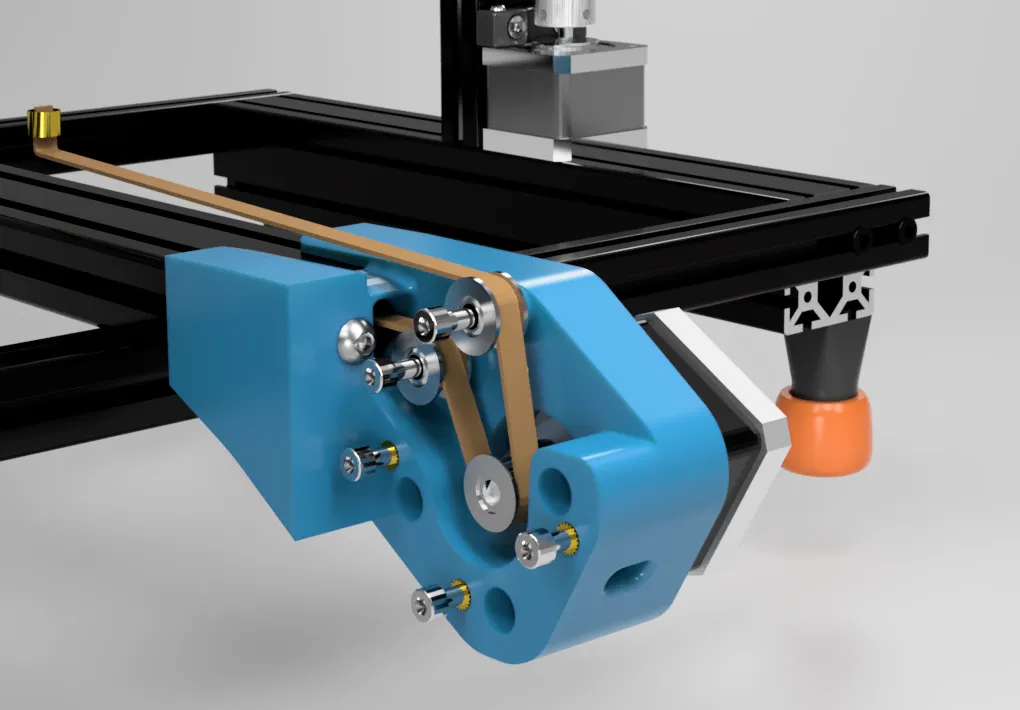

Giá đỡ động cơ bước cho thanh nhôm 2040 (Y-Axis Ender Extender)

Điều này gắn một động cơ bước trên một 2040 với một khoảng cách. Nó được thiết kế cho Ender 3 của tôi, có Ender Extender, nhưng có thể được sử dụng trong các tình huống khác. Hãy cho tôi biết nếu bạn tìm thấy một ứng dụng khác cho điều này và tôi sẽ cập nhật mô tả để giúp người khác biết về các cách sử dụng bổ sung.

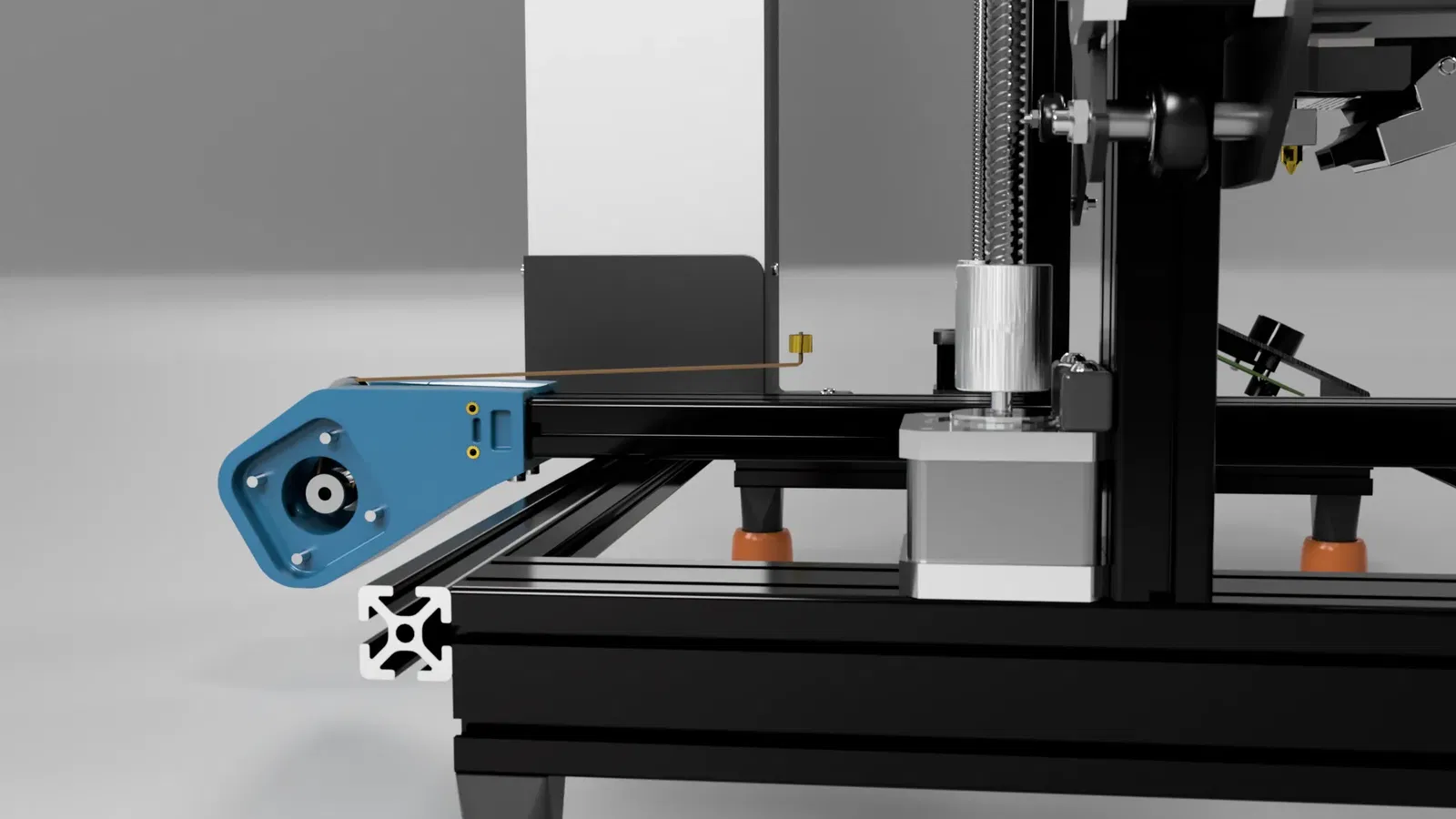

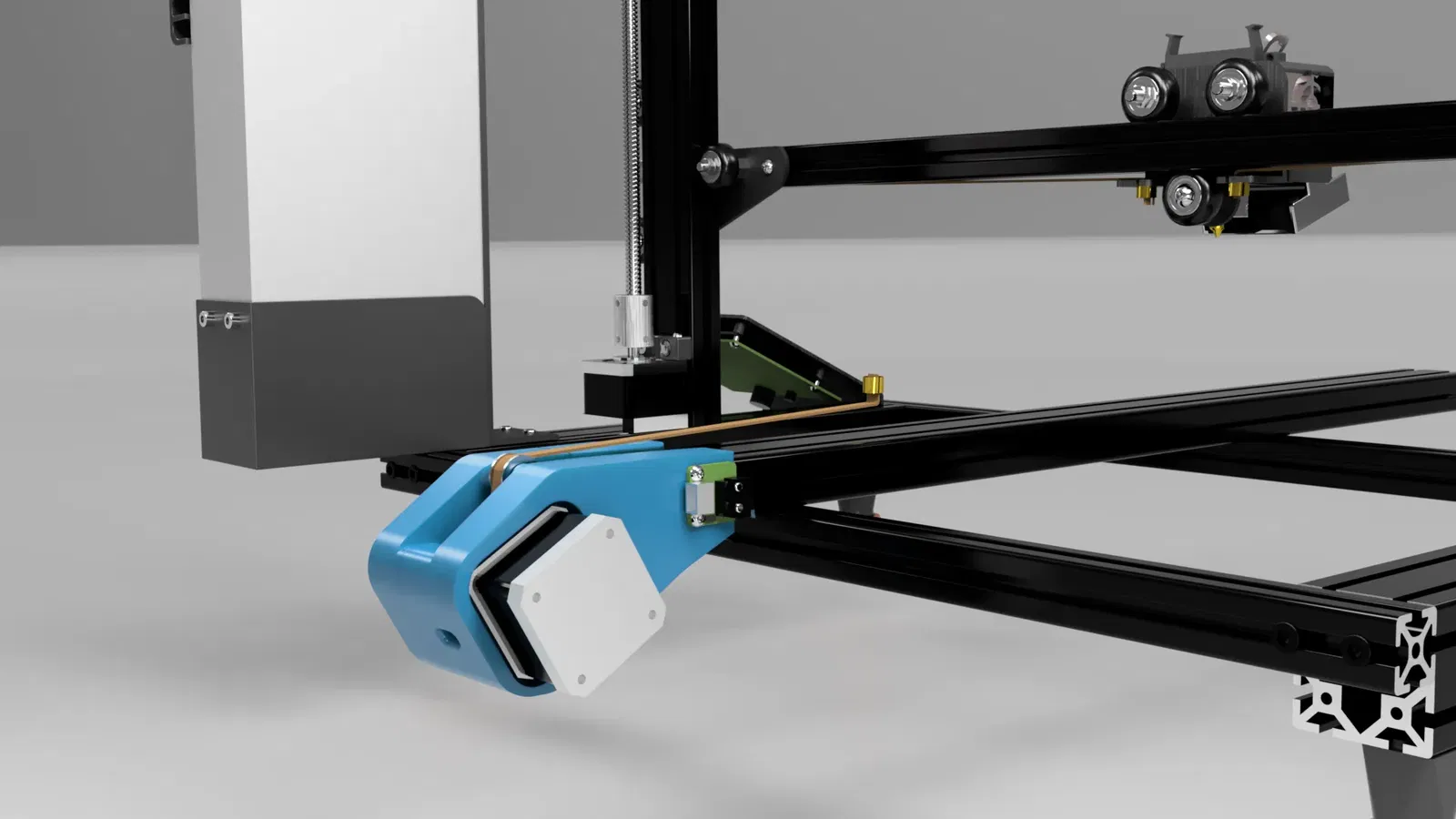

Giá đỡ Động cơ Bước này đặt động cơ thấp hơn những gì Ender Extender cung cấp trong bộ của họ. Điều này đặt động cơ ra khỏi giường và giúp tránh các va chạm có thể xảy ra khi nâng cấp động cơ bước. Nó hơi thấp và cần phải thêm chân.

Giá đỡ này rất chắc chắn. Phiên bản đầu tiên của tôi hoạt động, nhưng có độ uốn khiến các bánh răng và động cơ của chúng bị lệch. Phiên bản này là thừa thãi, nhưng không có độ uốn và vẫn thẳng.

CHÚ Ý: Dây đai từ bộ Ender Extender sẽ không vừa nếu bạn đang nâng cấp từ bộ đó.

Tính năng

Gắn vào 2040

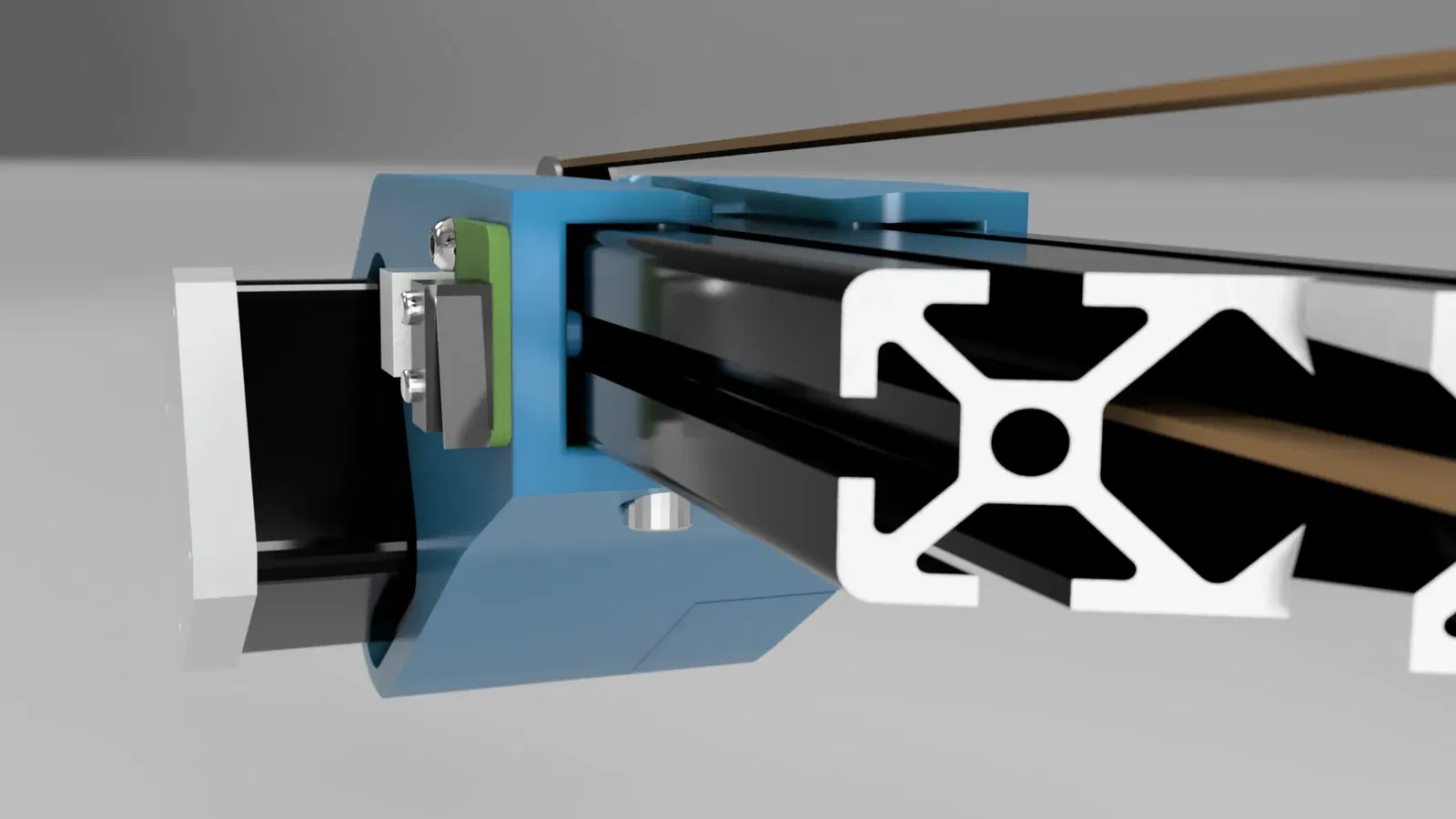

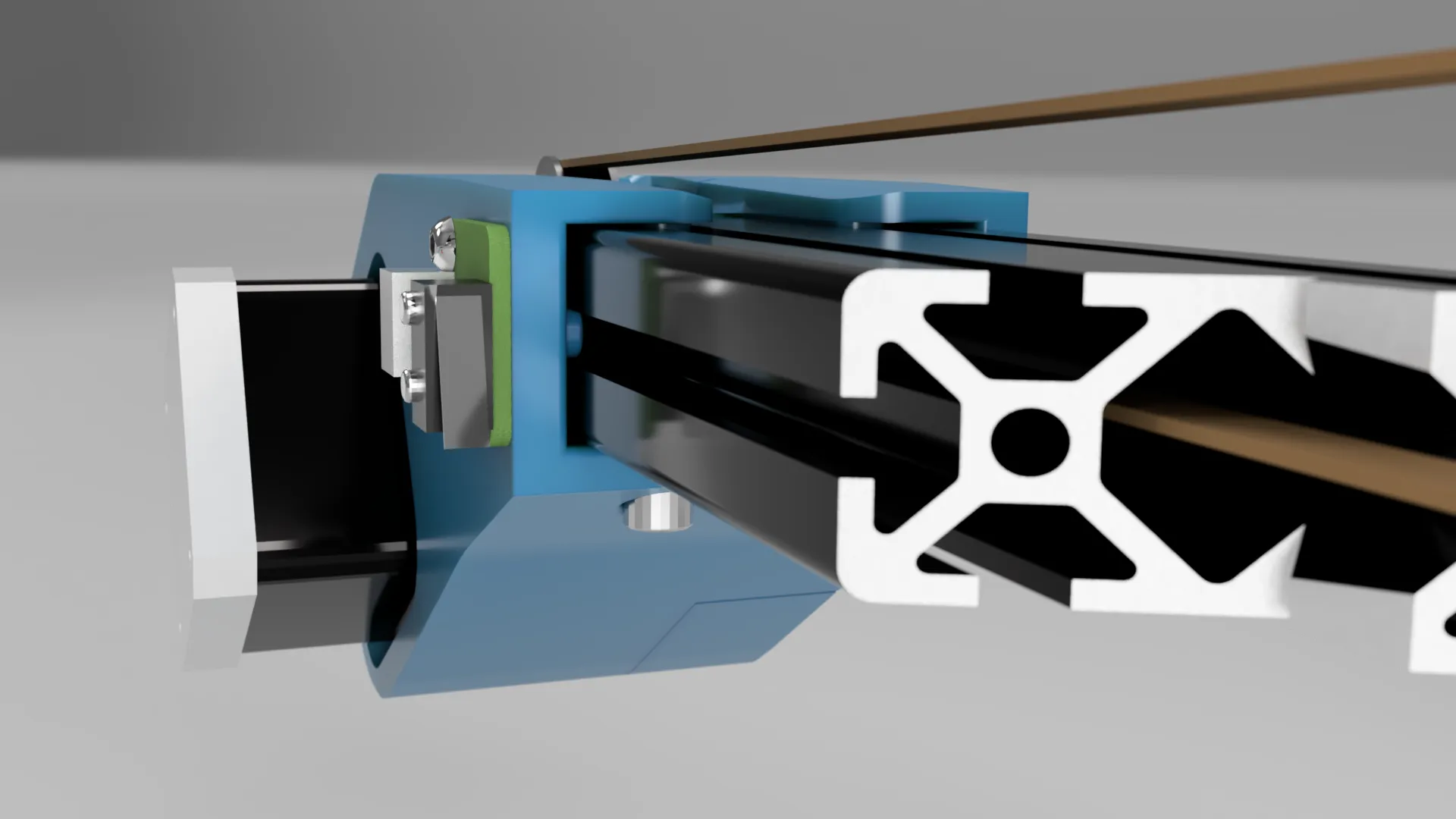

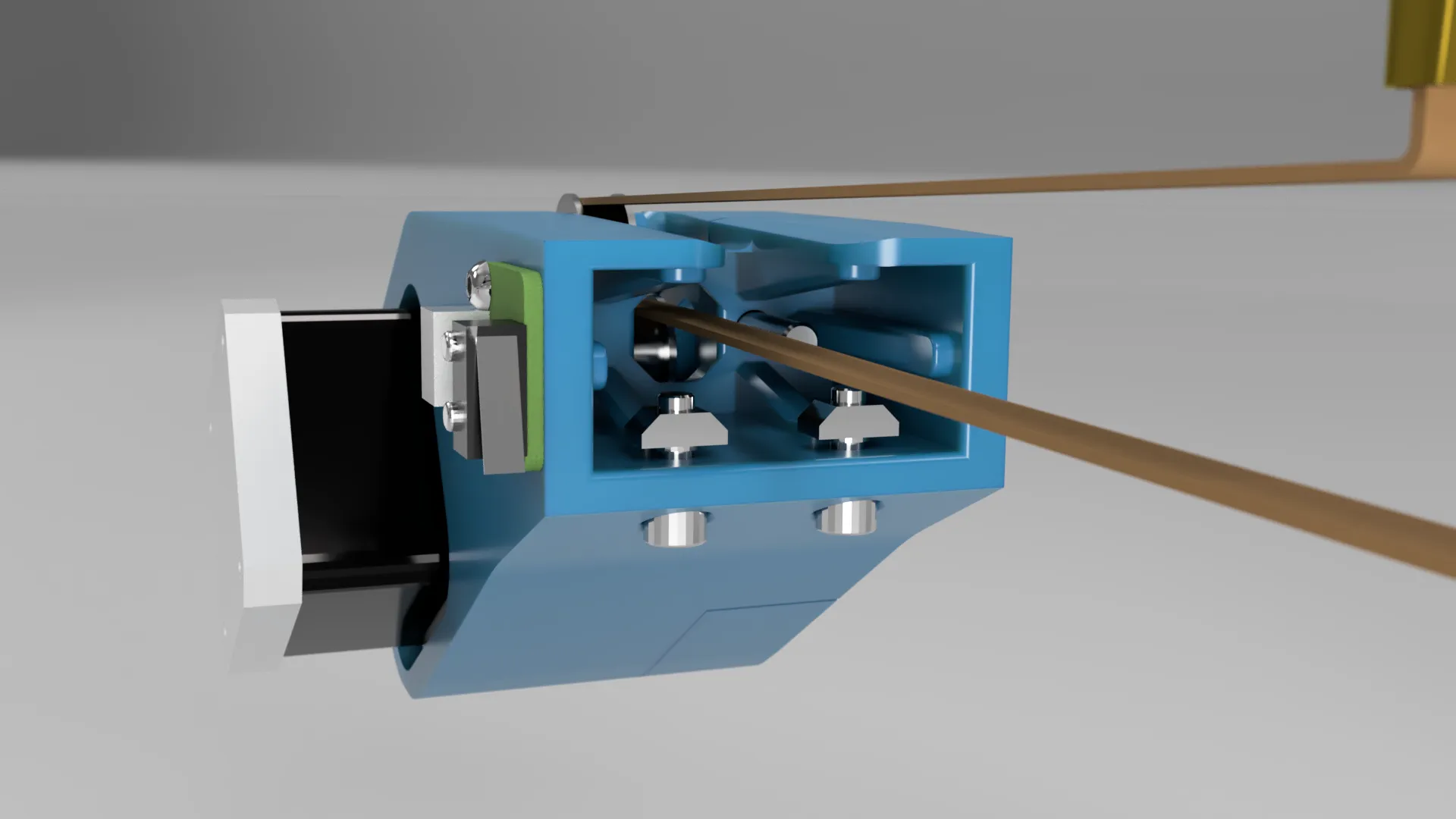

Giá đỡ này thay thế hai bu lông M5 được ren vào cuối của phần đùn bằng một bu lông đơn và hai bu lông M3 với đai ốc kênh, ở phía dưới. Nó cũng sử dụng một khớp nối với các khe của 2040. Điều này tạo ra một kết nối chắc chắn mà không cần bu lông M5 thứ hai khó thiết kế.

Gắn Đầu Dừng

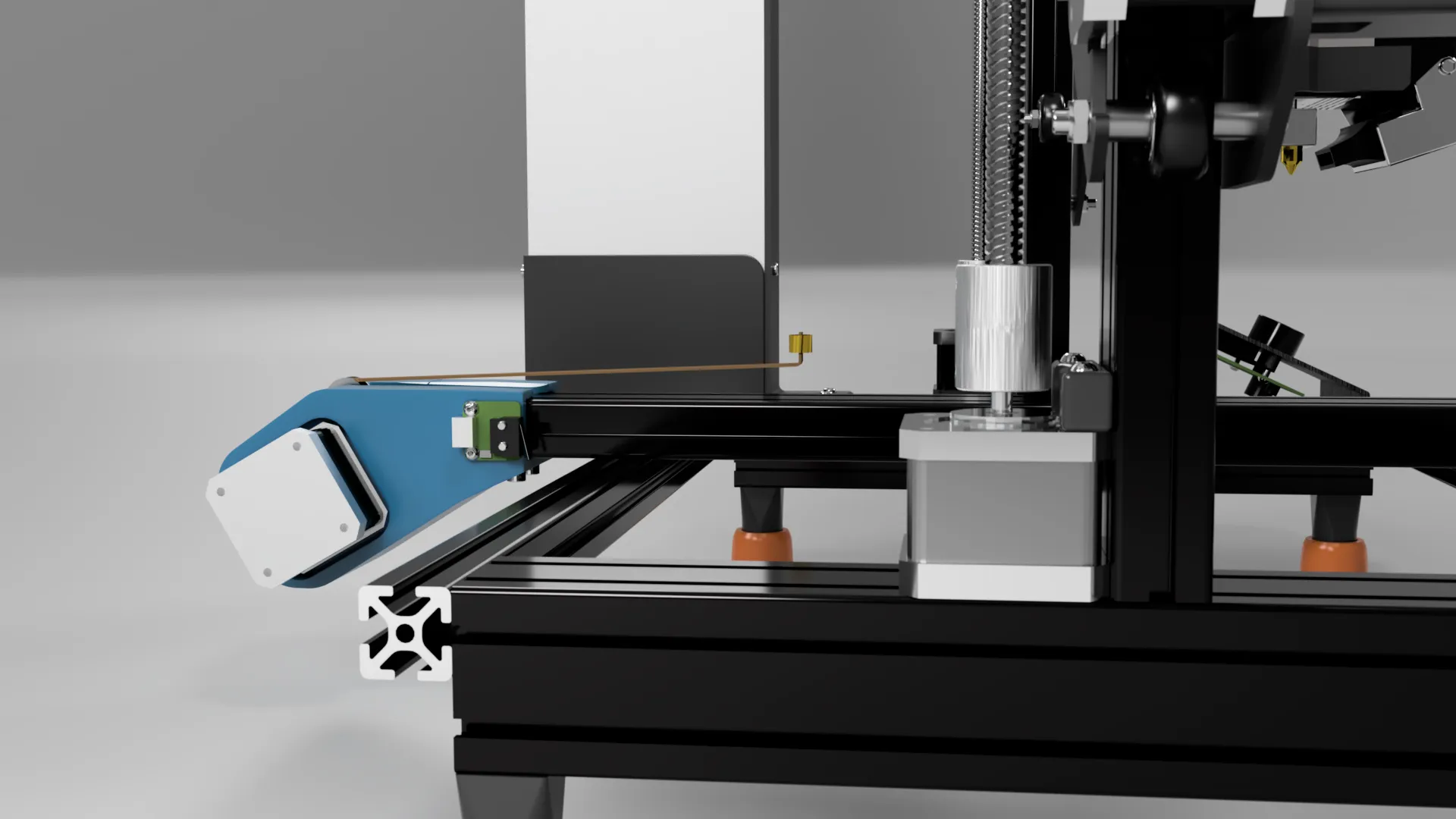

Giá đỡ Động cơ Bước này cũng bao gồm một vị trí gắn cho đầu dừng.

Lỗ Truy Cập Vít Điều Chỉnh

Có một lỗ cho phép điều chỉnh hoặc cố định bánh răng gắn với động cơ bước. Bánh răng động cơ gốc được ép vào nhưng động cơ từ thị trường phụ có thể yêu cầu cố định bánh răng bằng một vít điều chỉnh.

Bánh Răng Động Cơ

Giá đỡ này cho phép lắp đặt bánh răng lên đến 36 răng. Sử dụng một kích thước bánh răng động cơ bước khác sẽ yêu cầu cấu hình lại máy in của bạn. Bạn có thể điều chỉnh bước trục trong menu cấu hình của Merlin.

Căn Chỉnh Dây Đai

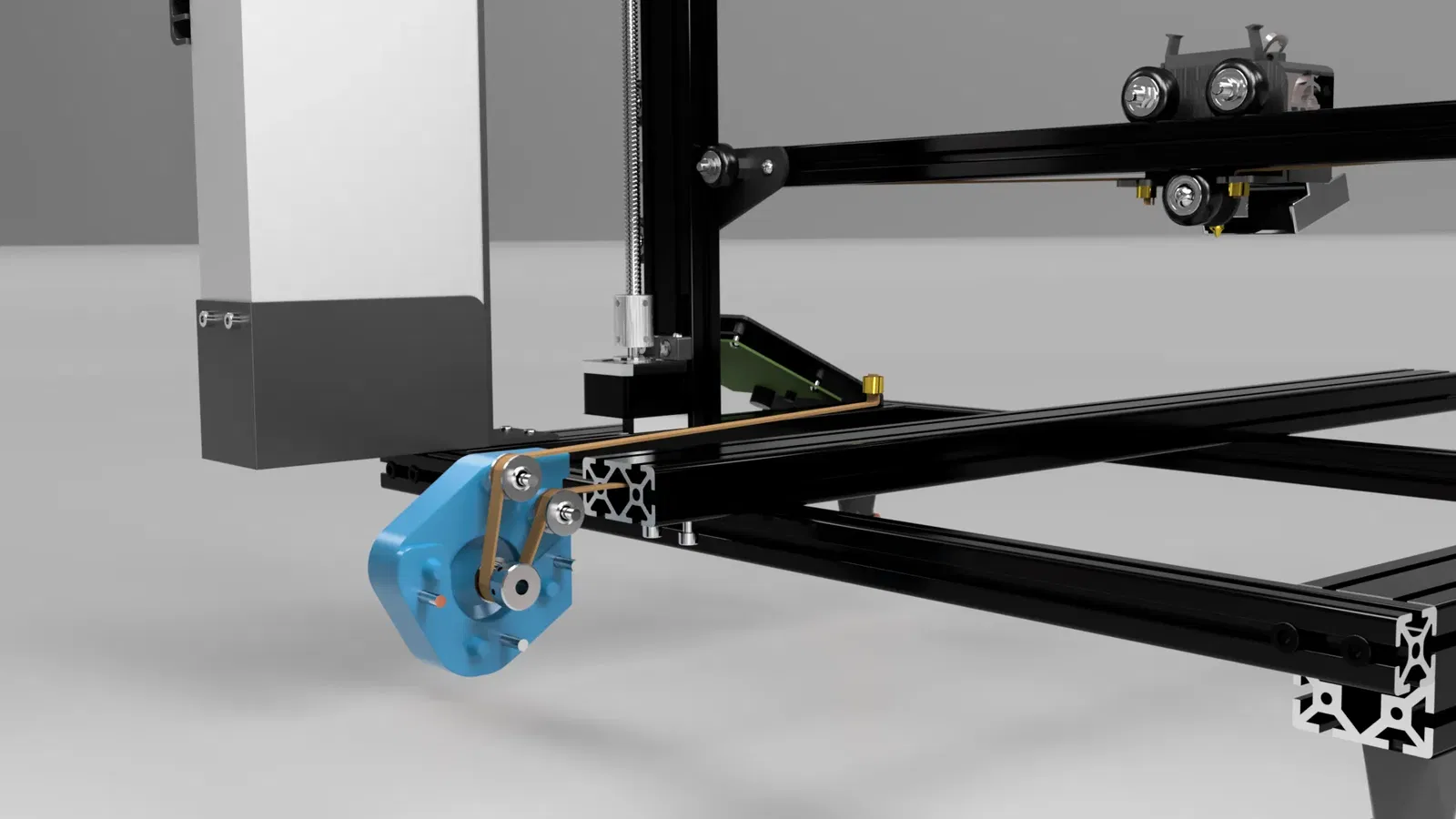

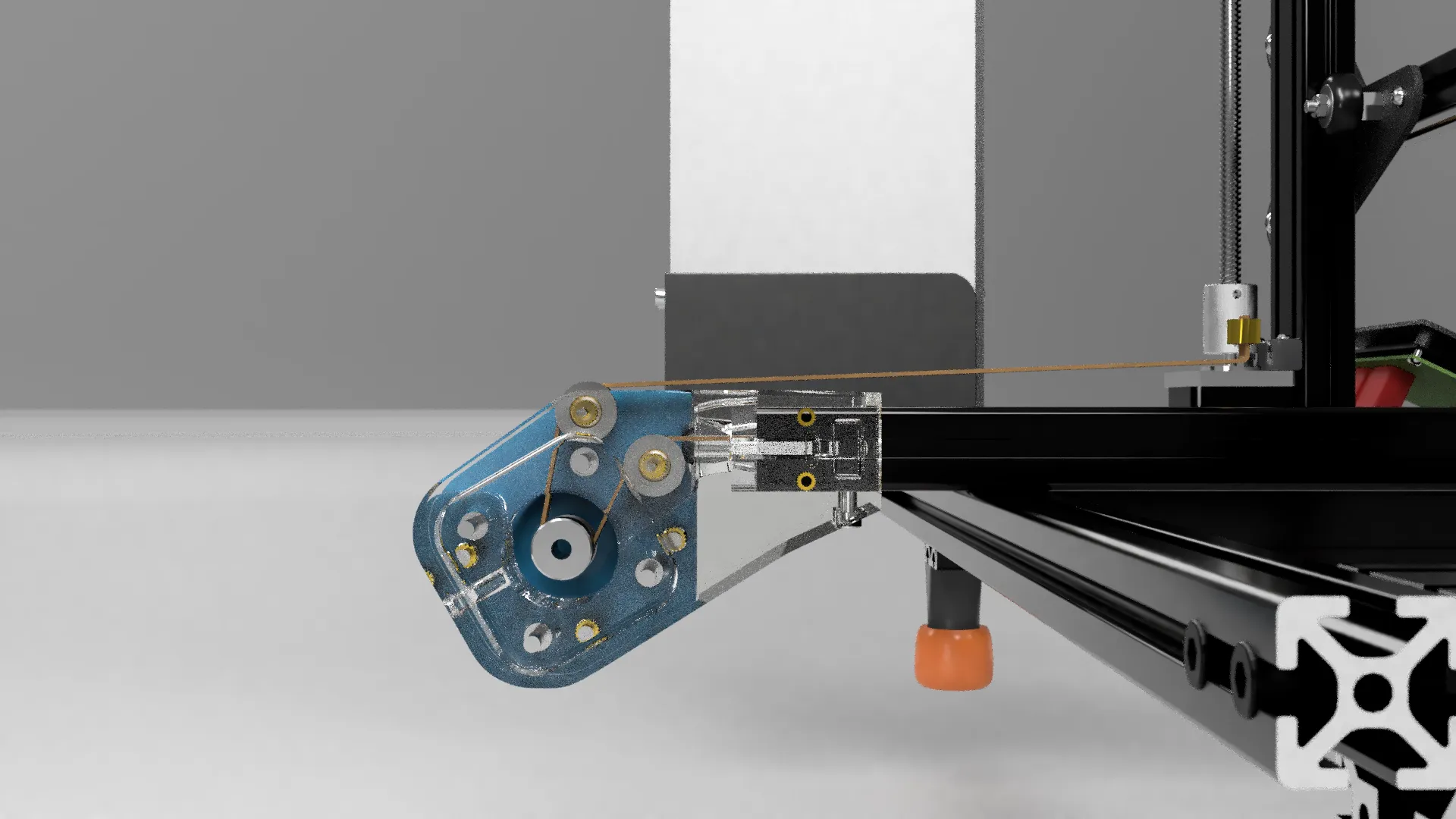

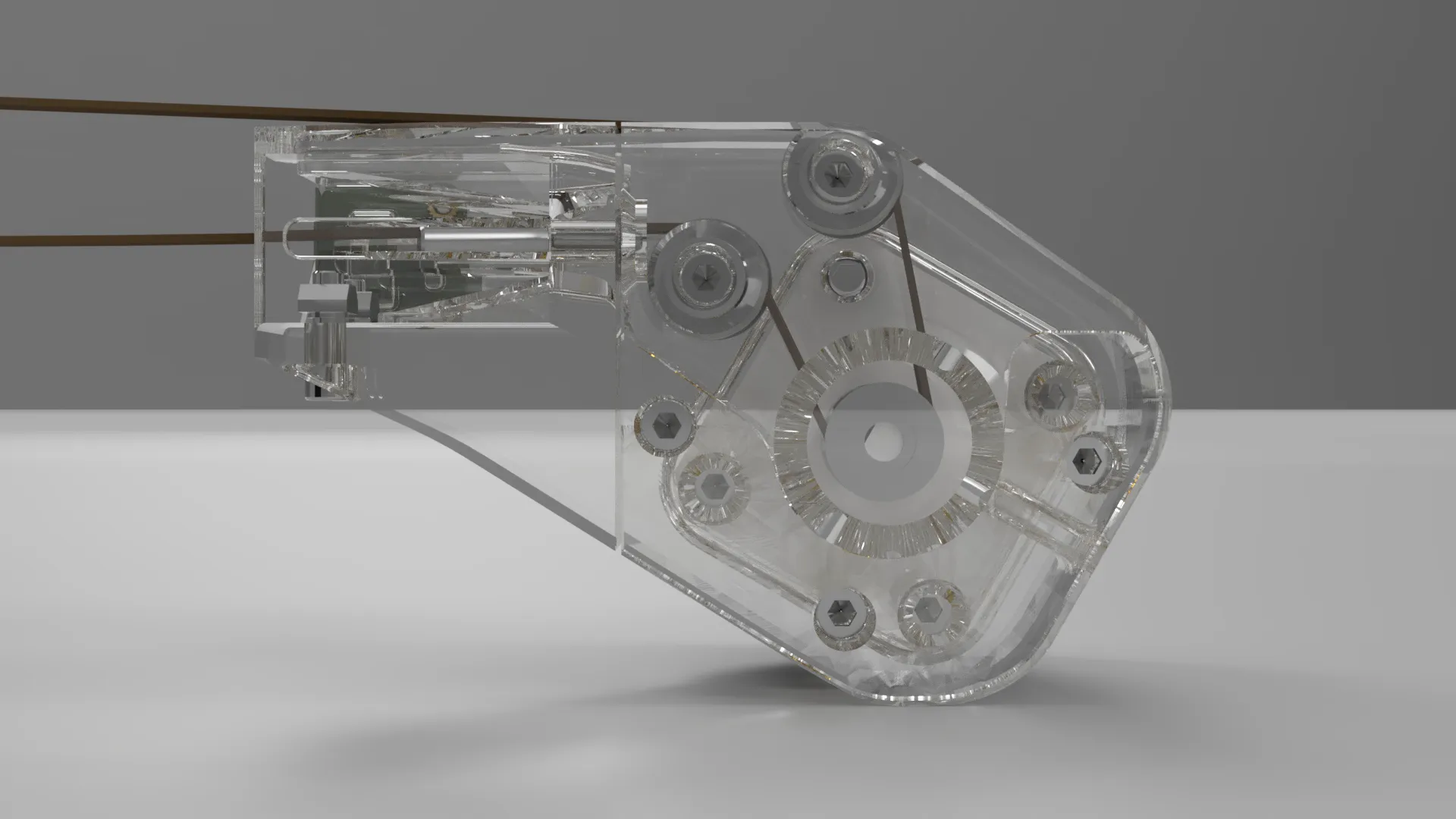

Thiết kế này sử dụng hai ròng rọc bổ sung để căn chỉnh dây đai một cách hoàn hảo cho nhôm ép bất kể số răng trên động cơ bước. Thêm vào đó, dây đai sẽ tự động căn chỉnh đúng trên các ròng rọc khi được thiết lập.

Giá đỡ Bọc

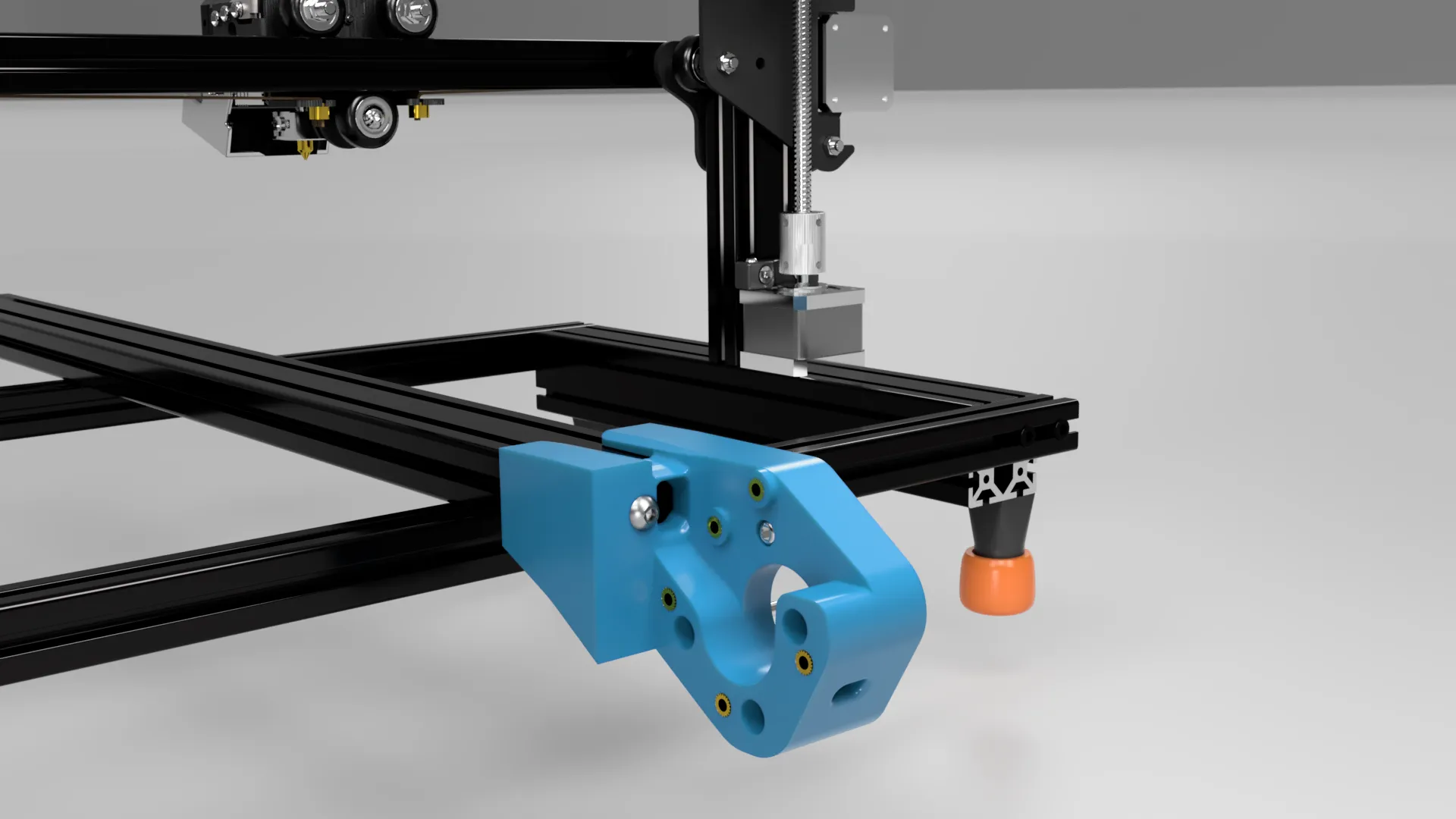

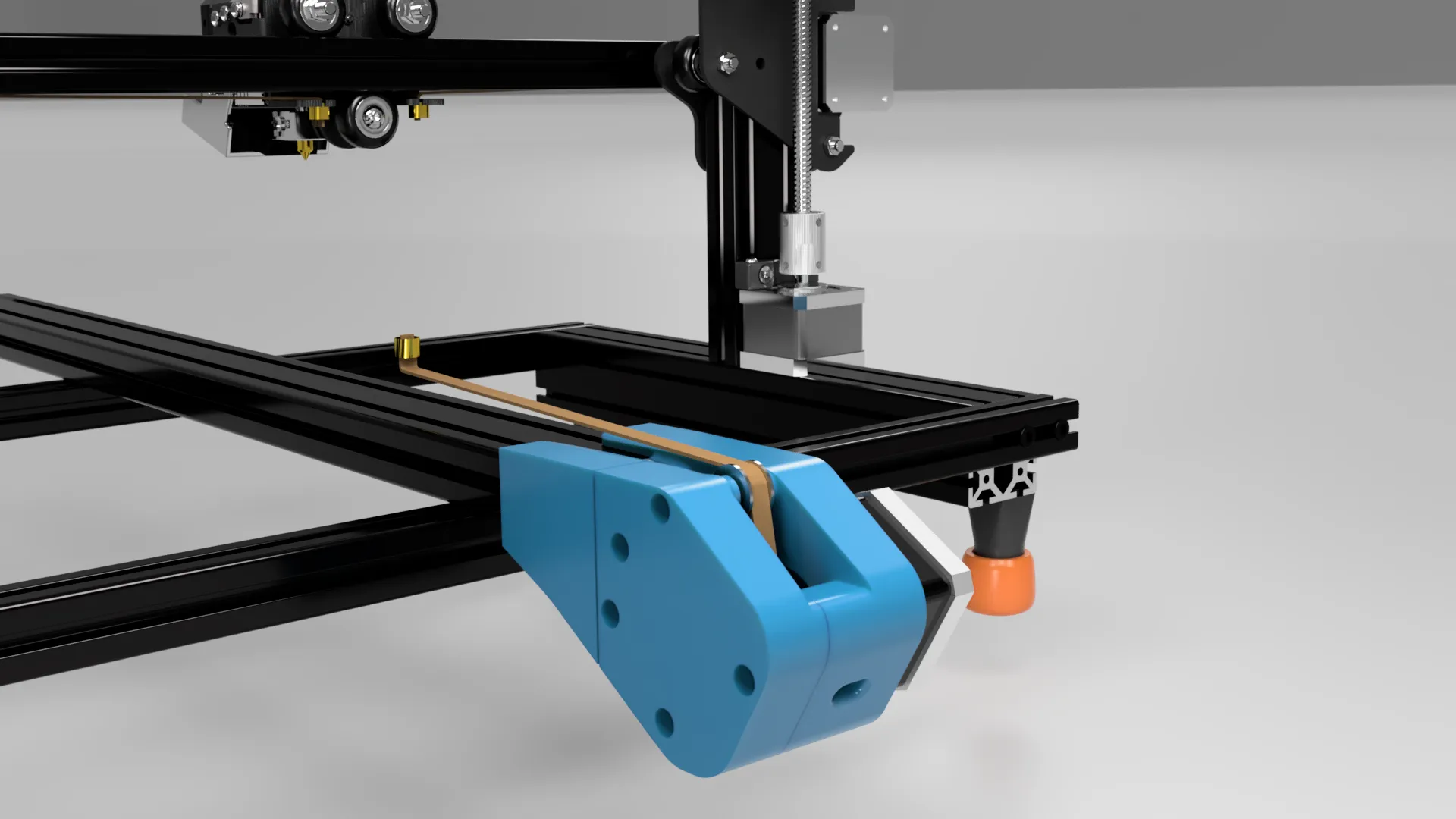

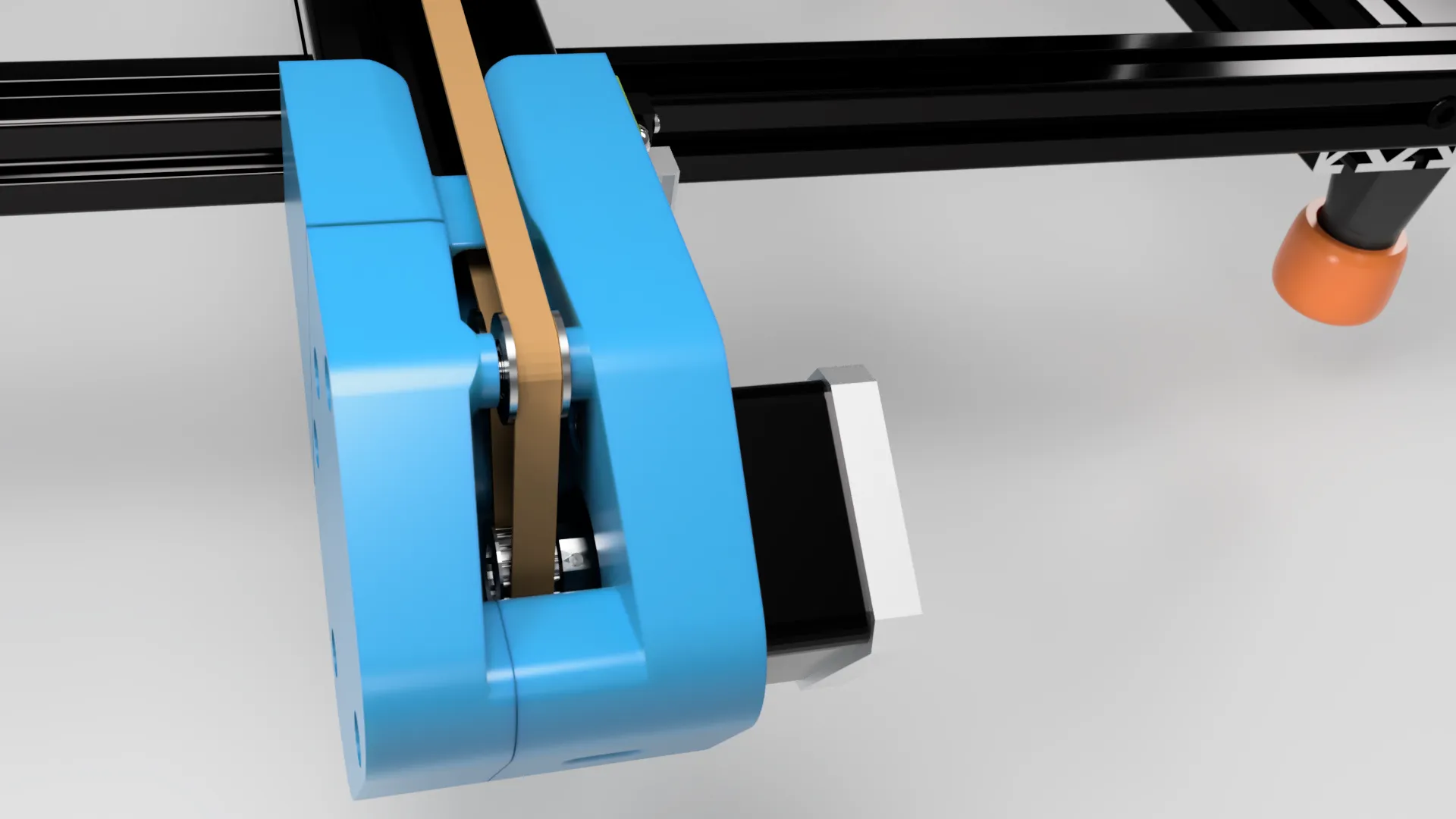

Giá đỡ này là một thiết kế gồm 2 phần. Bọc được giữ cố định bằng các chốt căn chỉnh. Bọc này cũng hỗ trợ các bu lông ròng rọc để đảm bảo chúng không bị lệch dưới áp lực.

Phần cứng cần thiết

• 2 Ròng rọc: Tôi đã sử dụng ròng rọc không răng với lỗ 5mm.
• 2 Đai ốc T-Slot M3
• 5 Nutserts M3
• 2 Nutserts M2
• 1 Bu lông M5 x 16mm
• 2 Bu lông M3 x 25mm (Ròng rọc Idler)
• 4 Bu lông M3 x 16mm (Động cơ Bước)
• 3 Bu lông M3 x 12mm (Giá đỡ Bọc)
• 2 Bu lông M3 x 12mm (Giá đỡ T-Slot)
• 2 Bu lông M2 x 8mm (Dừng Cuối)
• Dây đai dài **Cần thiết**

Liên kết Amazon

• Ròng rọc: https://a.co/d/23XD2AD
• Đai ốc T-Slot: https://a.co/d/3Im9Kev
• Nutserts: https://a.co/d/efTMb6r
• Bộ bu lông Metric: https://a.co/d/7nv5qia
• Bộ M3 với bu lông dài hơn: https://a.co/d/6GQdveY
• Dây đai dài: https://a.co/d/7DcgRAk

Cá nhân tôi, tôi chỉ chạy đến cửa hàng phần cứng để lấy các bu lông 25mm.

Mục tùy chọn

• Động cơ Bước 42-40: https://a.co/d/eFZ39dR
• Bộ giảm chấn & Tản nhiệt: https://a.co/d/4VAoaQD
• Ròng rọc 36 Răng: https://a.co/d/irDtYXr
• Ròng rọc 20 Răng: https://a.co/d/evcfIlC
• Chân nâng: https://www.thingiverse.com/thing:6247202

In ấn

Cấu hình Khuyến nghị

• Vật liệu: PETG
• Hỗ trợ: Bật cho Giá đỡ
• Loại hỗ trợ: Cây
• Hỗ trợ: Tắt cho Bọc

Cài đặt

Tháo gỡ Giá đỡ Cũ

1. Rút phích cắm máy in.
2. Tháo căng Y axis.
3. Kéo xe giường đến cạnh và tháo dây đai.
4. Ngắt kết nối động cơ Y axis và dừng cuối.
5. Tháo bu lông và tháo gỡ giá đỡ cũ.

Chuẩn bị giá đỡ mới

1. Gắn giá đỡ vào đầu của 2040; Gọt bớt nếu cần thiết.
2. Sử dụng mỏ hàn để ấn 5 nutsert M3 vào giá đỡ.
3. Sử dụng mỏ hàn để ấn 2 nutsert M2 vào giá đỡ cho đầu dừng.
4. Đảm bảo tất cả các lỗ bu lông chấp nhận các bu lông của chúng; Gọt bớt ở những nơi cần thiết.

Tôi khuyên bạn nên vặn một bu lông vào nutsert trước khi làm nóng và ấn chúng vào. Điều này giữ cho nhựa không dính vào các ren.

Cài đặt

1. Đặt các bu lông M3 với Nut Slot lỏng lẻo ở phía dưới của giá đỡ.
2. Trượt giá đỡ vào đầu của 2040.
3. Ấn giá đỡ vào bằng bu lông M5, gõ nhẹ bằng búa khi bạn xoay để đều tiến trình.
4. Siết chặt hai bu lông M3 ở phía dưới.
5. Gắn động cơ bước.
6. Để dây đai mới dài hơn.
7. Kết thúc một bên của dây đai.
8. Lắp dây đai vào đầu dương của xe trượt trục Y.
9. Đặt 3 bánh đai vào vị trí.
10. Căn chỉnh dây đai, luồn nó qua bên trong rỗng của 2040.
11. Đặt hai bu lông M3 dài vào giá đỡ và qua các bánh đai idler.
12. Bắt đầu vặn 3 bu lông bổ sung.
13. Siết chặt tất cả các bu lông; nới lỏng các bu lông bánh đai idler cho đến khi các bánh đai quay tự do.
14. Điều chỉnh Bánh đai Động cơ Bước để căn chỉnh với kênh.
15. Lắp lại bộ căng dây đai.
16. Điều chỉnh chiều dài của dây đai và gắn nó vào bên kia của xe trượt.
17. Kết nối lại động cơ bước và đầu dừng.

Phản hồi

Xin vui lòng cho tôi biết nếu có bất kỳ chi tiết nào sai ở đây. Tôi đã cố gắng hết sức có thể.
