Giá đỡ camera Raspberry Pi 3 cho khung nhôm 2020

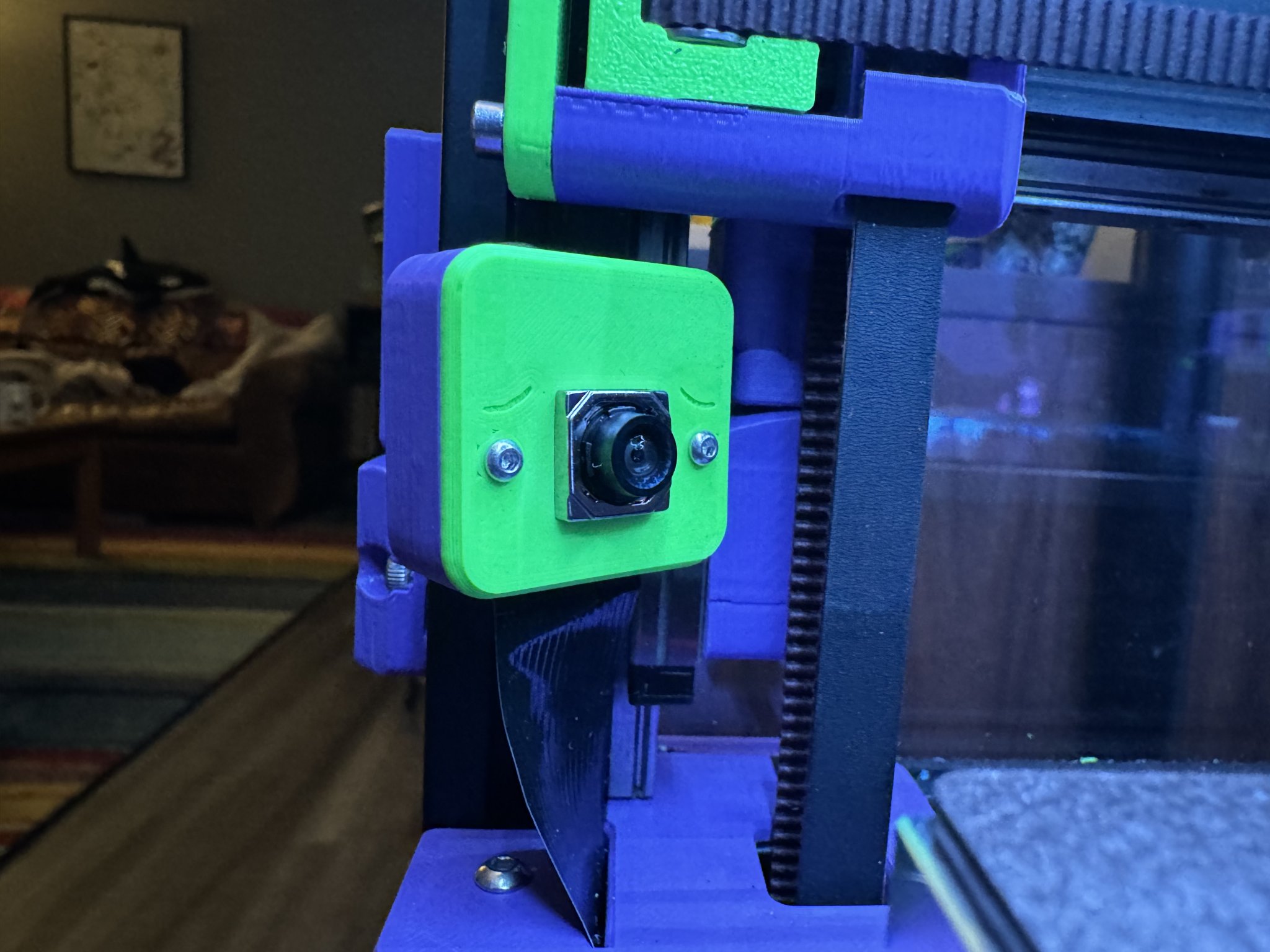

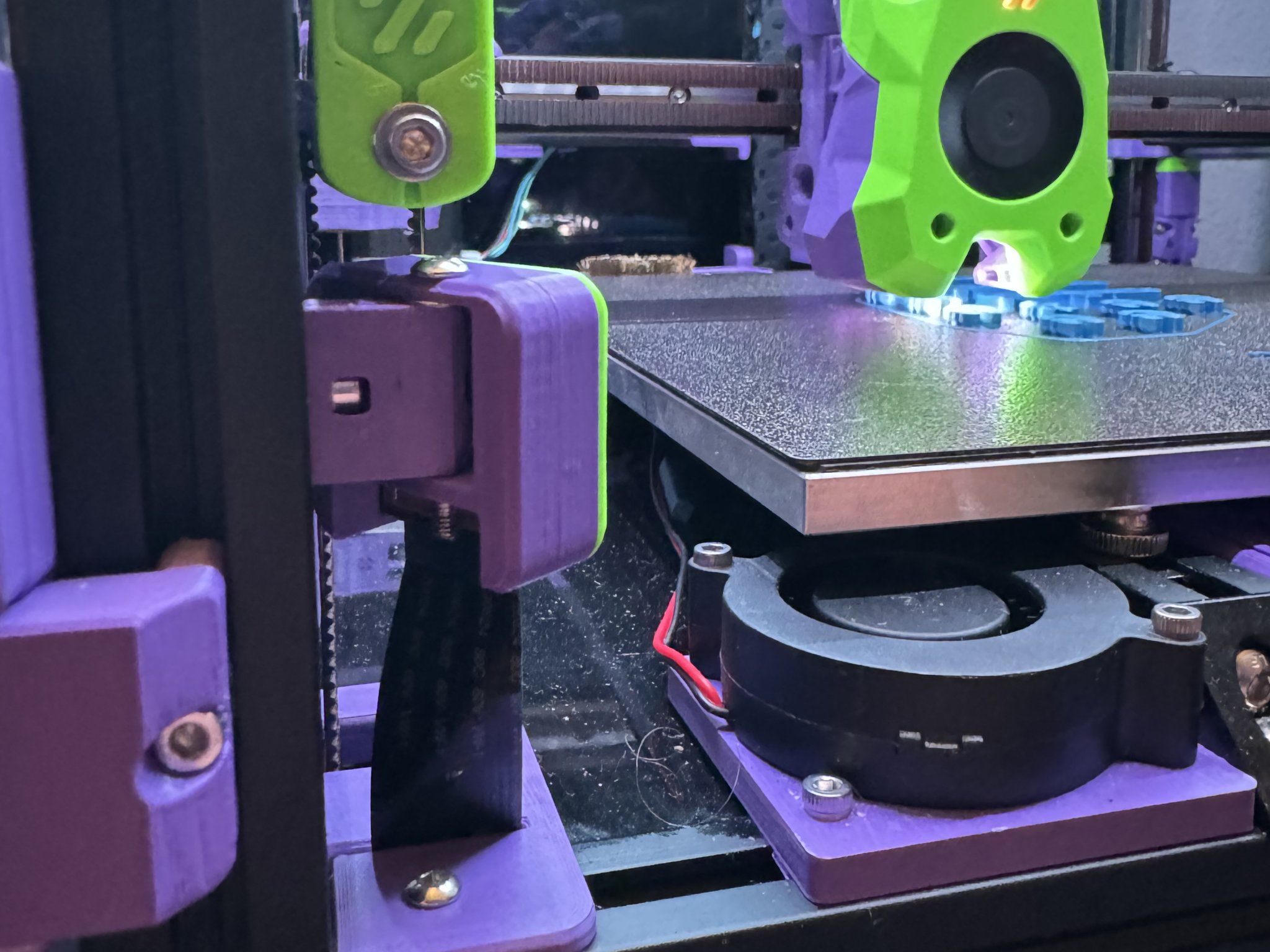

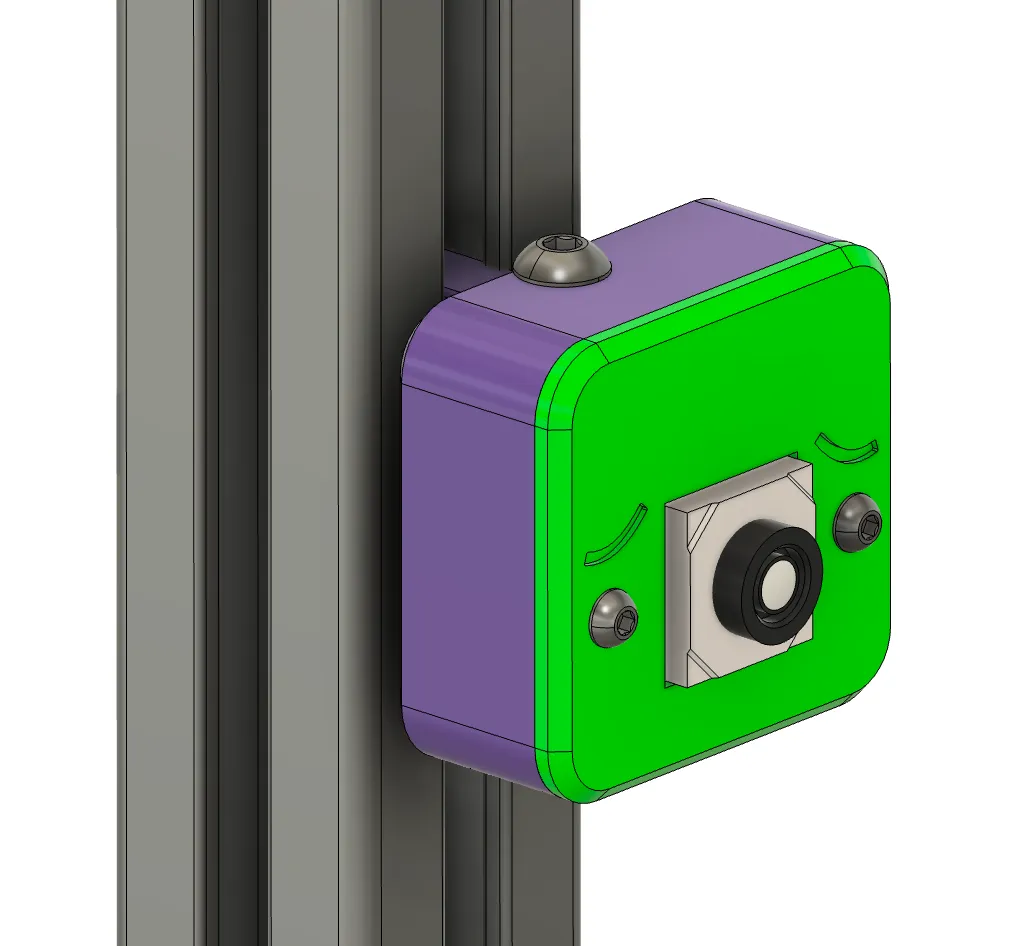

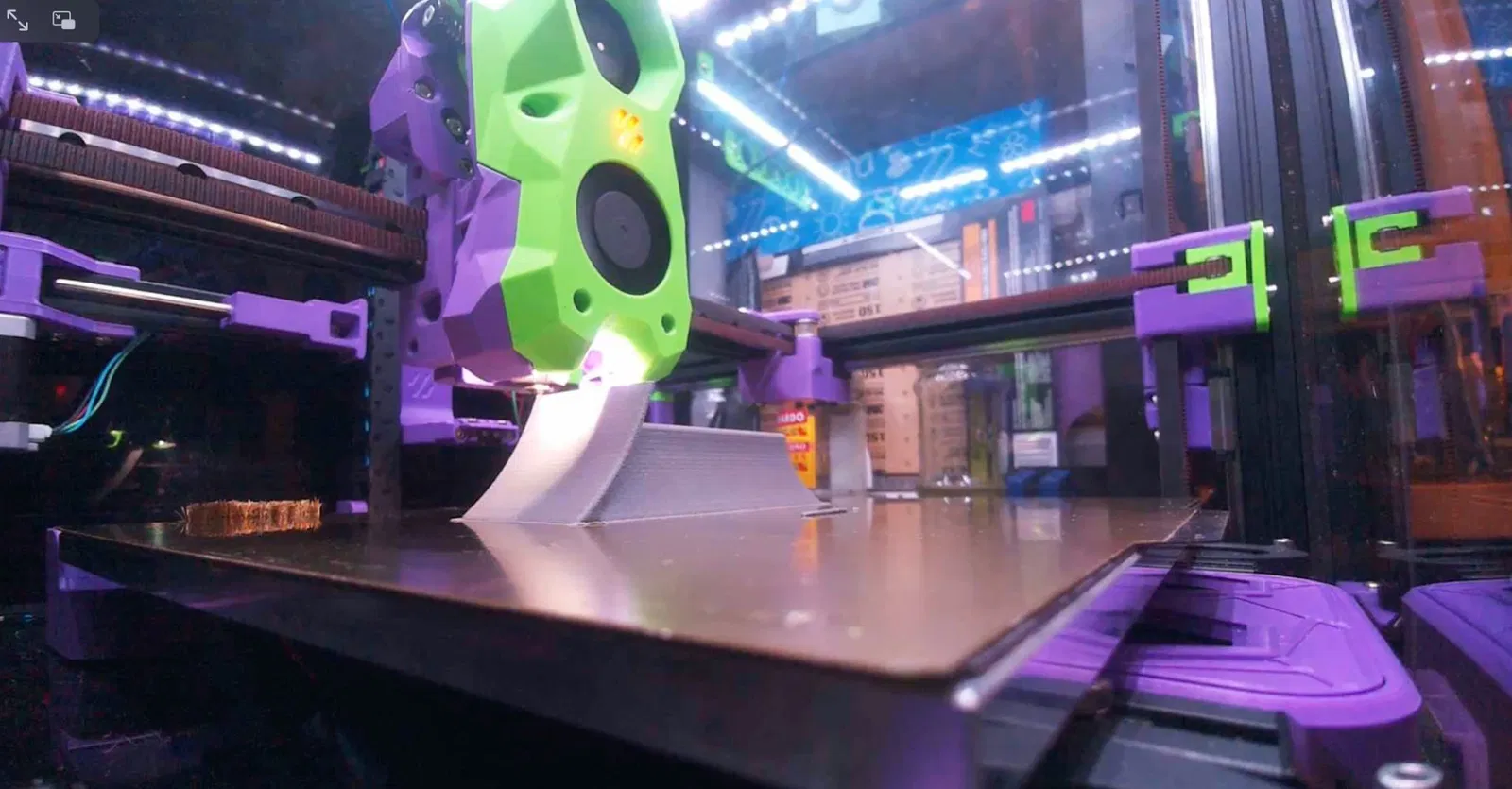

Mô hình này cho phép bạn gắn mô-đun Camera Pi 3 của bạn vào bất kỳ thanh nhôm 2020 nào theo chiều dọc. Tôi thiết kế nó để gắn ở bên cạnh một chiếc Voron 2.4, nhưng nó cũng nên hoạt động trên các thiết kế máy in 3D khác. Vì góc độ, đây là một cách tuyệt vời để kiểm tra xem bản in của bạn có còn dính chắc chắn vào giường hay không.

Phần cứng cần thiết:

• 1 vít M3x6 SCHS
• 1 đai ốc T M3
• 1 vít M3x20 BCHS (vít dài hơn và SCHS cũng được)
• 2 vít M2x8 BCHS (SCHS cũng được)

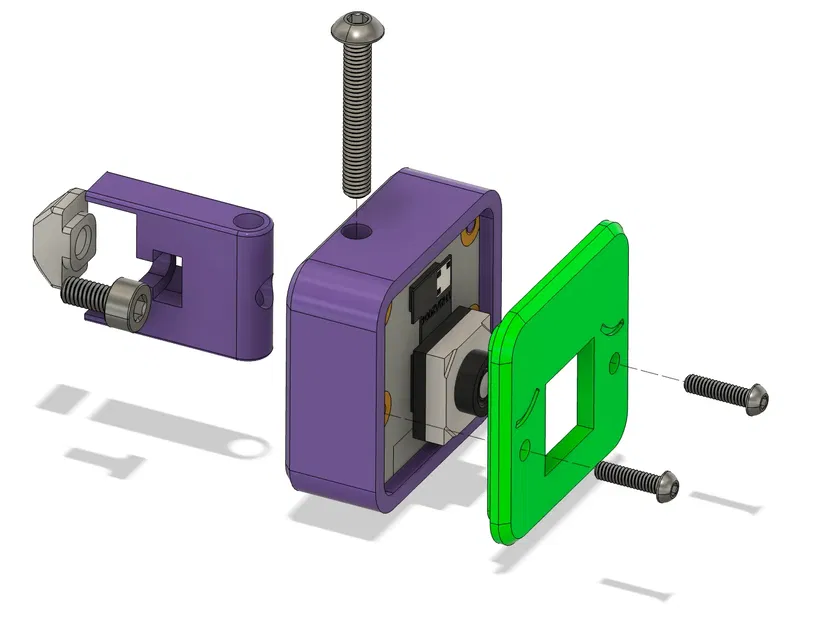

Lắp ráp:

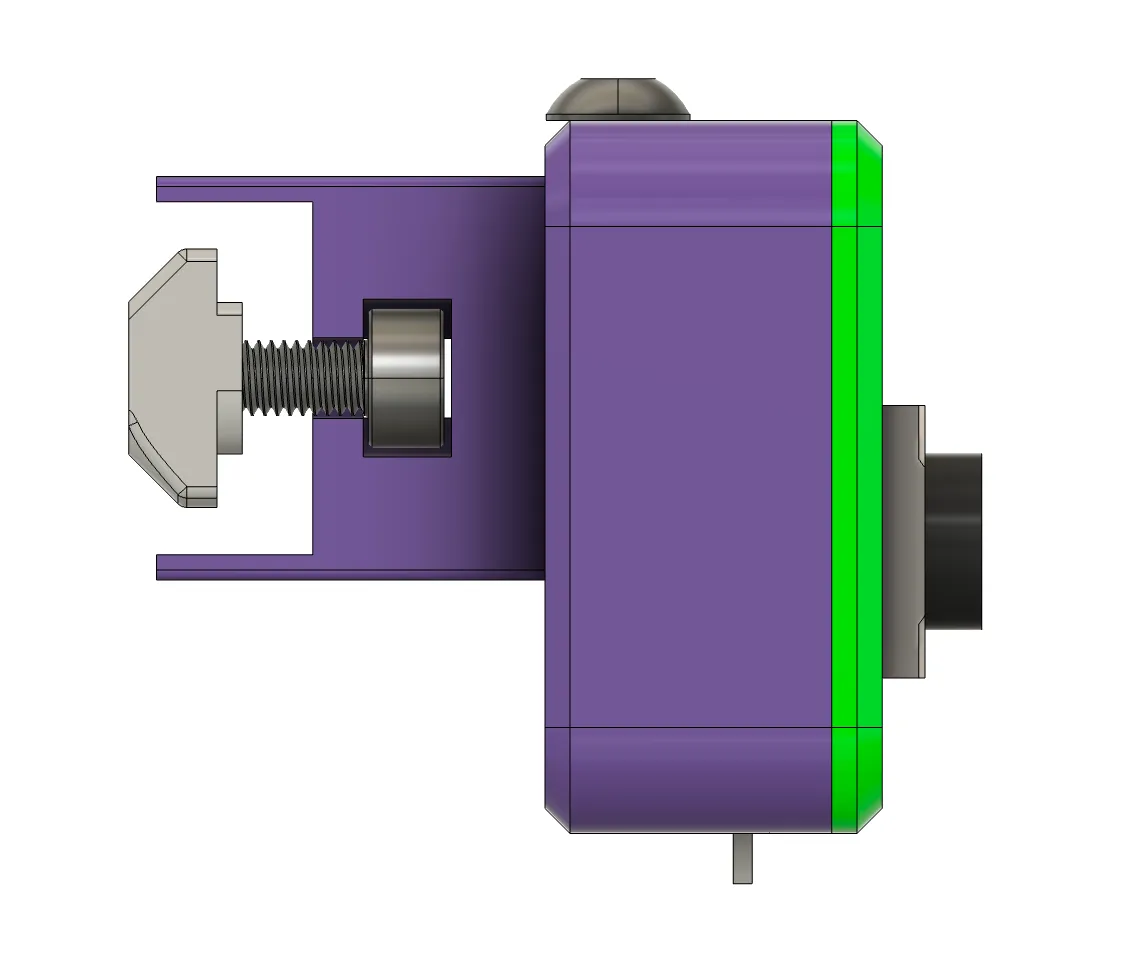

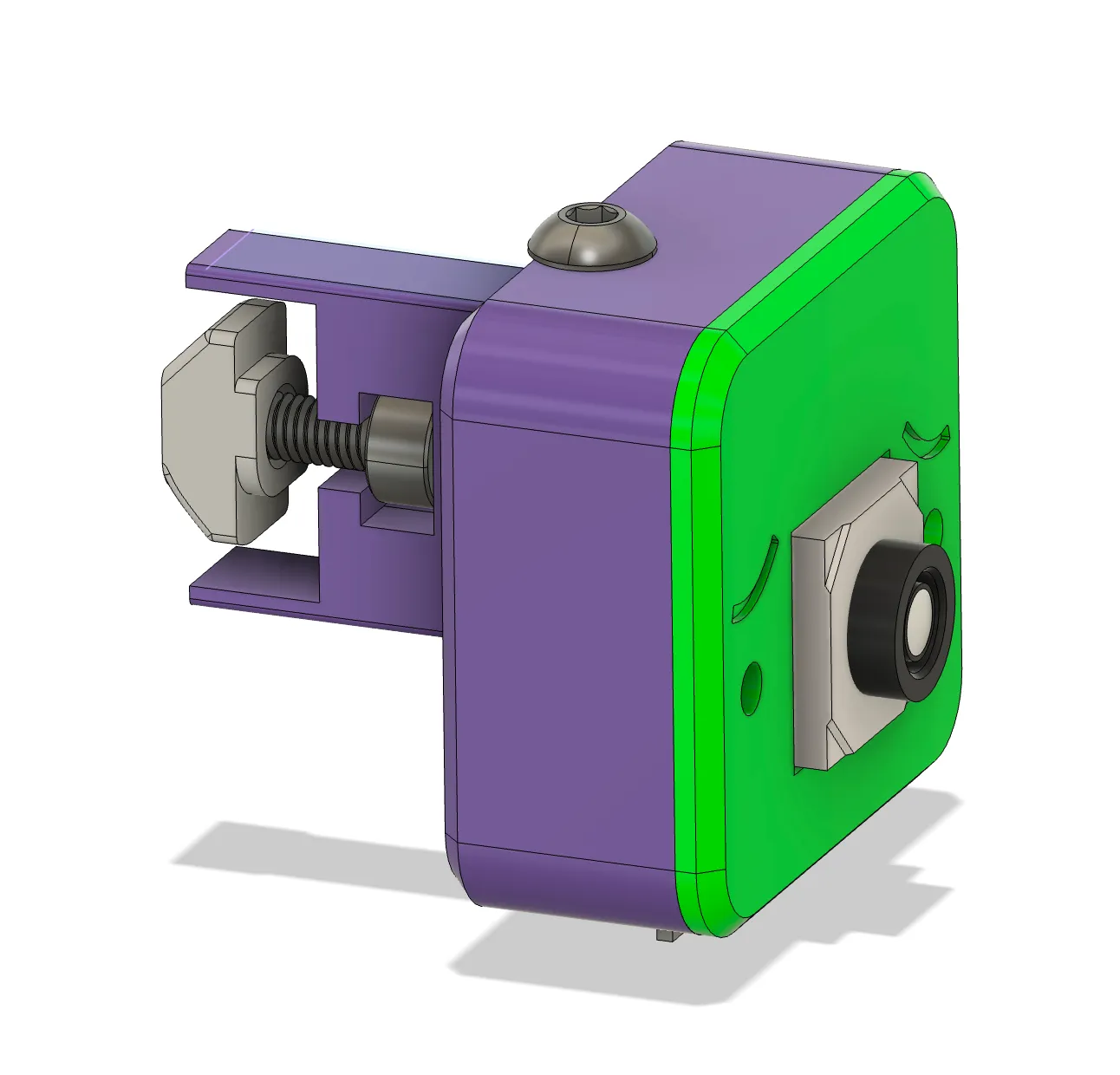

• Gắn bản lề, đai ốc T và vít M3x6 vào thanh nhôm trước. Bạn sẽ không thể truy cập vào vít sau khi hộp được kết nối với bản lề.
• Chèn bảng camera và vít vào phía trước của hộp bằng các vít M2x8.
• Căn chỉnh hộp với bản lề và vít lại với nhau bằng vít M3x20.

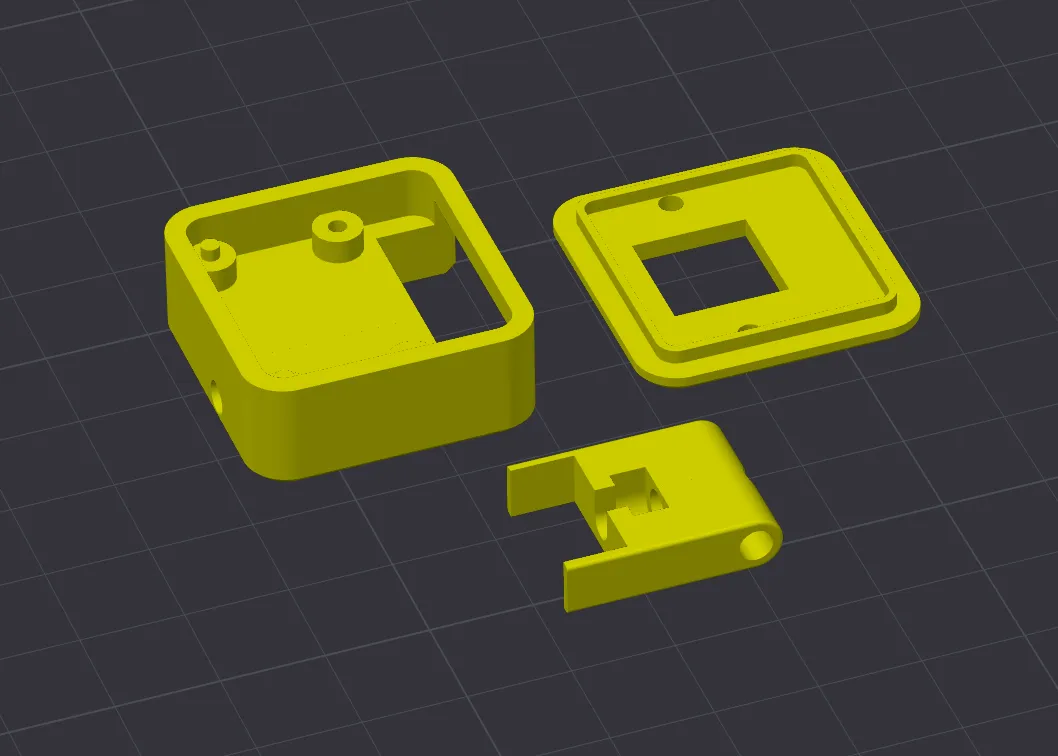

Tôi đã in cái này bằng ASA vì nó nằm trong vỏ của chiếc Voron của tôi, nhưng bạn cũng có thể sử dụng PLA mà không gặp vấn đề gì. In hoàn toàn đặc, vì có nhiều phần mỏng. Không cần hỗ trợ, xem ảnh để biết hướng.

Tôi cũng đã bao gồm một phiên bản remix nhanh của các nắp dây đai z cho máy in Voron 2.4 mà sẽ cho phép bạn chạy cáp camera qua đó.
