Hộp điều khiển LowRider 3 CNC cho BTT SKR 1.4 Turbo và Raspberry Pi 4b

Bản remix này được yêu cầu bởi Stefan Raatz, người muốn có một vỏ để chứa SKR 1.4 Turbo (thay vì SKR 1.2 Pro), cũng như một Raspberry Pi 4 model B.

Thông báo nhanh:

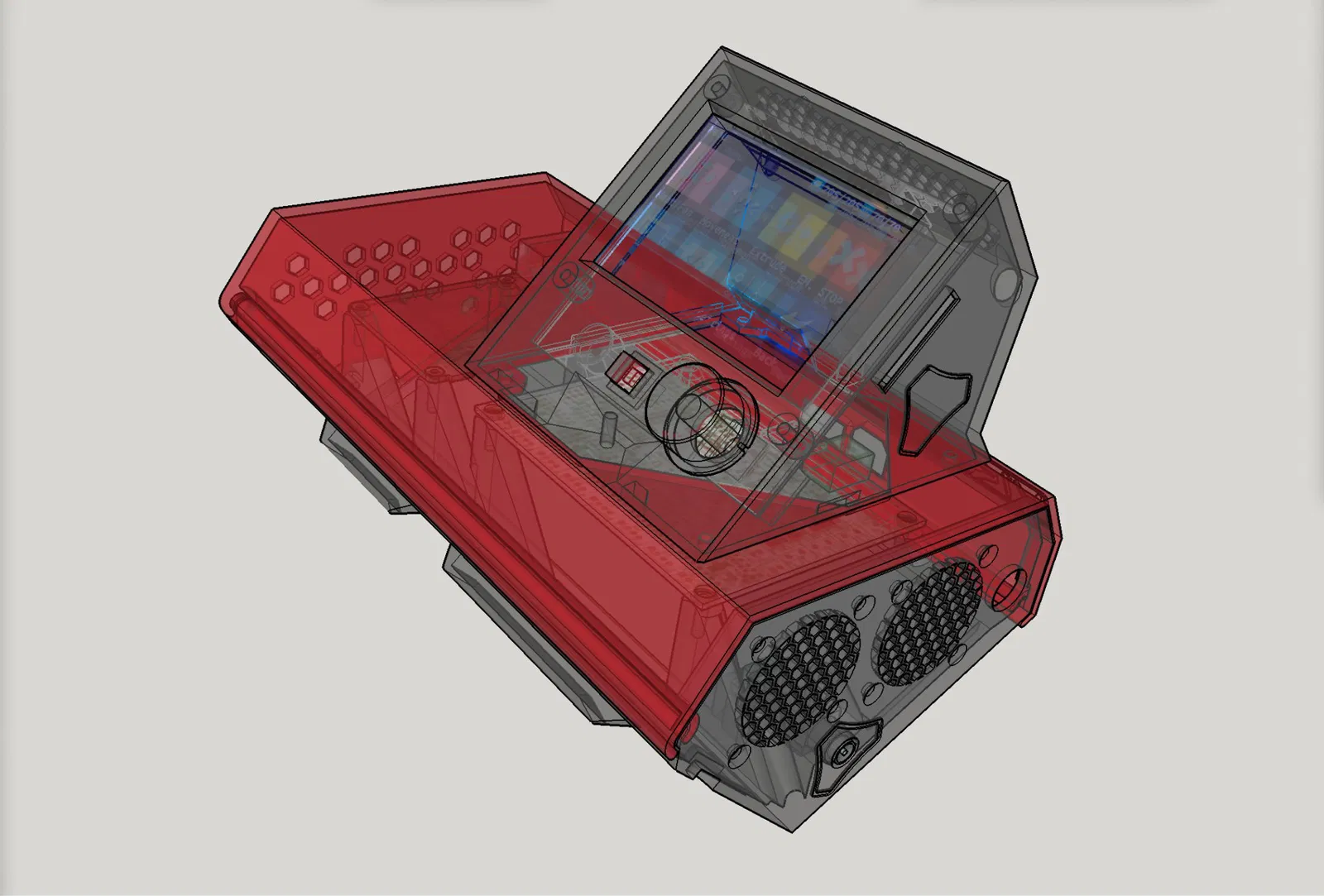

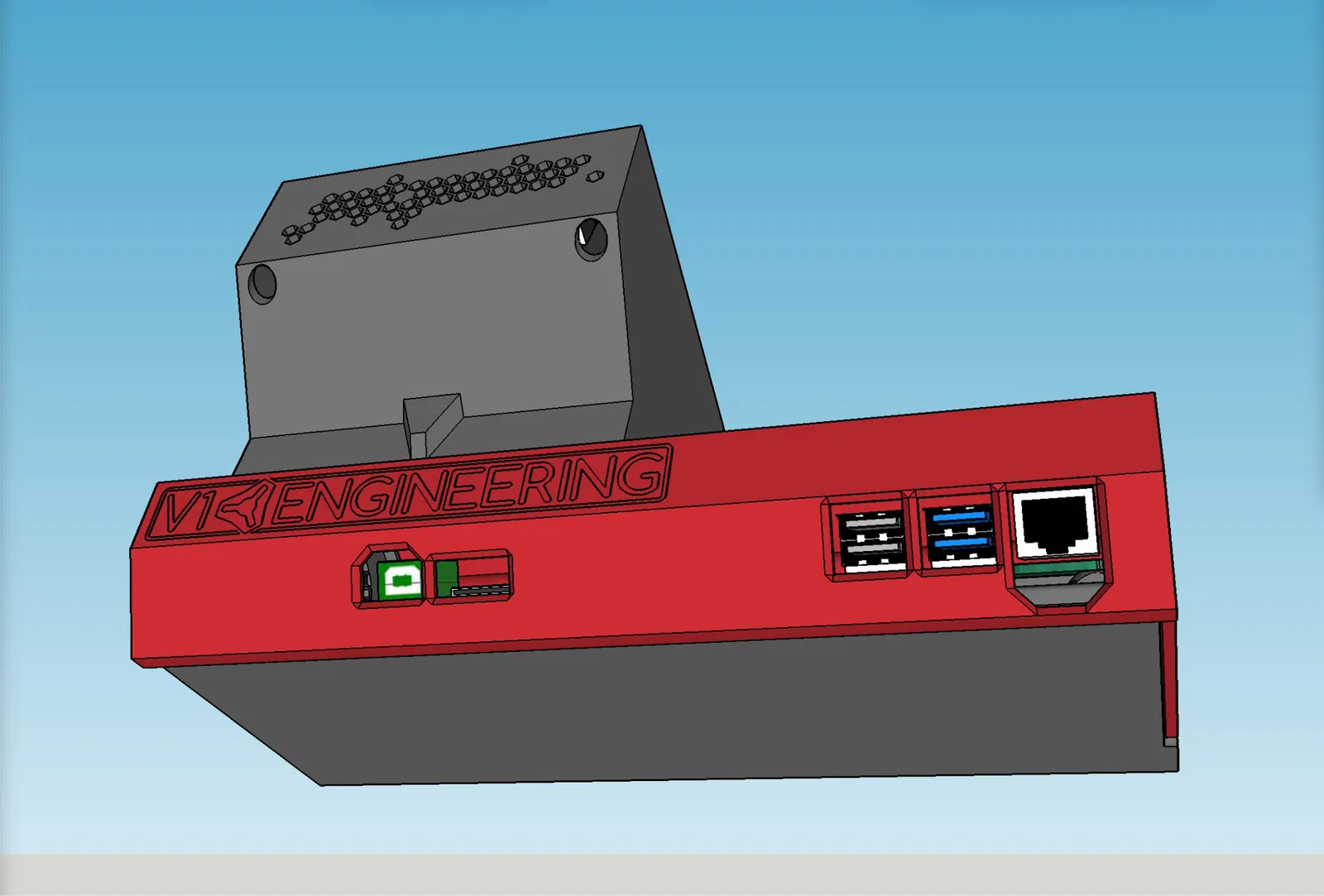

Các thiết kế remix này phần nào "được dự định" cho vỏ được đặt ở đầu X-max (bên phải) của khung LR3. Nếu bạn có kế hoạch đặt nó ở X-min (bên trái), thì vấn đề duy nhất khi chỉ đơn giản di chuyển vỏ sang bên kia là nó sẽ đặt các lỗ hút gió của quạt làm mát hướng về phía nơi các vết cắt xảy ra thay vì hướng ra ngoài. Có lẽ cách dễ nhất là lật các quạt để chúng hút không khí ra khỏi vỏ thay vì đẩy không khí vào trong vỏ. Lưu ý: trong trường hợp như vậy, người ta không thể chỉ đơn giản phản chiếu các bộ phận của máy in, vì điều đó không xử lý việc định hướng lại các lỗ trên nắp cho các cổng trên PCB(s).

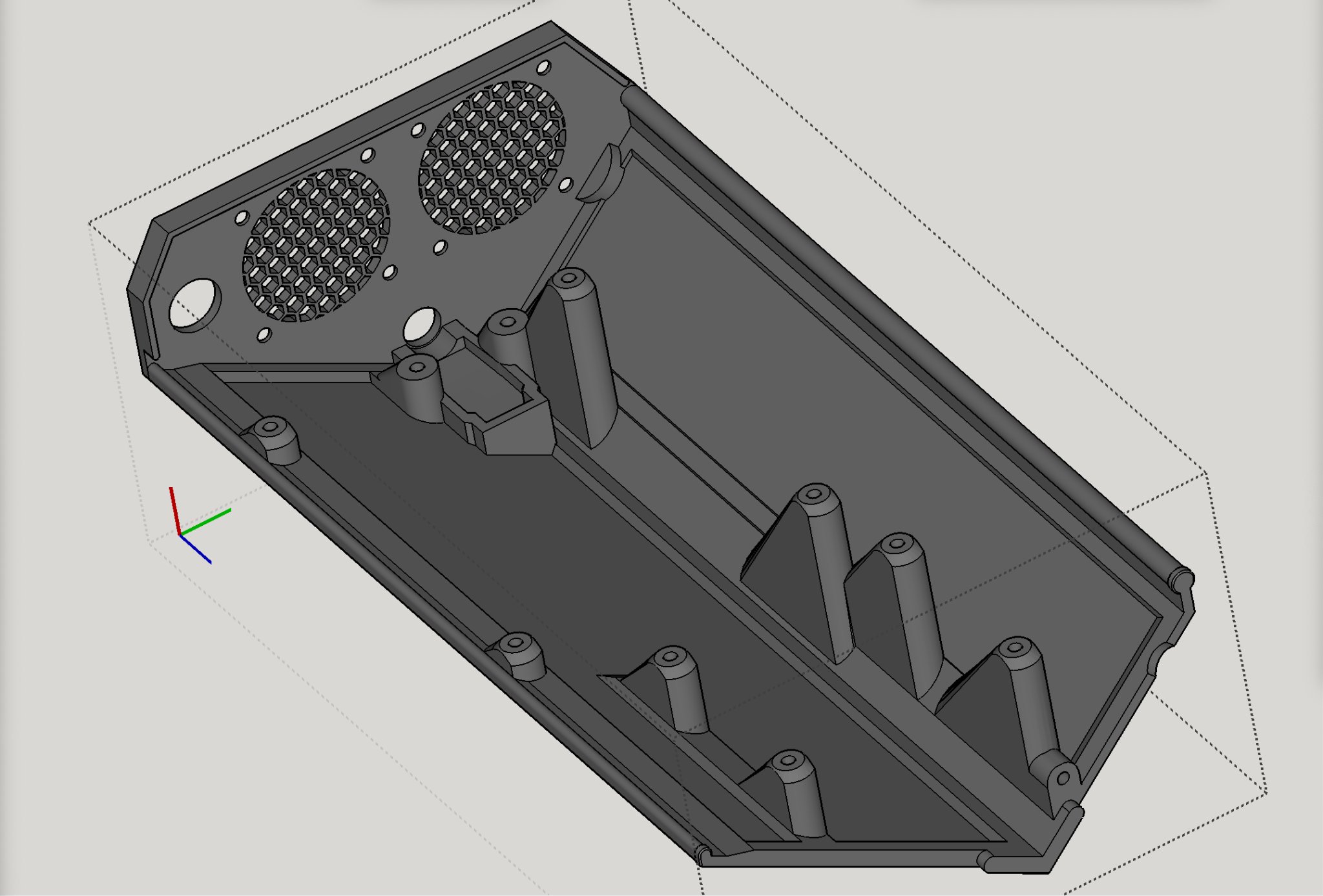

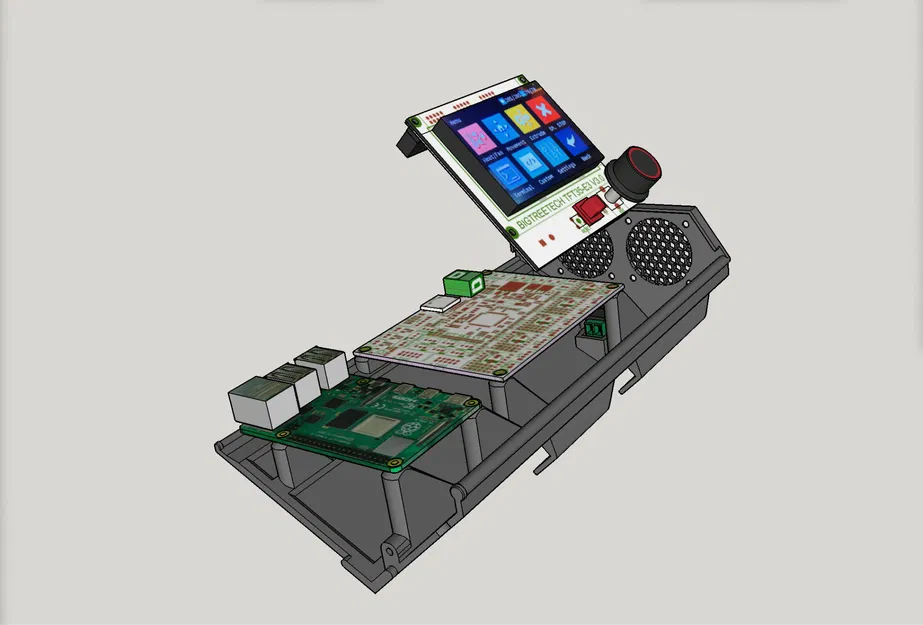

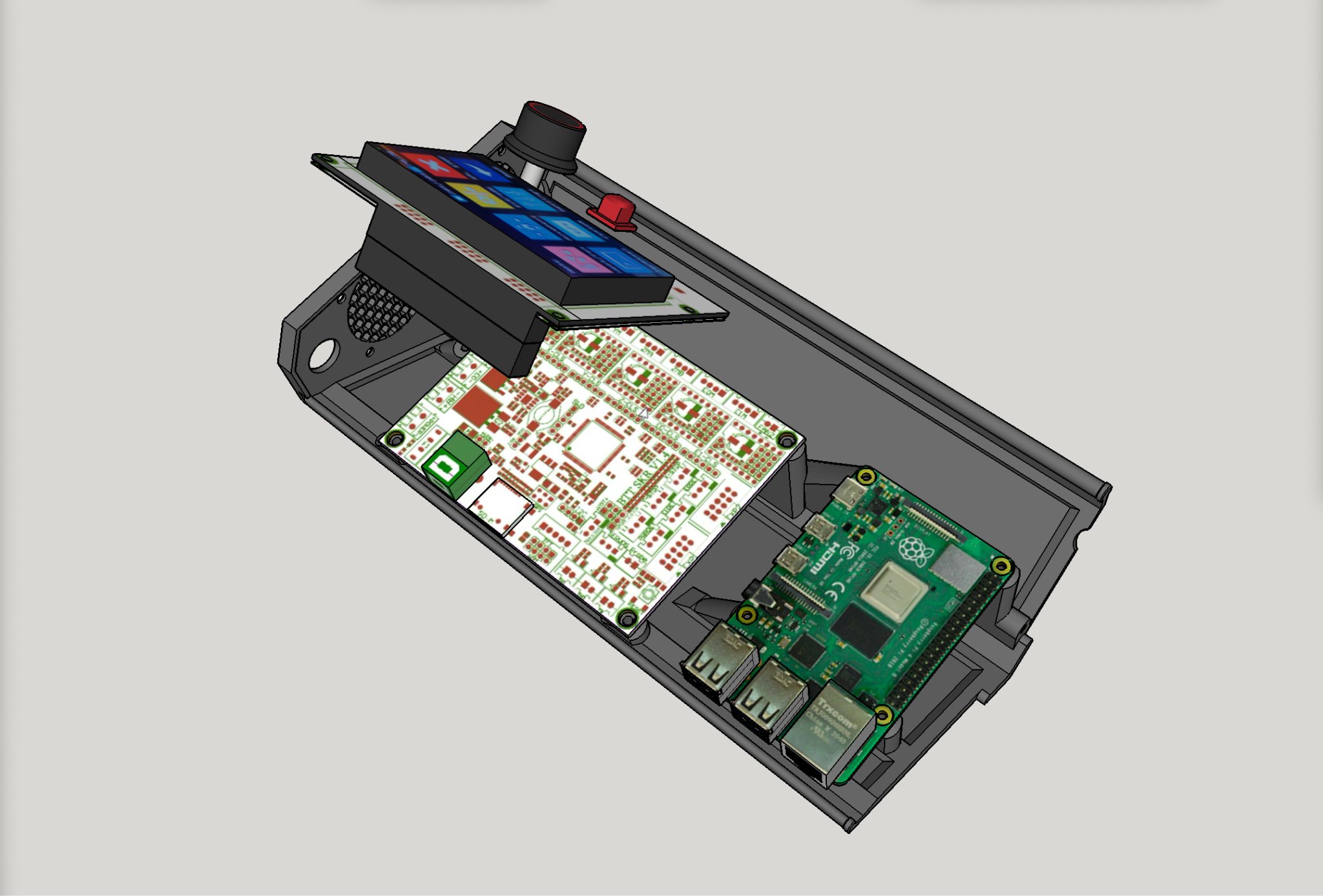

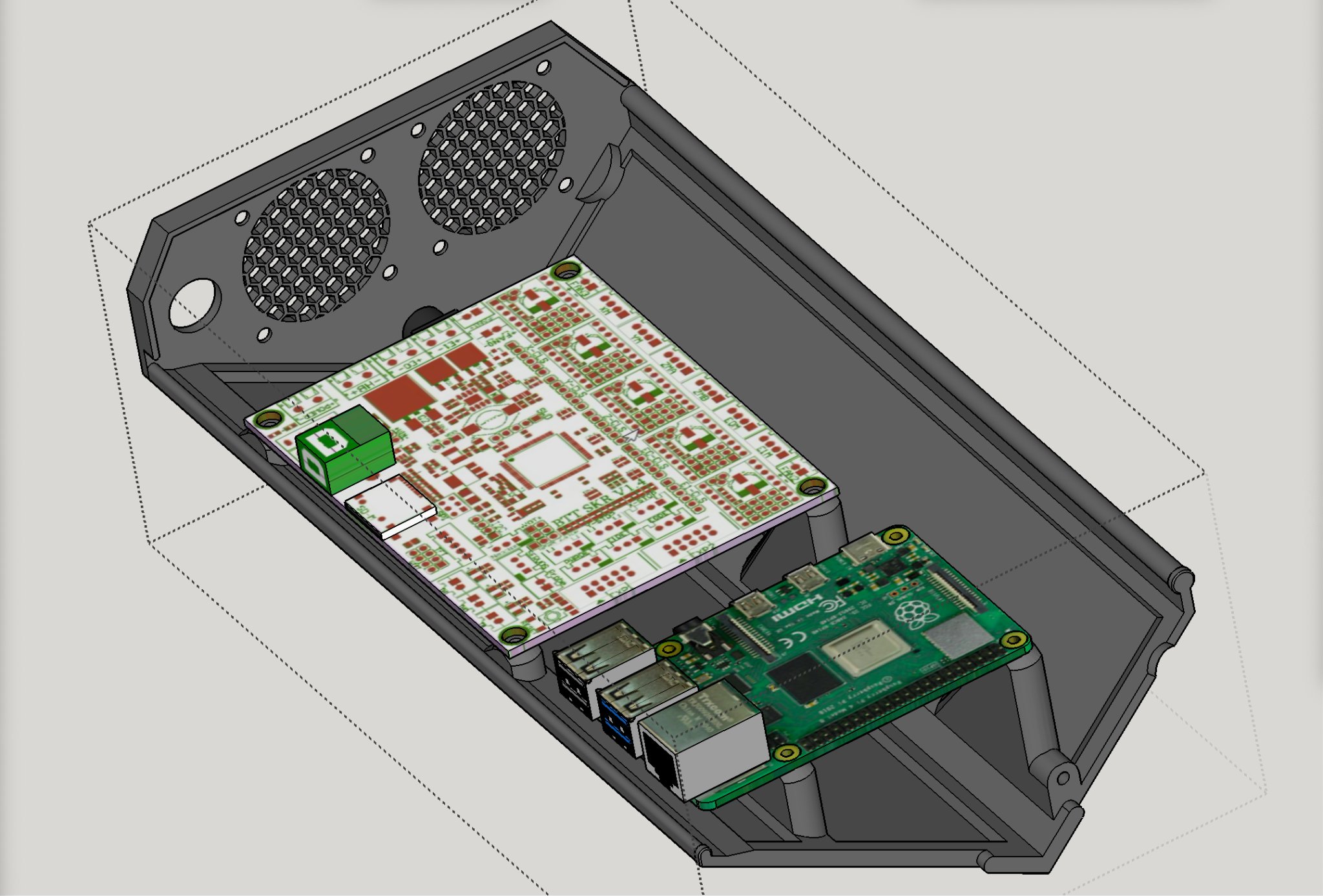

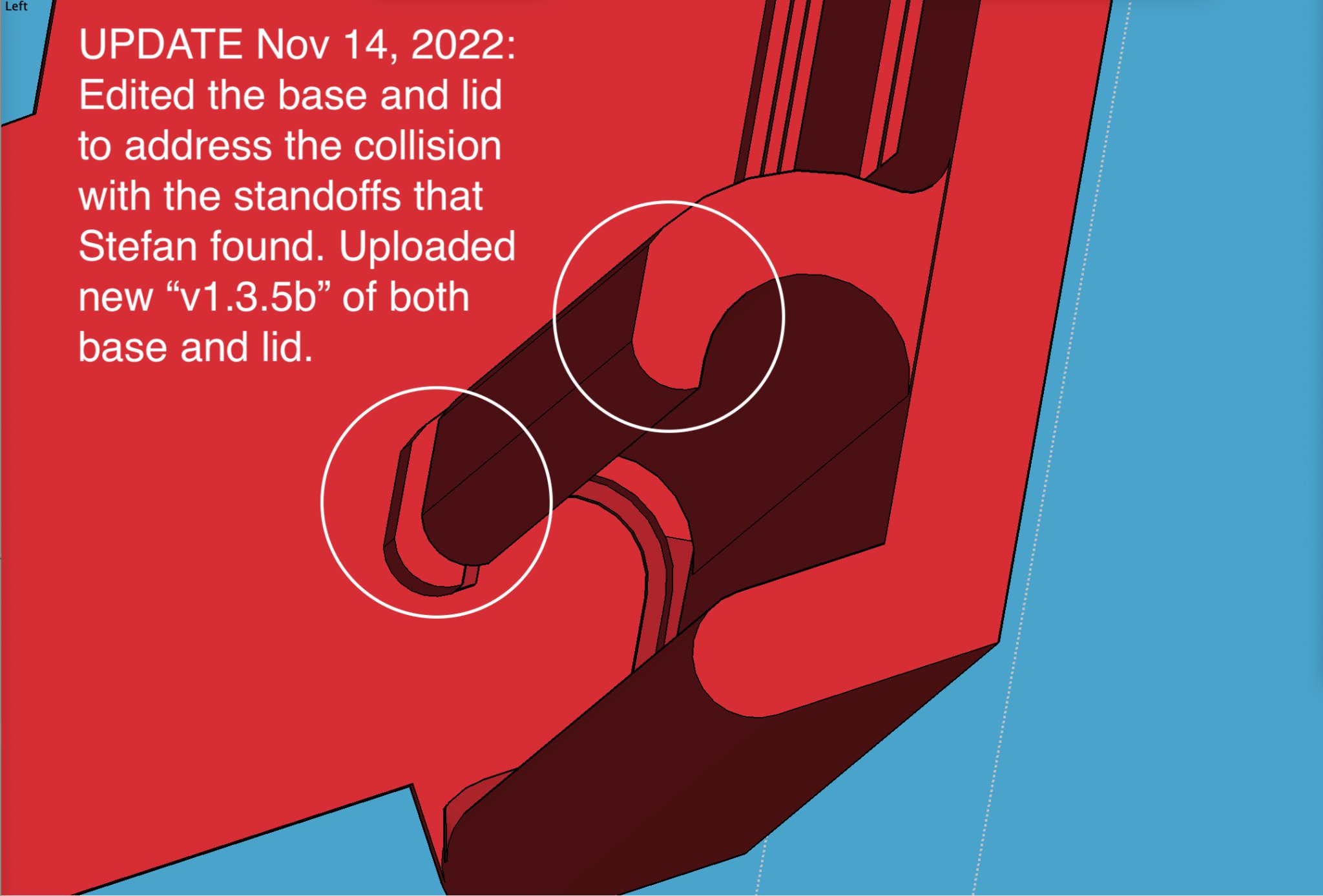

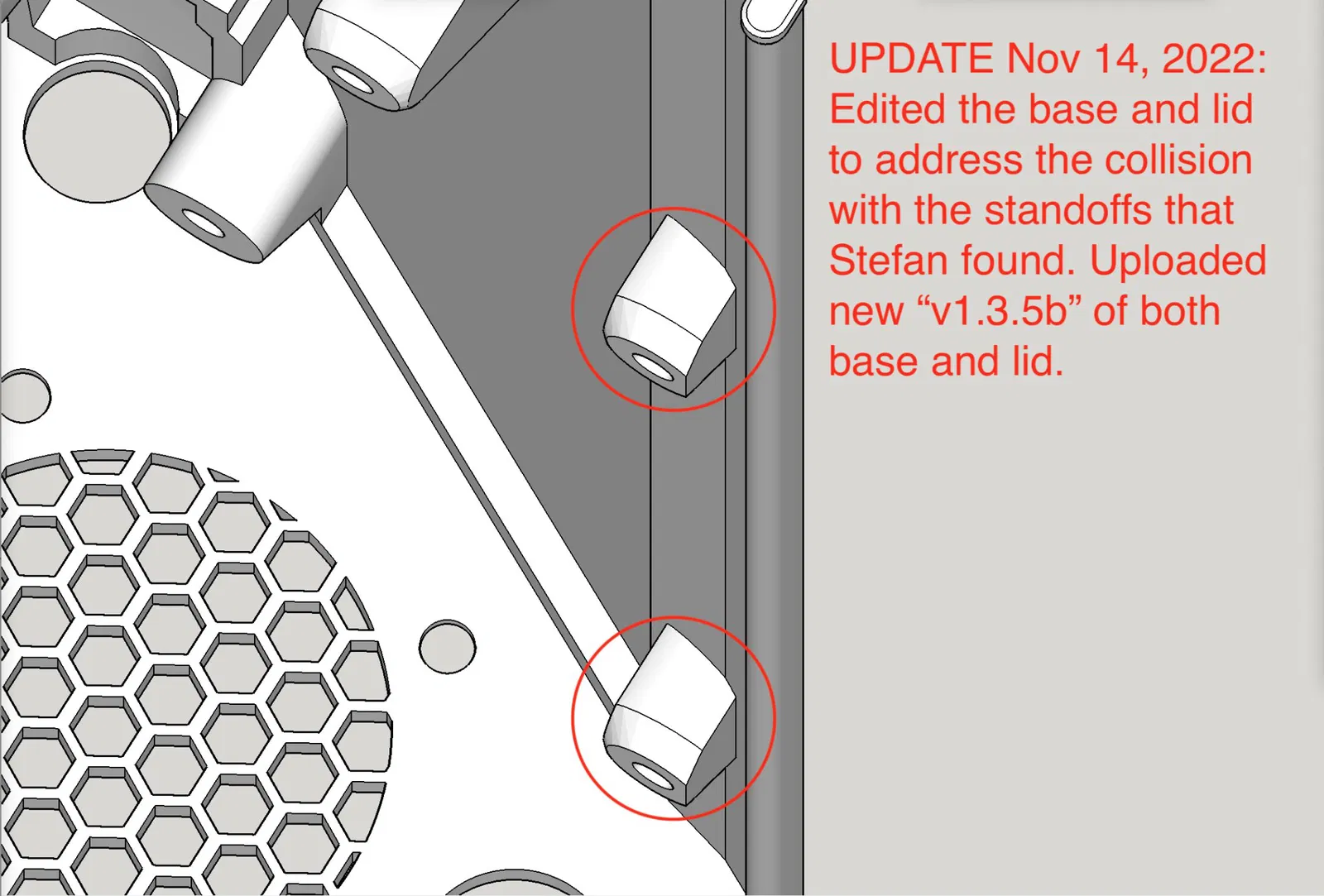

Bản remix này có sự thay đổi ở đáy và nắp chỉ với một mục đích mới: để có thể sử dụng SKR 1.4 Turbo (thay vì SKR 1.2 Pro), cũng như một Raspberry Pi 4 model B bên cạnh bo mạch chính.

Đây là cho phiên bản E3 của TFT. Nếu cần một phiên bản không phải E3 của giá đỡ TFT, nó có sẵn trong một bản remix khác, nhưng sẽ cần thay đổi ở nắp của bản remix này. Liên hệ với tôi nếu cần thiết.

Bản remix này giữ lại các tính năng mới nhất trước đó:

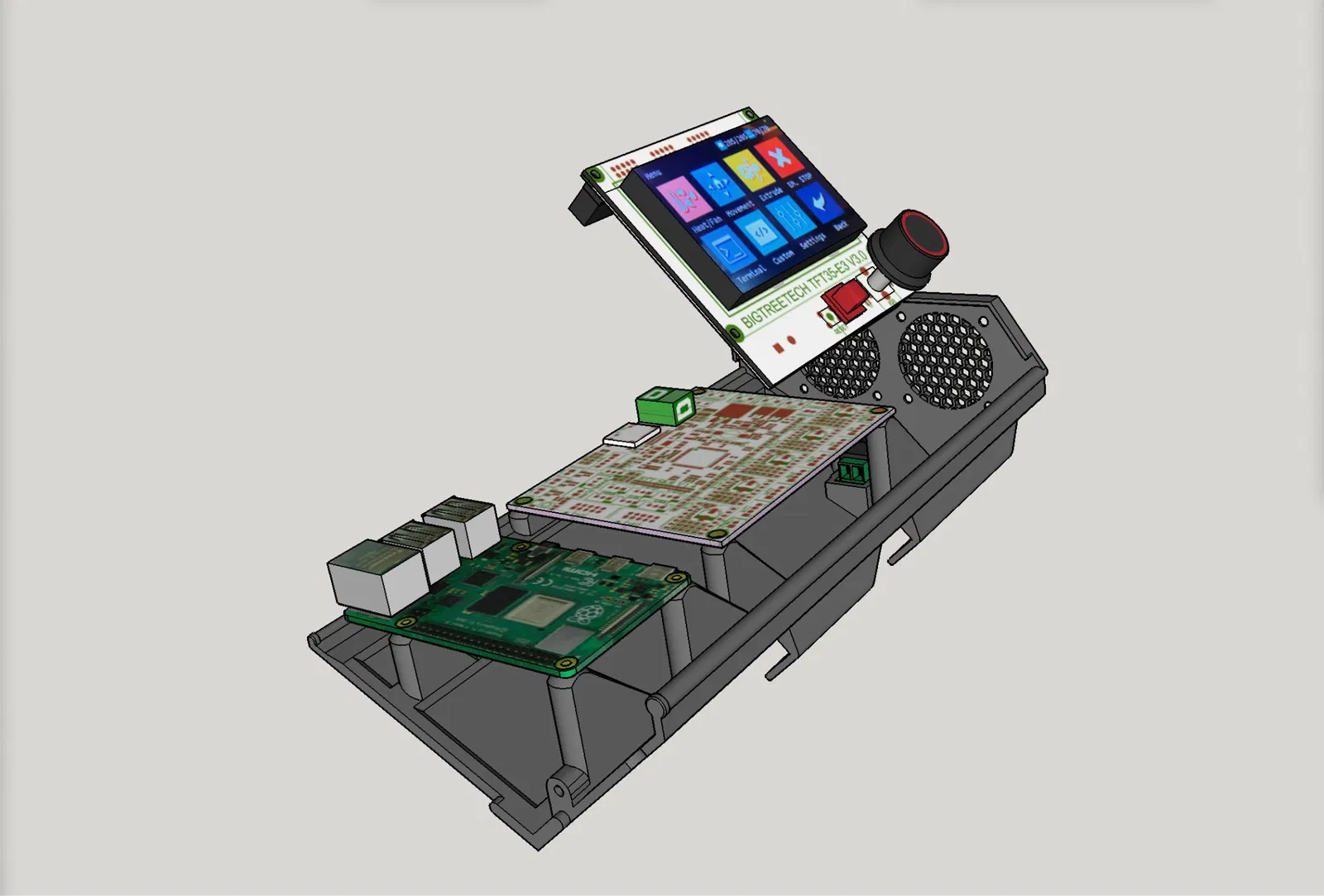

• Được thiết kế sao cho một bộ in có thể có giá đỡ TFT hướng ra ngoài theo cả hai hướng: ra X hoặc ra Y.

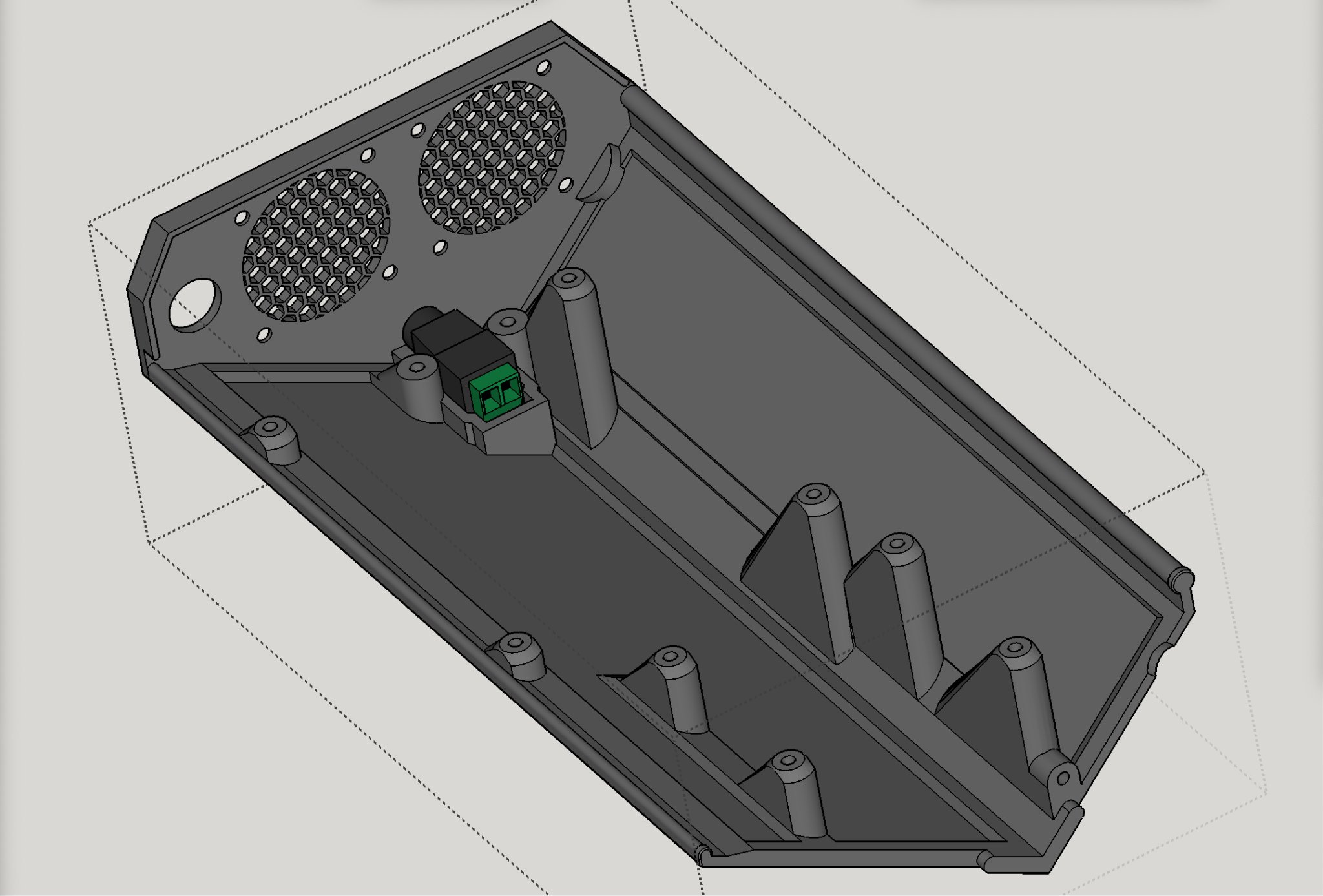

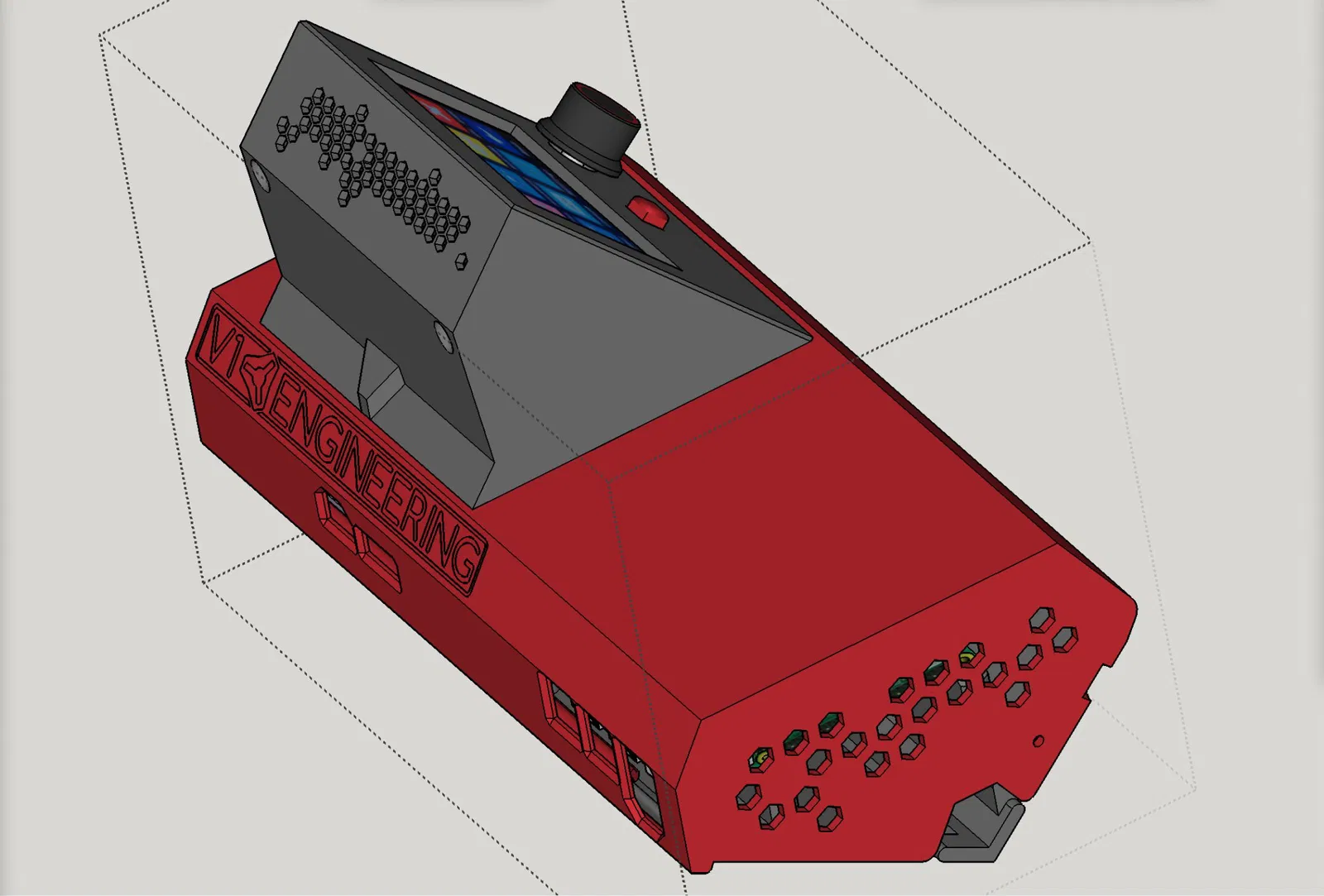

• Có cùng thể tích in hợp lý như phiên bản “ít mỡ” trước đó của cơ sở. Đây là phiên bản hiệu quả hơn của cơ sở với một số “mỡ” đã được cắt bỏ. Nó duy trì độ dày và độ bền nơi cần thiết, nhưng tiết kiệm 33% nhựa và giảm 25% thời gian in.
• Nó cũng có phiên bản mới nhất của giá treo, được lấy cảm hứng từ công việc của Dan @SupraGuy trên diễn đàn V1 Engineering. Giá treo này được chia thành hai phần để có thể chứa các thanh tạm thời của bạn trong khi bạn bắt đầu với LowRider v3, và sau đó chuyển sang các thanh cố định của bạn khi bạn đã cắt và lắp đặt chúng.

Các chi tiết khác vẫn hầu như giống nhau, vì vậy dưới đây là bản sao và dán từ trước, với một số điều chỉnh nhỏ:

----

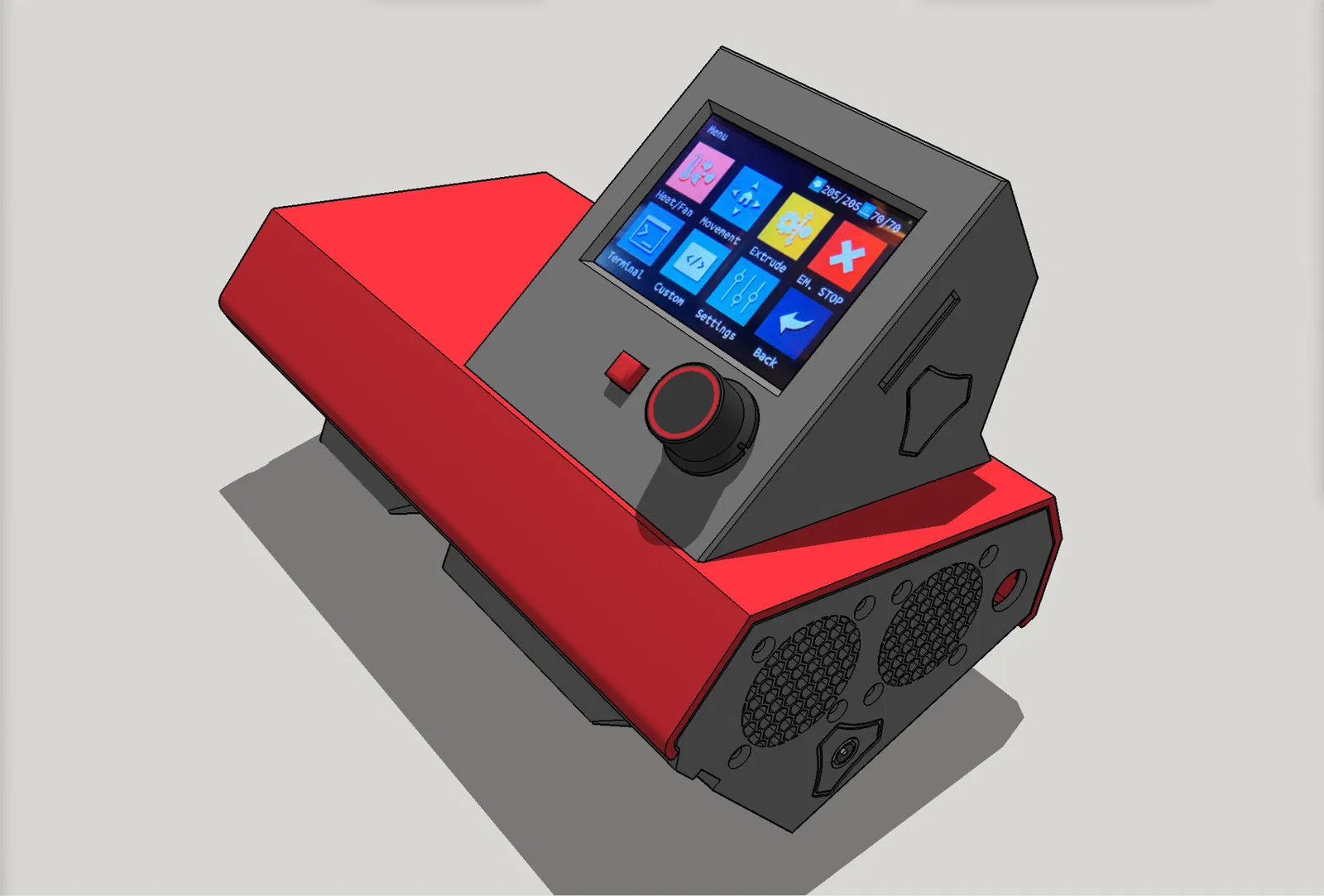

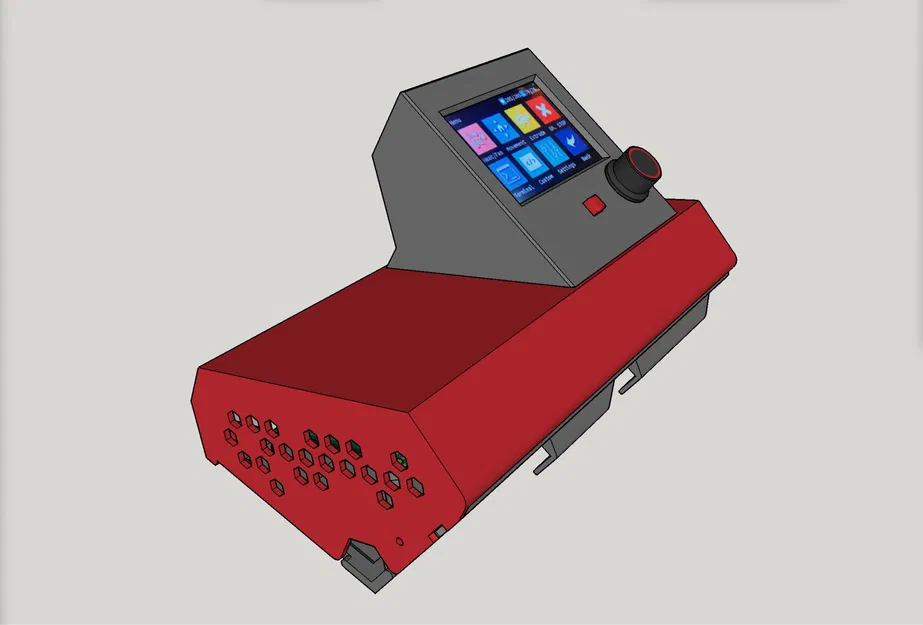

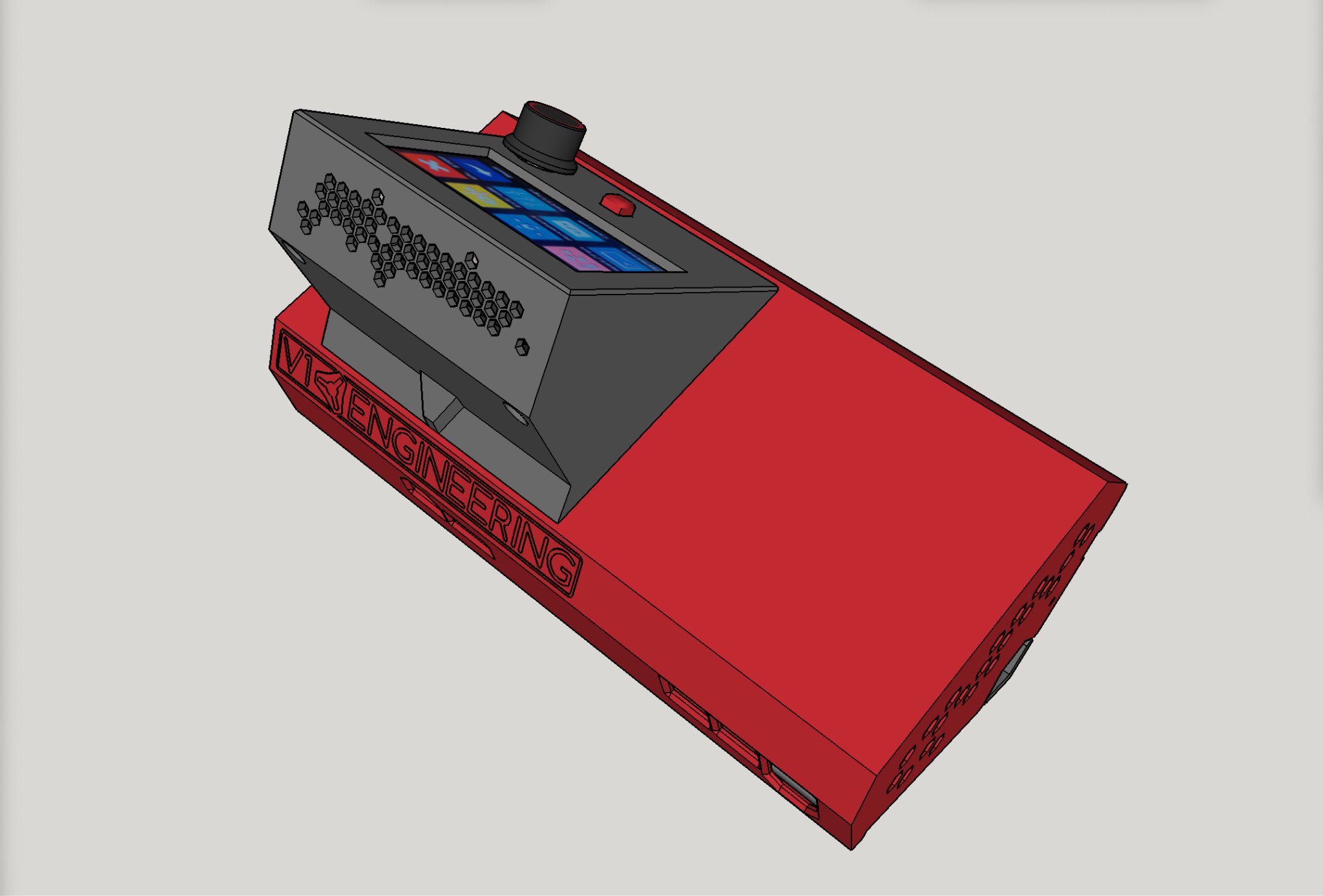

Vỏ in đẹp cho LowRider v3 CNC, nếu bạn đang sử dụng bo mạch SKR Pro 1.2 và màn hình cảm ứng BTT TFT35 E3 cùng với Raspberry Pi 4b. Cung cấp một số tính năng mới (xem bên dưới).
