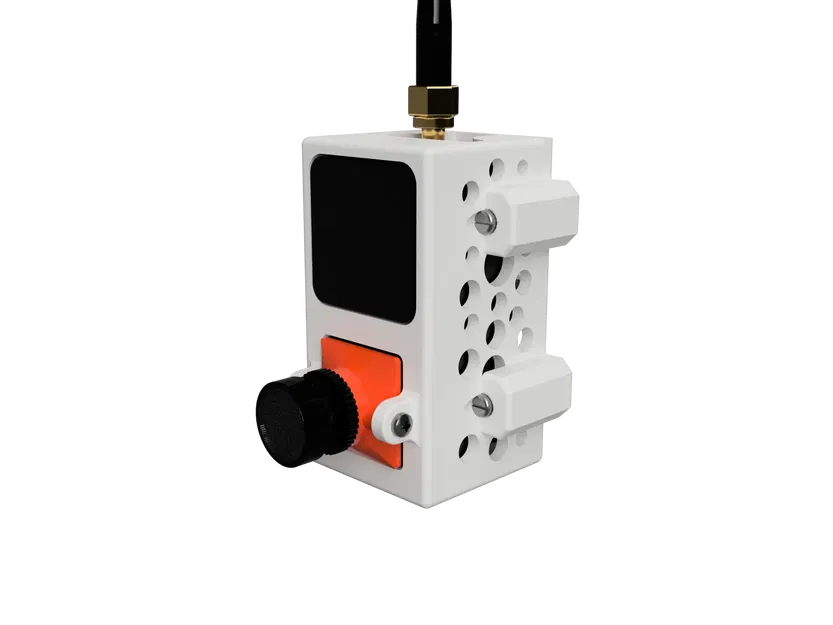

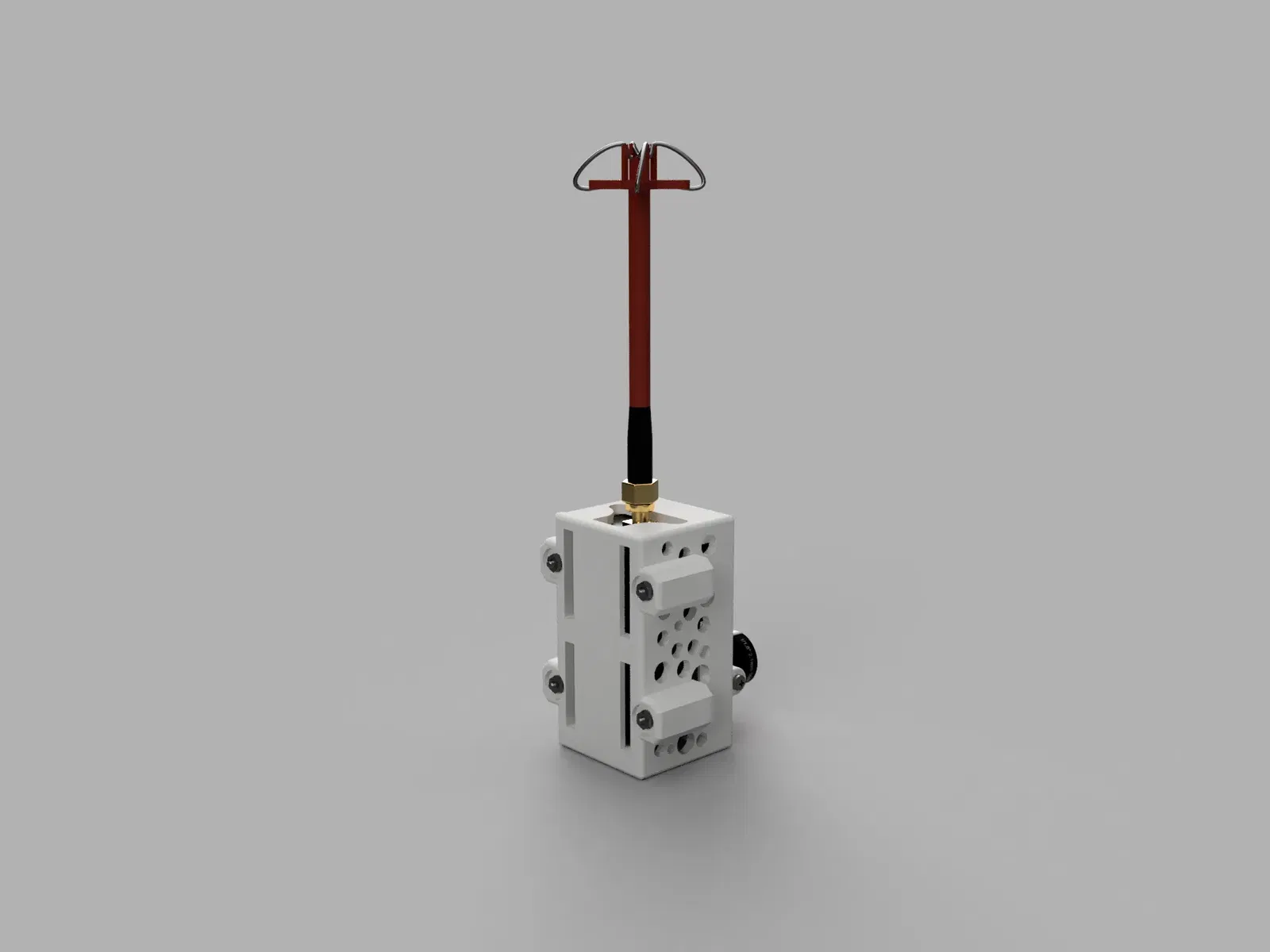

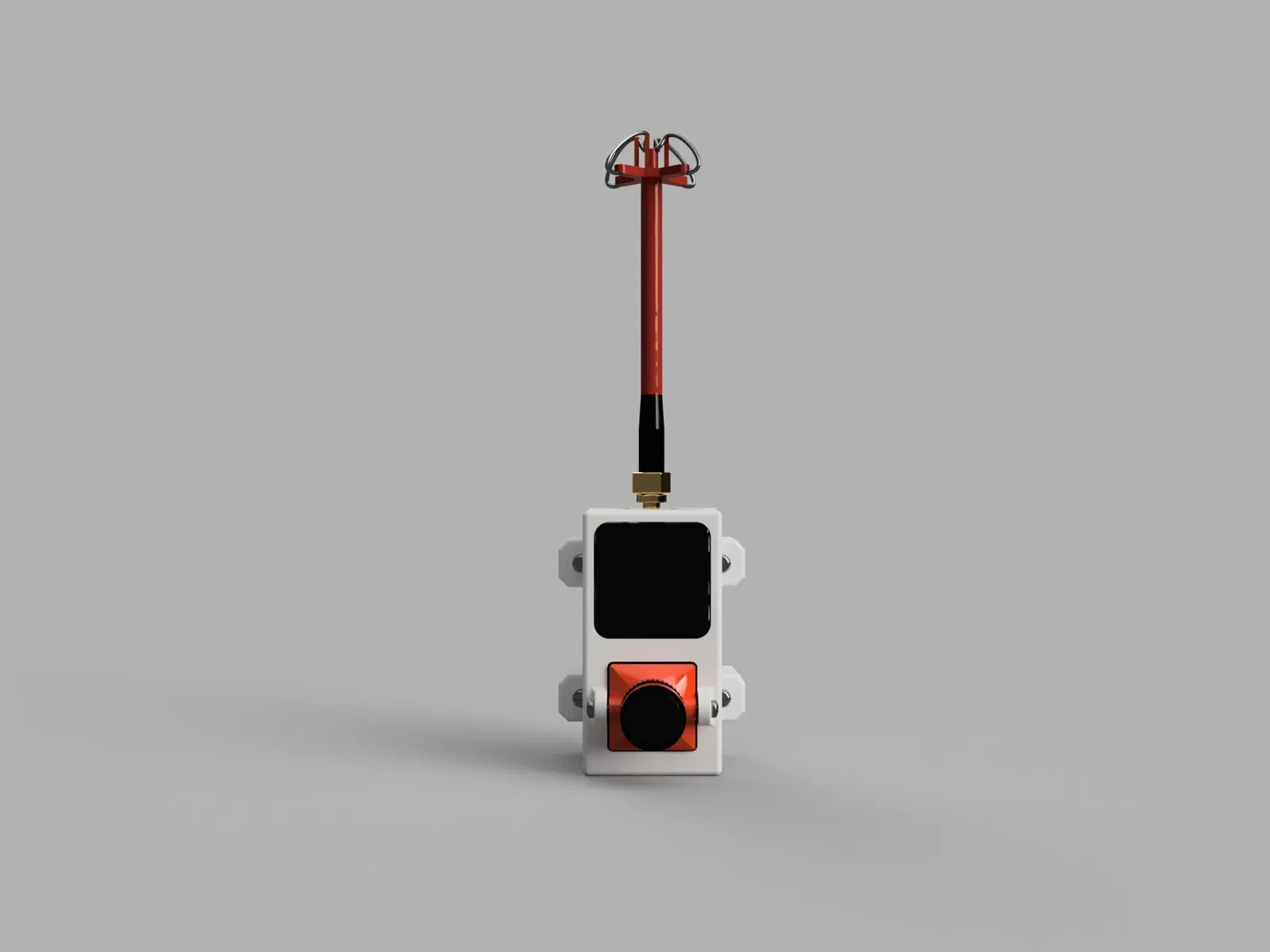

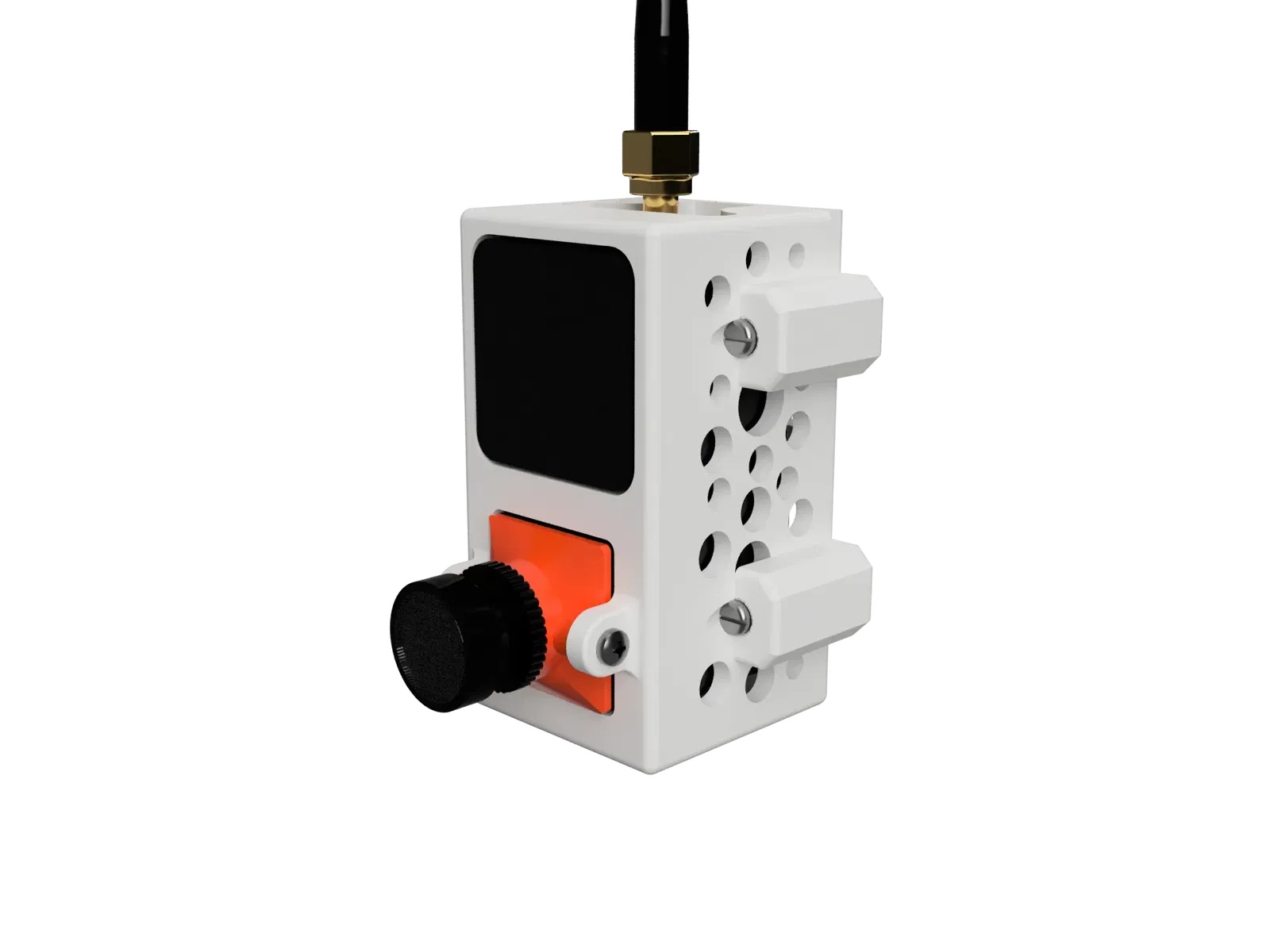

Giá đỡ camera FPV và bộ phát TX2500 cho balo

Trường hợp sử dụng:

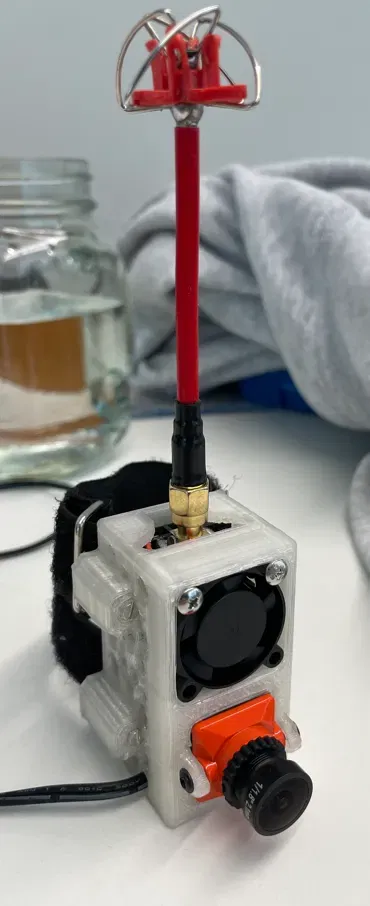

Trường hợp này được thiết kế để sử dụng với camera B19 fpv 1500TVL và bộ phát TX2500 V4 fpv.

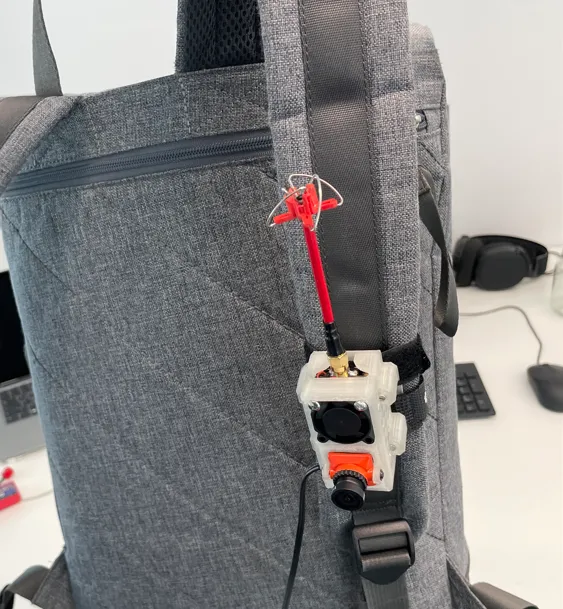

Nó có thể được gắn vào dây đeo của ba lô hoặc một cột để tạo ra một thiết lập camera fpv phát trực tiếp/giám sát di động hoặc cố định. Nó được cấp nguồn bằng một bộ pin bên ngoài.

Danh sách vật liệu:

Bạn sẽ cần các vật liệu sau:

Lắp ráp:

1. In ấn hai phần của vỏ, làm sạch chúng khỏi các sợi nếu cần (dao phẫu thuật hoặc súng nhiệt).
2. Chèn Camera, vặn nó bằng các vít đi kèm.
3. Kết nối các đầu nối của camera + bộ phát theo hướng dẫn trên trang AliExpress của bộ phát (thêm dây nguồn để đi đến pin bên ngoài. Tôi đã hàn một đầu nối XT60 ở cuối).
4. Kết nối các đầu nối với camera + bộ phát.
5. Chèn bộ phát.
6. Dẫn các dây nguồn qua một trong các lỗ trên vỏ, cố định chúng bằng keo nóng.
7. Đẩy các vít từ phía trước.
8. Dẫn hai dây đai velcro qua tấm gói.
9. Đặt tấm lưng lên và vặn chặt nó bằng các đai ốc.
