Buchse kết nối 4mm cho hộp filament

Tác giả rynn_357145

Lượt tải
21
Lượt thích
5
Lượt coi
459

File 8 40,3 MB

  • Filamentbuchse-bowden2-Koerper_1766192711.stlSTL · 7,4 MB
  • Filamentbuchse-bowden2-Platte_1766192712.stlSTL · 380,7 KB
  • Filamentbuchse-bowden2-Spannzange2_1766192713.stlSTL · 346,6 KB
  • Filamentbuchse-bowden2-Spannzange_1766192714.stlSTL · 276,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

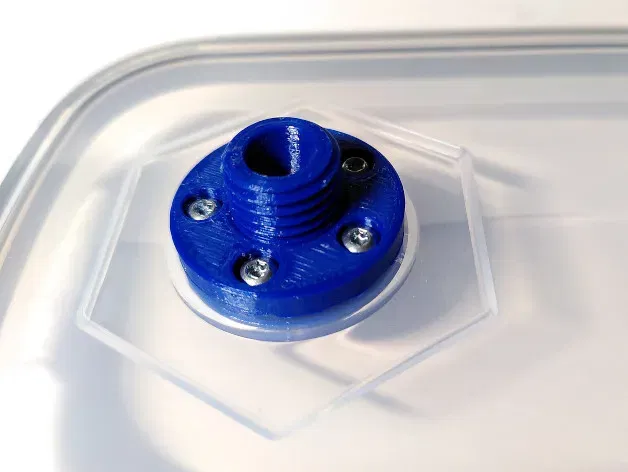

Socket với lỗ thông cho sợi và kết nối với ống PTFE 4 mm cho hộp sợi. Cơ sở là một hộp thực phẩm tươi (https://www.amazon.de/gp/product/B07L2QJ5LB) với nắp dày 1,8 mm.

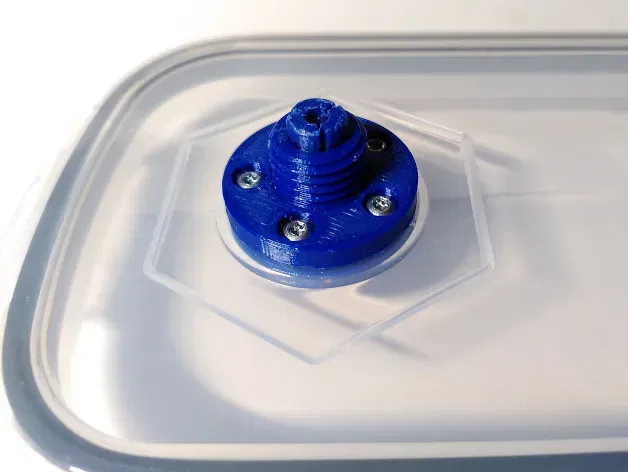

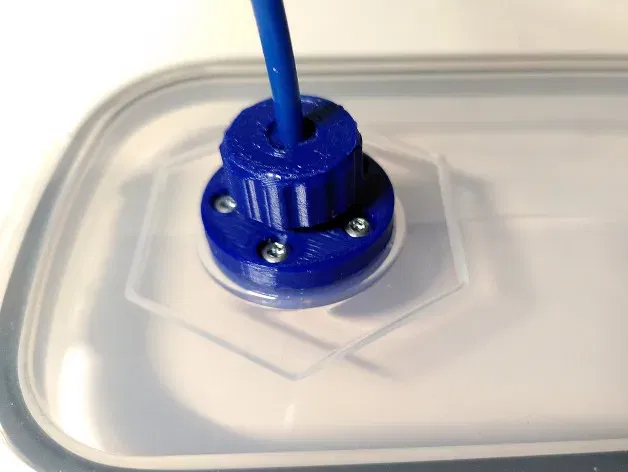

Ống PTFE được kẹp chặt bằng đầu kẹp.

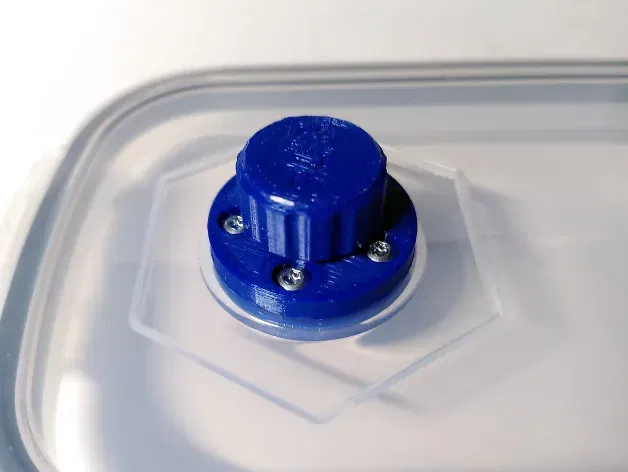

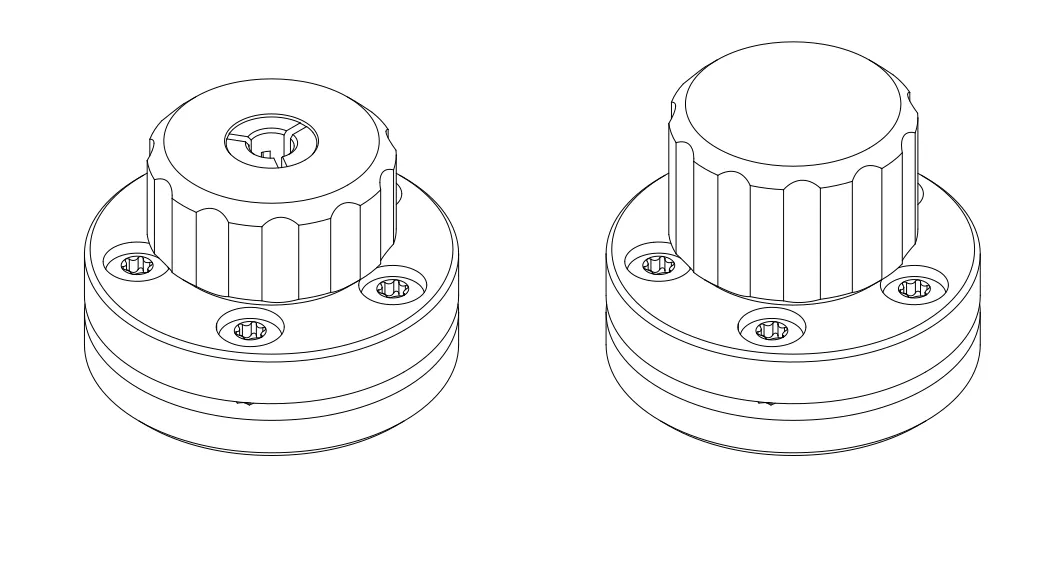

Ngoài ra, ống và đầu kẹp có thể được tháo ra và lỗ mở có thể được đóng lại bằng nắp vặn.

Cần khoan năm lỗ 3mm và một lỗ 16 mm trên nắp. Đối với lỗ 16 mm, tôi khuyên bạn nên sử dụng mũi khoan bước phù hợp.

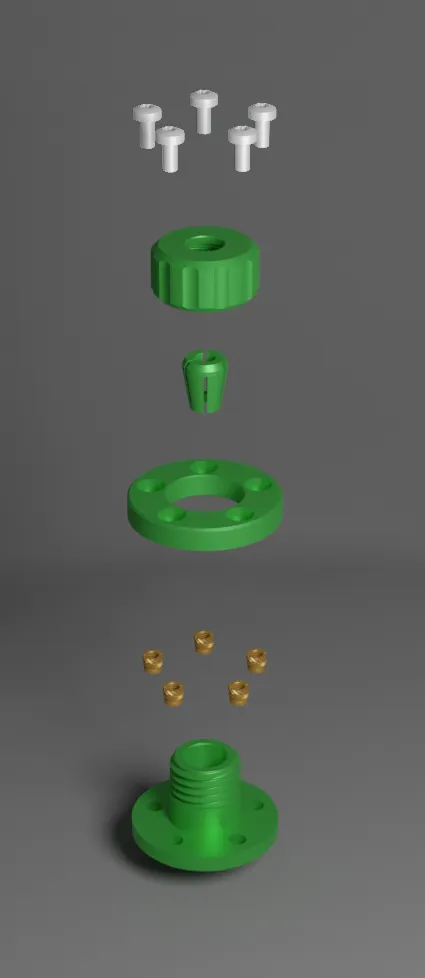

Cũng cần:

| Số lượng | Phần |
|---|---|
| 5 | SO 14583 M3×6 (hoặc ISO 7045 M3×6) |
| 5 | ống ren Ruthex M3 Short (hoặc CNC-Kitchen M3 Short) |

Coi thêm Ẩn bớt

Thông số in

Định dạng
stlsvg
Số file mô hình
8
Tổng dung lượng
40,3 MB
File lớn nhất
14,4 MB
