Điêu khắc động học cho vỏ máy tính Cooler Master QUBE 500

Mô tả Đối tượng:

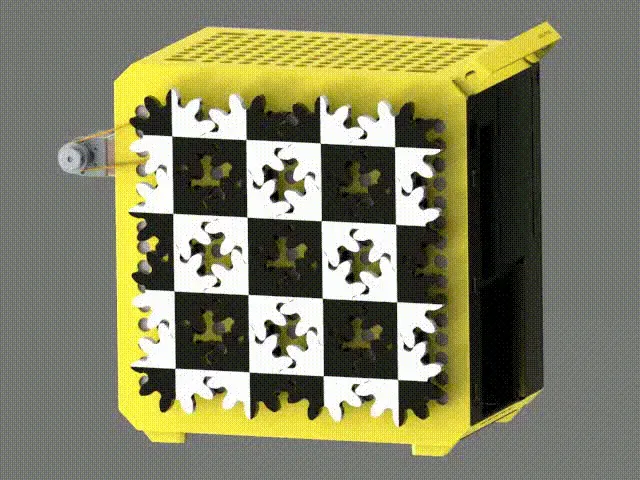

Đây là một tác phẩm điêu khắc động học thay đổi các mẫu đen/trắng một cách vĩnh viễn.

Nó được thiết kế để lắp ráp trên vỏ máy PC CUBE 500 từ Cooler Master.

Một MMU hoặc cái gì đó tương tự là không cần thiết. Các bánh răng hai màu có sẵn trong phiên bản một extruder.

Cập nhật 2023-10-27:

Đã thêm bình luận về O-ring và mã G thay đổi công cụ “M600” đã được thêm vào các tệp một extruder.

Cập nhật 2023-10-06:

Như đã hứa, các phiên bản một extruder đã được thêm vào.

Cập nhật 2023-10-03:

Các bộ phận cho hệ thống truyền động dây GT2-6 và một liên kết ví dụ đến bộ điều khiển động cơ PWM đã được thêm vào.

Thông tin quan trọng:

• Bạn có thể chọn giữa 2 loại trục. Một loại có một điểm cố định, loại còn lại có hai điểm cố định trong trường hợp điểm cố định đơn lẻ quay cùng với các bánh răng.
• 4 loại chân đế động cơ khác nhau được cung cấp. Tất cả đều không có lỗ khoan, vì tôi không thể cung cấp một chân đế cho mọi loại giá đỡ động cơ trên thị trường. Bạn có thể thêm các khối âm trong slicer của bạn chính xác nơi bạn cần. Độ dày của tấm đế là 7mm, đủ cho các chèn ren nóng chảy. Như một lựa chọn thay thế, bạn có thể gửi cho tôi một bản phác thảo và tôi sẽ cung cấp một chân đế tùy chỉnh theo yêu cầu.
• 2 loại bánh xe động cơ được cung cấp. Một loại có lỗ giữa 6mm, phù hợp với hầu hết các động cơ. Loại thứ hai chỉ có một lỗ nhỏ vì lý do kỹ thuật. Nó được thiết kế để thêm một lỗ giữa theo nhu cầu của bạn bằng cách thêm một khối âm trong slicer.
• Các lỗ bên của bánh xe động cơ có đường kính 4mm mà bạn có thể nóng chảy các chèn ren cho M3.
• Các động cơ 5V hoặc 12V được khuyến nghị. Bạn có thể kết nối chúng trực tiếp qua nguồn điện của PC.
• Các bánh răng có thể dễ dàng được gắn vào các trục. Việc tháo rời có thể khó khăn hơn tùy thuộc vào độ cứng của vật liệu được sử dụng.
• Vì tôi không sở hữu một vỏ máy, tôi không thể kiểm tra tất cả các chi tiết. Nếu có điều gì không như mong đợi, vui lòng gửi cho tôi một tin nhắn hoặc để lại một bình luận.

Hóa đơn vật liệu:

• 1 pcs. Bánh răng dẫn động (phiên bản O-Belt hoặc GT2-6)
• 8 pcs. Bánh răng bị dẫn
• 9 pcs. Trục (phiên bản lắp đơn hoặc lắp đôi)
• 1 pcs. Đế động cơ (một trong các phiên bản được cung cấp)
• 1 pcs. Bánh xe động cơ (phiên bản O-Belt hoặc GT2-6, có các lỗ khoan khác nhau)
• 1 pcs. Động cơ (mua phần, chọn động cơ có tốc độ vòng quay rất thấp)
• 1 pcs. Dây đai (mua phần, phiên bản O-Belt hoặc GT2-6)

tùy chọn:

• 1 pcs. Bộ điều khiển động cơ PWM (mua phần, chỉ cần thiết cho động cơ quay nhanh hoặc nếu bạn muốn điều chỉnh tốc độ)

Liên kết ví dụ cho các phần mua:

Động cơ: https://www.amazon.de/Getriebe-Reversible-Reduction-Elektromotor-Au%C3%9Fendurchmesser/dp/B07D8TK96L/ref=psdc_2076813031_t3_B0824V7YGT?th=1

O-Belt: https://www.amazon.de/Rundriemen-Polyurethan-%C3%9Cbertragungsriemen-Hochleistungs-Antriebsgetriebe/dp/B08FRJ55RM/ref=sr_1_6?c=ts&keywords=Rundriemen%2B%26%2BO-Ringe&qid=1695812377&s=industrial&sr=1-6&ts_id=12471624031&th=1

Bạn có thể đơn giản cắt dây đai đến độ dài mong muốn bằng một con dao sắc và hàn nó bằng ngọn lửa của bật lửa.

Dây đai GT2-6: https://www.amazon.de/Zahnriemen-Synchron-Zahnriemenspanner-3D-Druckerzubeh%C3%B6r-GT2-6-160MM/dp/B092DCWFX1/ref=sr_1_3?keywords=GT2-6%2Bclosed%2Bloop&qid=1695813397&sr=8-3&th=1

tùy chọn, không nhất thiết phải có:

PWM Motor Controller: https://www.amazon.de/gp/product/B01IWI6APK/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

Cài đặt in:

Vật liệu: PLA, PETG, ABS/ASA.

Chiều cao lớp: 0,2-0,3

Đường kính đầu phun: 0,4-0,6mm

Mật độ: 15%

Chu vi: 2

Bờ: không

Hỗ trợ: có, cho các bộ phận trực tiếp kết nối với các tấm vỏ
