Vỏ bảo vệ cho d1 mini, cảm biến PIR và cảm biến LDR

Vì vậy, dự án là tạo ra một bộ điều khiển nhỏ gọn cho một dải đèn LED thực hiện một đèn ngủ. Để làm điều này, nó - cần phát hiện chuyển động bằng cảm biến PIR.

• Tiếp theo, bộ điều khiển nên biết nếu trời sáng hay tối và chỉ thêm ánh sáng khi tối. Vì vậy, một điện trở phụ thuộc ánh sáng LDR cho phép đo độ sáng.
• Một d1 mini (bản sao) được sử dụng để chạy một firmware tùy chỉnh đọc các cảm biến, điều khiển dải đèn LED nên sẽ có một giá đỡ cho MCU đó. Vì d1 mini không có lỗ để cố định bằng vít nên vỏ phải tìm cách giữ nó ở vị trí.
• Đèn ngủ dành cho một căn hộ có mèo nên sẽ có một cách để che chắn các phần của trường nhìn của cảm biến chuyển động (hoặc mèo sẽ liên tục bật đèn vào ban đêm.)

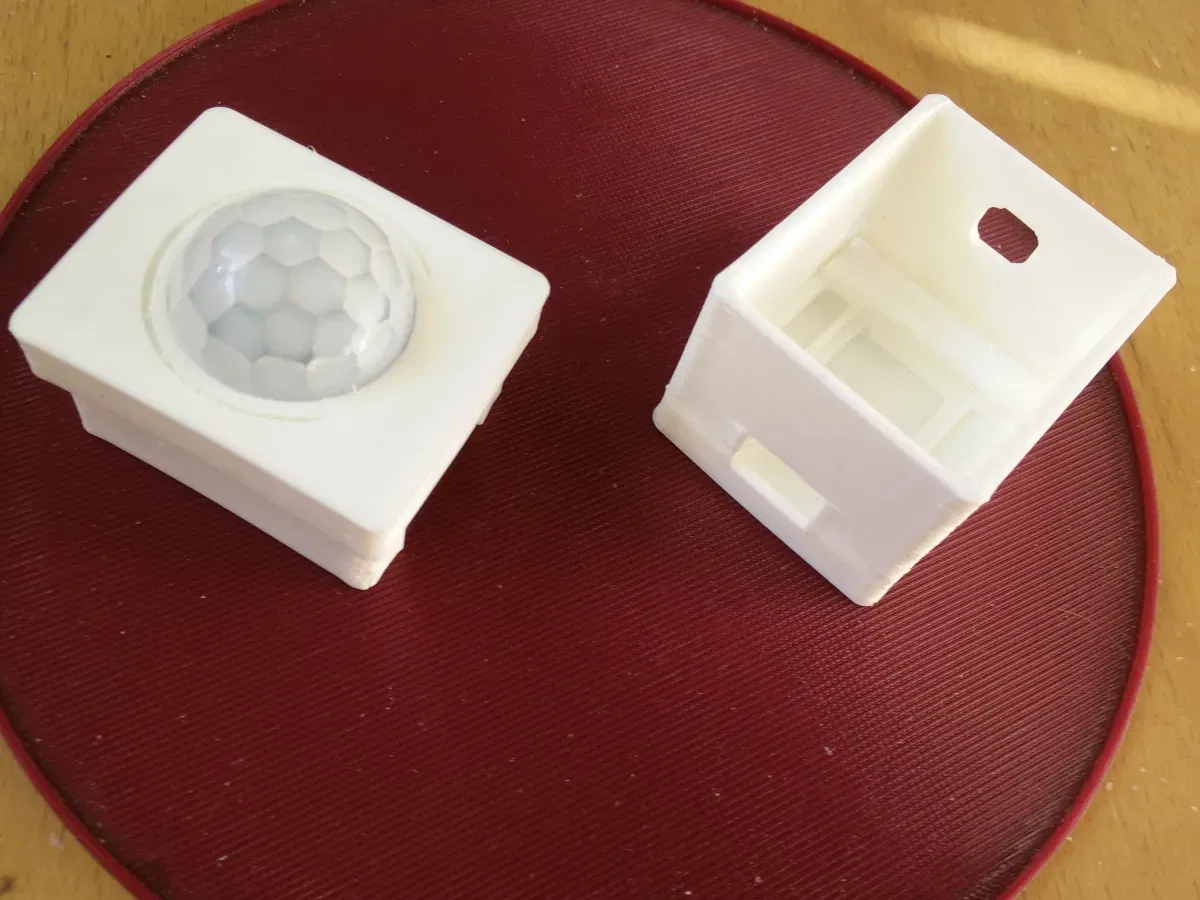

• gắn tường và nhỏ gọn. Chi tiết: - Hộp có kích thước 32x33x40 mm, bao gồm 2 phần (đế và mặt trước) được đẩy vào nhau và giữ chặt.
• Cảm biến PIR HC-SR501 được gắn bằng 2 vít M2 dài 4mm.

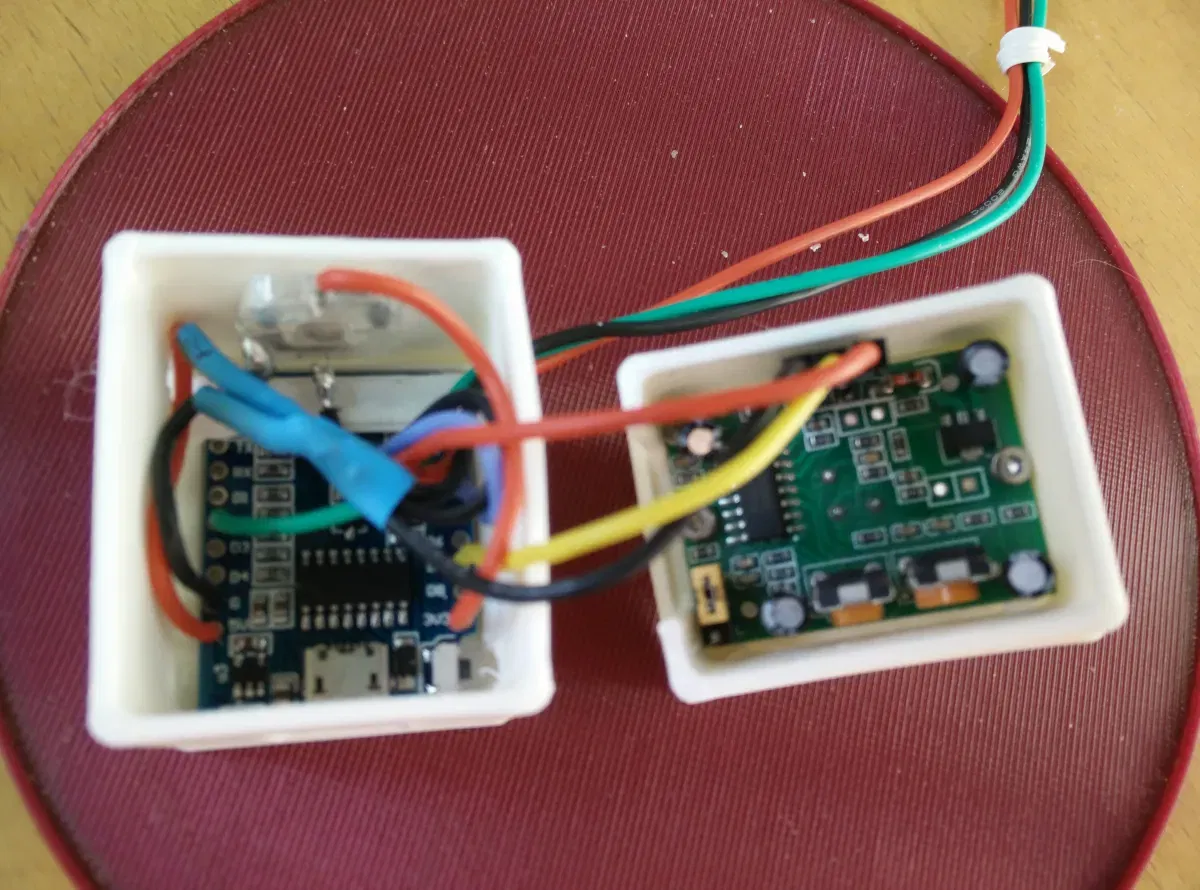

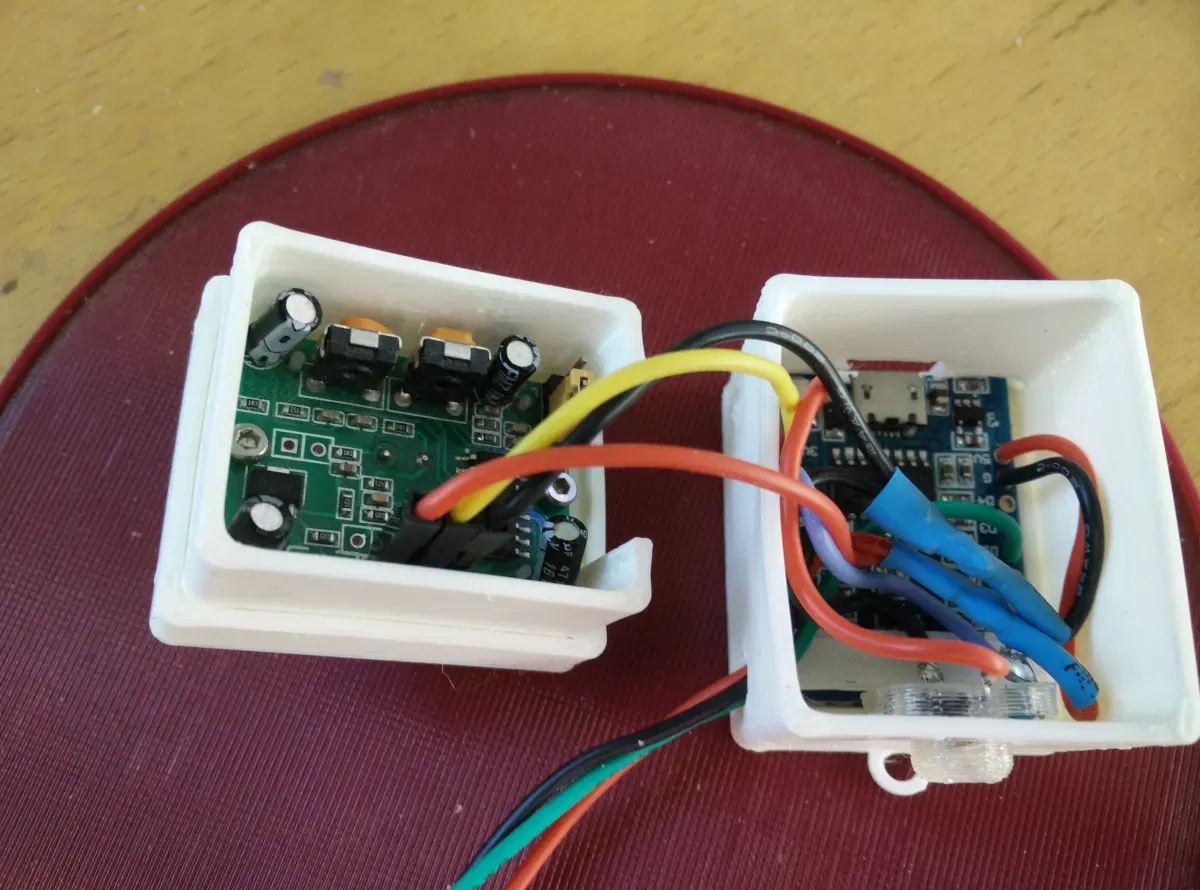

• MCU được trượt vào đế, có một ngăn ở phía sau và một khuôn ở phía trước nơi bo mạch được gắn chặt vào đó (nhưng bạn có thể lấy ra lại với một chút áp lực qua lỗ USB). Cũng có một khuôn hình chữ nhật ở đáy nơi mà nắp kim loại của MCU vừa vặn vào, tăng cường độ ổn định.
• Đế có một lỗ cho phích cắm USB, hai lỗ bên trái và bên phải để cáp đi qua (ví dụ: dây dẫn cho dải LED) và một lỗ nhỏ nơi bạn có thể tiếp cận nút reset của MCU.
• Một vòng nhỏ ở phía sau của đế cho phép treo hộp lên một cái đinh.

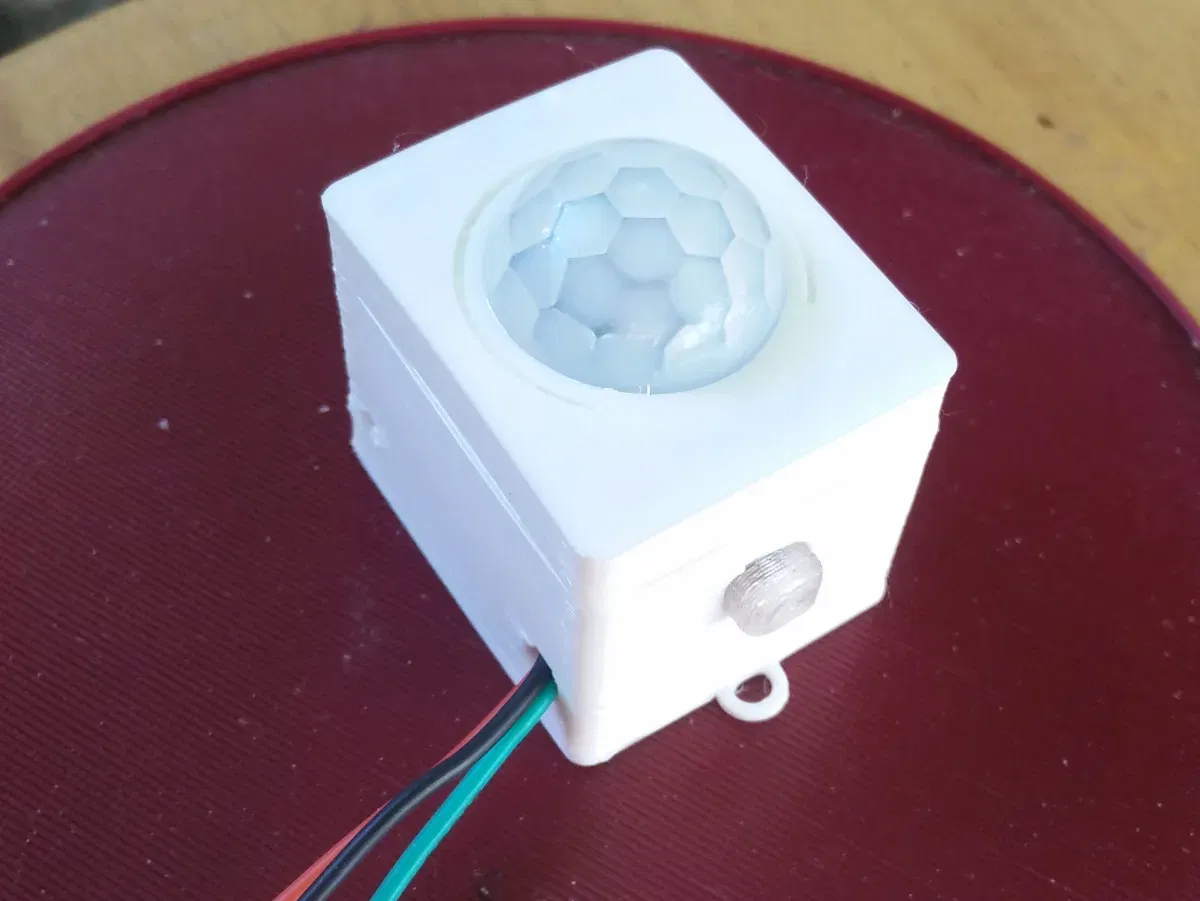

• LDR có vỏ mini riêng của nó được đẩy qua một lỗ ở trên cùng nơi nó được giữ chặt.
• Xung quanh cảm biến chuyển động ở mặt trước có một khuôn mịn nơi có thể gắn một mặt nạ hình tròn, (đường kính 12,8 mm, 270° cho độ dày 1,2 mm). Tùy thuộc vào độ chính xác của bản in, bạn có thể muốn an toàn với đường kính 13 mm, độ dày 1 mm hoặc tương tự. Các mặt nạ phù hợp có thể được thêm vào điều này trong tương lai.
• Điều này được thiết kế để hoạt động với TPU hoặc vật liệu linh hoạt khác và tôi không nghĩ bạn có thể đưa MCU vào nếu bạn in nó bằng PLA. Tôi đã sử dụng TPU với độ cứng 58 Shore.
• Điều này được thiết kế để hàn các tiếp điểm của MCU và khác với này không đủ không gian để vừa với các chân cắm và duponts.
• Trong trường hợp bạn thắc mắc, đây là đèn ngủ.
