Bảng gắn nhanh tương thích 200PL cho chân máy Manfrotto

Đây là một triển khai cơ bản của đế nhanh 200PL được sử dụng bởi một loạt các chân máy Manfrotto, kèm theo mã nguồn FreeCAD, cho các dự án điều chỉnh.

Có rất nhiều tệp STL của đế 200PL, tại sao lại thêm một cái nữa?

Chủ yếu là vì tôi là một người mới bắt đầu và muốn thử thiết kế một cái từ đầu. Tôi thấy việc điều chỉnh các thiết kế STL hoặc STEP thường gây khó chịu.

(Vào thời điểm đó, tôi cũng không thể tìm thấy một cái với mã nguồn FreeCAD cho các dự án của mình - mặc dù bây giờ tôi thấy tôi đã bỏ lỡ một cái của Mario M mà nằm trong tab “mô hình liên quan”)

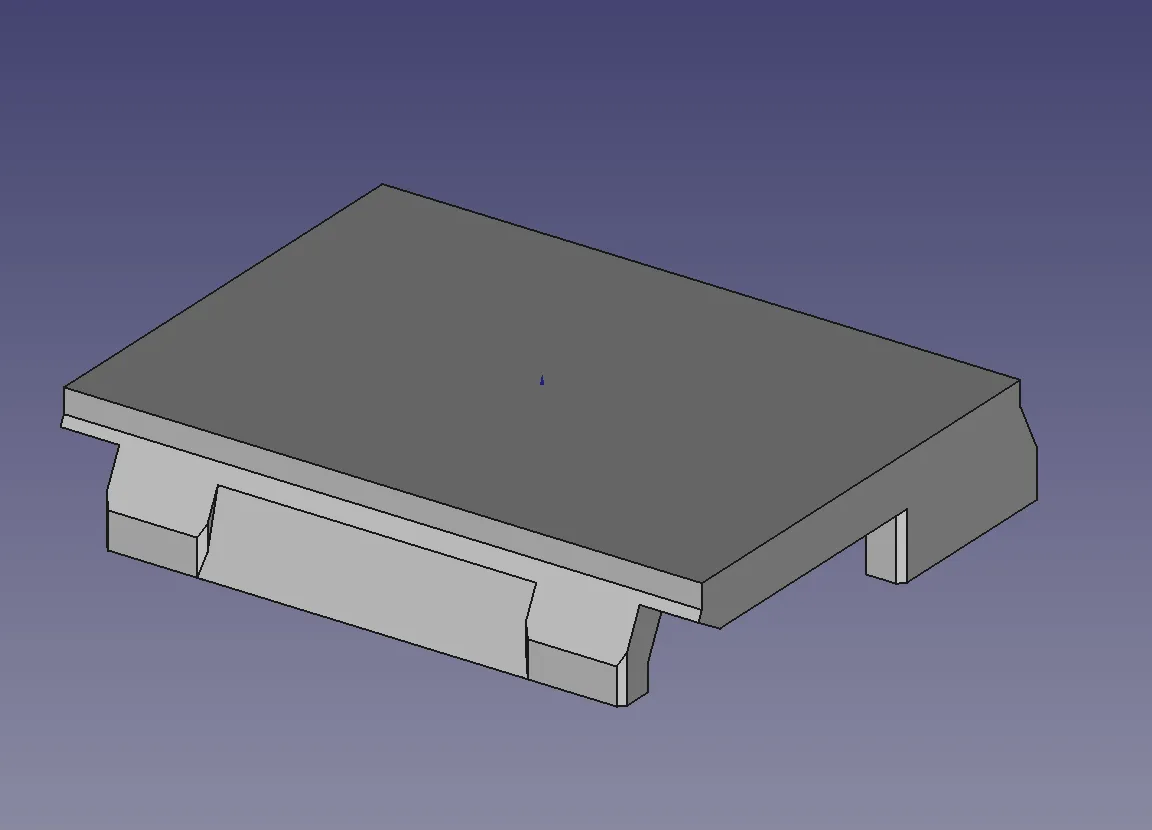

Đây là một thiết kế tham số. Nó không phải là một bản sao chính xác, nhưng tôi đã bao gồm những gì tôi tin là các tính năng chính dựa trên một hồ sơ đối xứng đơn giản. Tất cả các tính năng cốt lõi được mô tả trong các bản phác thảo được điều khiển bằng bảng tính, vì vậy các cạnh bổ sung có thể nhanh chóng được vẽ lại nếu bạn gặp khó khăn với chúng.

Có nhiều thế hệ đầu chân máy sử dụng đế 200PL, với các thiết kế và dung sai khác nhau. Những ai sở hữu nhiều đầu tương thích sẽ biết rằng có một mức độ lỏng lẻo bên hông khác nhau ngay cả với đế chính thức. Vì vậy, bạn có thể thấy thiết kế này hữu ích nếu bạn muốn tạo ra một sự vừa vặn đặc biệt, vì bạn có thể điều chỉnh các kích thước cơ bản từ bảng tính.

Nếu bạn đang thêm các tính năng vào phần trên của đế và in nó theo hướng thông thường, bạn có thể muốn thêm hỗ trợ tích hợp bên dưới. Hồ sơ kẹp 200PL không có bất kỳ tính năng nào bên trong lòng của đế, vì vậy đế có thể đặc chắc miễn là các phần cắt bên được bảo tồn.

Tôi không phải là một chuyên gia FreeCAD theo bất kỳ cách nào, vì vậy tôi hoan nghênh phản hồi hoặc sửa chữa về bất cứ điều gì tôi có thể đã làm tốt hơn.

Các tệp AMF, STEP và STL được cung cấp cũng như mã nguồn FreeCAD.

Nó có đủ mạnh để gắn một chiếc máy ảnh lên đó không?

Đây là để bạn quyết định! Tôi sẽ sử dụng điều này để lắp đặt các thiết bị như đèn pin, đèn LED và webcam, thay vì một chiếc Nikon D4 nặng nề. Tôi rất khuyến nghị sử dụng một tấm kim loại nếu bạn đang lắp đặt một chiếc máy ảnh nặng.

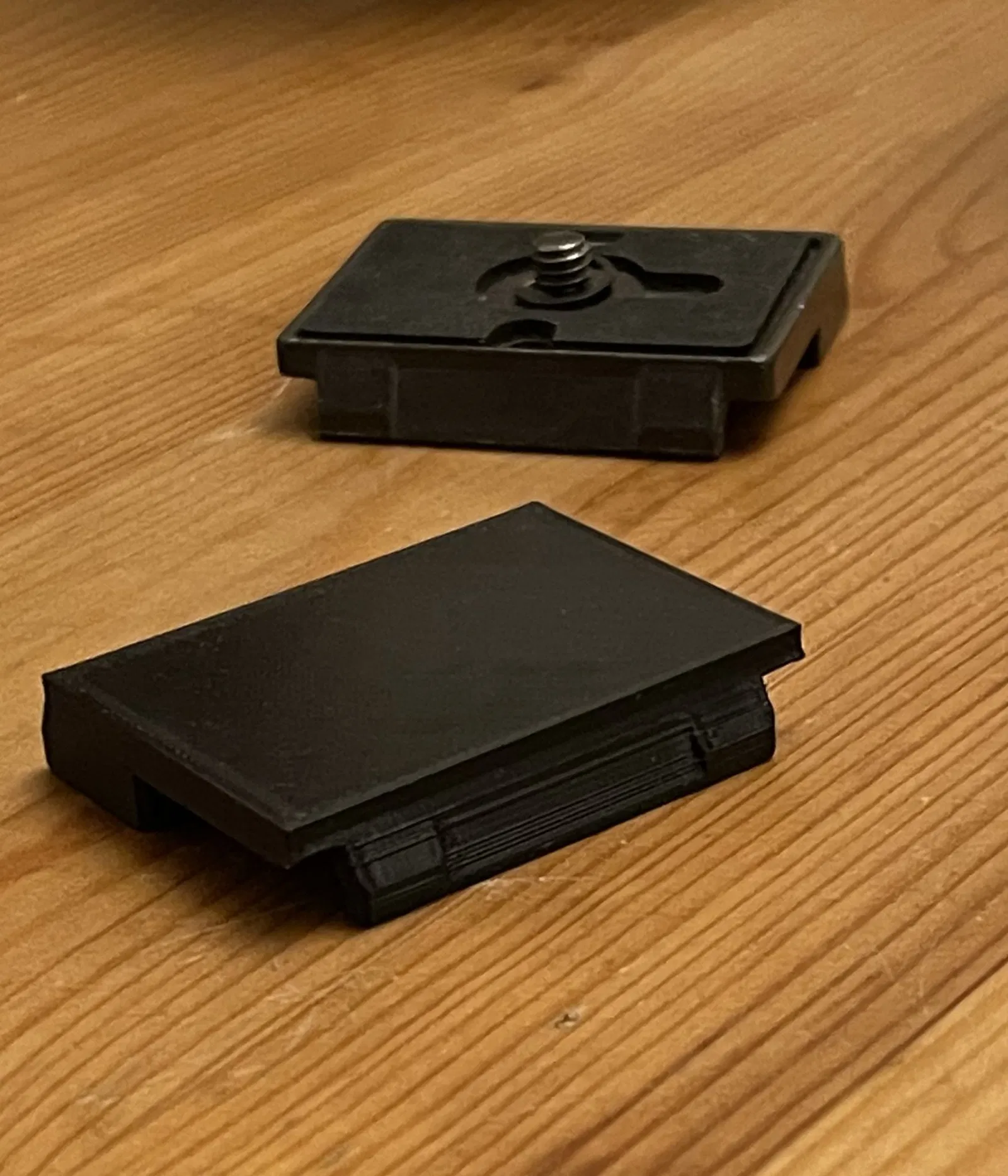

Bản in thử nghiệm khá thô của tôi trong các bức ảnh là PLA, nhưng tôi tưởng tượng một biến thể trong PETG hoặc TPU 72D+ với các bức tường dày hơn cũng có thể mạnh mẽ. Tôi không mong đợi việc tách lớp; bạn có thể thay đổi độ dày của tường nếu bạn lo lắng (và in với nhiều đường viền). Nhưng có thể có một chút lắc lư hơn từ các vật liệu kém cứng hơn.

Đã thử nghiệm với:

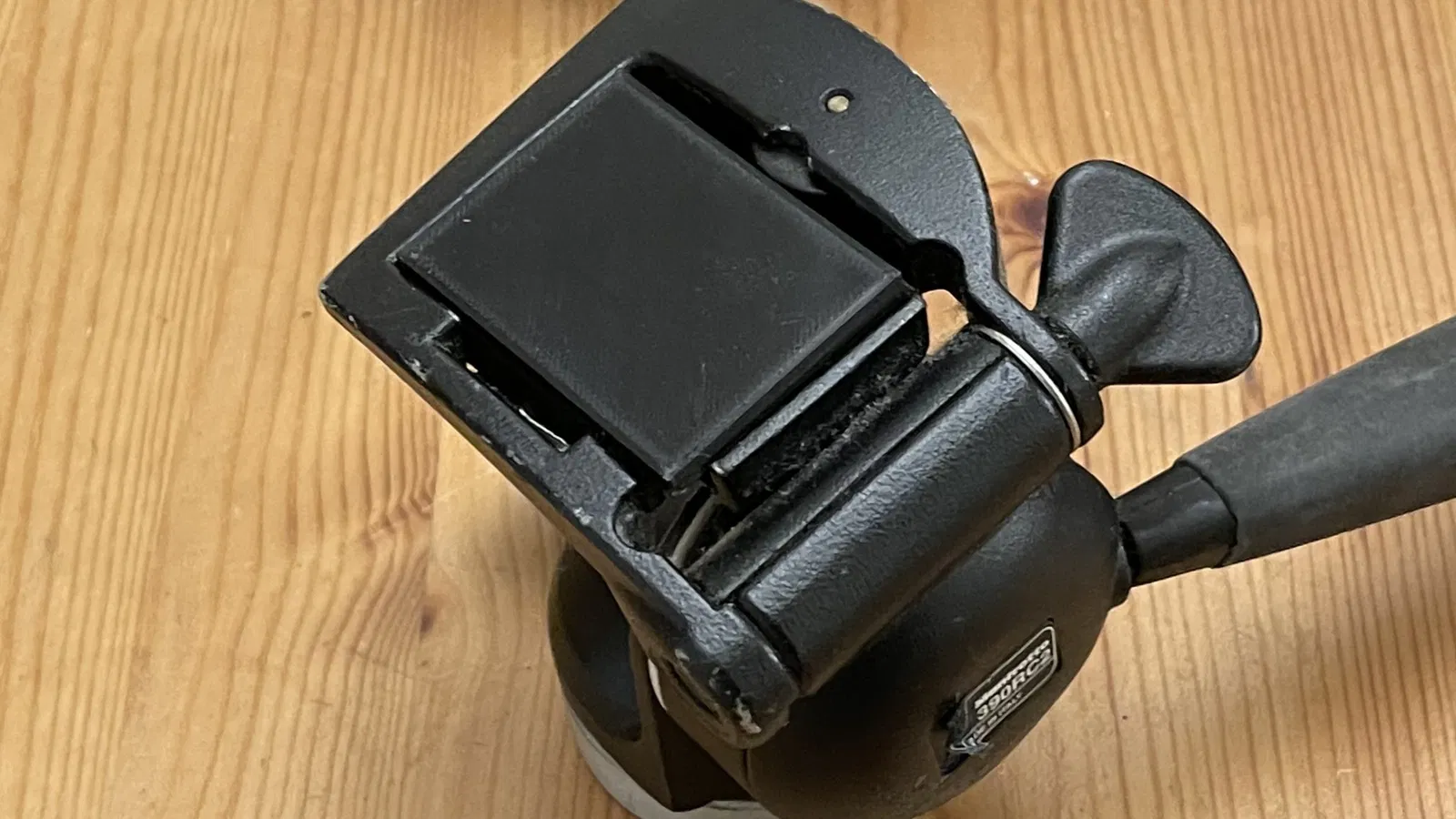

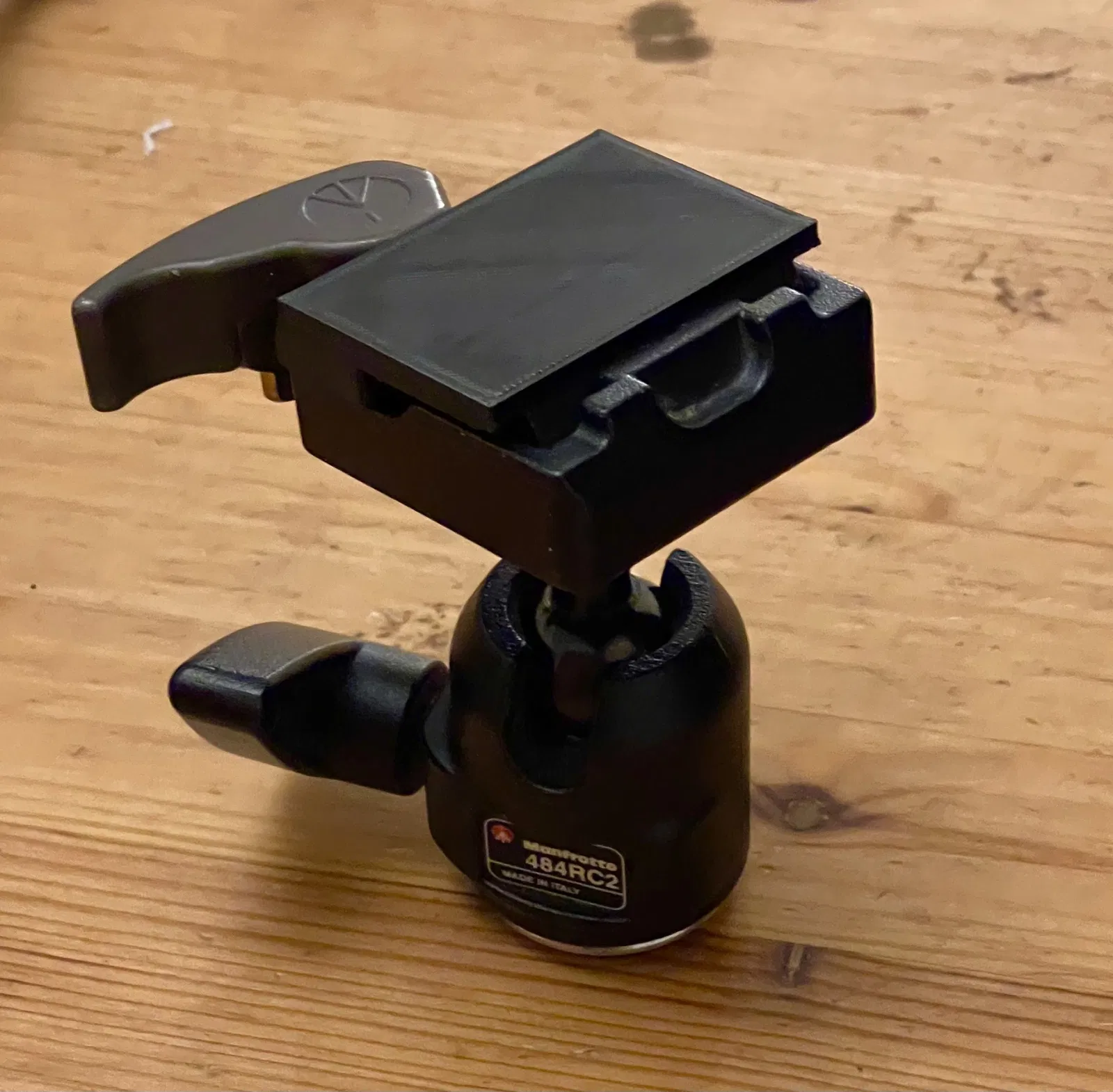

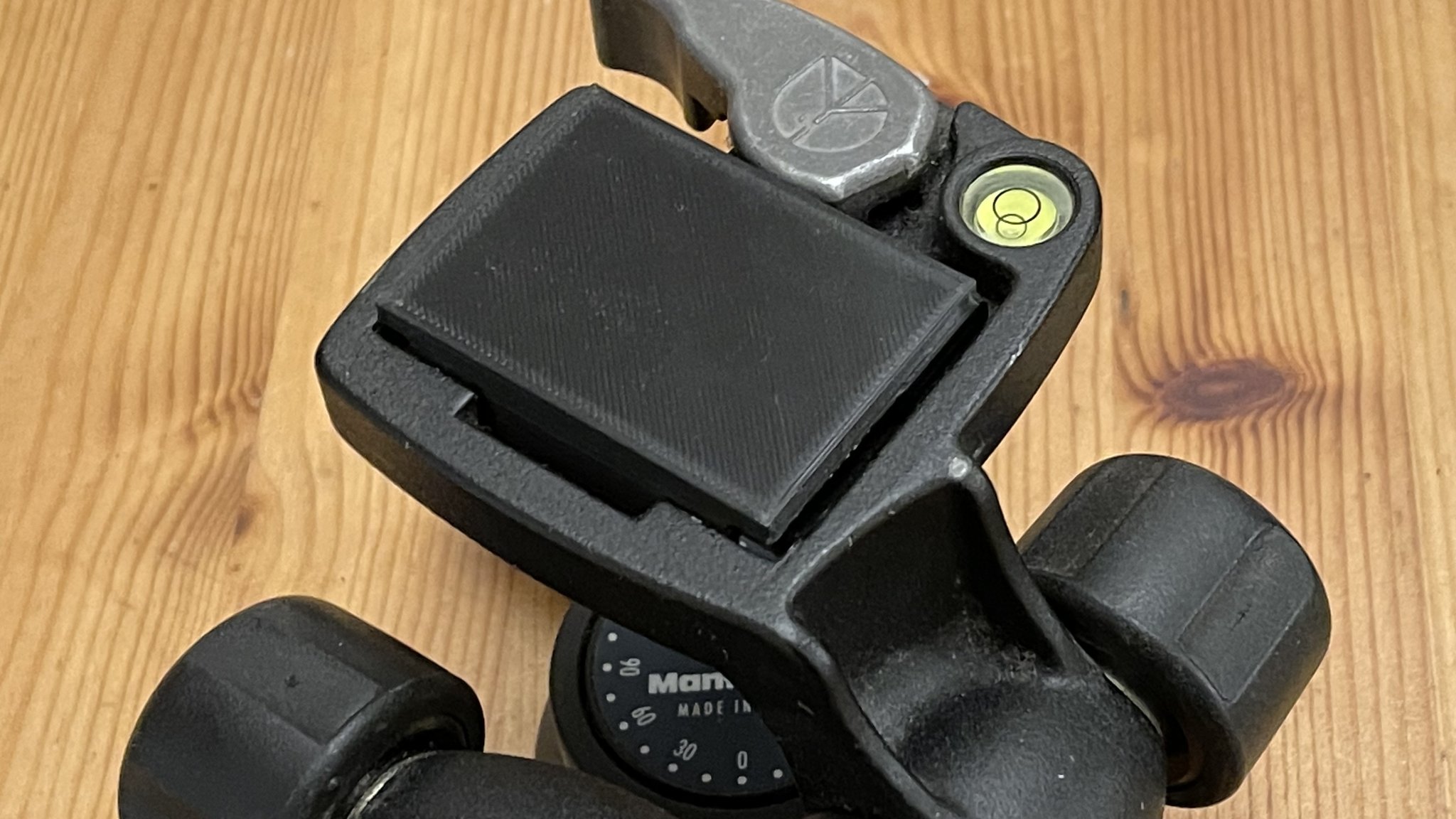

Tôi đã in điều này bằng Creality PLA trên một chiếc Creality Ender 2 Pro, và đã thực hiện kiểm tra độ vừa vặn với đầu xoay video 390RC2, đầu ba chiều magiê 460MG, đầu monopod “tilt-top” 234RC và đầu bóng 484RC2.

Giấy phép

Vì tôi đã được hưởng lợi từ những điều tương tự trong quá khứ, tôi đã làm cho tệp này có sẵn trong lĩnh vực công cộng; bạn có thể sử dụng nó theo cách bạn muốn. Nhưng hãy cho tôi biết nếu nó hoạt động cho bạn!
