Kẹp vật liệu từ tính cho máy cắt laser với thiết kế tham số

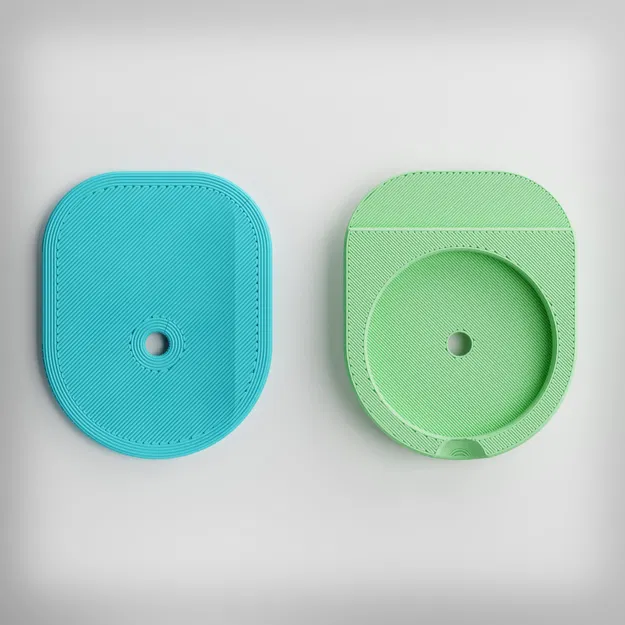

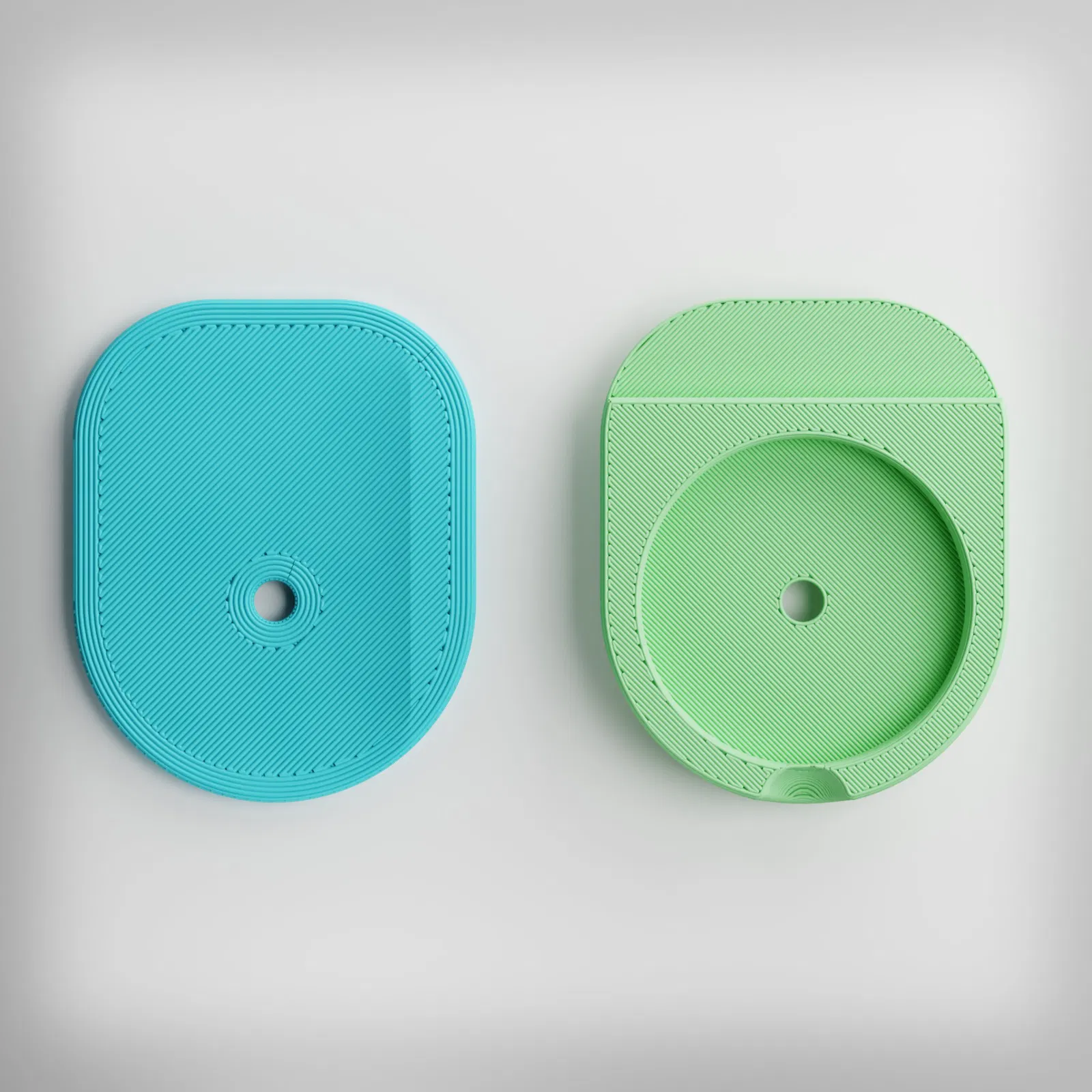

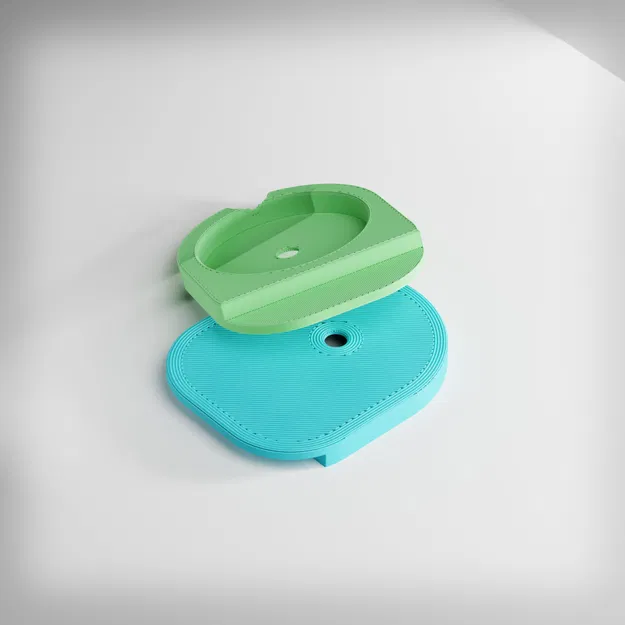

Nhanh chóng in và thiết kế theo tham số kẹp để chứa một nam châm nhằm giữ vật liệu xuống trên bàn cắt laser. Những cái này được thiết kế siêu thấp để tránh va chạm với các đầu dò lấy nét. Tuy nhiên, hãy kiểm tra khoảng trống của riêng bạn vì rõ ràng là máy móc của mọi người đều khác nhau.

Tôi cắt hàng tấn tấm dày 4mm mỗi ngày và sử dụng chúng để giữ cho vật liệu của tôi phẳng vì nó đôi khi có thể bị cong một chút.

Tôi in chúng bằng petg với hồ sơ mạnh trên Bambu slicer, có 6 lớp. Hoàn toàn thừa thãi và không cần thiết.

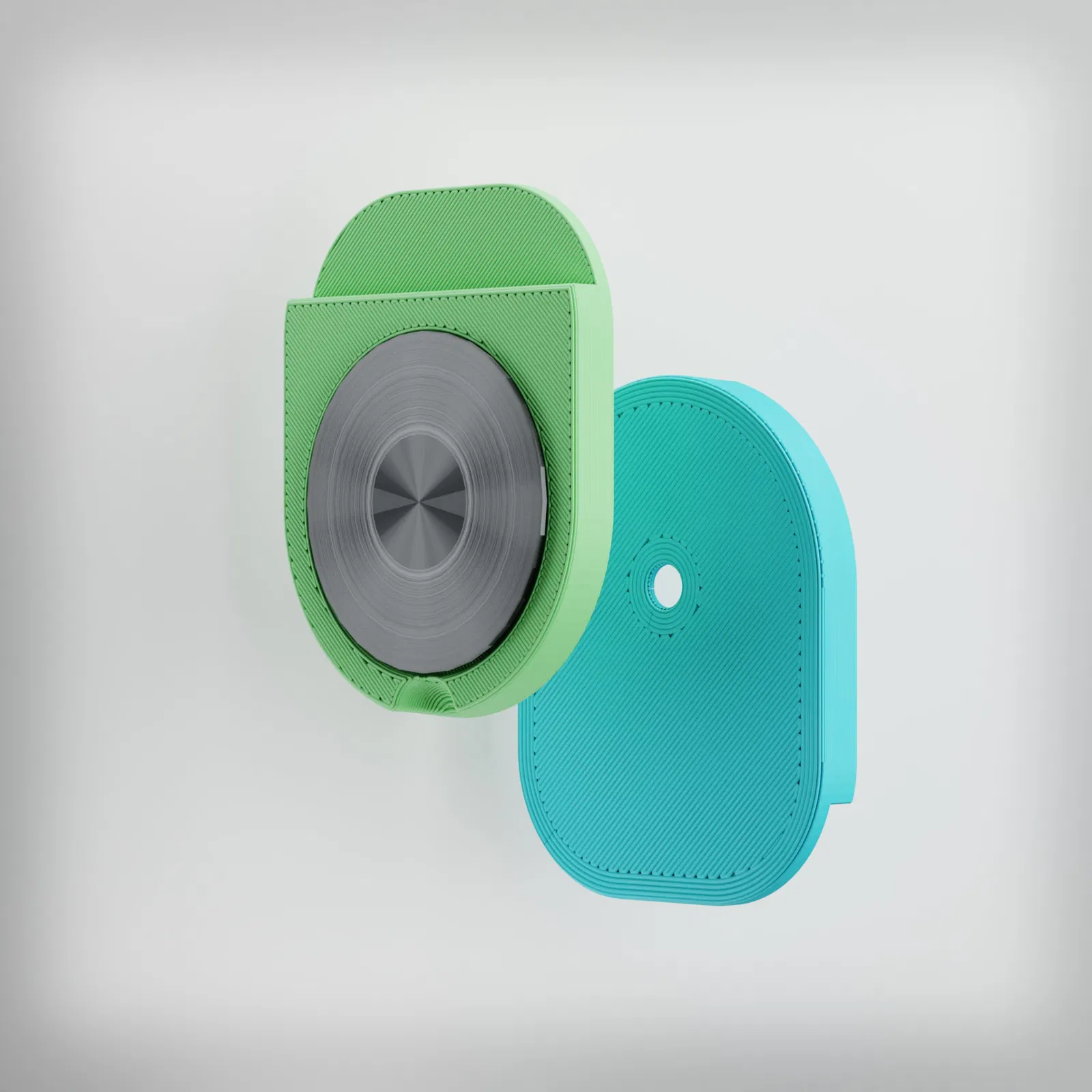

Nam châm có thể được dán hoặc vít vào tùy thuộc vào loại nam châm bạn có. Tôi thường chỉ dán chúng vào cho dễ dàng.

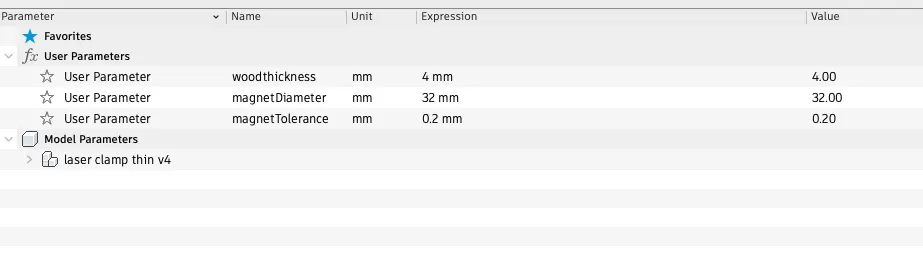

Phiên bản ở đây được thiết kế cho các nam châm tôi sử dụng có kích thước 32mm x 5mm nhưng tôi đã bao gồm tệp bước để bạn có thể thay đổi các tham số trong fusion360 cho độ dày vật liệu và kích thước nam châm của riêng bạn.
