Giá đỡ đơn giản cho quạt thổi 5020

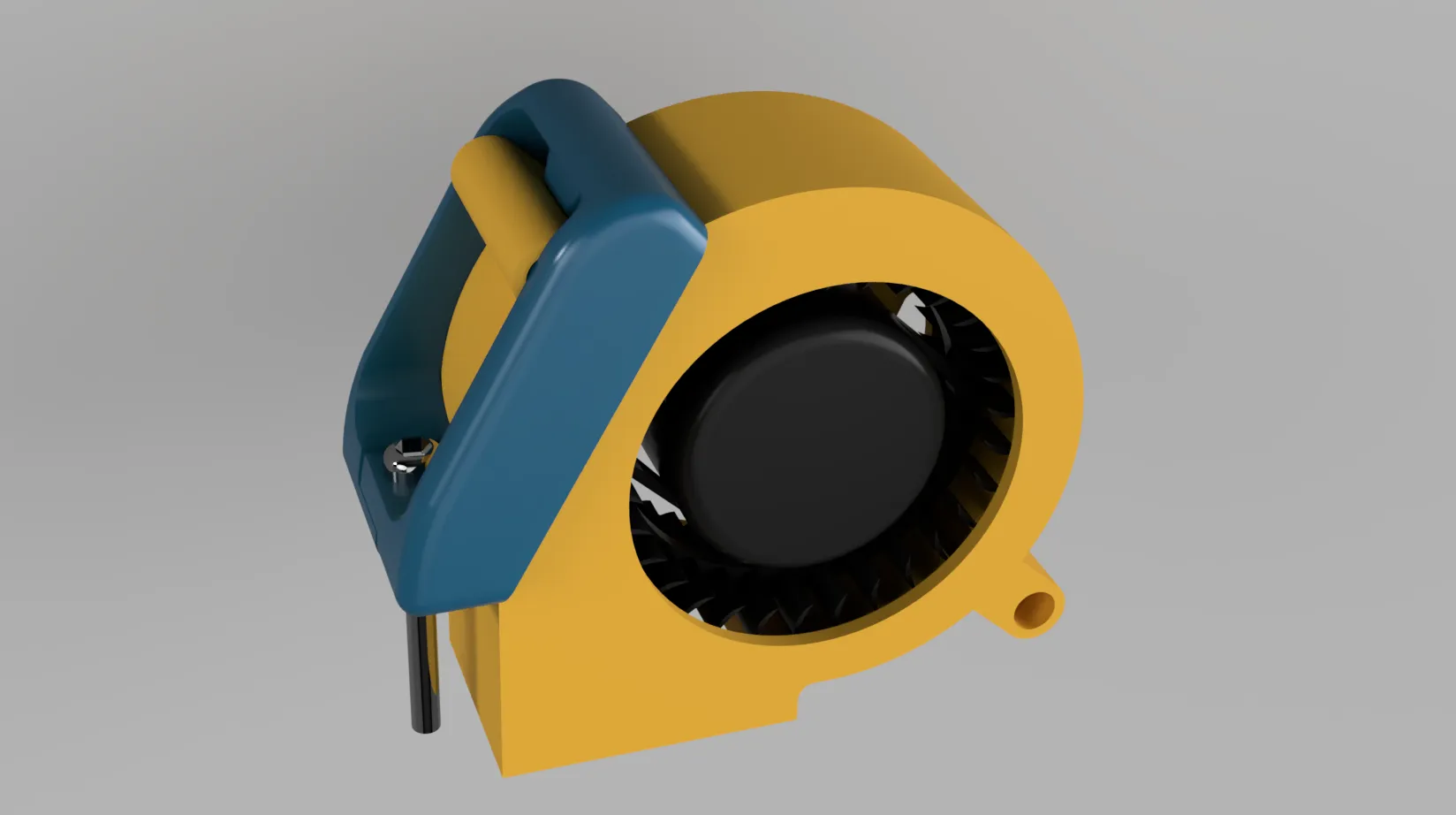

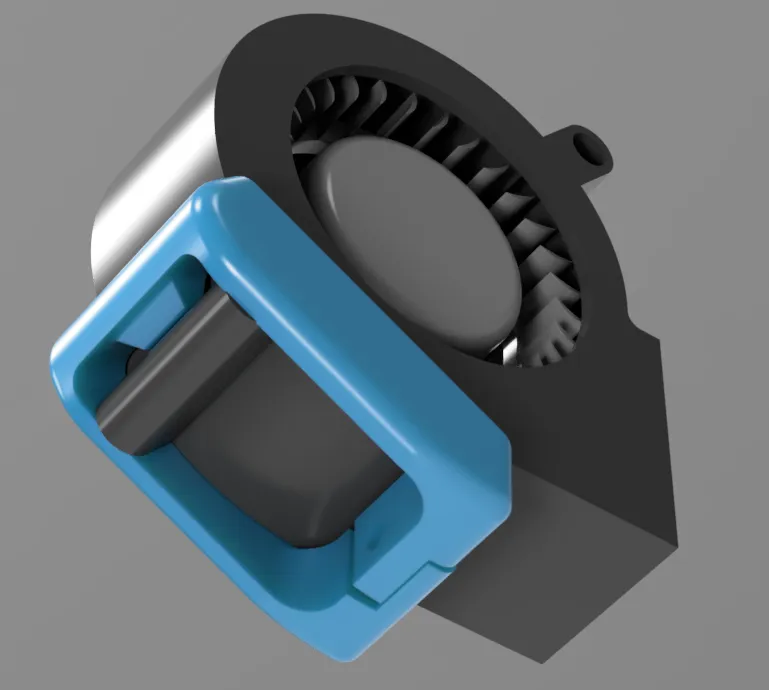

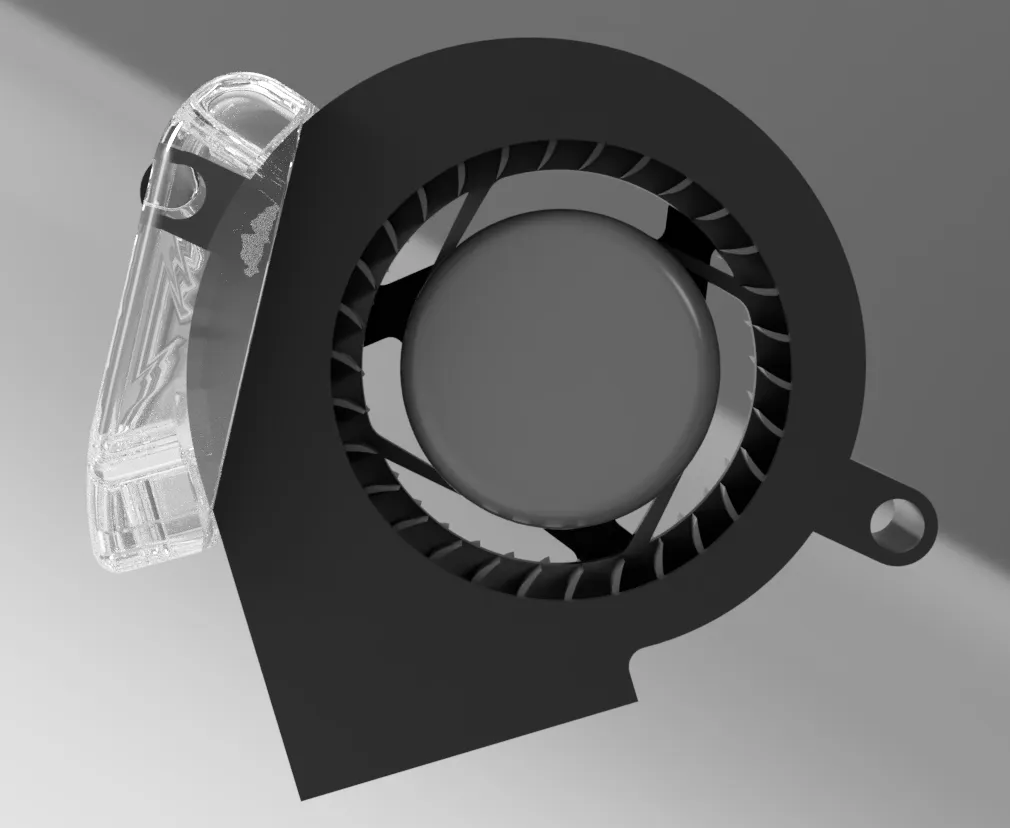

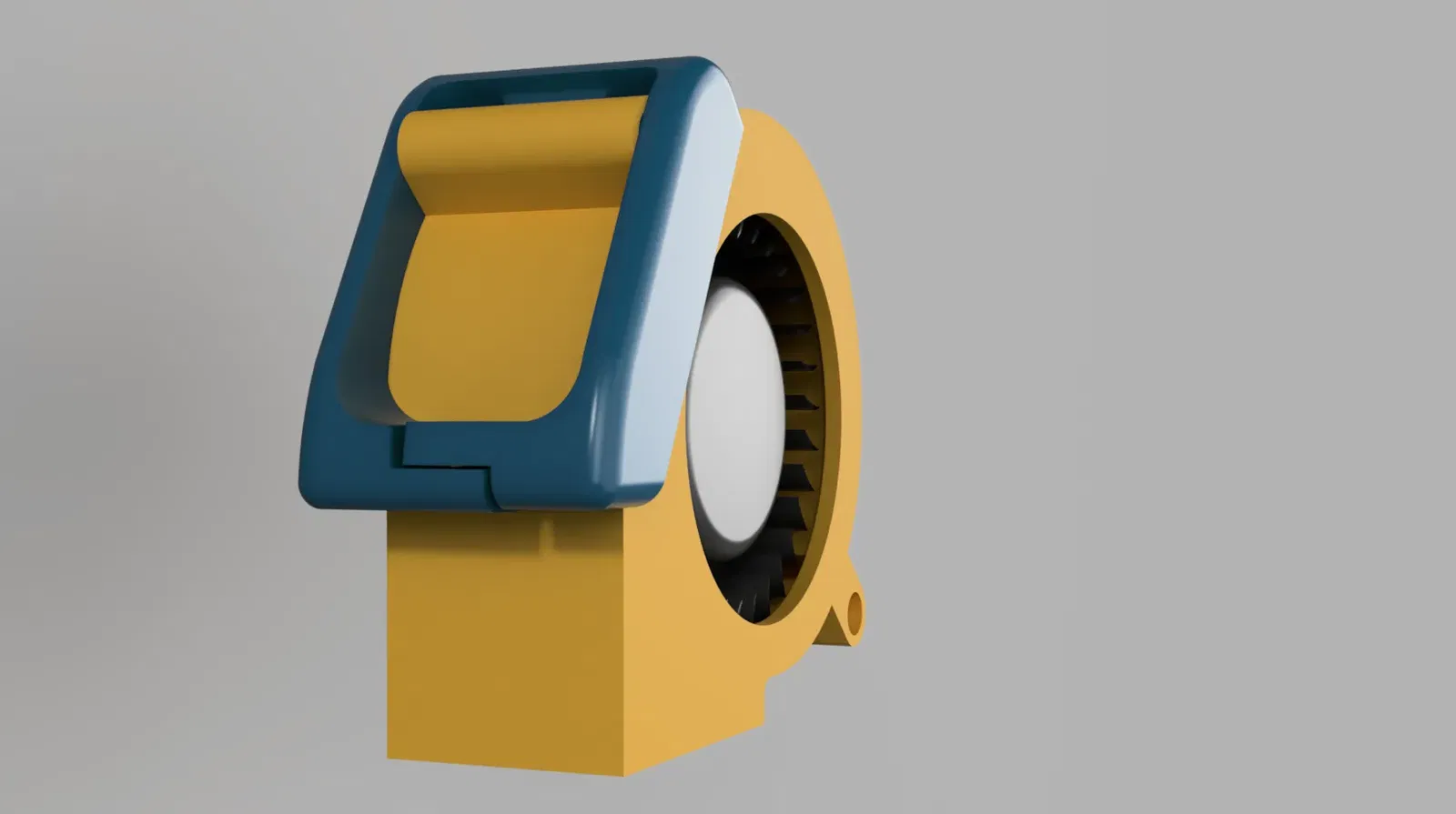

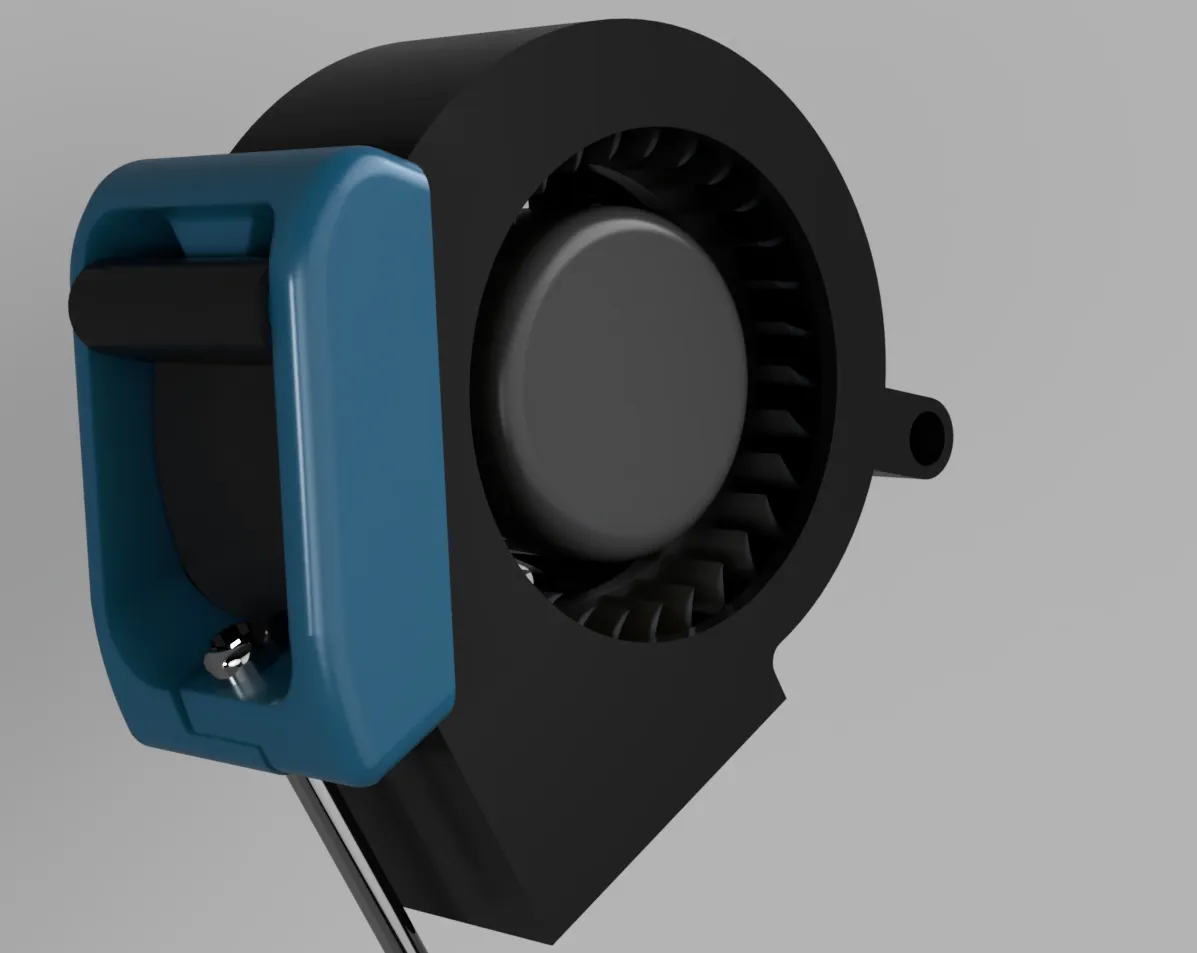

Giá đỡ này đơn giản hóa việc gắn quạt thổi 5020. Nó kẹp xung quanh lỗ bu lông của quạt và sau đó cung cấp một lỗ bu lông M2 duy nhất song song với luồng không khí.

Không chỉ thiết kế này giảm trọng lượng tổng thể, mà còn đơn giản hóa việc gắn quạt. Nhược điểm chính của hầu hết các giá đỡ quạt thổi là chúng định vị lỗ của chúng thẳng hàng với đầu vào. Khi chúng ta thiết kế sử dụng quạt thổi, thường thì chúng ta quan tâm nhiều hơn đến nơi không khí đi đến thay vì nơi nó đến từ. Thiết kế này giúp các nhà thiết kế tập trung lại vào điểm đến của không khí.

Mặc dù bạn có thể chỉ sử dụng một lỗ bu lông M2 duy nhất và một hình chữ nhật vừa khít để giữ quạt ở vị trí, việc sử dụng lỗ bu lông khác sẽ cung cấp thêm độ giữ.

Điều này làm cho việc thiết kế cho quạt 5020 trở nên cực kỳ dễ dàng.

In với mặt phẳng hướng xuống, không cần hỗ trợ.
