Hộp dự án cho mô-đun rơ-le không dây và ổ cắm 120V

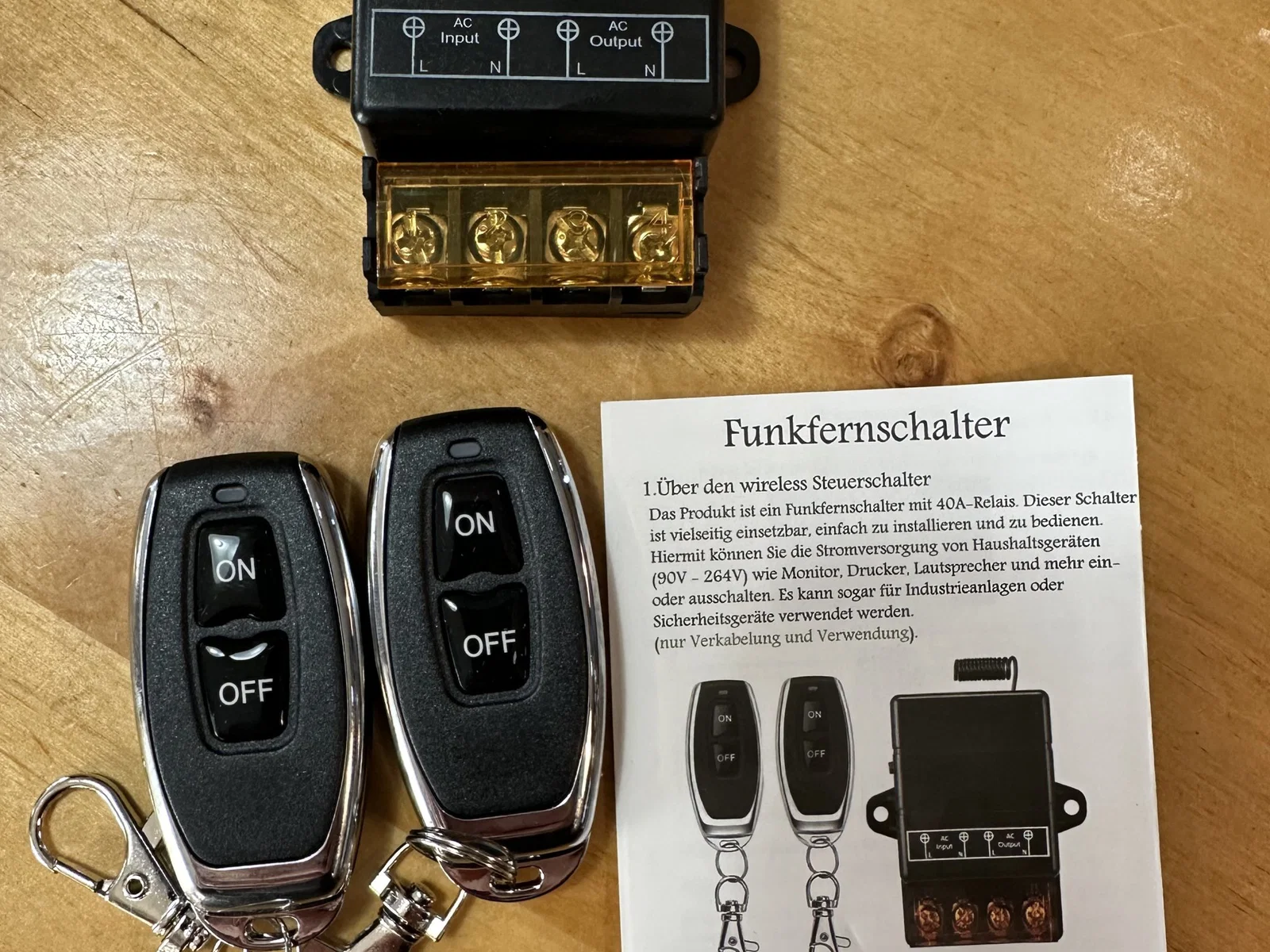

Thiết bị này là một công tắc tiếp sóng radio ("funkfernschalter") để bật hoặc tắt một thiết bị từ xa bằng cách sử dụng một công tắc fob đơn giản. Tôi đã mua nó để điều khiển máy thu bụi trong xưởng của mình, để tôi có thể bật hoặc tắt thiết bị từ bất kỳ trạm công cụ nào trong xưởng của tôi. Hộp dự án dưới đây được thiết kế để giữ mô-đun tiếp sóng ở dưới cùng, cung cấp một lỗ đi qua cho dây ăng-ten, cung cấp một cách để kẹp dây nguồn, và cho phép có chỗ cho một ổ cắm đơn 120V trên bề mặt. Ngoài ra, hai lỗ chéo cho phép hộp được bắt vít trực tiếp vào tường xưởng của tôi.

Ngoài mô-đun radio ($23 tại Amazon), bạn sẽ cần một dây nguồn (của tôi có đường kính ngoài 5/16 inch) và một grommet cao su phù hợp (đường kính ngoài 5/8 inch, đường kính trong 5/16 inch). Ngoài ra, bạn sẽ cần (4) vít máy 6-32 x ½ inch, (2) đai ốc 6-32, và (2) vít đầu cap M3 x 12mm. Các vít M3 không quan trọng vì bất kỳ vít nhỏ nào phù hợp với kẹp giữ cũng sẽ hoạt động. Bạn cũng sẽ cần một ổ cắm đơn 120V và khoảng sáu inch dây 14/2 để làm đầu nối cho ổ cắm.

Việc lắp ráp rất đơn giản. Gắn các dây tải, trung tính và tiếp đất vào ổ cắm. Dây nguồn đi qua grommet cao su và được giữ cố định bằng hai vít đầu cap M3, hoặc bất kỳ vít nhỏ nào bạn có. Các vít M3 sẽ tự ren.

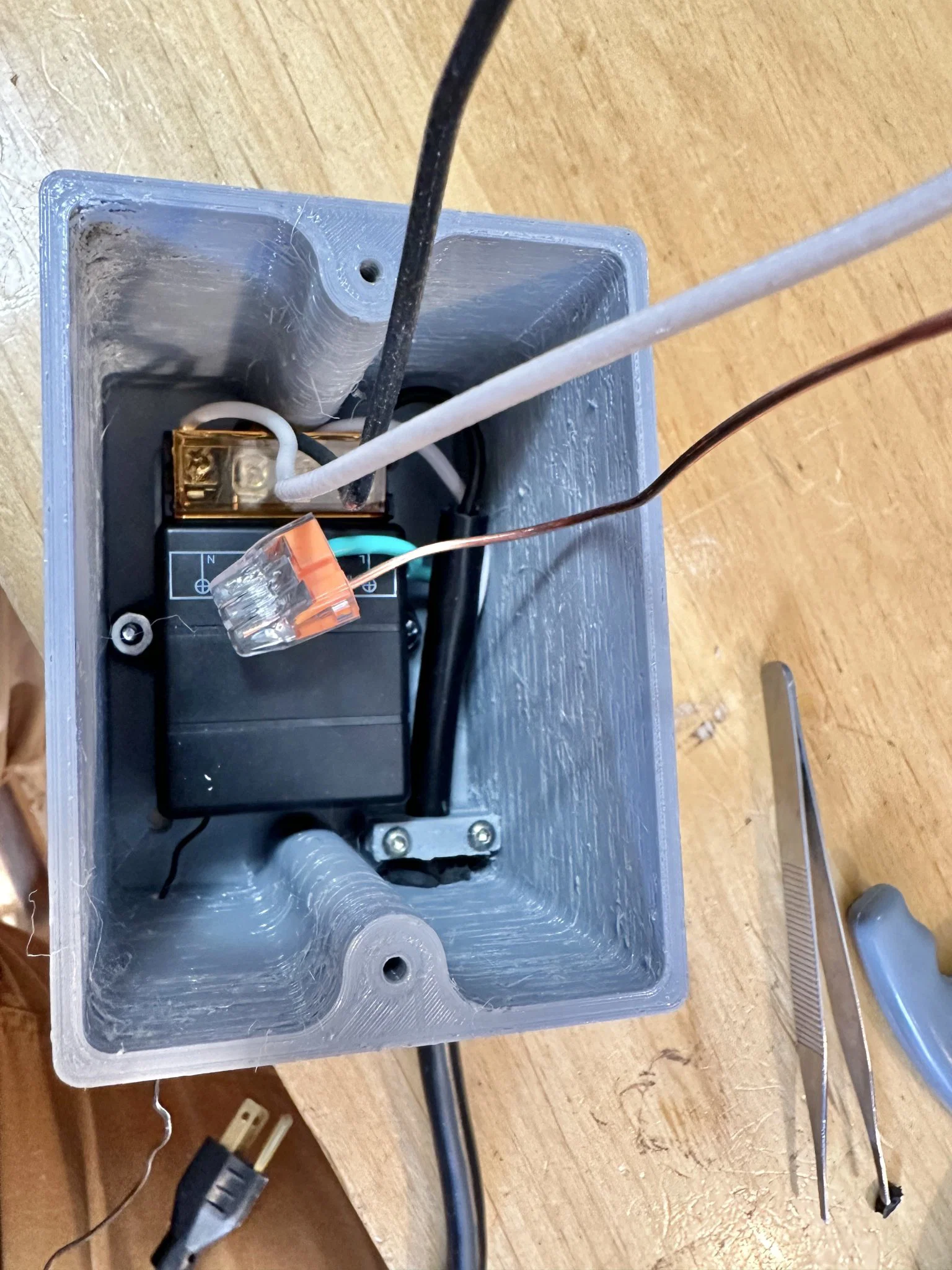

Dây tiếp đất của dây nguồn được kết nối với dây tiếp đất từ ổ cắm. Các dây tải và trung tính của dây nguồn kết nối với bên "Đầu vào" tải và trung tính của mô-đun radio. Các dây tải và trung tính từ ổ cắm gắn vào các đầu "đầu ra". Tôi đề nghị thực hiện tất cả các kết nối điện trước khi kẹp chặt dây nguồn và đẩy grommet vào vị trí.

Dây ăng-ten được đẩy ra qua lỗ truy cập trong hộp, và mô-đun radio được gắn bằng cách sử dụng hai vít máy 6-32 x 1/2 inch với đai ốc. Đầu vít nên nằm phẳng với đáy của hộp.

Gắn hộp vào tường trước khi lắp đặt ổ cắm và nắp che.

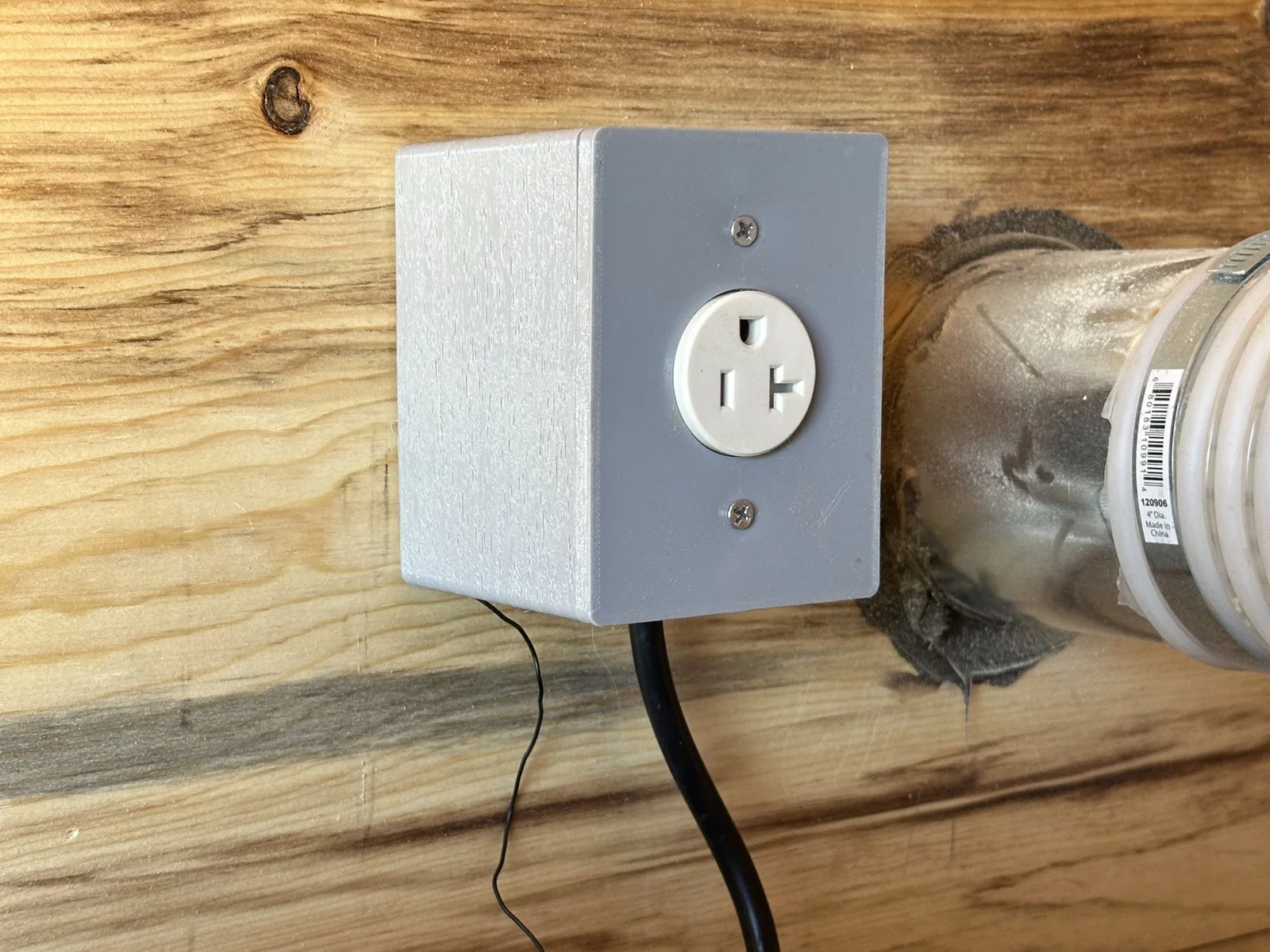

Ổ cắm được lắp đặt như bất kỳ ổ cắm nào khác, nhưng sử dụng các vít đi kèm để ren hộp khi bạn tiến hành. Nắp ổ cắm gắn vào nó bằng hai vít 6-32 x 1/2 inch nữa.

Tất cả những gì còn lại là cắm thiết bị của bạn, cắm hộp vào một ổ cắm hiện có, và sử dụng các điều khiển từ xa để bật hoặc tắt thiết bị.
