Giá đỡ x-carriage MK4 với kênh cáp rộng hơn

Khi thay thế các cụm vòi phun hoàn chỉnh trên MK4, cần phải tháo các dây cảm biến nhiệt và dây sưởi ra khỏi kênh cáp trong x-carriage, và sau đó cho các dây thay thế vào kênh này. Mở kênh cáp hẹp, có lẽ để đảm bảo rằng các dây vẫn bị kẹt bên trong, nhưng điều này làm cho việc chèn các dây trở nên khá khó khăn.

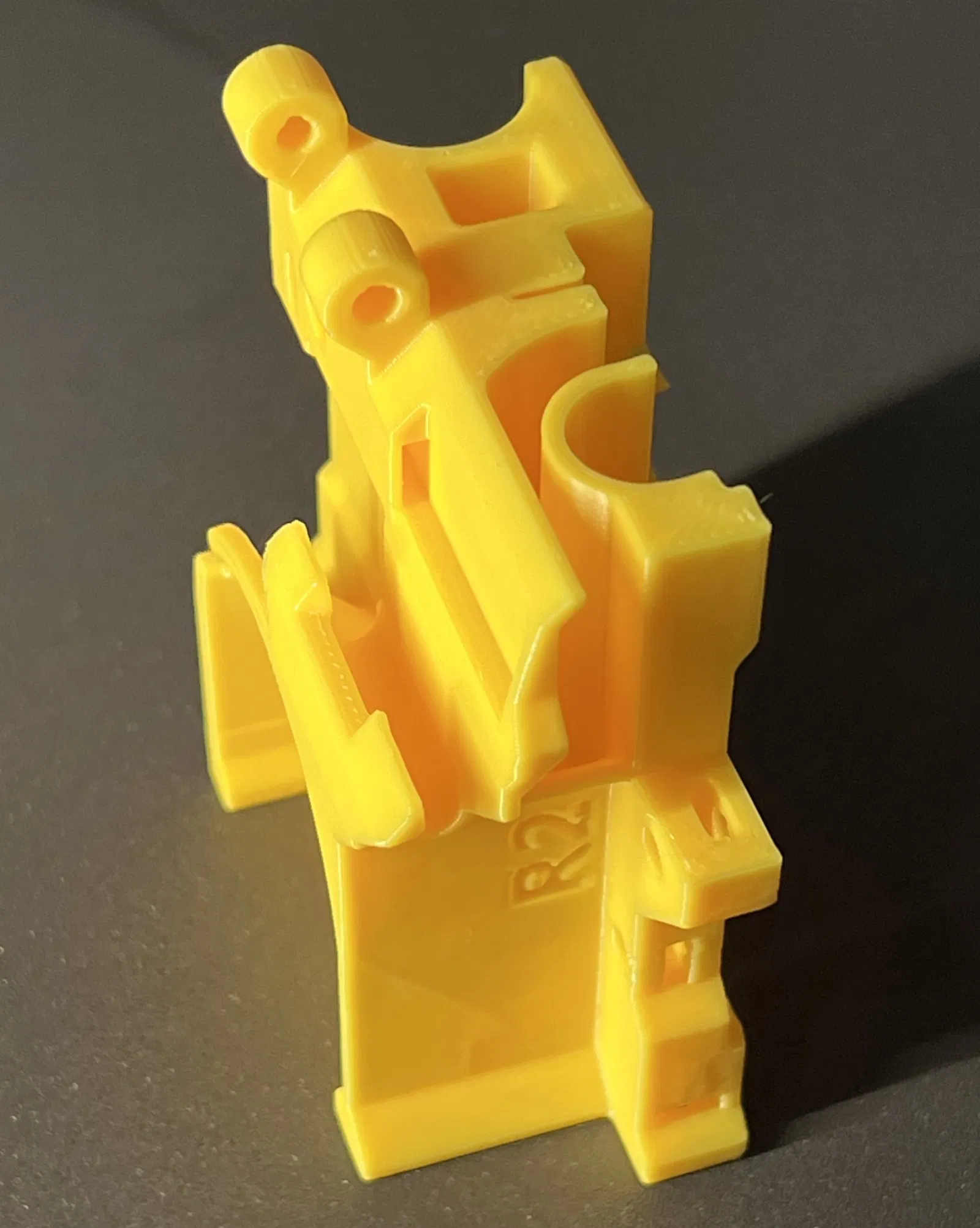

Mô hình này là nỗ lực của tôi để làm cho việc chèn cáp dễ dàng hơn. Tôi đã sửa đổi x-carriage gốc để làm cho miệng của kênh cáp rộng hơn. Rõ ràng, điều này không chỉ làm cho việc tháo/lắp các dây dễ dàng hơn, mà còn giữ chúng kém hiệu quả hơn, vì vậy có khả năng các dây có thể bật ra. Trong thực tế, tôi thấy rằng các dây đủ cứng để không có xu hướng bật ra, đặc biệt là nếu các dây sưởi cứng hơn được chèn vào sau các dây cảm biến nhiệt. Hơn nữa, cụm quạt in cung cấp một cái bẫy hiệu quả, vì vậy miễn là các dây hoàn toàn ở bên trong kênh khi quạt in đóng lại (đảm bảo rằng quạt in không kẹp chúng), thì không có nguy cơ các dây ra khỏi kênh.

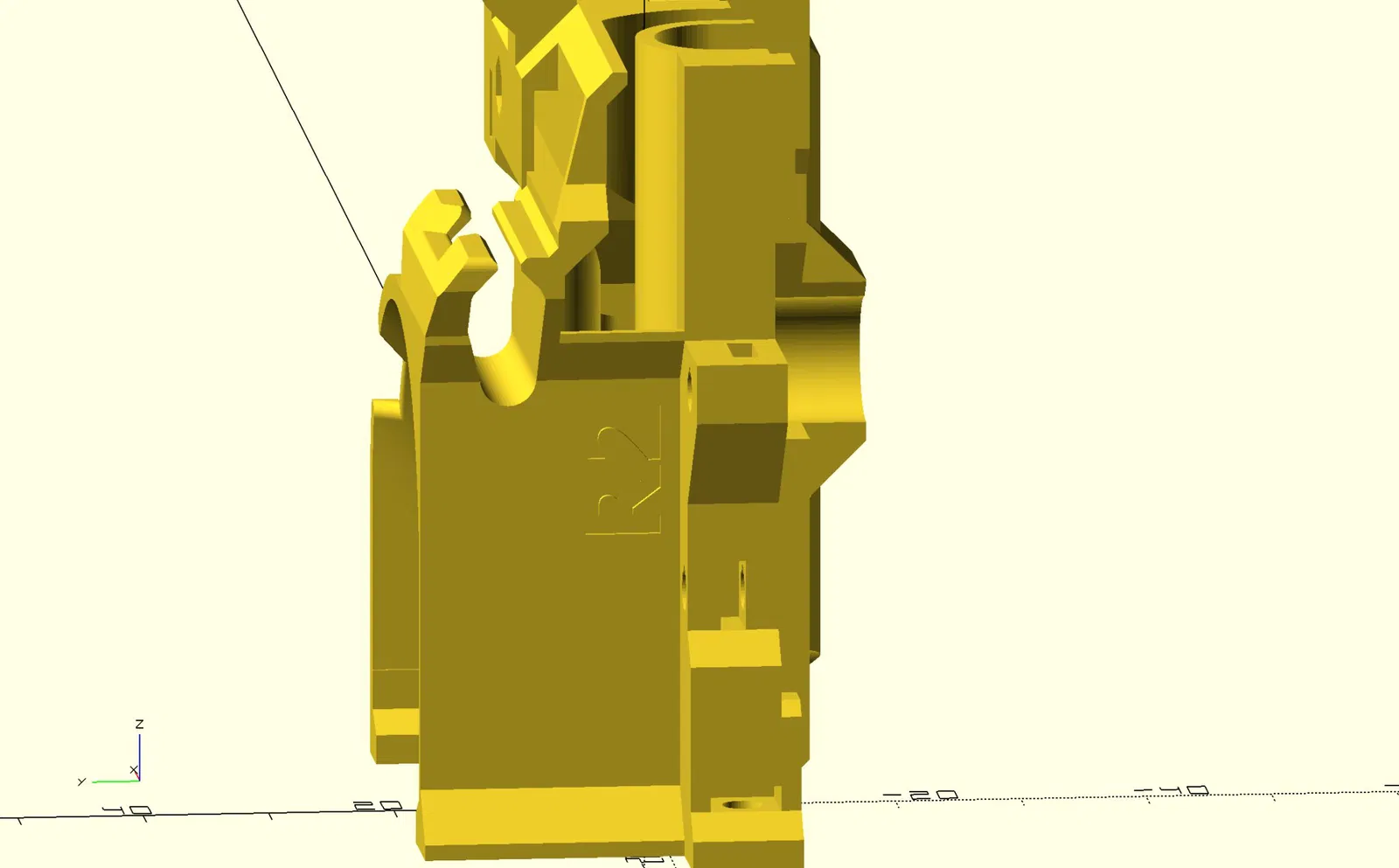

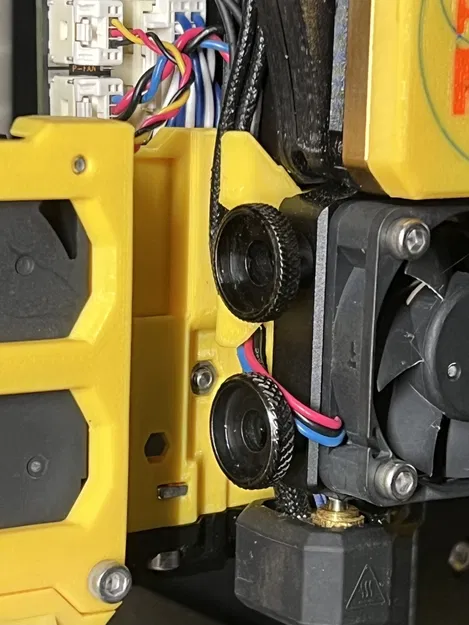

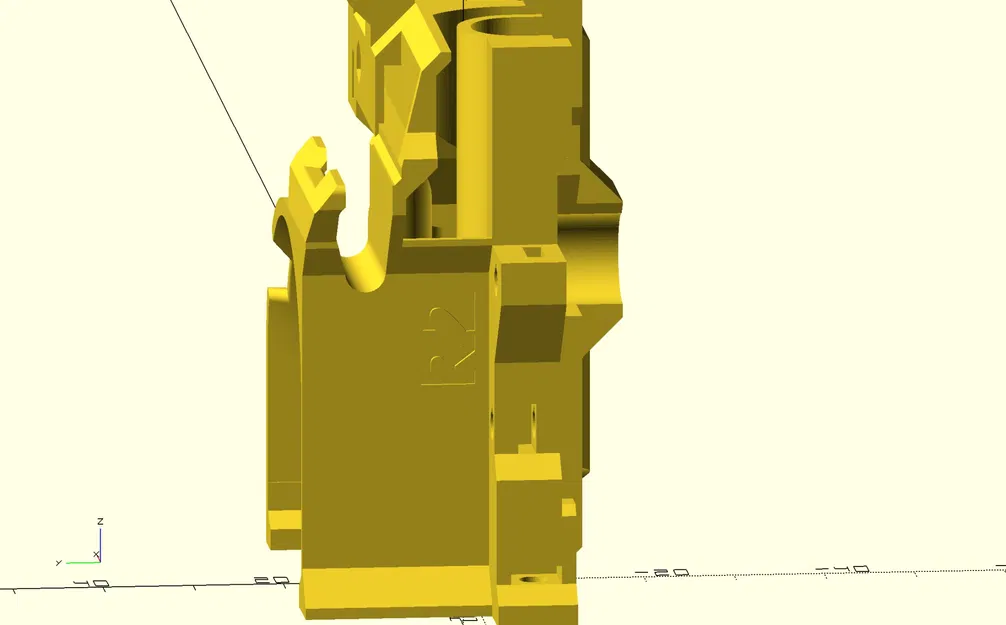

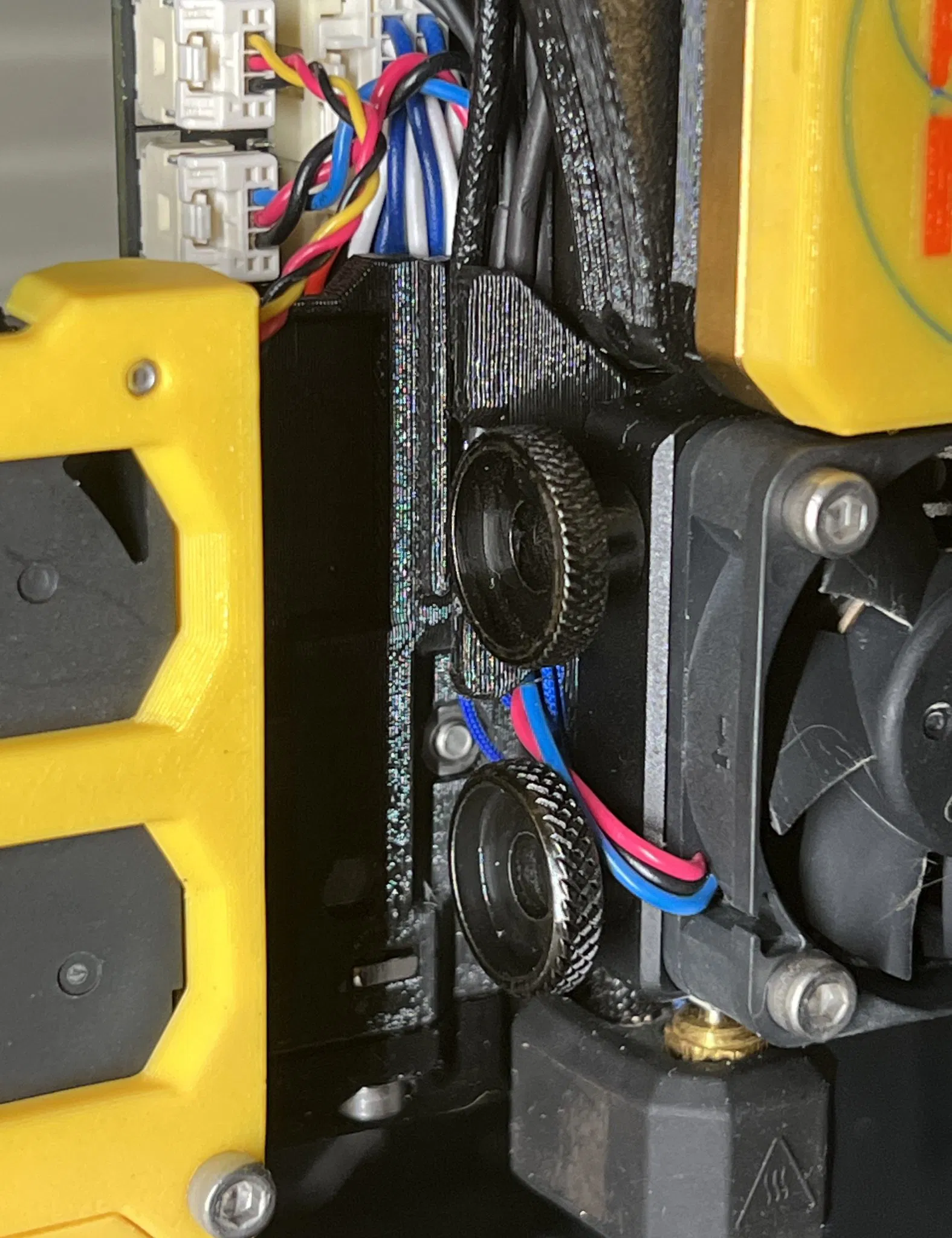

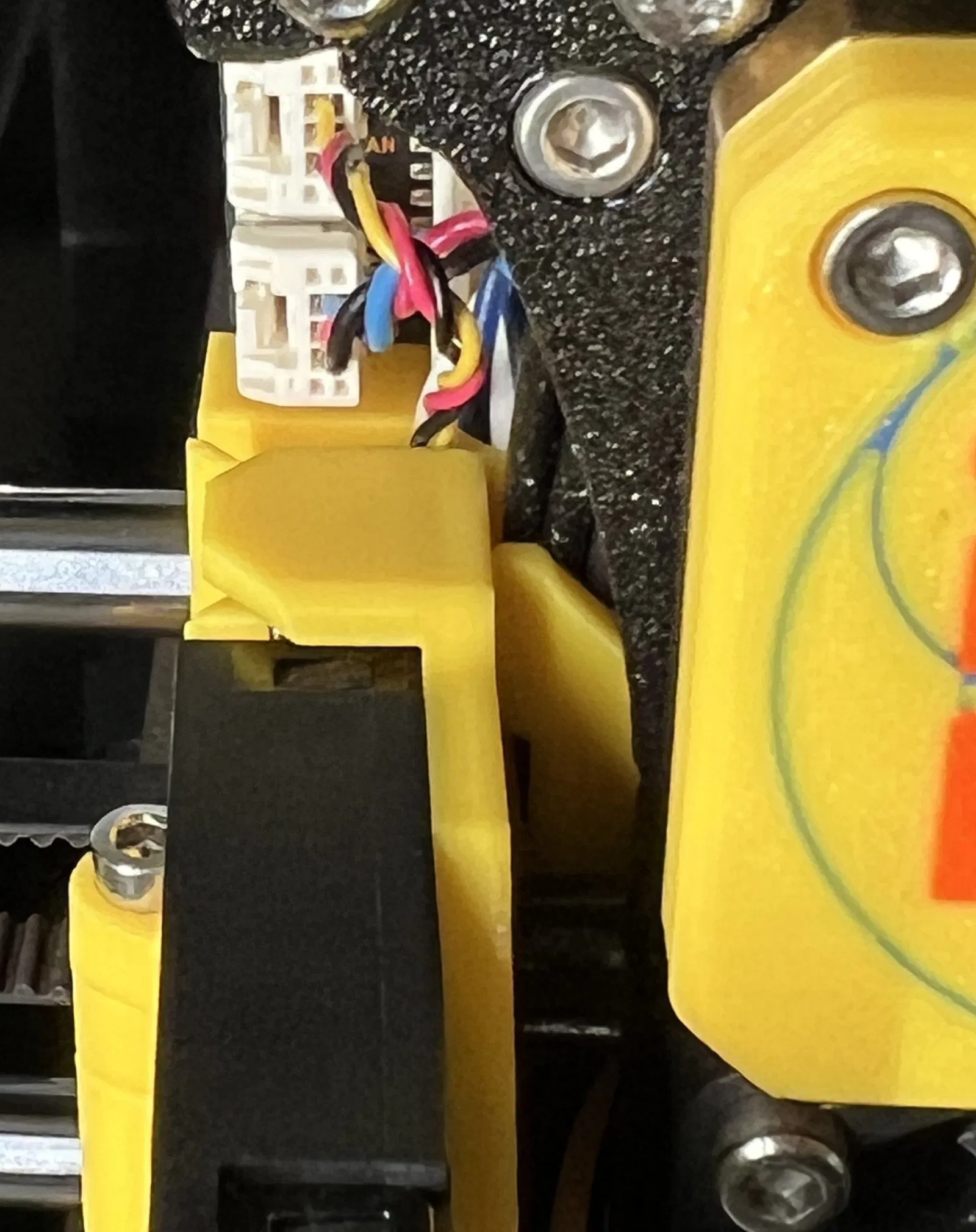

Ảnh 2 và 3 cho thấy kênh cáp gốc so với phiên bản rộng hơn này. Ảnh 4 và 5 so sánh các bộ phận gốc và đã được sửa đổi trong tình huống thực tế, và ảnh 6 cho thấy cách mà cụm quạt in ngăn chặn các dây bật ra.

Tôi đã bao gồm một đoạn mã OpenSCAD rất đơn giản mà tôi đã sử dụng để sản xuất bộ phận này, trong trường hợp bạn muốn sửa đổi lỗ mở của kênh cáp. Tôi cũng đã bao gồm bộ phận gốc của Prusa, vì đoạn mã OpenSCAD phụ thuộc vào nó.

In ấn

In STL theo hướng đã cung cấp. Không cần hỗ trợ.

Đối với bộ phận gốc, Prusa khuyên:

• Cài đặt in: 0.20mm CHẤT LƯỢNG
• Chất liệu: PETG (đã thử nghiệm trên Prusament)
• 15% Lấp đầy lưới

Trên MK4 của tôi, tôi đã sử dụng:

• Cài đặt in: 0.20mm KẾT CẤU
• Chất liệu: PETG
• 15% Lấp đầy khối lập phương

Lắp ráp

Nếu bạn lắp ráp MK4 của mình từ một bộ, bạn sẽ biết rằng việc thay thế x-carriage là một công việc khá dài, vì có nhiều bộ phận gắn liền với nó, bao gồm các ổ bi trục x và dây đai trục x, mà sẽ cần được điều chỉnh lại độ căng sau khi thay thế. Nếu bạn cần tham khảo hướng dẫn, bạn có thể tìm thấy nó tại đây.
