Giá đỡ LED từ tính mô-đun cho Prusa Enclosure

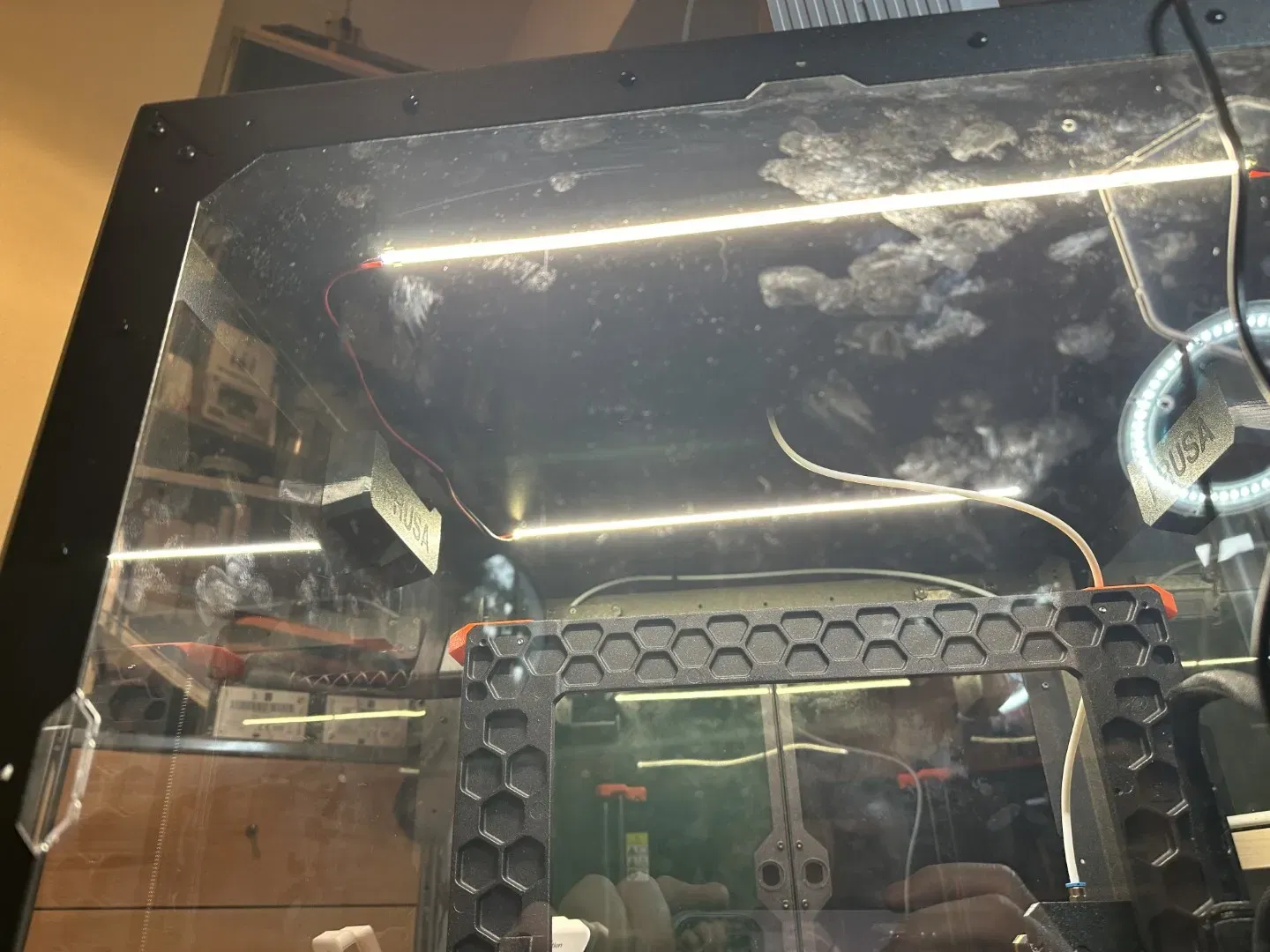

Giới thiệu Một điều mà Prusa Enclosure thiếu là ánh sáng. Điều này khá quan trọng nếu bạn sử dụng một cái như Beagle Camera vì nó sẽ không nhìn thấy tốt trong bóng tối. Vì lý do này, tôi muốn lắp đặt một số dải LED trong vỏ. Tôi đã có một số trải nghiệm tồi tệ với keo dán trên những dải này, vì vậy tôi quyết định không sử dụng cách dính. Thay vào đó, tôi đã thiết kế một giá đỡ cho dải, và vì tôi không muốn vặn vít vào vỏ (đùa hơi tệ, nhưng có ý định) tôi đã thêm một số nam châm. Cuối cùng, tôi không muốn lằng nhằng với một PSU bổ sung, vì vậy mọi thứ nên được kết nối với PSU của Mk4 của tôi. ### Những gì bạn cần Nếu bạn muốn tái tạo sự ngạc nhiên của tôi về ánh sáng đẹp, bạn sẽ cần in những thứ sau: - Một cái “phần cuối A” và một cái “phần cuối B” cho mỗi thanh đèn

• Bao nhiêu mảnh “phần giữa” tùy theo nhu cầu của bạn Các phần cuối dài 100mm mỗi cái, phần giữa dài 200mm. Chỉ cần in đủ các phần giữa cho bất cứ điều gì bạn muốn làm. Ngoài ra, bạn sẽ cần những linh kiện bổ sung sau: - Đủ dải LED rộng 8mm (24V nếu bạn muốn sử dụng PSU của Prusa)
• 1x nam châm (10x4x2mm) cho mỗi phần cuối
• 2x nam châm (10x4x2mm) cho mỗi phần giữa
• Một loại dây 2 pha để nối các dải lại
• 2 giắc cáp M4 để kết nối mọi thứ với PSU của Prusa
• Súng hàn, thiếc, chất trợ hàn để, ừm, hàn Vì vậy, nếu bạn muốn sao chép chính xác những gì tôi đã làm, đây là danh sách in/cửa hàng của bạn: - 2x Phần cuối A
• 2x Phần cuối B
• 2x Phần giữa
• 8 nam châm
• khoảng 120cm dây

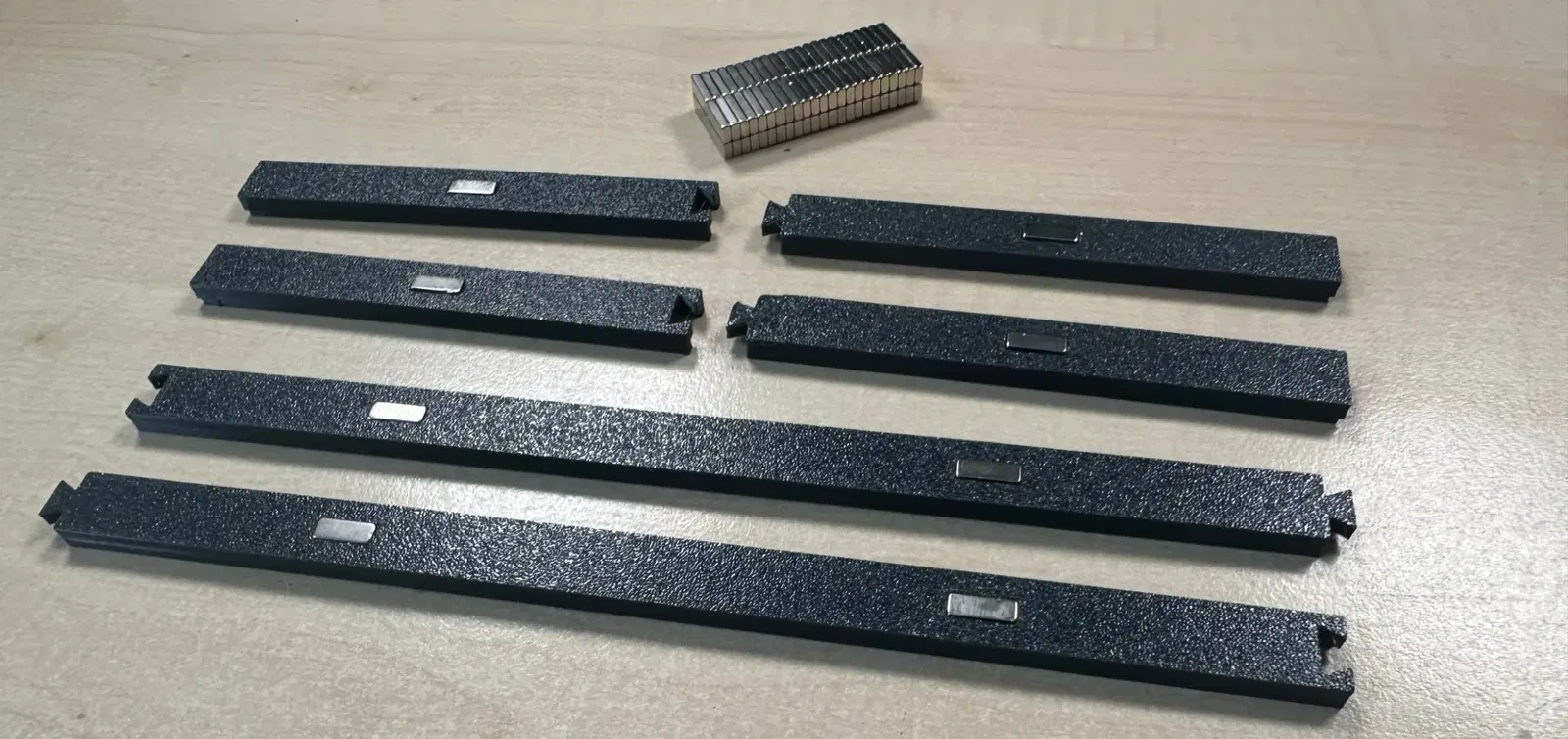

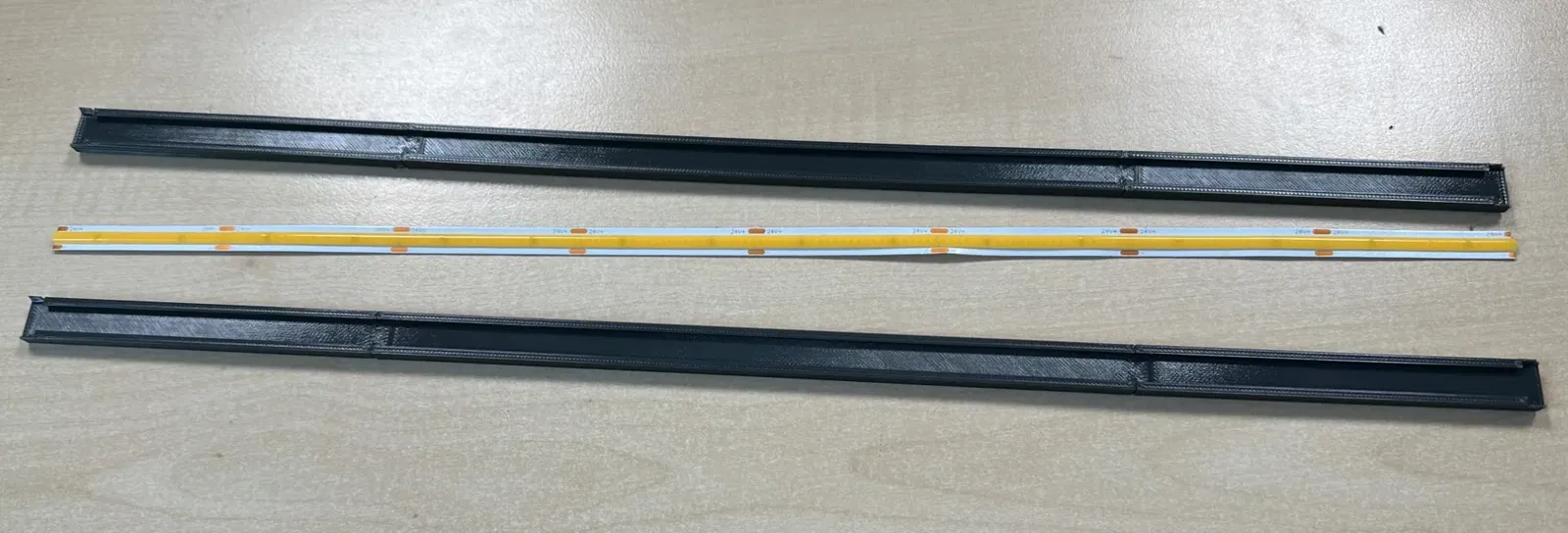

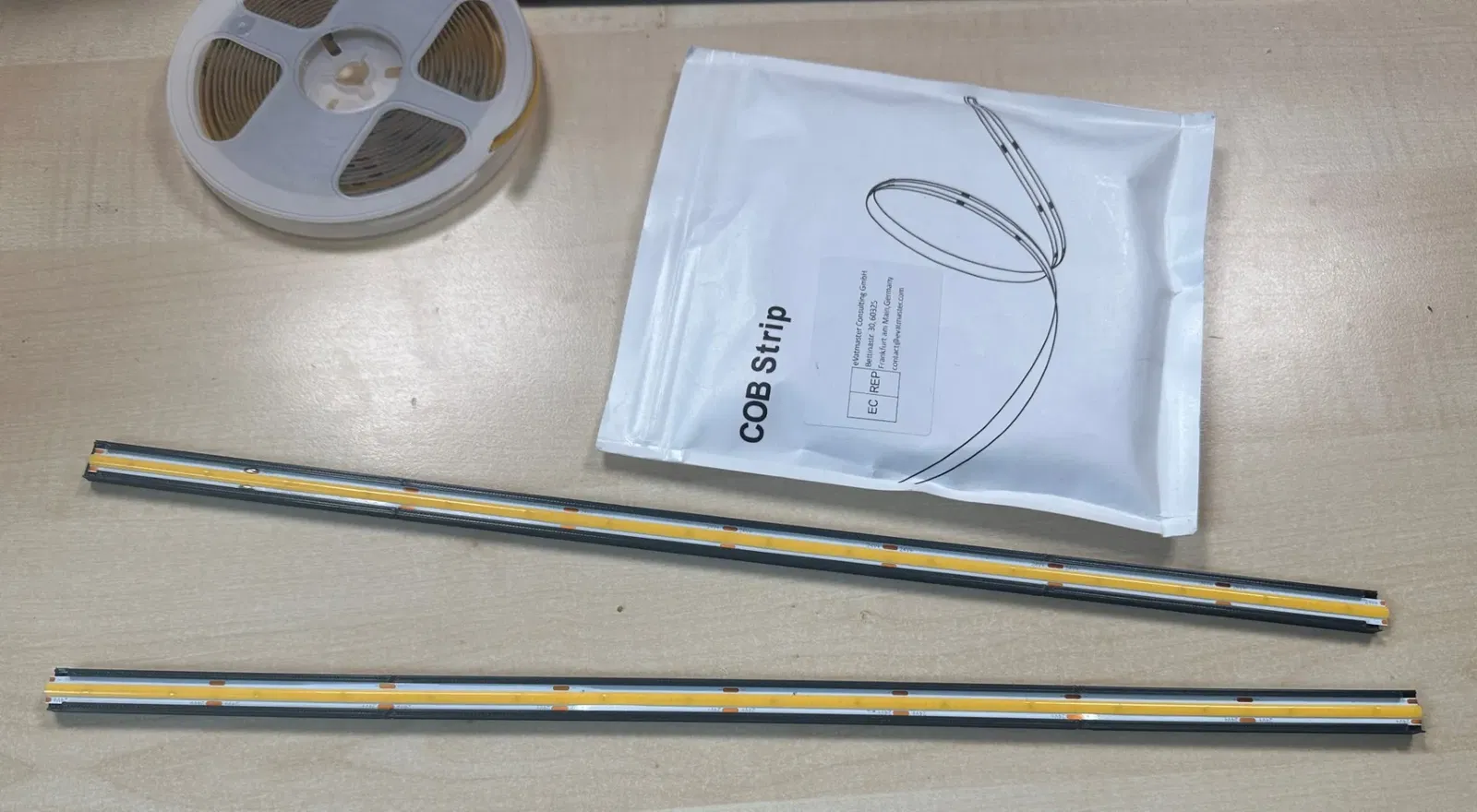

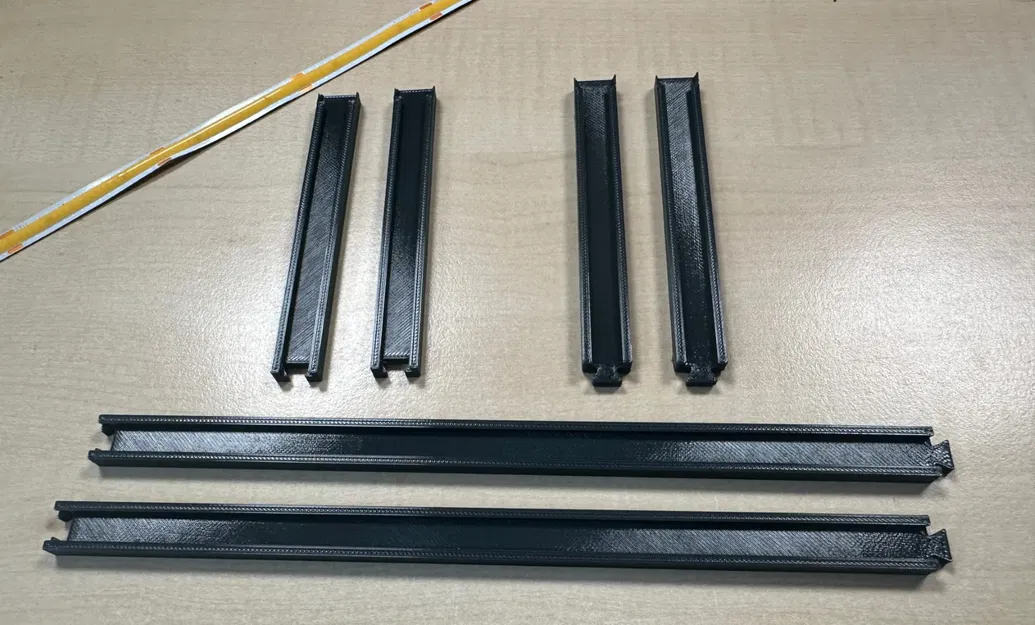

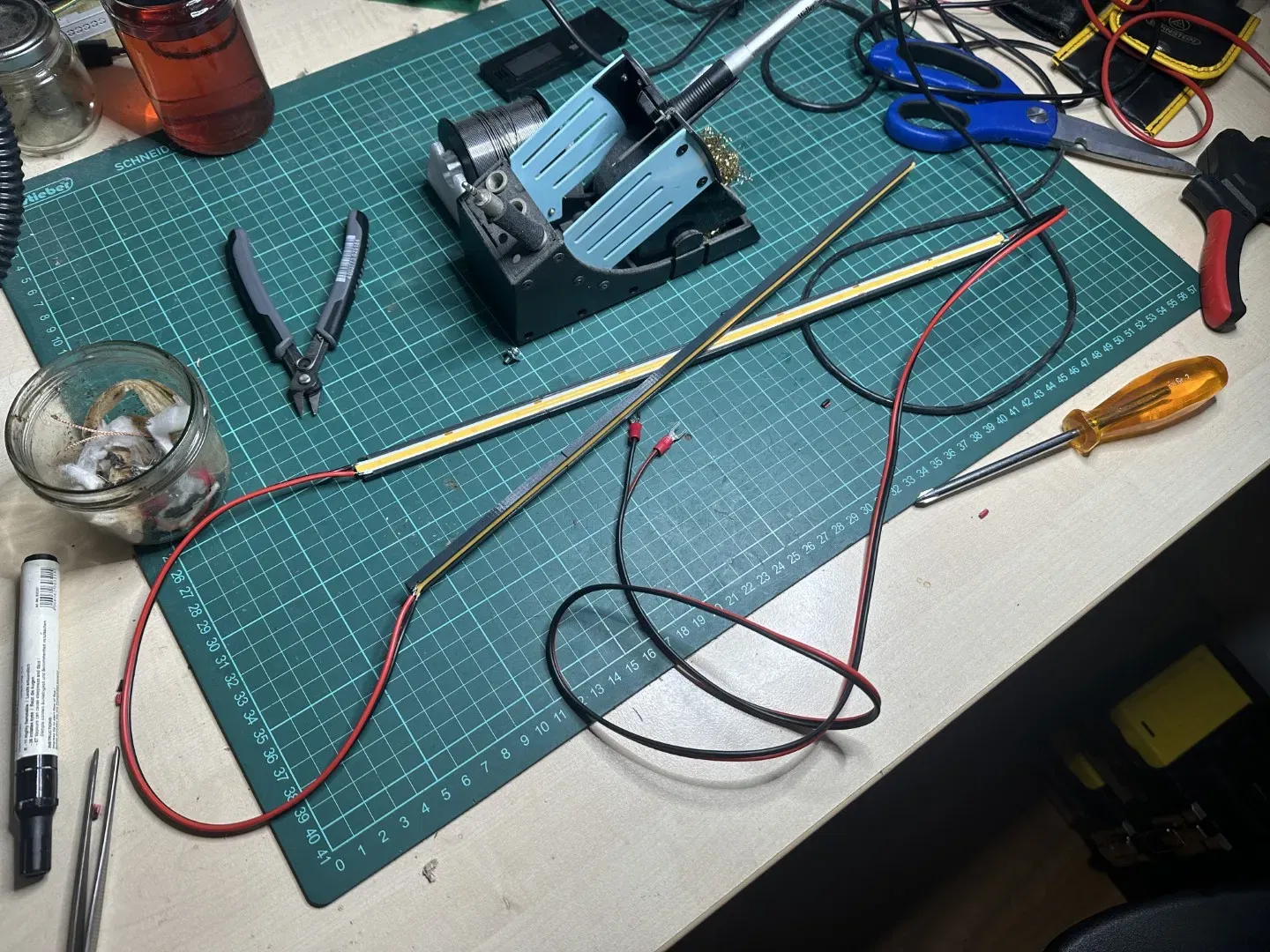

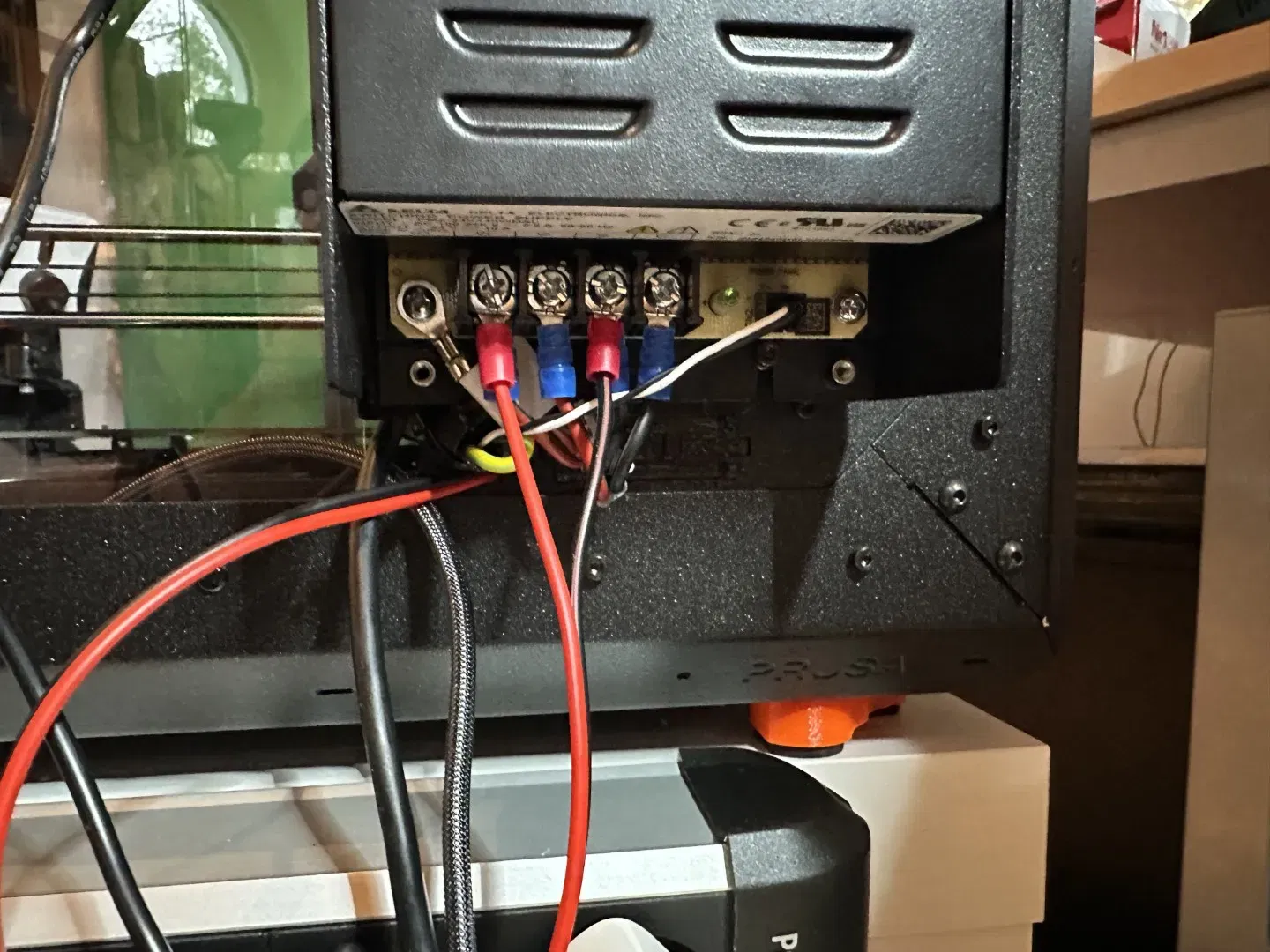

• các giắc cáp ### Lắp ráp Tôi khuyên bạn nên bắt đầu bằng cách loại bỏ các giá đỡ khỏi các lỗ mà nam châm sẽ vào. Kiểm tra xem nam châm của bạn có ngồi thật chắc trong các lỗ không - nếu không, hãy thêm một giọt keo siêu dính. Tiếp theo, bạn lắp ráp các giá đỡ dải đèn của bạn. Tôi đoán thật khó để làm sai điều đó với các hình dạng liên quan. Bây giờ các dải cần phải vào trong các giá đỡ. Bạn có thể thử đẩy chúng qua, nhưng tôi nghĩ đó là một ý tưởng rất tồi. Tốt hơn là đặt giá đỡ lên bàn trước mặt bạn, sau đó đặt dải lên giá đỡ. Trượt một bên của dải vào khe trên giá đỡ và sau đó ấn bên còn lại của dải vào bằng móng tay của bạn. Toàn bộ quá trình mất chưa đến một phút cho hai giá đỡ. Oh, và đừng bận tâm đến việc gỡ bỏ lớp nhôm khỏi keo dính - không cần phải làm như vậy, các dải sẽ ở nguyên vị trí mà không cần keo đó. :) Không có gì nhiều để nói về việc hàn, chỉ cần nhìn vào bức tranh tôi đã chụp về kết quả và mọi thứ sẽ khá rõ ràng. Nếu bạn muốn cấp nguồn cho điều này từ PSU của Prusa, hãy gắn các đầu cáp vào cuối cáp nguồn. Gỡ bỏ nắp PSU được giữ bằng hai vít lục giác. Nới lỏng vít kết nối đầu tiên và thứ ba, trượt đầu cáp của bạn vào, siết chặt các đầu nối và gắn lại nắp PSU. ### Một Tham Chiếu Không Thẹn Thùng Đến Một Mẫu Khác Của Tôi Bạn có thể muốn định tuyến các cáp bên trong vỏ và có thể bạn đã tìm kiếm một số dây buộc. Tôi cá nhân không khuyên điều đó vì nó làm giảm tính di động của giải pháp từ tính. Tốt hơn là in một số kẹp cáp từ tính mà tôi đã thiết kế đặc biệt cho mục đích này: https://www.f3d.vn/3d-model/46139-kep-cap-tu-tinh-cho-led-strip-trong-hop-prusa ### Vui Lòng Xuất Bản Tác Phẩm Của Bạn Ở Đây Mẫu này có thể là điều tầm thường đối với những người in chuyên nghiệp, nhưng đối với tôi, người mới bắt đầu mô hình 3D và in 3D chỉ cách đây hai tuần, điều này thật tuyệt vời. Tôi sẽ rất buồn nếu mẫu này không nhận được lượt thích hoặc tác phẩm nào - vì vậy nếu bạn thích nó ngay cả một chút, hãy thích nó và xuất bản một tác phẩm. Tôi sẽ rất trân trọng điều đó!
