Biến thể gạch Flip-Flop Hextraction của Zack Freedman

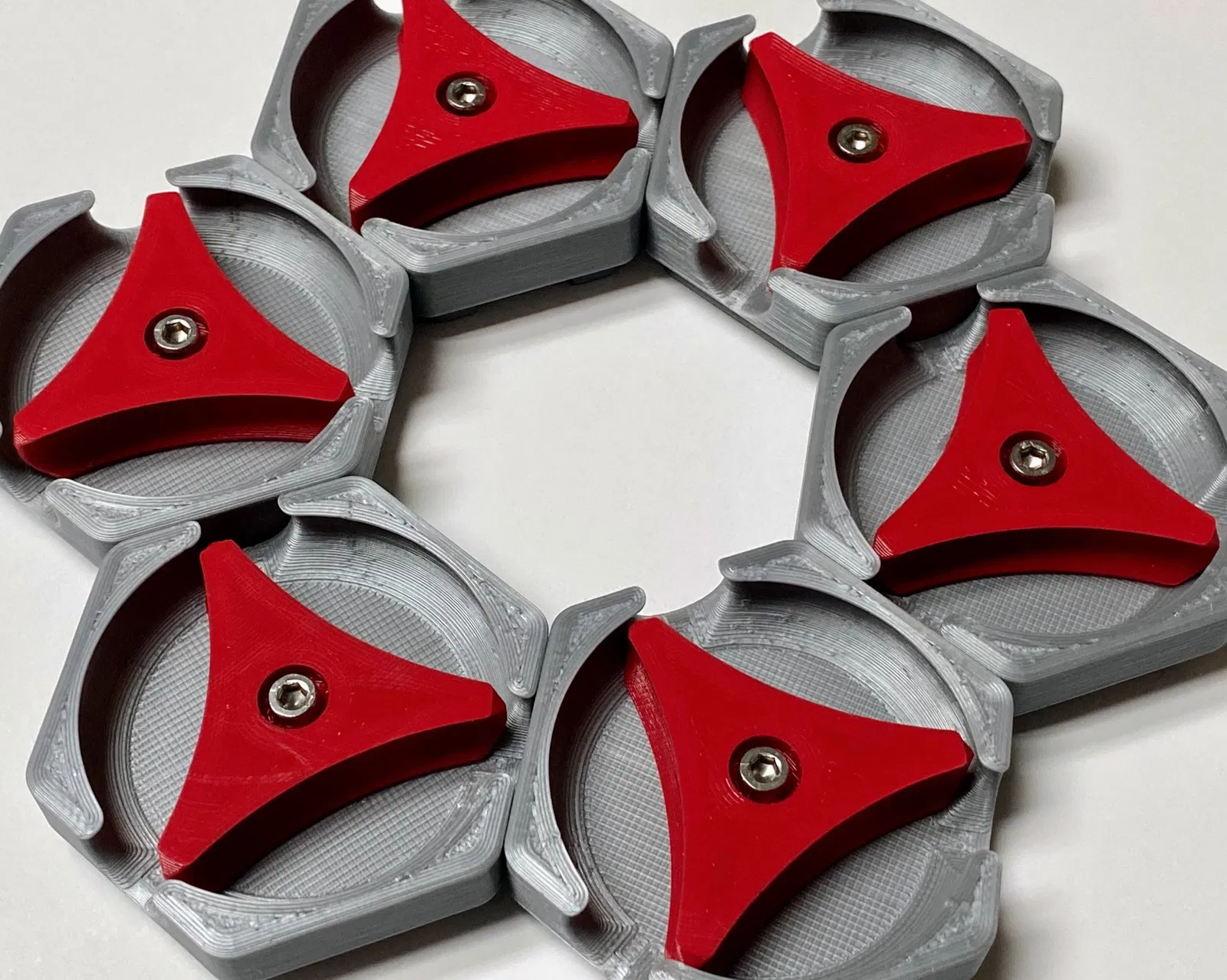

Bản remix của Hextraction Flip-Flop Tile của Zack Freedman được thực hiện để loại bỏ các hỗ trợ hy sinh tích hợp sẵn vì hầu hết các máy in nên có thể cầu nối khoảng cách này mà không cần hỗ trợ. Việc cầu nối chéo của lỗ nổi trên bộ lật cũng đã được tối ưu hóa cho độ cao lớp 0.2mm.

Tìm hiểu thêm về trò chơi board game 3D in miễn phí Hextraction tại đây.

Cài đặt In

Các viên gạch này nên được định hướng đúng cách & được thiết kế để in mà không cần hỗ trợ. Để có kết quả tốt nhất, hãy in với độ cao lớp 0.2mm. Tôi đã sử dụng 40% độ đặc, nhưng bạn có thể thử nghiệm với các mật độ đặc khác nếu bạn muốn.

Danh sách Vật liệu

Đối với mỗi Flip-Flop Tile bạn sẽ cần: 1x đai ốc phẳng M3 — Tôi đã sử dụng những cái này từ BoltDepot 1x vít M3x10mm hoặc M3x12mm — Tôi đã sử dụng những cái này từ BoltDepot

Lắp ráp

Đặt đai ốc M3 ở giữa viên gạch. Sử dụng vít M3 để gắn bộ lật vào viên gạch, đảm bảo rằng chốt trên bộ lật được căn chỉnh đúng với khe ở đáy viên gạch. Đừng siết chặt vít quá — bộ lật vẫn nên quay tự do.

Value4Value

Bản remix này được phát hành dưới mô hình Value4Value. Nếu bạn nhận được giá trị nào từ công việc của tôi, hãy xác định giá trị đó đối với bạn & trả lại giá trị đó cho tôi dưới hình thức đóng góp. Cảm ơn bạn đã hỗ trợ công việc của tôi!

Thông tin In

Máy in: VORON 2.4 350
Bệ: Không
Hỗ trợ: Không
Độ phân giải: 0.2 mm
Độ đặc: 40%
Vật liệu: MakeShaper - Silver & Crimson PLA

“Nếu tôi đã nhìn thấy xa hơn, đó là nhờ đứng trên vai của những Người khổng lồ.” — Isaac Newton

Các viên gạch này đã được remix từ Hextraction Flip-Flop Tile gốc của Zack Freedman sử dụng Fusion 360.
