Bộ chia nguồn XT60 5 cổng cho đèn ô tô

Trường hợp sử dụng:

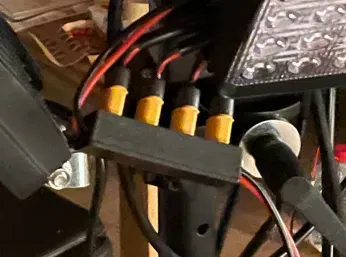

Tôi đã thiết kế bộ chia điện này để phân phối điện từ một pin lipo đến bốn đèn ô tô thông qua các đầu nối xt60. Nó rất tiện lợi ở bất kỳ đâu bạn cần hơn một nguồn điện xt60.

Thiết kế:

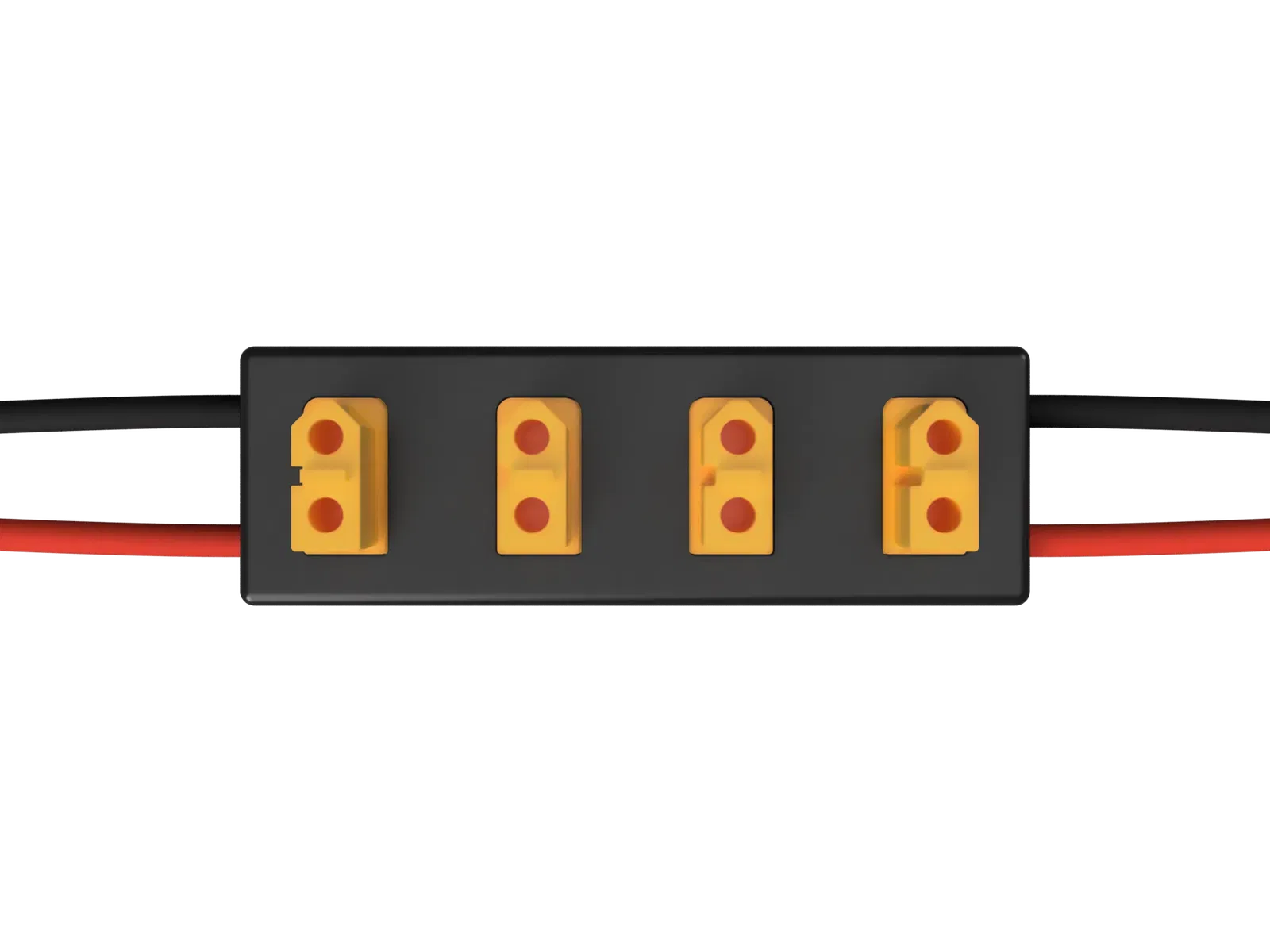

Vỏ được thiết kế cho loại đầu nối xt60 có nắp bảo vệ. Với kiểu này có một viền ngăn các đầu nối không bị kéo ra khỏi vỏ, nhưng nó cũng nên hoạt động với các đầu nối xt60 thông thường.

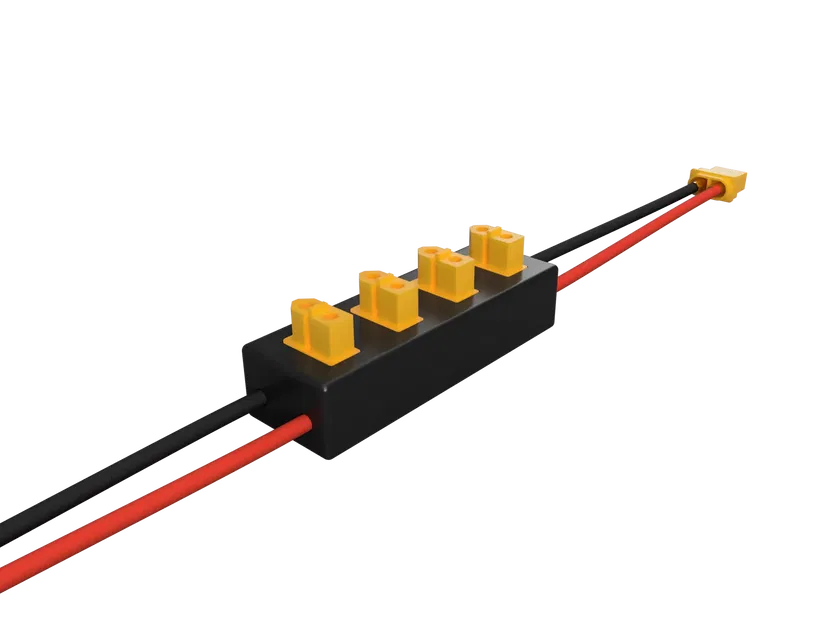

Do cũng có một cáp đầu ra, nó có thể được đặt ở giữa các thiết bị tiêu thụ điện khác.

Lắp ráp:

1. Các đầu nối xt60 được chèn vào
2. Hai thanh bus được hàn vào các cực + và - của các đầu nối (Tôi đã sử dụng dây rắn 1.5 mm²)
3. Dây (14 AWG) dẫn đến đầu vào và đầu ra của bộ chia điện được luồn qua vỏ và cũng được hàn vào các thanh bus
4. Vỏ được làm lạnh trong tủ đông trong 15 phút để ngăn keo nóng bị tan chảy
5. Vỏ được lấp đầy bằng keo nóng để cố định các đầu nối và dây, cũng hoạt động như một điểm giảm căng
6. Nắp được ấn vào
7. Vỏ một lần nữa được đặt trong tủ đông để ngăn chảy melting
