Đèn LED Stealth cho Ender-3 S1 - Dễ in và lắp đặt

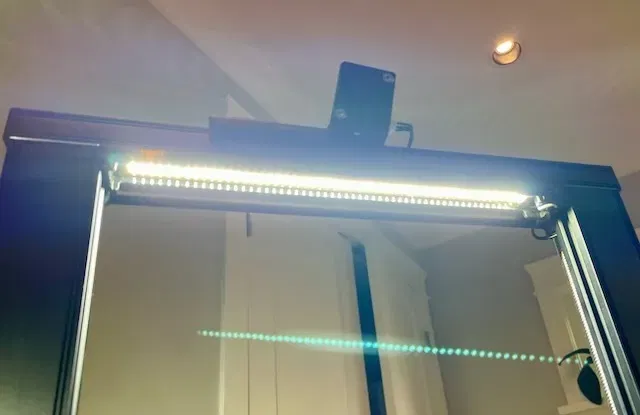

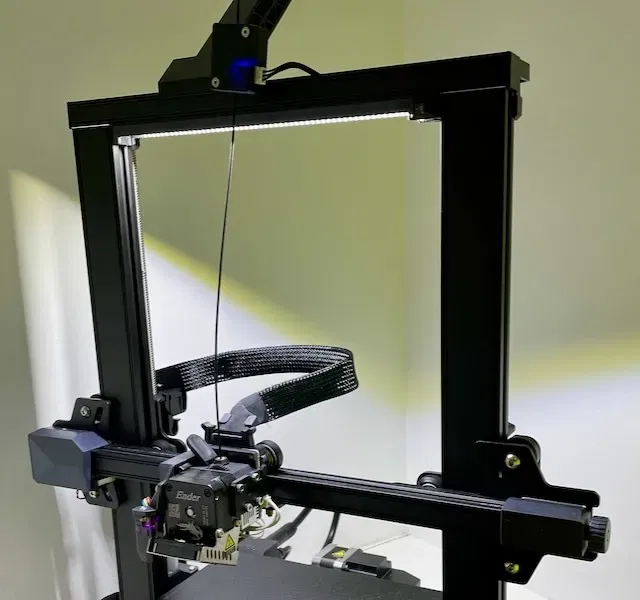

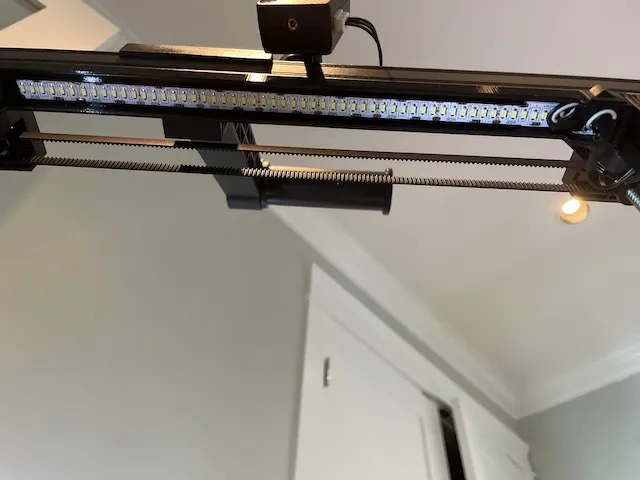

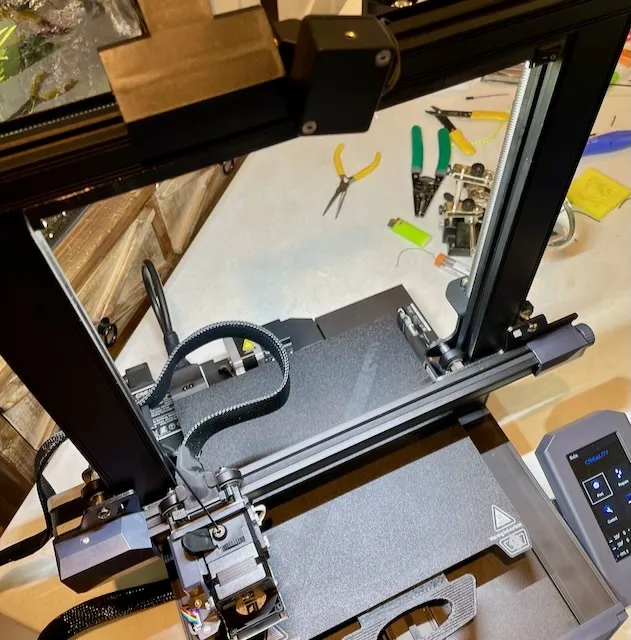

Ender-3 S1 thanh đèn Stealth. Thanh đèn dễ in sử dụng cổng phụ tích hợp để cấp nguồn. Điều này cho phép dây nguồn được giấu cùng với dây cảm biến filament và cuối cùng trông giống như một đèn tiêu chuẩn. Nó cũng vừa vặn mà không cản trở kẹp gắn cuộn filament hoặc các nắp bên. (Phù hợp với S1, S1 Pro, & V2) Tôi đã tải lên hai phiên bản. Một phiên bản tiêu chuẩn, và một phiên bản có lỗ cho công tắc rocker. Phiên bản công tắc rocker rất khó hàn đẹp nhưng nếu bạn cảm thấy muốn kéo tóc mình ra thì công tắc này rất tiện. Nếu bạn đã không còn tóc thì cứ thoải mái. Rất hài lòng với cách mà nó đã hoàn thành. Kết hợp rất đẹp với món đồ S1 khác của tôi: <> Hy vọng bạn thấy nó hữu ích! …Thích & Tải về được đánh giá cao… :) Các bộ phận tôi đã sử dụng: 3 x vít M3x8 với đai ốc. - Tốt nhất là những cái có đầu vát nhưng đầu tròn cũng được.

• Tôi đã sử dụng cái này:
• https://leeselectronic.com/en/product/6450-screw-m3x8mm-flat-10pcs.html 25cm dây đèn 24v. - Tôi đã sử dụng cái này:
• https://leeselectronic.com/en/product/528724-led-strip-3014-240-led-cool-white-6000k-1m-24vdc.html 75 cm dây - Tôi đã sử dụng dây hai lõi màu đen 26 gauge để nó giống với dây tiêu chuẩn
• Tôi đã sử dụng cái này:
• https://leeselectronic.com/en/product/2118011-2-core-wire-parallel-awg26-b-b-colour.html 1 x công tắc rocker mini (đừng làm phiên bản công tắc. Tôi thấy nó khó khăn. :P ) - Tôi đã sử dụng cái này:
• https://leeselectronic.com/en/product/3359-rocker-switch-on-off-125vac-6a-black.html 1 x Kết nối JST 3 pin 2.5mm - Bạn nên sử dụng cái đã được hàn sẵn này. (trừ khi bạn thích thử thách):
• https://leeselectronic.com/en/product/28595-jumper-wire-jst-3pin-250mm-m-f.html HOẶC - Tôi đã sử dụng đầu nối trống và bấm đầu để giữ cho nó sạch sẽ. Đau đớn:
• https://leeselectronic.com/en/product/28601-25mm-pin-20pcs-xh-series.html

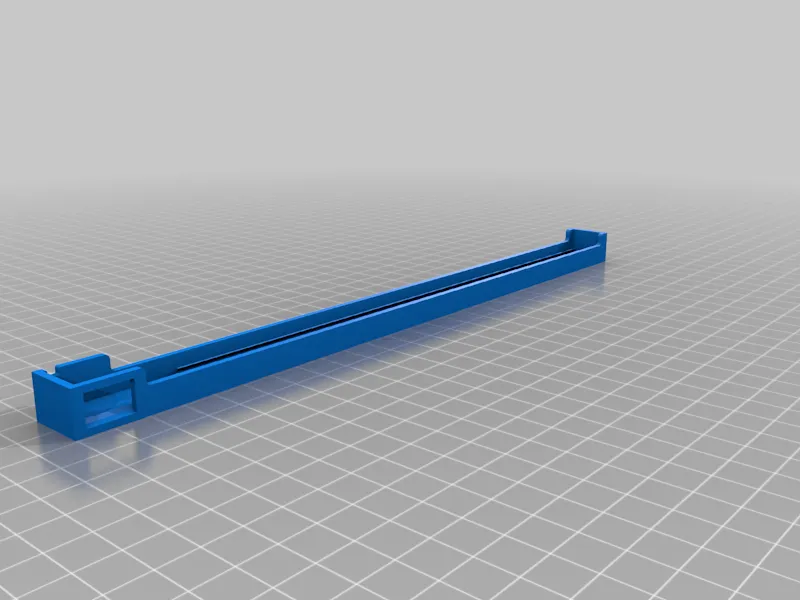

• https://leeselectronic.com/en/product/285960-connectors-jst-xhs-3pin-250mm-m-f.html Hướng dẫn xây dựng cho phiên bản không có công tắc: 1. In vỏ thanh đèn không có công tắc.

2. In 3 cái này để giữ các đai ốc m3 trong khe: https://www.thingiverse.com/thing:3050607
3. Gắn thanh đèn vào phía dưới của khung.

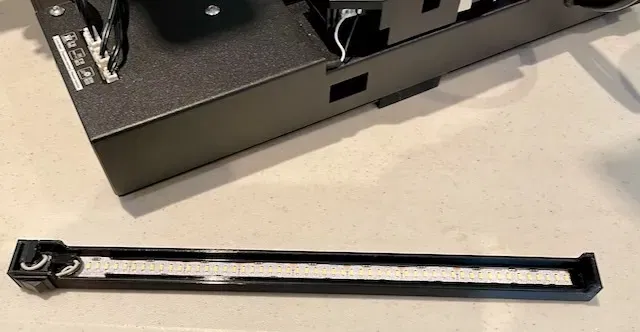

4. Hàn dây vào dải led và trượt nó vào các hướng dẫn của thanh đèn từ phía dưới. Lưu ý bên nào của dây là âm/dương. Một bên có một lỗ để cho dải trượt vào.

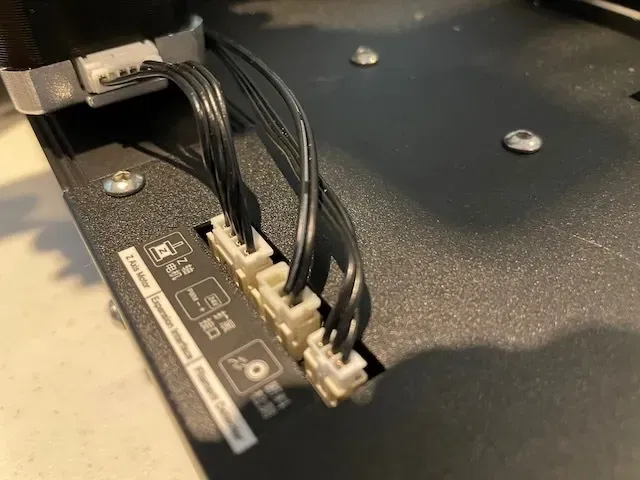

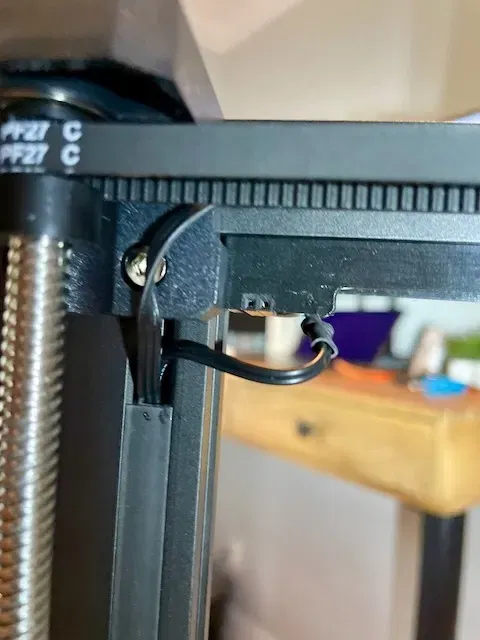

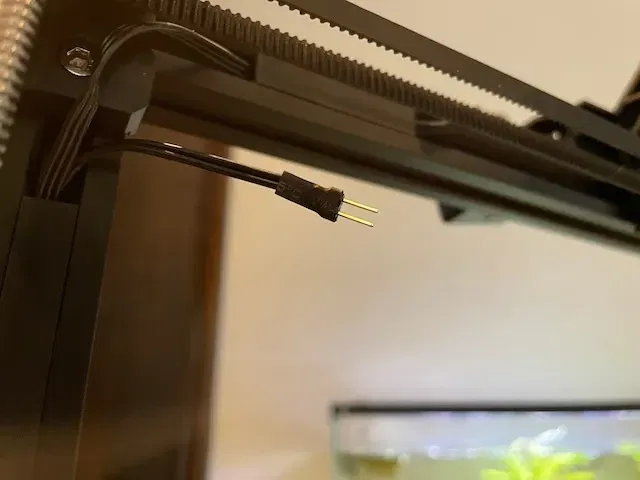

5. Dẫn dây trở lại xuống cổng phụ theo dây cảm biến filament. Nó hơi lộn xộn nhưng trông tuyệt vời sau đó.

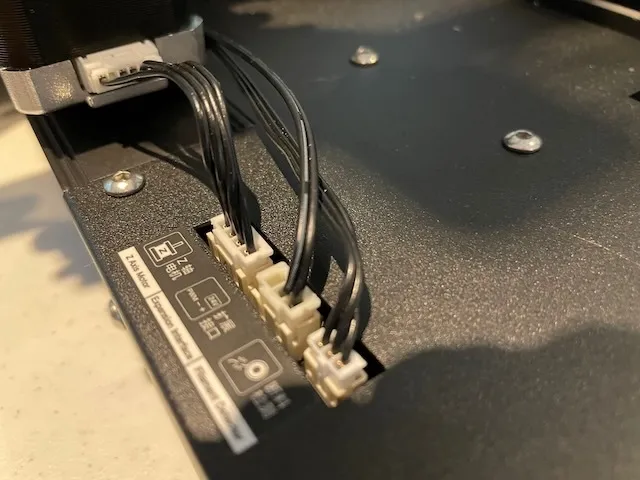

6. Hàn đầu còn lại của dây vào đầu nối JST của bạn lưu ý các chân + và - như được ghi trên nhãn dán ở trên máy in.
7. Cắm cáp vào, bật máy in, đảm bảo rằng đèn sáng lên vì bạn đã cắm các chân đúng cách. Vâng, một người mà tôi biết rất rõ đã làm sai cách.
8. Ngắm nhìn thanh đèn mới tuyệt vời của bạn và cho bạn bè hoặc gia đình xem để họ có thể nhìn bạn như thể có điều gì đó không ổn với mức độ phấn khích của bạn. Hướng dẫn xây dựng cho phiên bản có công tắc với các chân JST bấm để có vẻ ngoài hoàn toàn nguyên bản: (Nếu bạn thực hiện cái này, bạn sẽ cần phải tìm ra cách để đấu dây công tắc và để đủ dây để chèn dải led. Tôi đã để rất ít không gian cho dây vì tôi muốn nó trông đẹp và phù hợp với vẻ ngoài của máy. Hãy suy nghĩ trước về điều này và nó sẽ hoạt động tốt.) 1. Xác nhận rằng bạn muốn mắng tôi vì sự đau đớn khi thực hiện phiên bản này. Hãy hít thở sâu vài lần, làm cho xong, và biết rằng khi hoàn thành, bạn sẽ có một thanh đèn tuyệt vời.
9. In thanh đèn và 3 giá đỡ ốc vít. (Các bước 1 & 2 từ phiên bản không chuyển đổi)

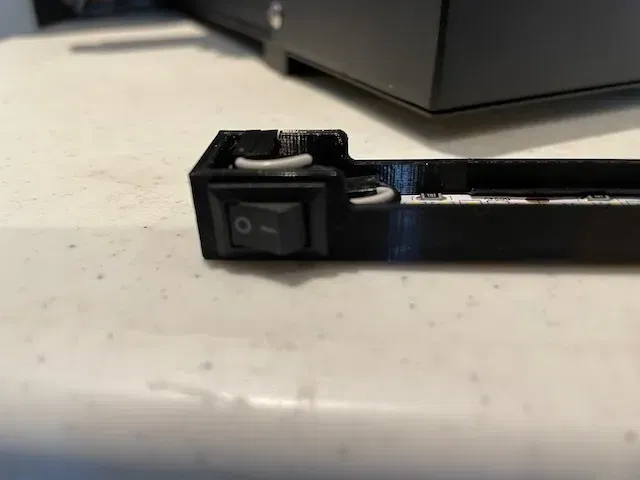

10. Cắt ngắn đầu của công tắc rocker mini sao cho chúng vừa vặn bên trong vỏ khi được chèn vào.
11. Đặt lỏng lẻo dải LED và công tắc ở vị trí mà chúng sẽ nằm trên vỏ để bạn có ý tưởng về độ dài của dây cần thiết. Hàn mọi thứ lại với nhau. Lưu ý rằng công tắc có các kẹp ghim vào vị trí nhưng dễ hơn nếu không chèn hoàn toàn cho đến khi thanh đèn được gắn vào khung.*Tôi đã chọn sử dụng nhiều đầu nối crimp hơn cho dây kết nối trong bản dựng cuối cùng của mình nhưng bạn phải tự làm điều đó. Xem hình ảnh...
12. Gắn thanh đèn vào phía trước với tất cả các dây/đèn LED treo lủng lẳng.
13. Trượt thanh LED vào hướng dẫn. Nó rất linh hoạt nhưng hãy cẩn thận không kéo quá mạnh dây đã hàn.

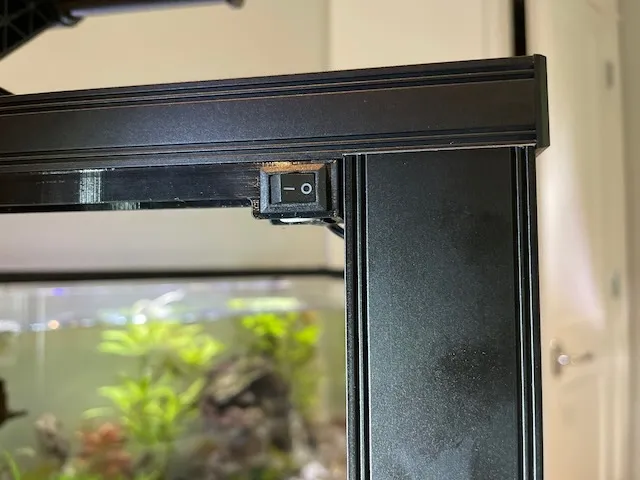

14. Đẩy công tắc vào hết mức vào lỗ gắn của nó một cách cẩn thận, đẩy tất cả dây thừa vào bên trong vỏ để làm sạch và đảm bảo rằng bạn không làm chập bất cứ thứ gì. Một chút keo nóng có thể giúp ích. Tôi đã chọn thêm một vài đầu nối khác cho dây kết nối nhưng đó là một công việc khó khăn. (Xem hình ảnh). Làm cho nó trông đẹp.
15. Dẫn dây xuống đầu nối phụ theo dây cảm biến filament.
16. Hàn đầu còn lại của dây vào đầu nối JST của bạn, lưu ý các chân + và - như được ghi trên nhãn ở trên cùng của máy in. Hoặc, nếu bạn ghét bản thân, hãy thử các chân crimp JST. Chúng trông rất đẹp, nhưng, um, không vui nếu mắt bạn kém và bạn sử dụng kìm mũi nhọn vì bạn không có công cụ phù hợp.
17. Cắm cáp vào, bật máy in, đảm bảo rằng đèn sáng lên vì bạn đã đặt các chân đúng cách. Vâng, một người mà tôi biết rất rõ đã làm sai cách.
18. Hãy ngắm nhìn thanh đèn mới tuyệt vời của bạn và cho bạn bè hoặc gia đình xem để họ có thể nhìn bạn như thể có điều gì đó không ổn với mức độ phấn khích của bạn. Nếu bạn đã thử phiên bản khó hơn này, bạn nên giải thích cho bạn bè hoặc gia đình rằng nó đã khó khăn và họ nên trân trọng nó nhiều như bạn. Làm tốt lắm! ### Cài đặt In Thương hiệu máy in: Creality Máy in: Ender 3 Bệ in: Không Hỗ trợ: Không Độ phân giải: 0.2 Ghi chú: In rất dễ. Không cần gì đặc biệt. Yay. ### Cách tôi thiết kế điều này Muốn điều này trông giống như một thanh đèn sạch sẽ với kích thước khớp với khung ngang trên cùng của máy in và không cần bất kỳ sửa đổi nào khác để phù hợp do giá đỡ cảm biến filament gốc và nắp nhựa trên cùng của các ốc Z. Danh mục: Phụ kiện máy in 3D
