Thước đo bán kính cho thước kẹp, không cần tính toán (hầu n...

Đây là một bản remix của Thyn's Radius Gauge for calipers.

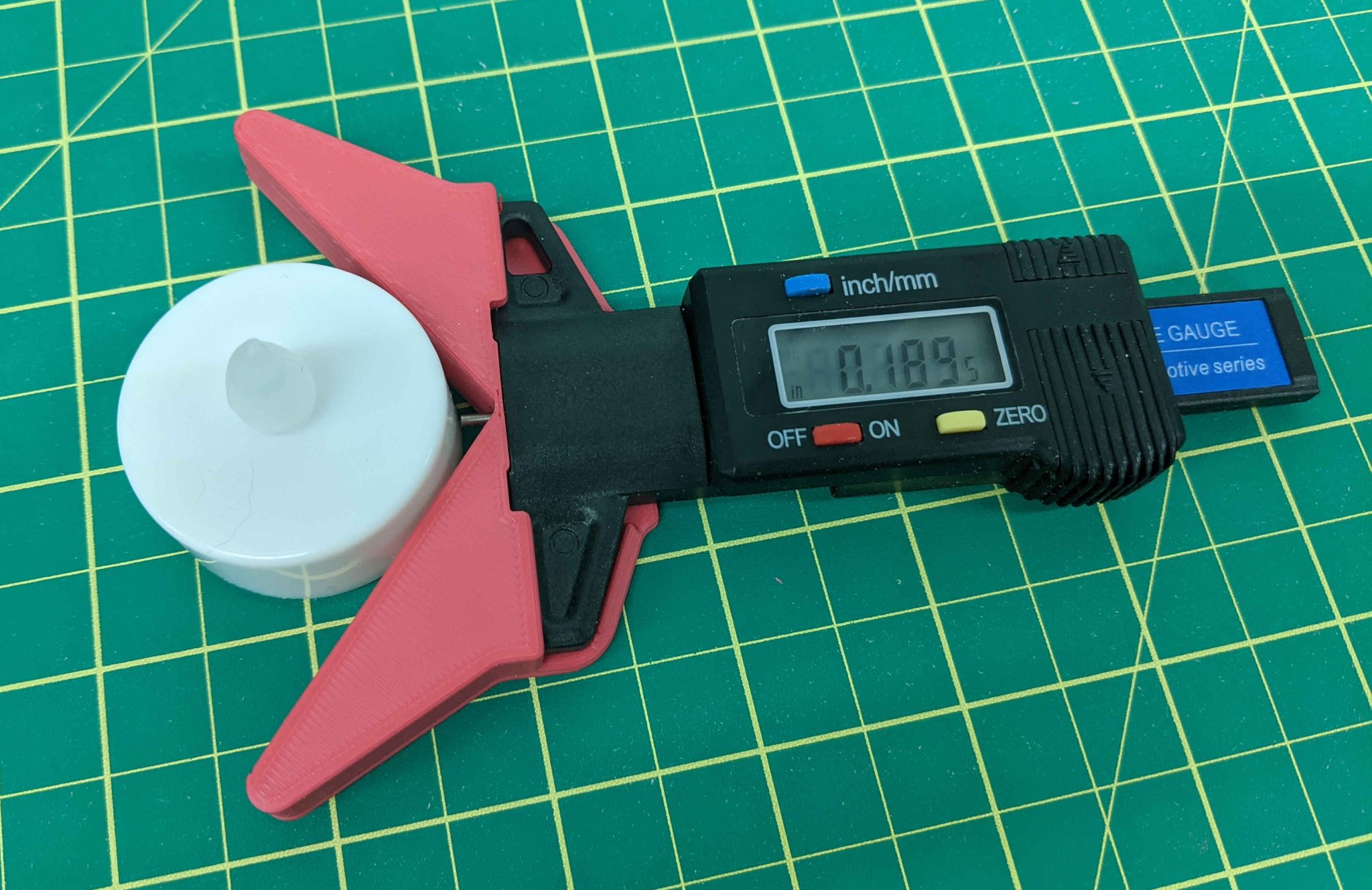

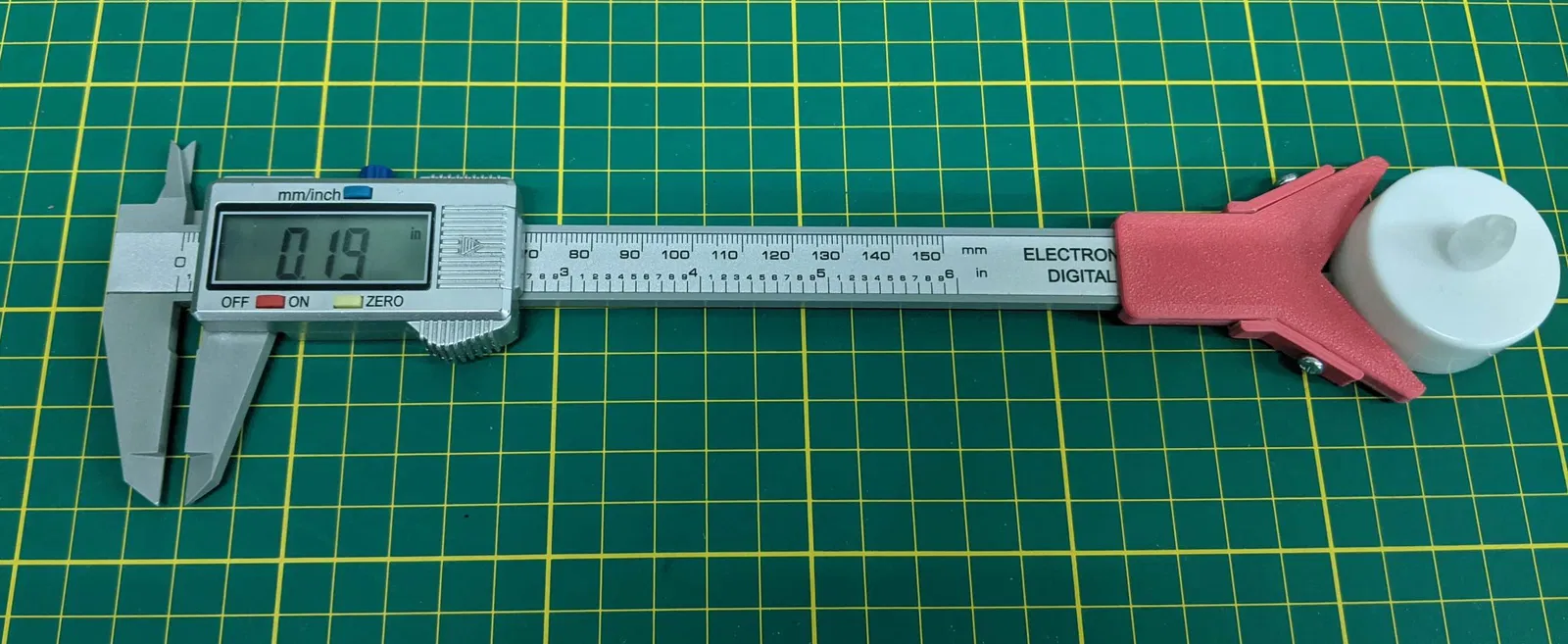

Ban đầu, tôi chỉ thêm một số cạnh tròn đẹp và đảm bảo nó phù hợp với thước kẹp bằng nhựa của tôi, và khi tôi thử nghiệm, tôi thấy rằng một hình trụ có đường kính 38mm cho kết quả đo là 7.9mm. Nhân với 2.4142, bạn sẽ có 19.1mm. Gần đủ cho những gì tôi làm, chủ yếu là làm các bộ phận phù hợp với các vỏ mà tôi cần tuân theo các bán kính trên các vỏ đó.

Không có gì sai khi phải nhân tất cả mọi lúc, Fusion làm điều đó đúng trên mô hình nhưng tôi nhận ra rằng nếu tôi đo bằng đơn vị imperial, tôi có thể đọc giá trị bán kính trực tiếp bằng mm, chỉ cần nhân với 100.

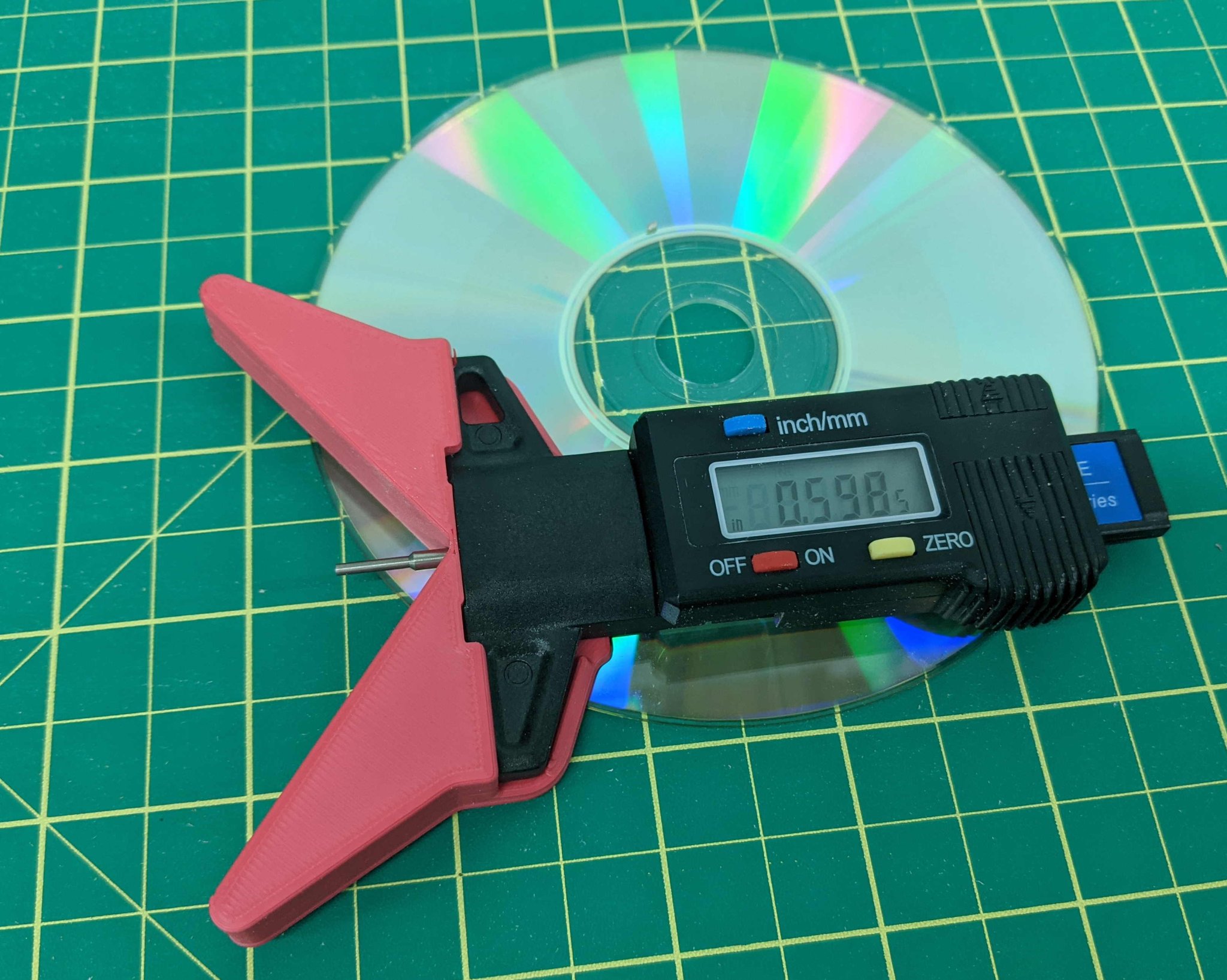

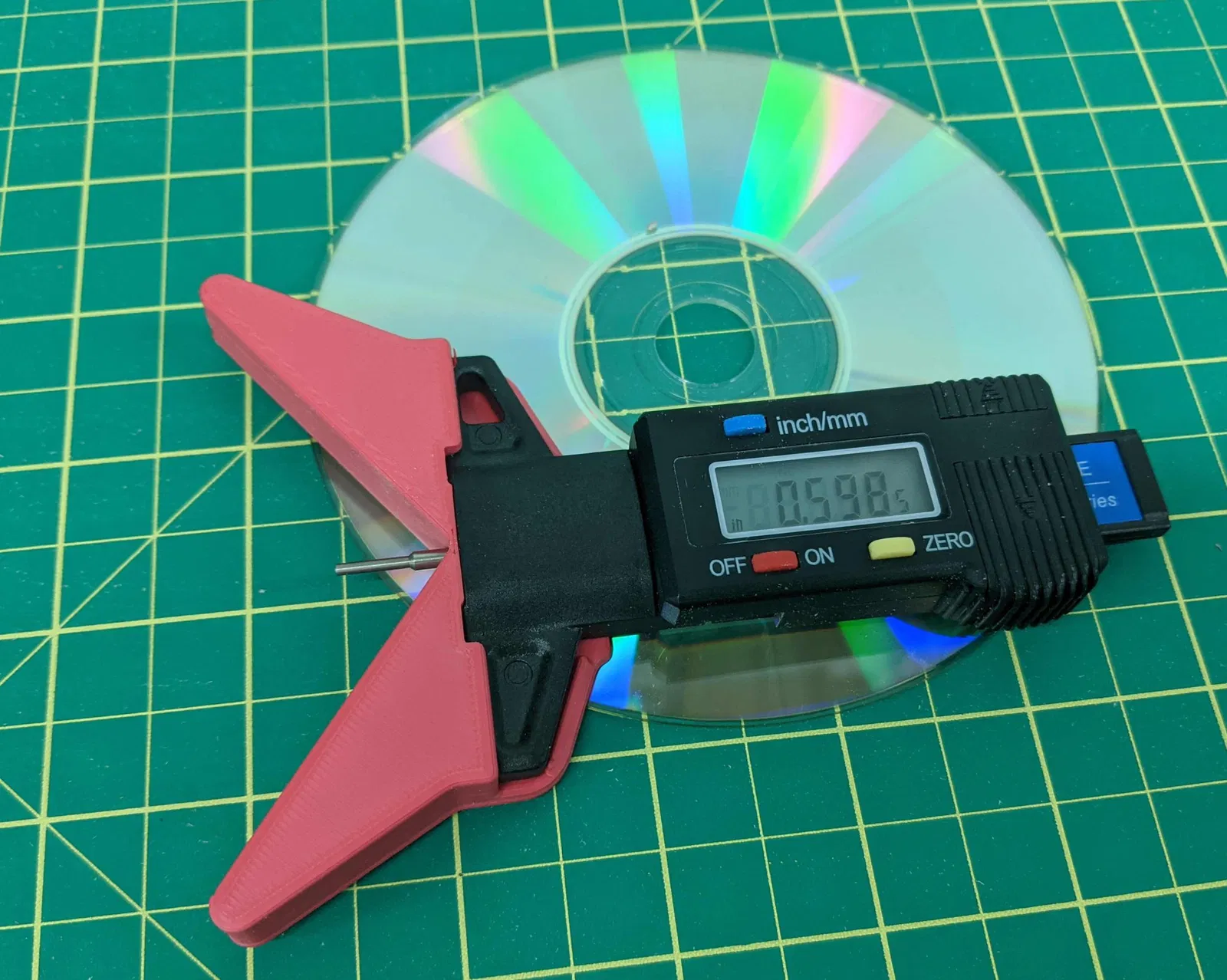

Điều này yêu cầu góc V phải được làm rộng hơn một chút, 105.78°, nhiều hơn 90° để tôi vẫn có thể đo các góc tròn trên các cấu trúc vuông, nhưng bây giờ tôi chỉ cần đọc bán kính bằng mm từ thang đo inch. Bán kính tối đa mà nó sẽ đo mà không cần mở rộng các tay là 75mm.

Cuối cùng, một ứng dụng cho các đơn vị imperial

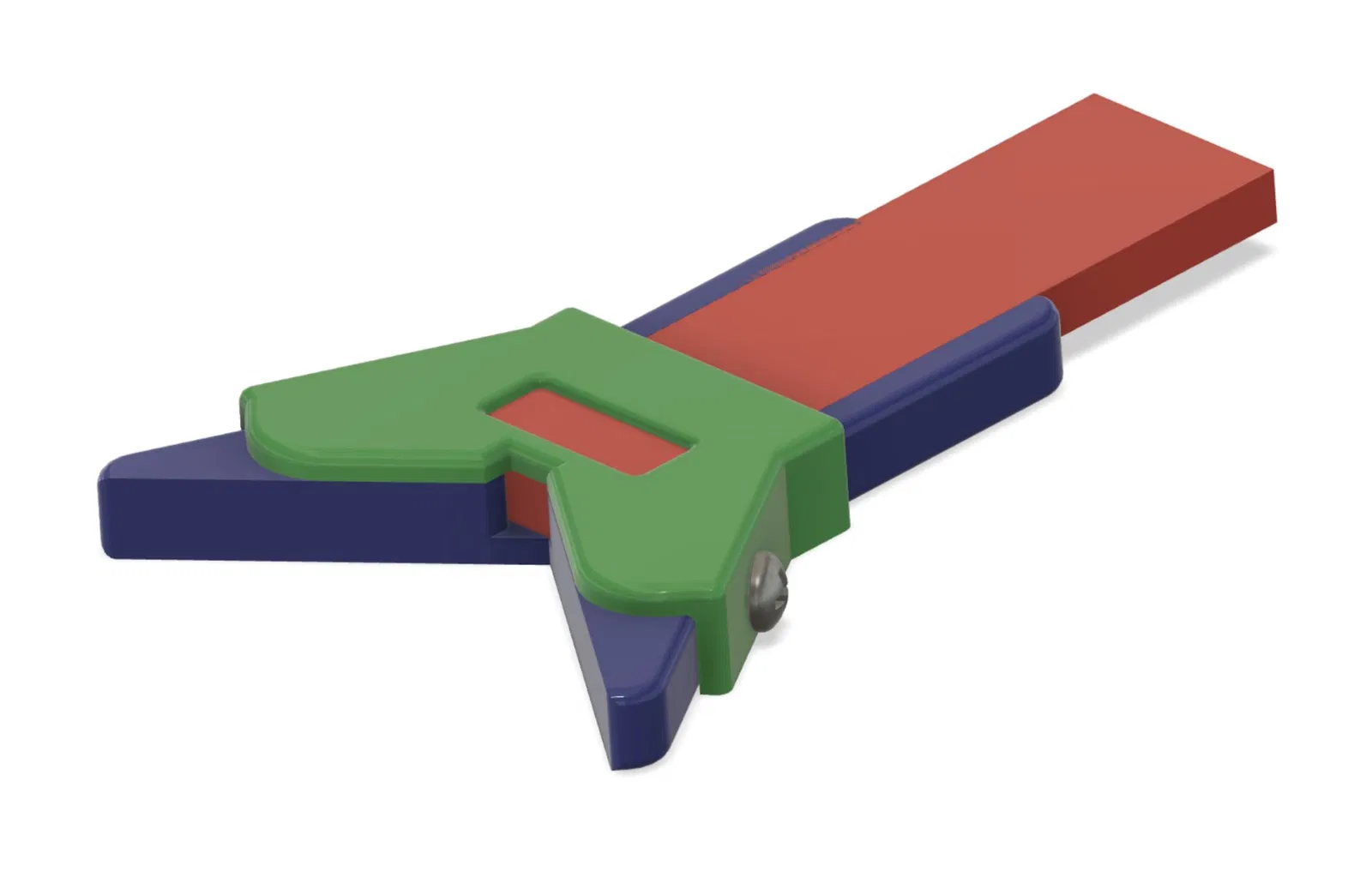

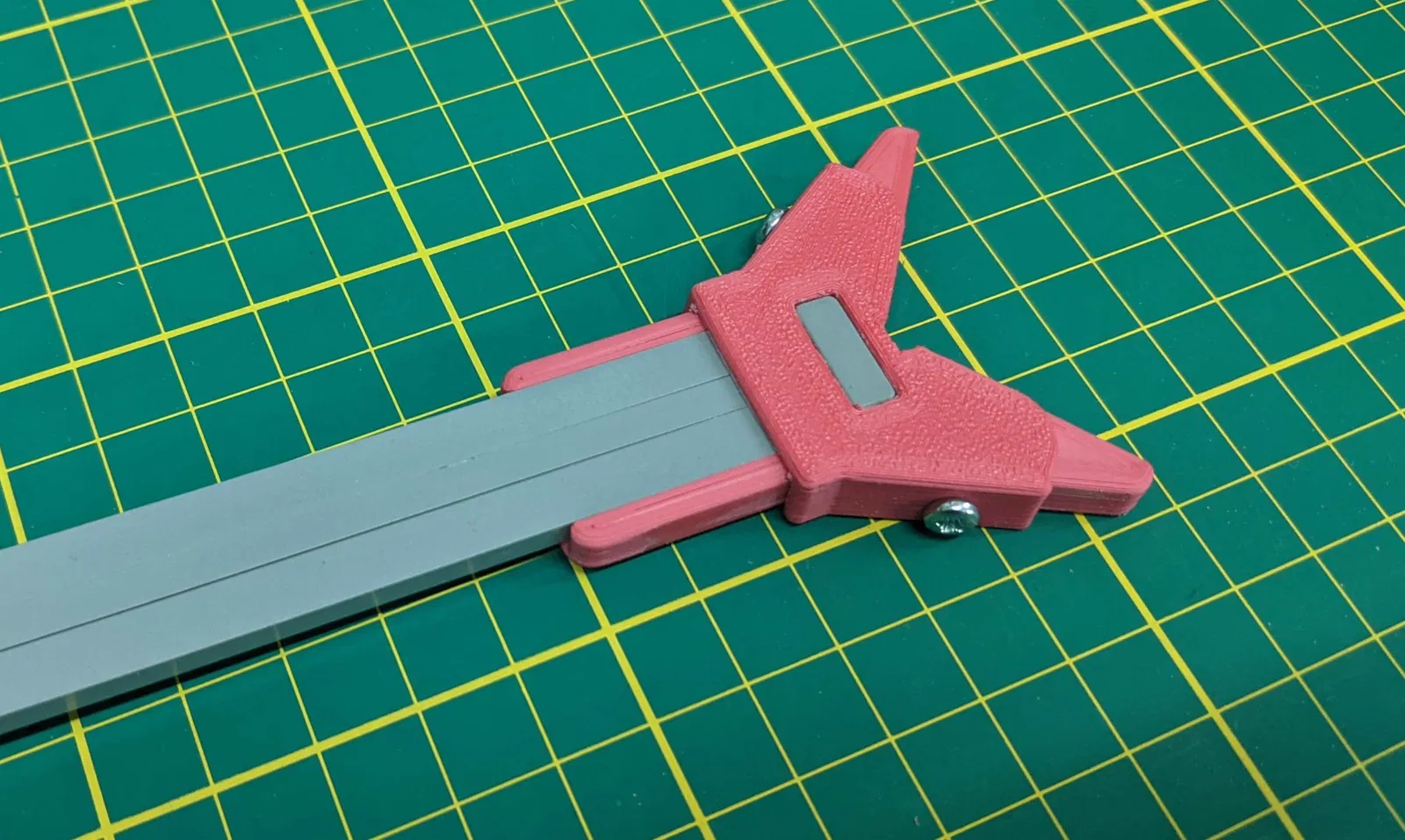

Điều tiếp theo là lỗi có thể xảy ra nếu thước vernier không được ấn xuống hoàn toàn. Điều này có thể dễ dàng xảy ra nếu tôi va vào bộ phận khi tôi đặt nó xuống. Tôi có một sự vừa vặn chặt chẽ nhưng kinh nghiệm đã cho tôi thấy rằng tốt hơn là dự đoán một vấn đề hơn là phải làm lại - gọi đó là sự hoang tưởng hoặc có thể là OCD nhưng tôi đã quyết định thêm một cái kẹp (tùy chọn) để ngăn chặn khả năng này. Cũng được biết đến như một poka yoking trong thiết kế.

Tôi có thể cần phải gỡ bỏ bộ phận khỏi thước kẹp, vì vậy tôi đã sử dụng hai chiếc vít tự khoan nhỏ 8mm x 3mm để giữ kẹp lại, nó phù hợp với một đặc điểm trên thước vernier bằng nhựa giữ đầu dò độ sâu xuống, vít máy M3 cũng sẽ hoạt động. Của bạn có thể khác, vì vậy cái kẹp này có thể không hoạt động cho bạn. Nếu nó không hoạt động cho bạn, tôi đề nghị bạn sử dụng tệp bước và chỉnh sửa phần đó cho phù hợp với thước kẹp của bạn. Một mảnh phẳng đơn giản và một số keo CA có thể là một giải pháp phù hợp cho bạn nếu bạn muốn dành thước kẹp cho việc đo bán kính.

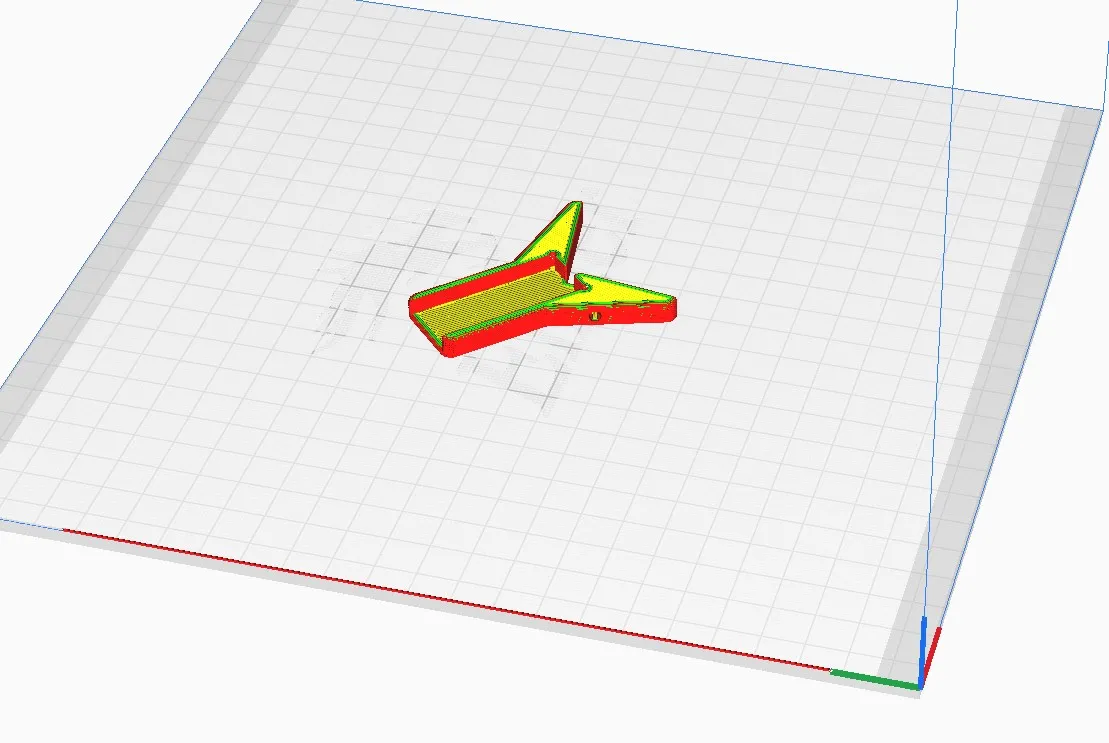

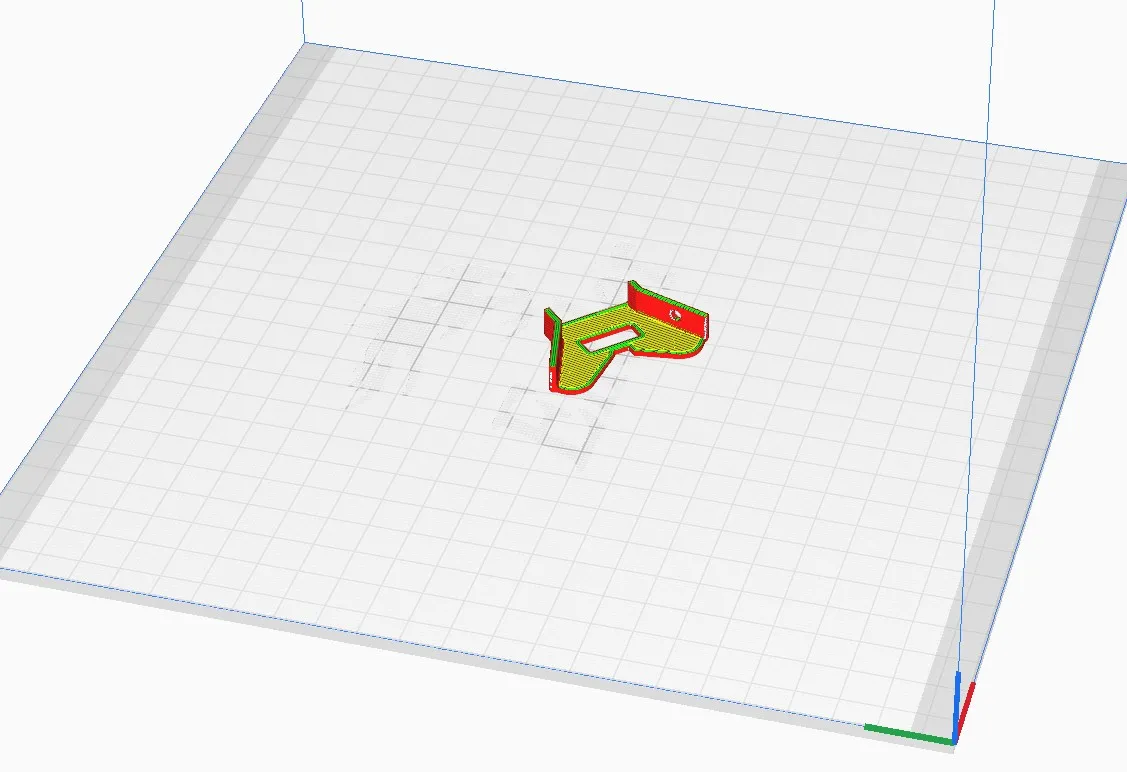

Tôi đã in cái kẹp của mình với mặt phẳng rộng trên giường. Điều này có nghĩa là cái kẹp không đặc biệt mạnh trong việc kẹp xuống vì nó phụ thuộc vào sự bám dính của lớp. Tôi quyết định điều này là ổn đối với tôi vì thực sự không có lực nào đẩy đuôi của thước cặp lên.

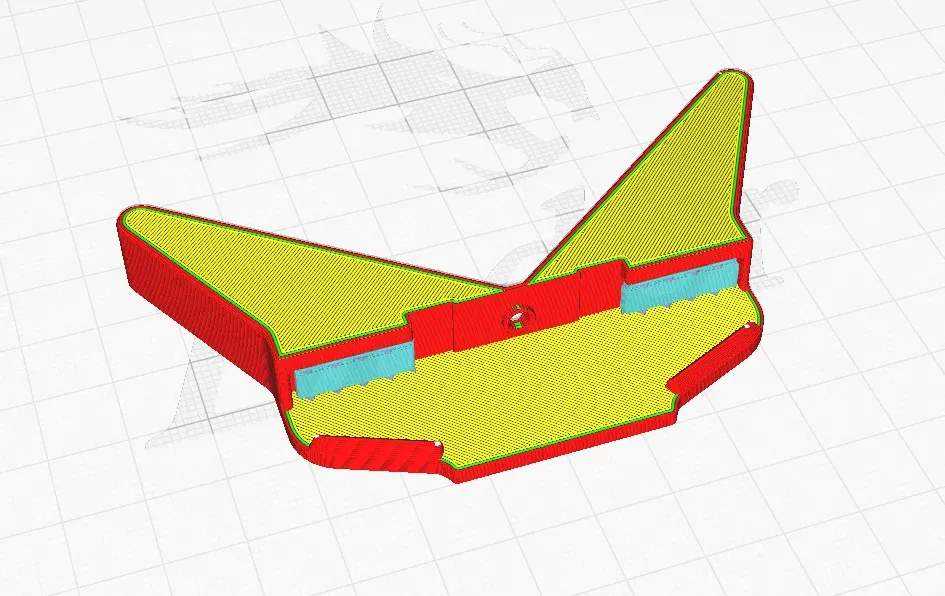

Tôi đã thêm các tệp G-code của mình và bạn có thể nhận thấy rằng tôi đã in PLA của mình ở 230 độ. Điều này không bình thường, tôi vừa mua một số vật liệu không in đúng cách ở nhiệt độ thấp hơn. Sử dụng nhiệt độ phù hợp với vật liệu của bạn.

Nếu nó đo quá lớn, có thể là một trong 2 điều

• Bạn không giữ V vuông góc với bề mặt cong
• Các bề mặt phẳng tiếp xúc với vật được đo có thể không phẳng. Thường thì một chút nén lớp đầu tiên, nhẹ nhàng mài phẳng phần lồi, làm điều đó cẩn thận và đo trong quá trình làm để không đi quá xa. Nếu bạn đi quá xa, hãy thêm một lớp băng dính vào một mặt hoặc sơn nó bằng một chút sơn móng tay để phục hồi một số vật liệu.

Độ chính xác? Tôi rất ngạc nhiên khi tôi có thể đo với độ chính xác dưới 1mm nhưng điều đó phụ thuộc vào cách tôi giữ thước đo. Các bề mặt phẳng lớn bên trong V giúp rất nhiều nhưng mất một thời gian để có được các phép đo chính xác một cách nhất quán.

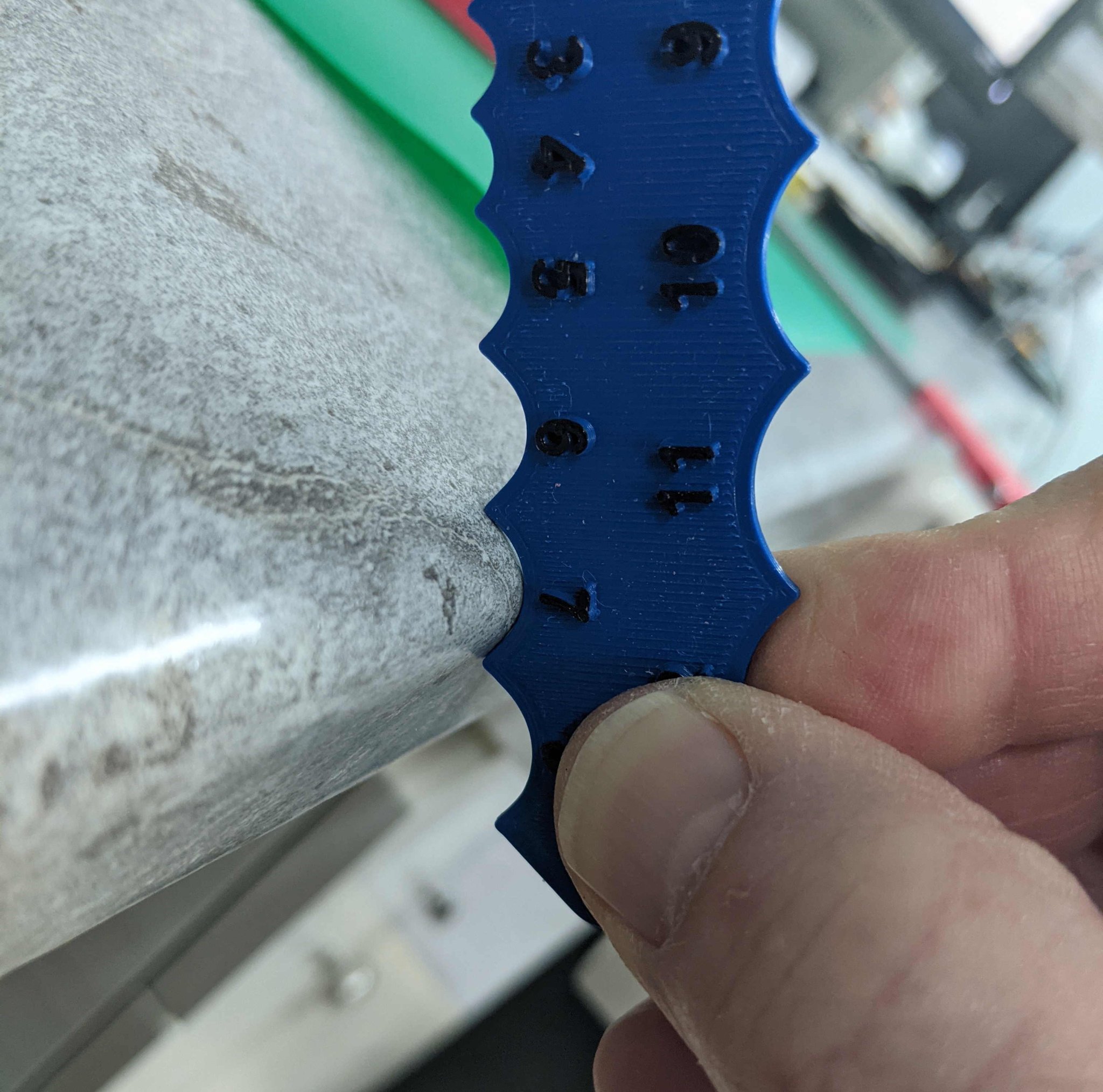

Một số bán kính sẽ không nhất quán, góc đối diện là một ví dụ nơi mà đường cong không phải là một cung tròn đẹp, bạn sẽ nhận được các phép đo khác nhau. Thước đo mẫu cho thấy đường cong không phải là một cung bán kính nhất quán.

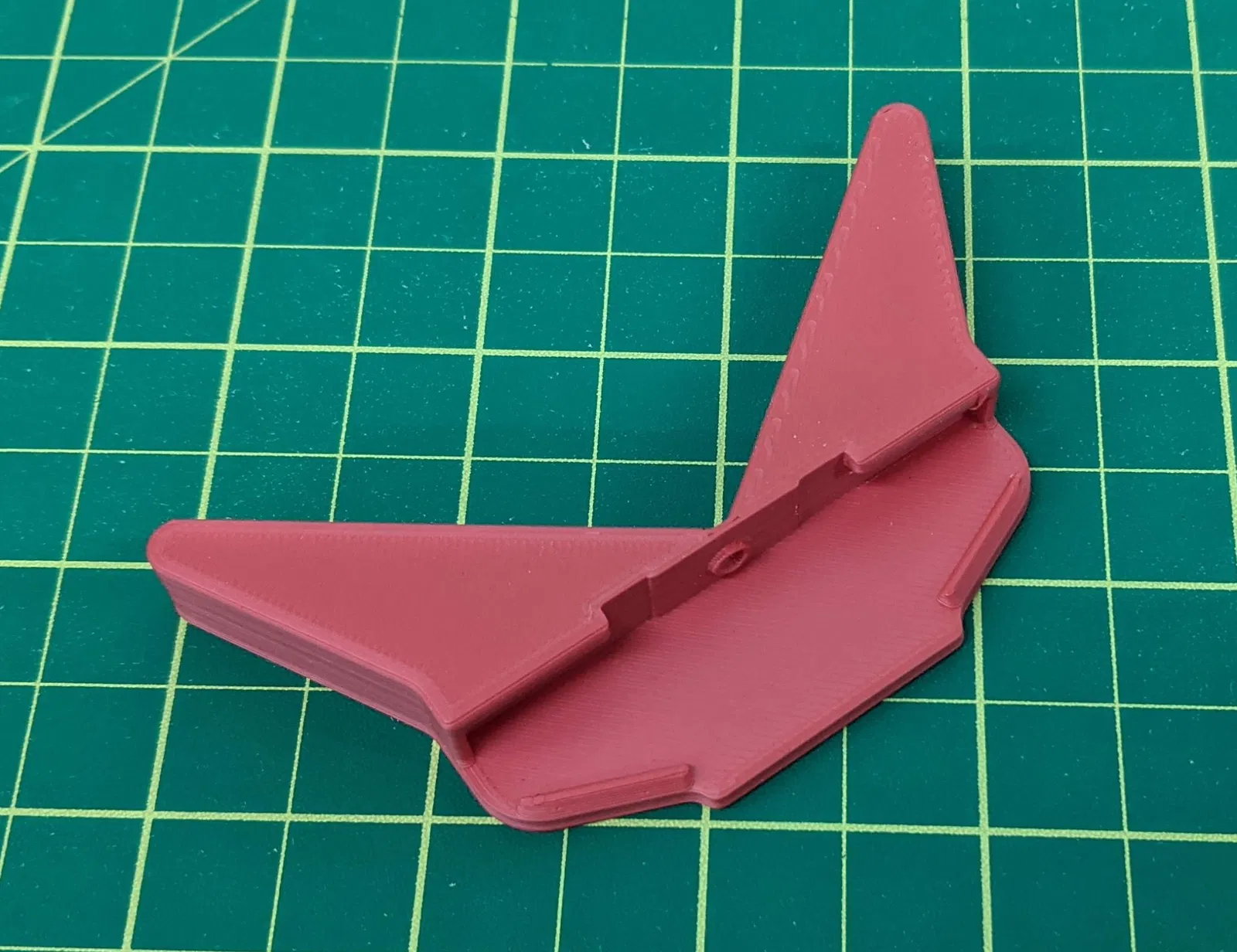

Cập nhật: 3/12/2022. Đã thêm bán kính vào cạnh dưới của V để giảm sự phân tán vật liệu trên giường, từ đó cải thiện độ chính xác. Đã cắt góc chính xác 105.78°. Đã thêm một rãnh cho thước vernier kim loại của tôi ở đáy của góc. Đã cắt dung sai trên cái kẹp để độ vừa không chặt như trước.

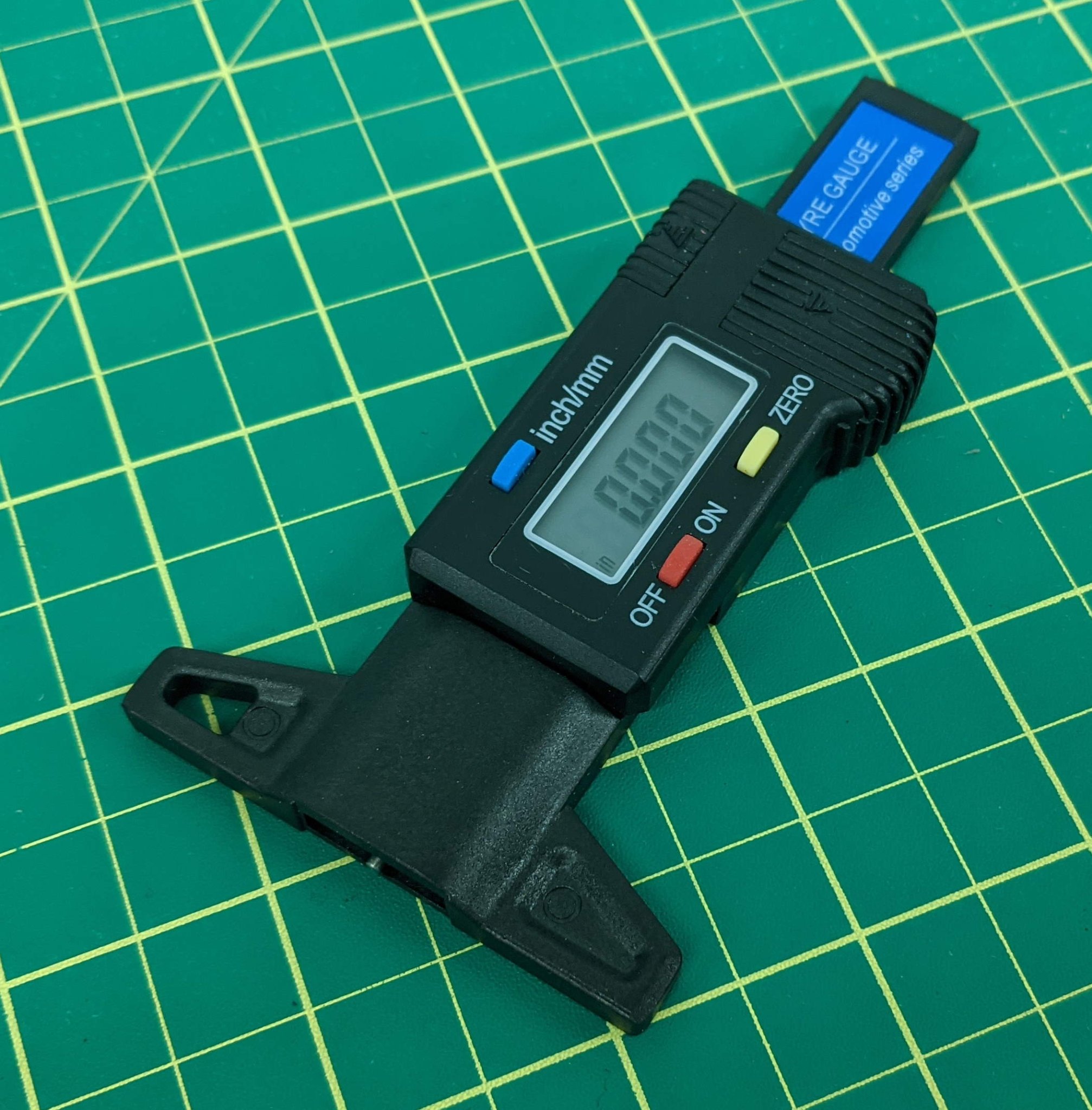

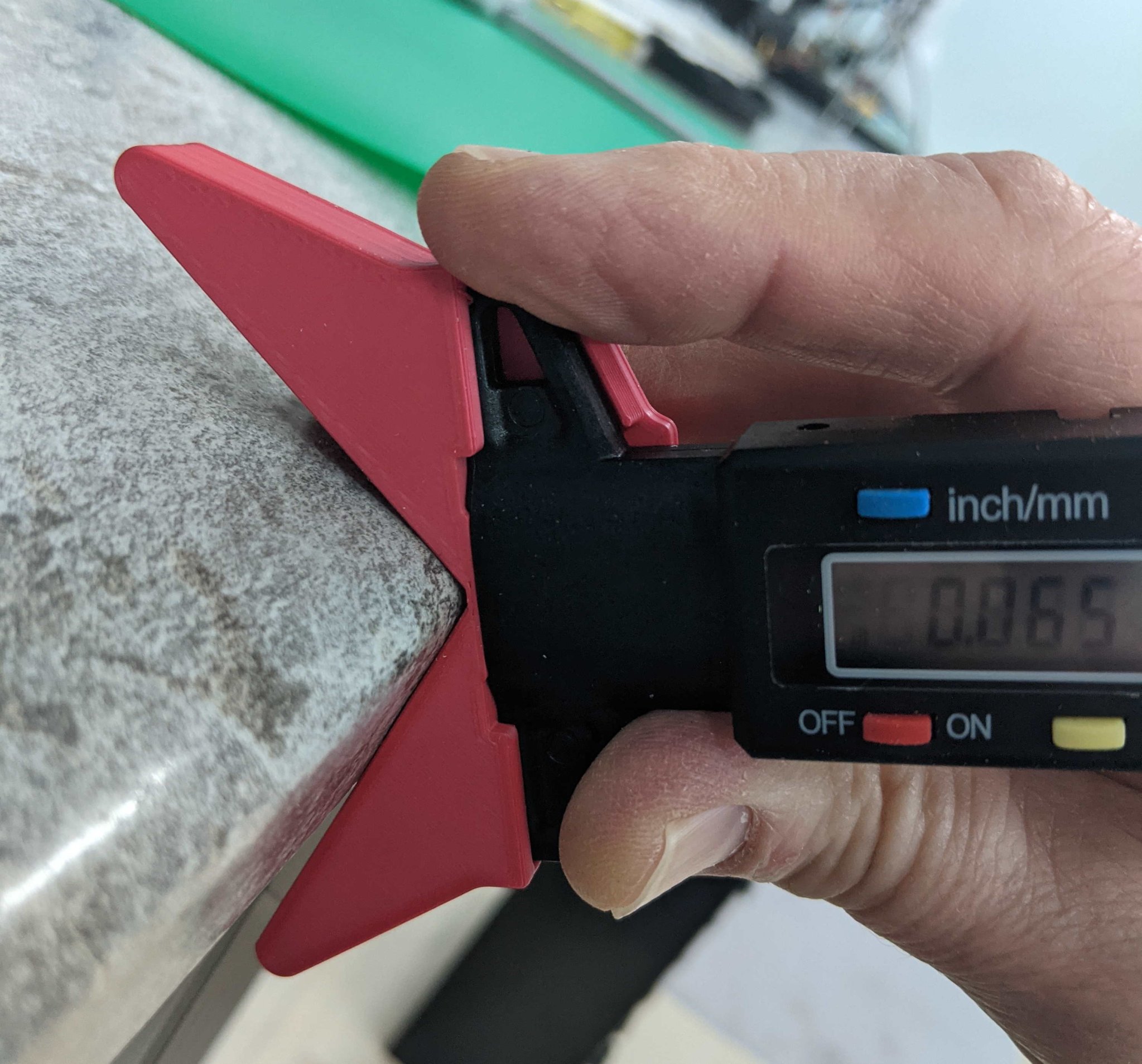

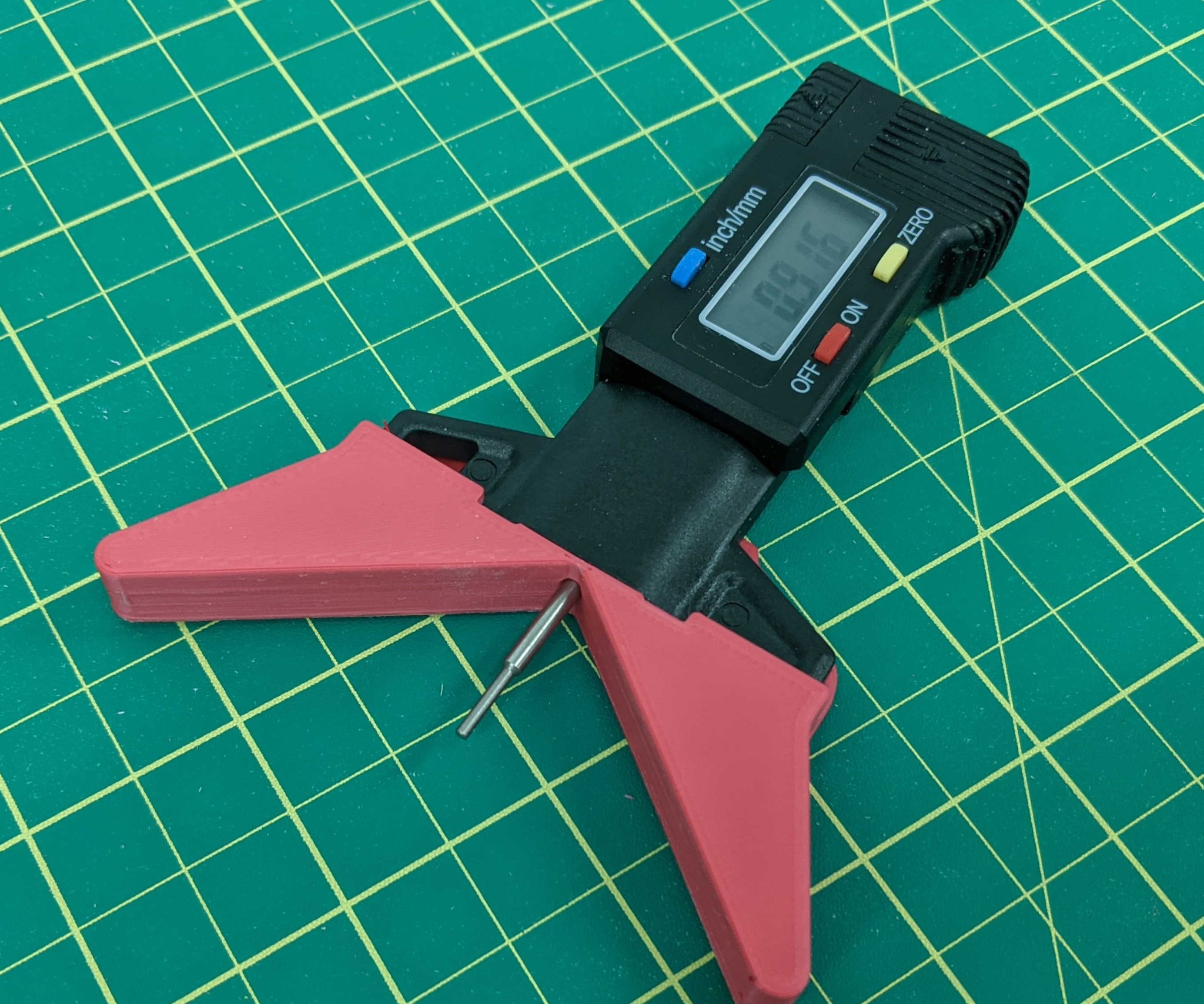

Cập nhật: 3/12/2022 Đã thêm phiên bản lớn hơn sử dụng thước đo độ sâu lốp có sẵn trực tuyến. Nó được thiết kế để phiên bản này chỉ cần kẹp vào, không cần kẹp. Nó sử dụng các hỗ trợ ở 2 khu vực nhỏ có thể tháo ra rất dễ dàng. Đo từ bán kính 2.5mm đến 60mm. Việc đo dưới 2.5mm bán kính là có thể nếu bạn tháo phần phẳng tăng cường ở góc của chữ V nhưng điều này làm giảm một chút độ bền.
