Vỏ màn hình cảm ứng BTT TFT43 V2.0 cho Voron 2.4 và Trident

Model Update: 3/18/23@2030 hrs Pacific. Sau khi in một trong số này, tôi nhận ra rằng tôi đã làm lỗ khoét cho các lỗ vít quá nhỏ. Các lỗ khoét hiện có đường kính 5mm và nên đủ chỗ cho tất cả các vít đầu lục M2.5 và vít đầu nút.

Model Update: 3/19/23@1430. Đã thêm khoảng trống cho cáp ribbon.

Model Update: 3/20/23@1820. Đã thêm một phiên bản của vỏ có chỗ cắm logo in 3D ở phía dưới trước.

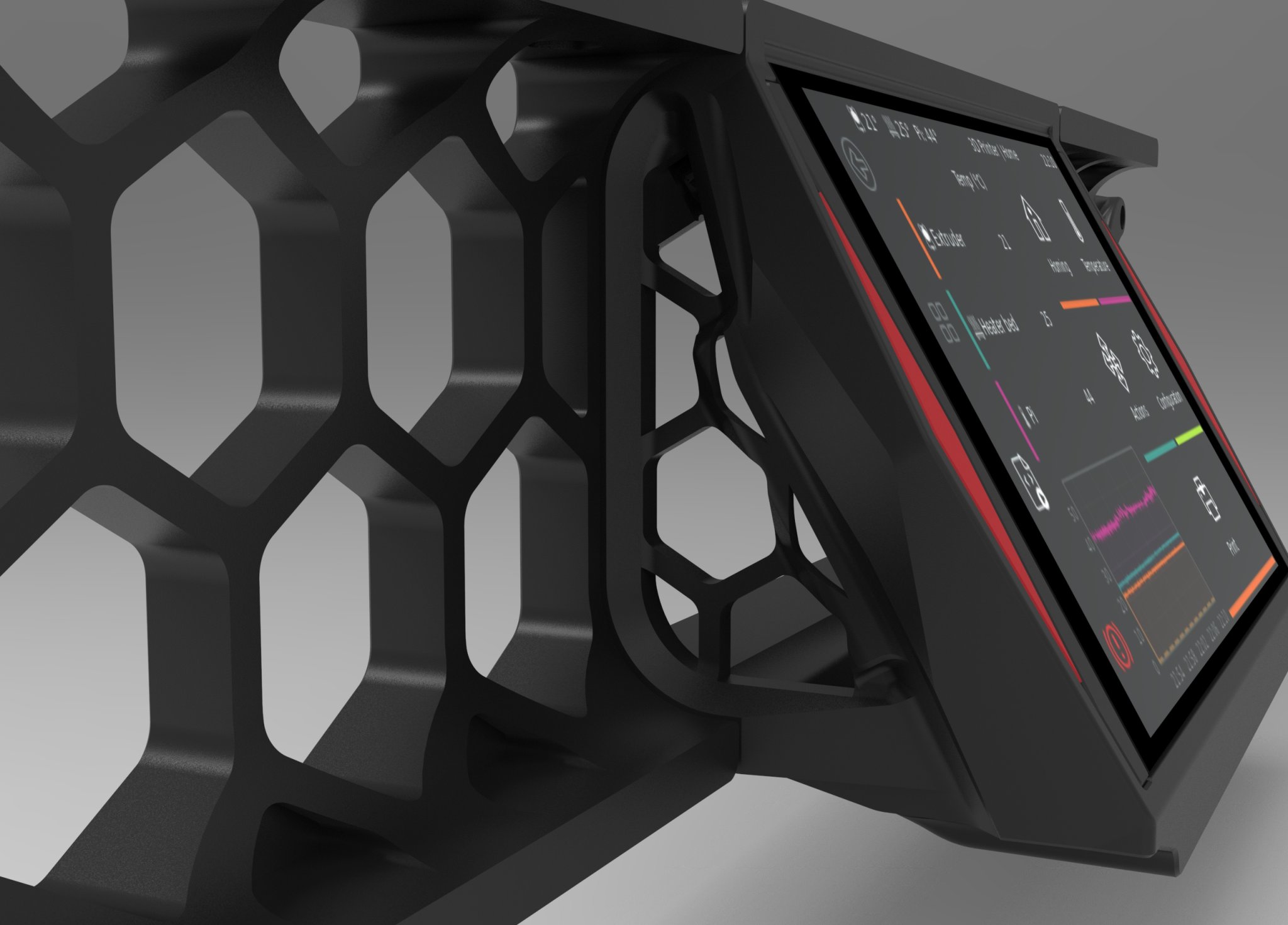

Model Update: 4/1/23. Đã thêm họa tiết tổ ong vào các bên. Sử dụng giá đỡ.

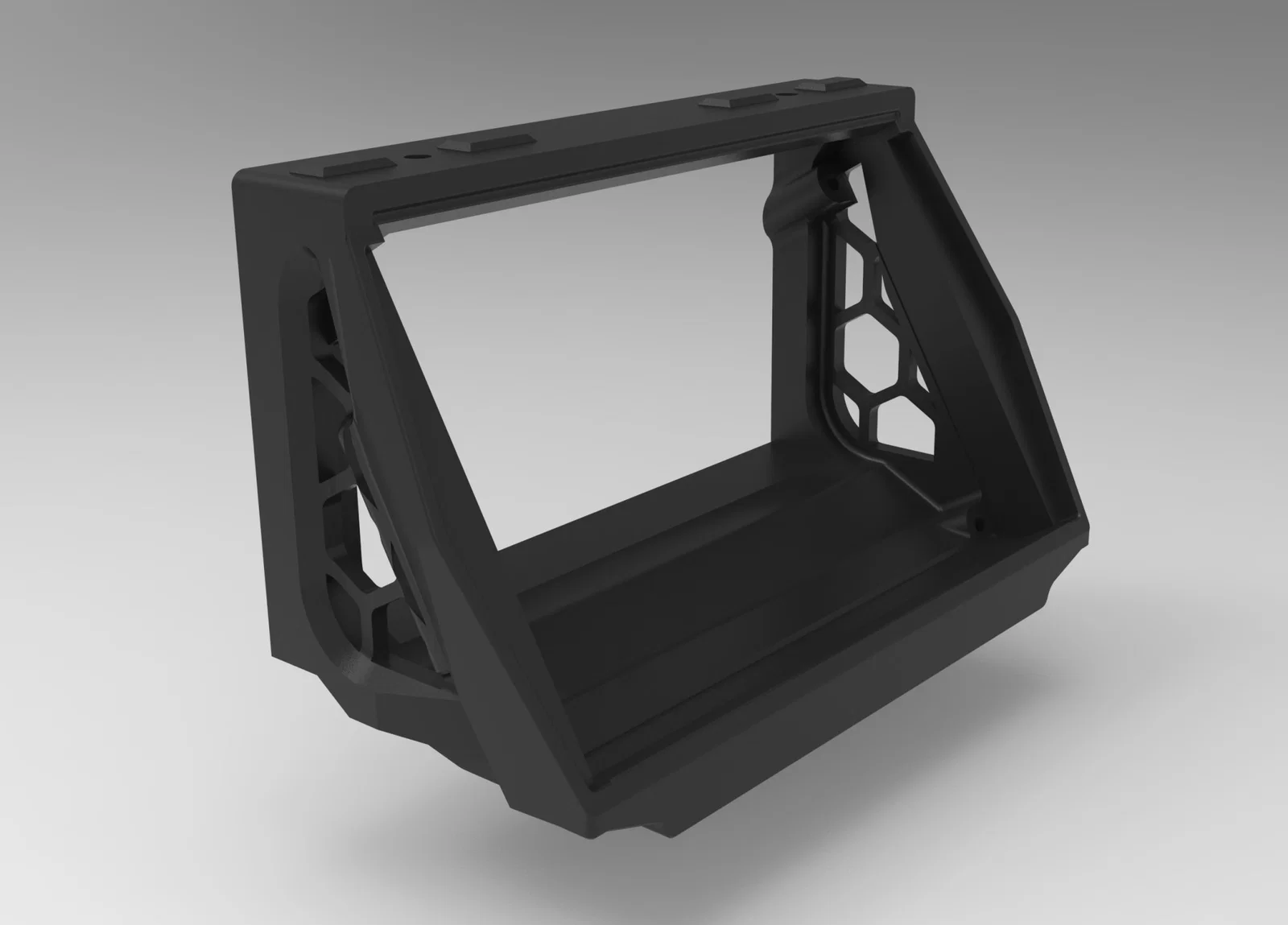

Model Update: 4/6/23. Đã tăng độ dày của vật liệu ở đáy, các bên. Nó mỏng và có hai điểm mà một lỗ đôi khi xuất hiện trong quá trình in.

Model Update: 4/8/23. Tôi đã phát hiện một sự không đối xứng nhỏ ở lỗ vào màn hình. Nó đã được sửa chữa.

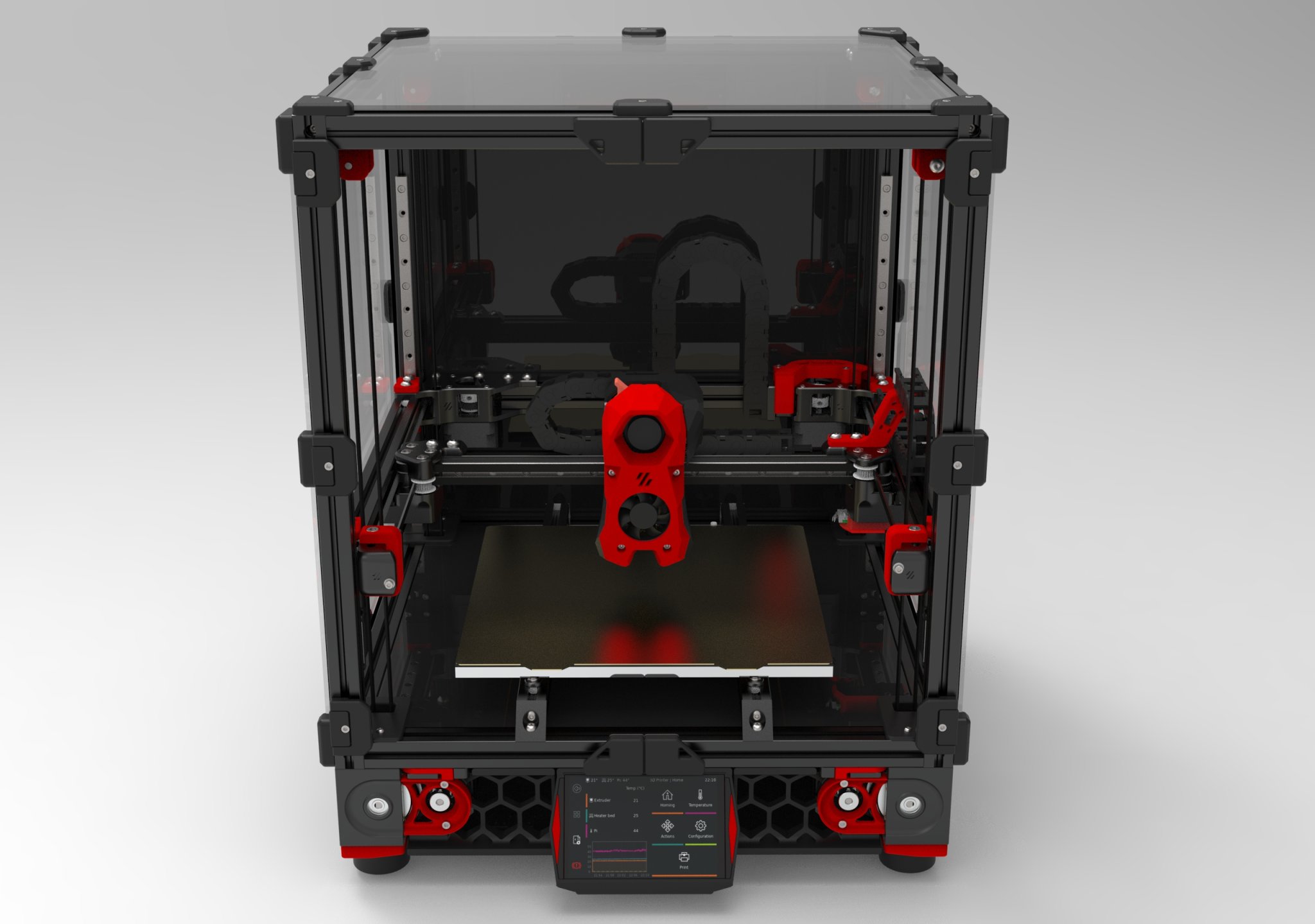

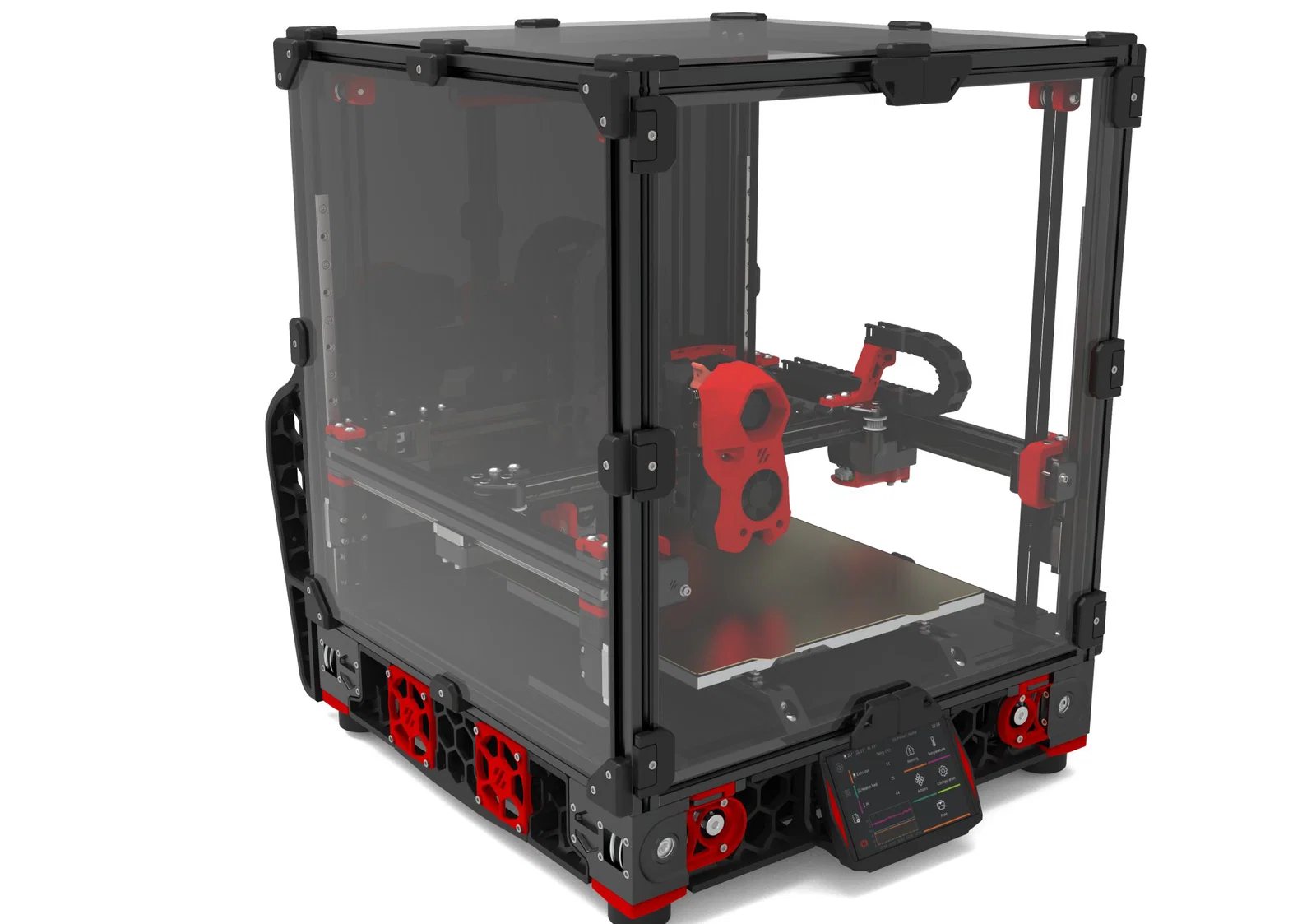

Tôi thiết kế điều này để BTT TFT43 V2.0 có thể được gắn vào Voron 2.4 và Trident.

Disclaimer: Tôi không có BTT TFT43 V2.0 để thử nghiệm mô hình này. Tôi đã thiết kế nó dựa trên kích thước từ internet và mô hình CAD chưa hoàn chỉnh từ GitHub của BTT. Nếu bạn in mô hình này và nó không vừa, hãy nhắn tin cho tôi và tôi sẽ thực hiện bất kỳ thay đổi nào cần thiết.

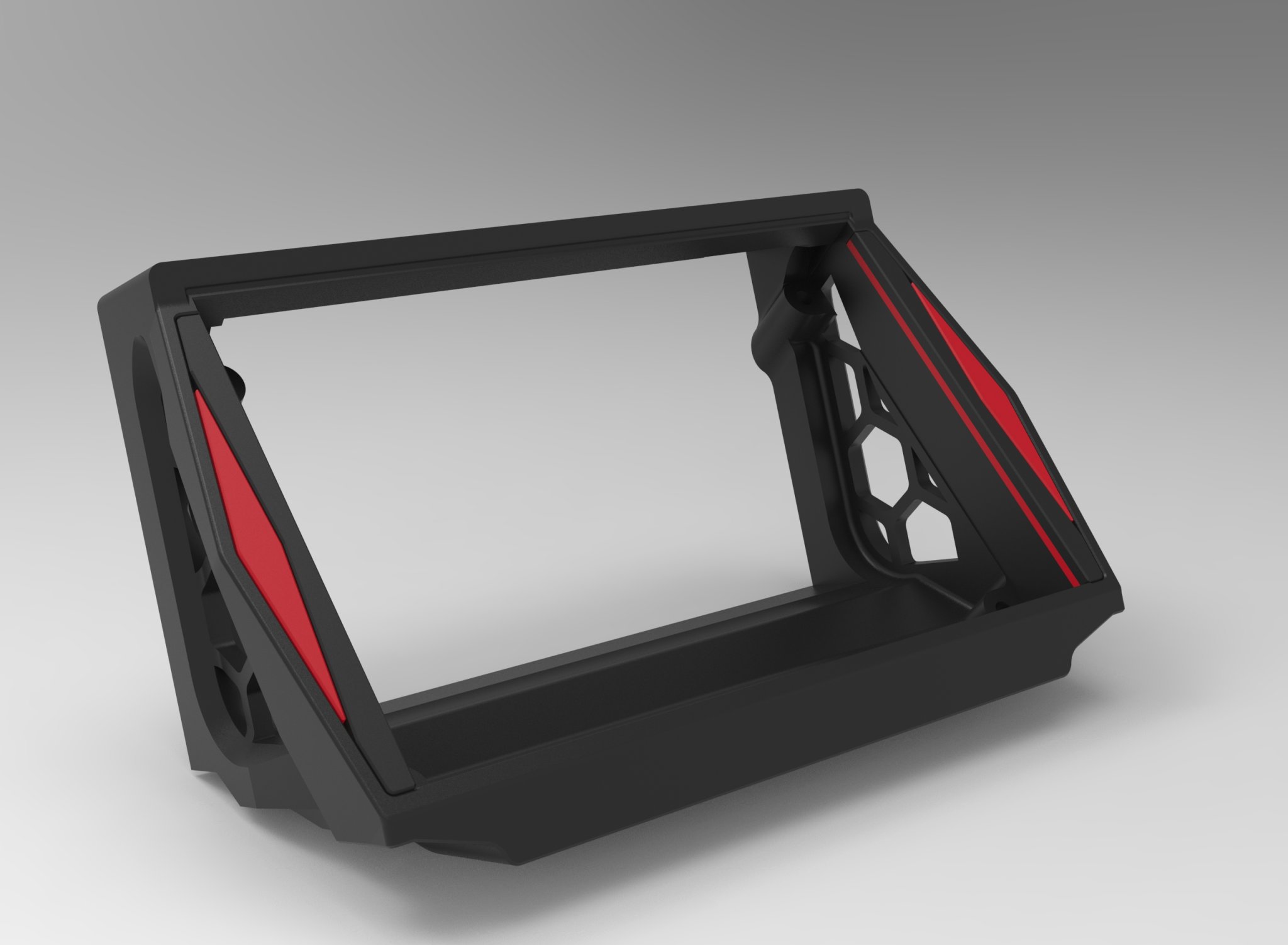

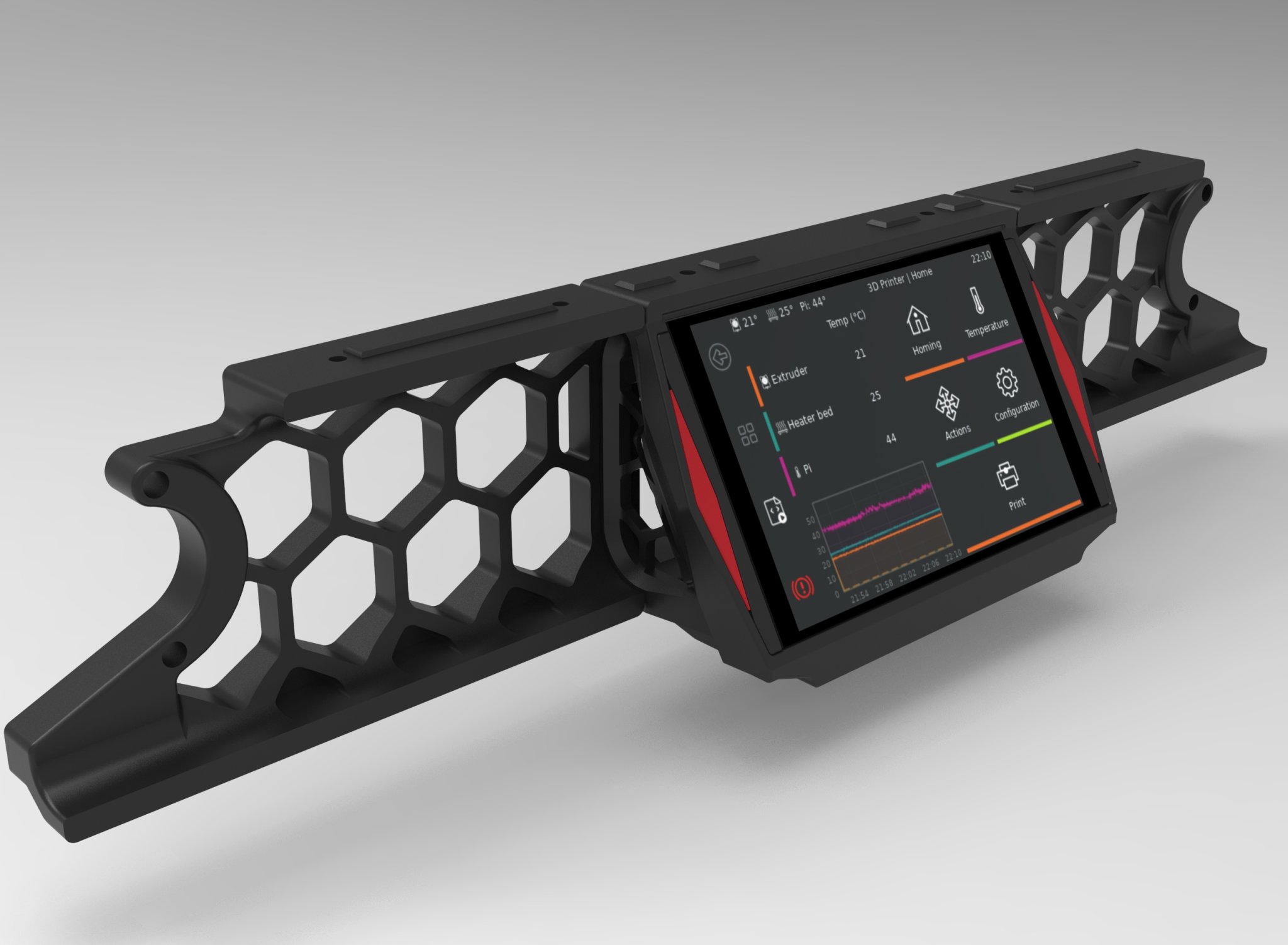

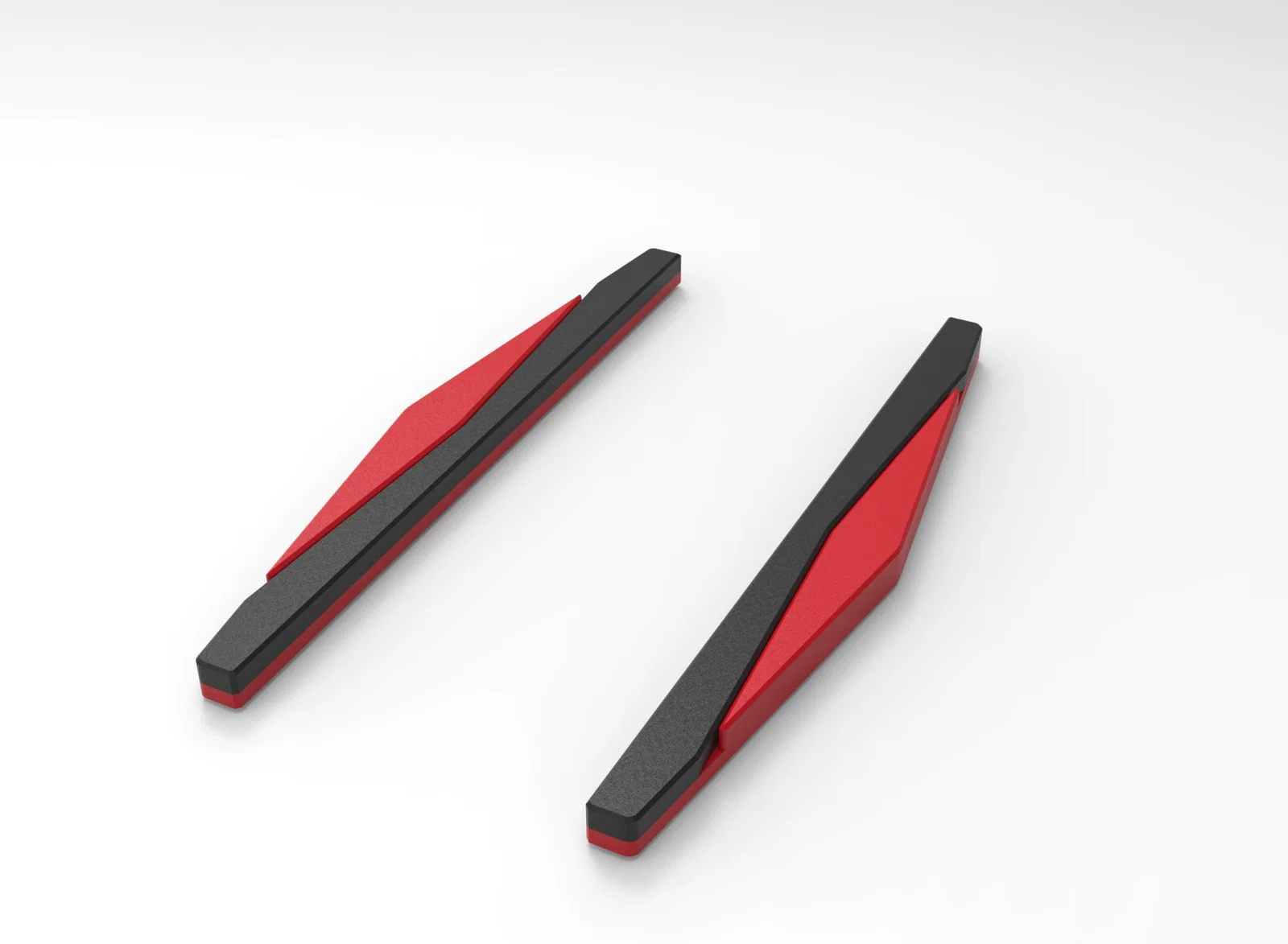

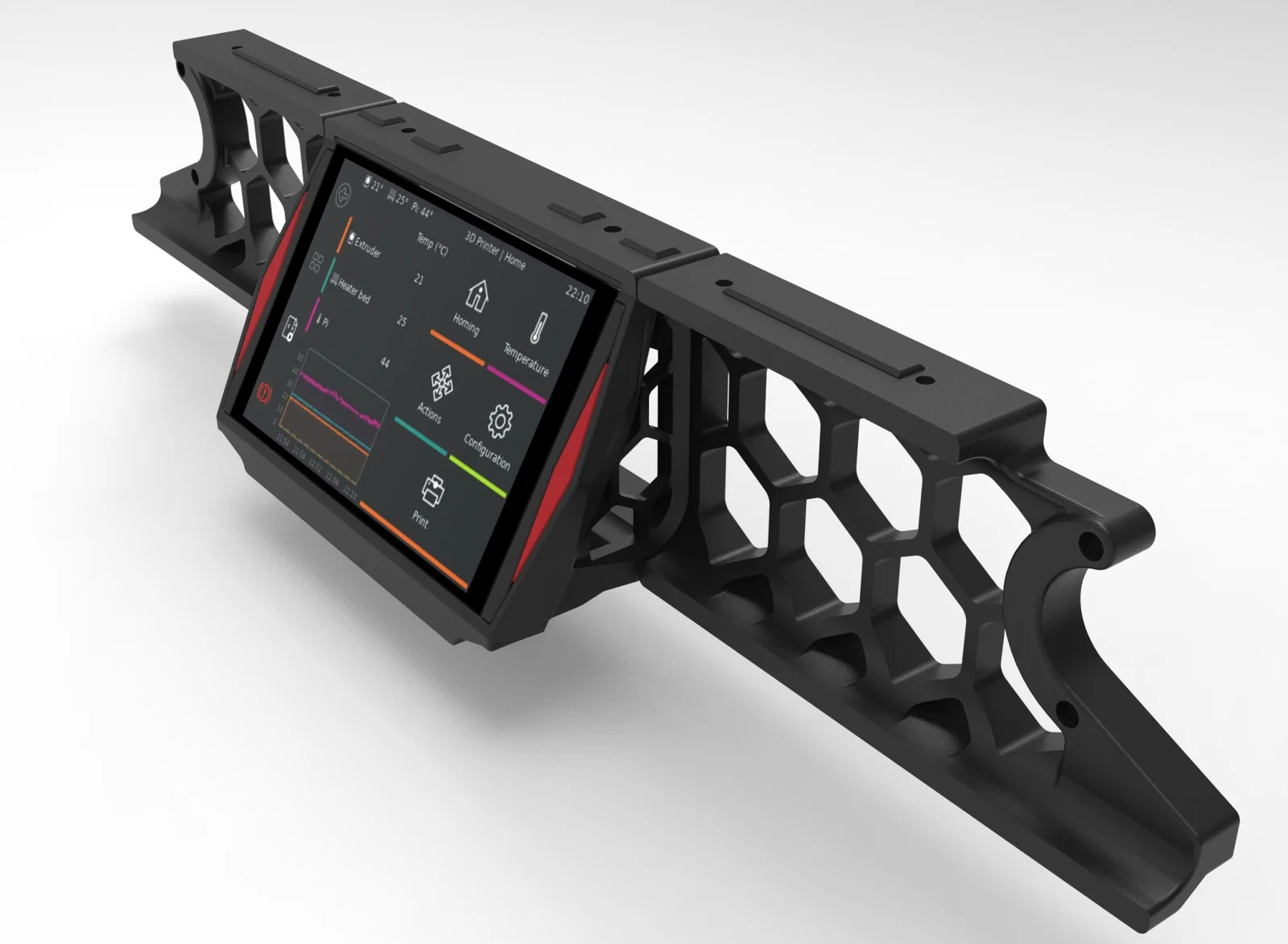

Vỏ được gắn vào mặt dưới của thanh 2020 phía trước, theo cách tương tự như các tấm che bằng 2 vít đầu lục m3x8mm. Màn hình được giữ bằng 4 vít đầu lục M2.5x8mm. Các mảnh nhấn được gắn bằng một vài giọt keo siêu dính.

Có một lỗ cắt khoảng trống để cho phép không gian cho bánh xe điều chỉnh đèn nền, nhưng bạn sẽ cần điều chỉnh độ sáng của mình đến mức bạn muốn trước khi lắp ráp. Sau khi mọi thứ được lắp ráp, bạn sẽ không thể truy cập vào bánh xe điều chỉnh.

Các tệp bước được bao gồm, nếu ai đó muốn sửa đổi mô hình để phù hợp với màn hình khác.
