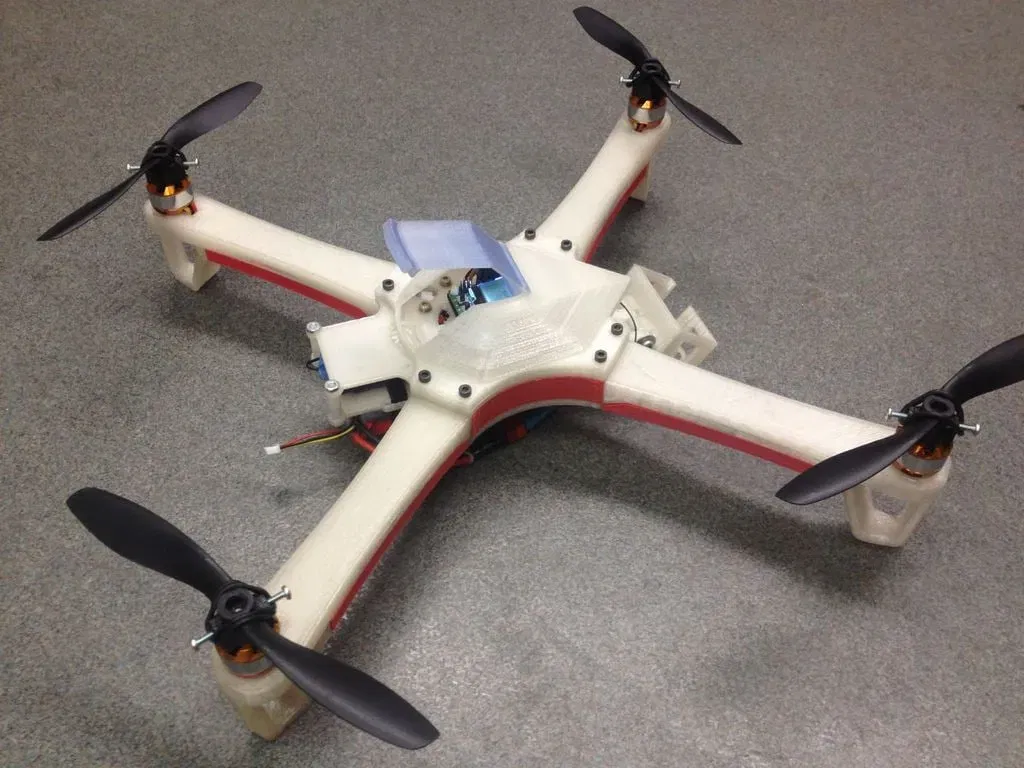

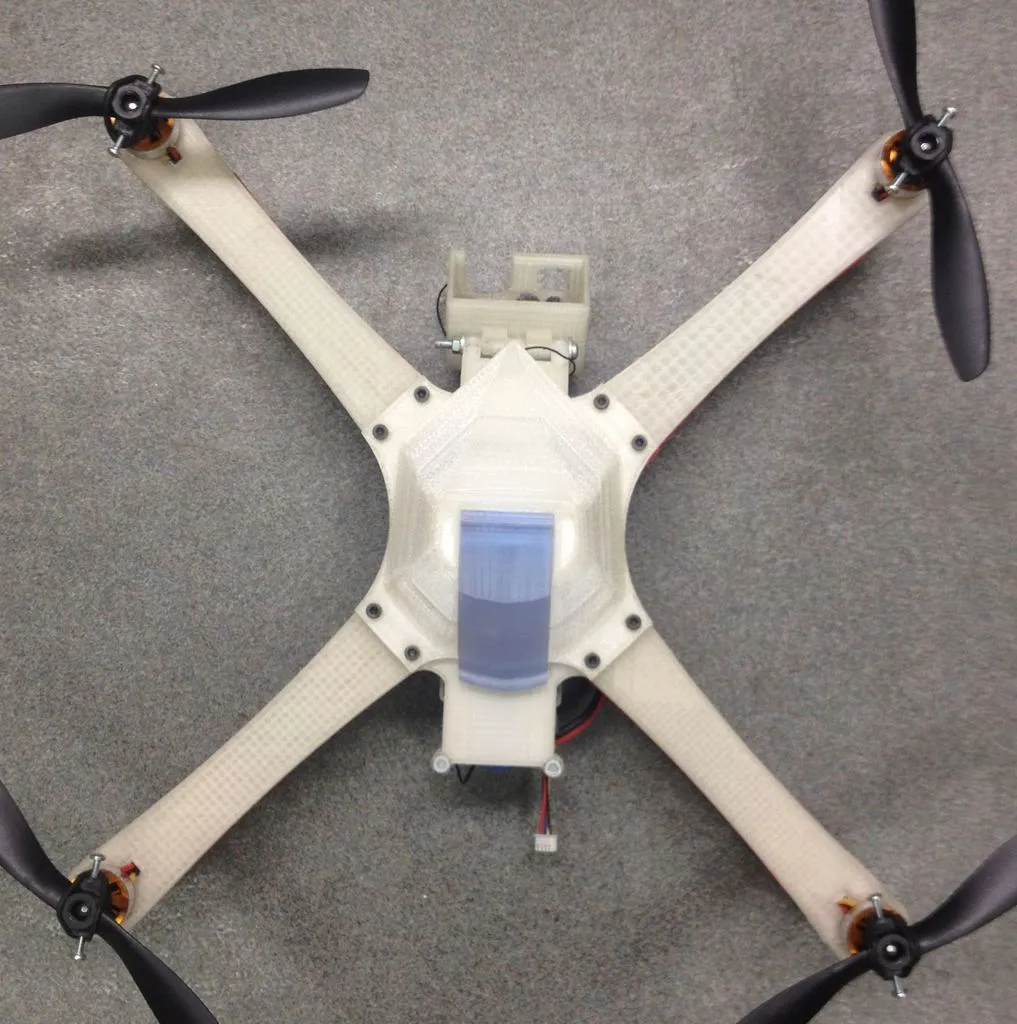

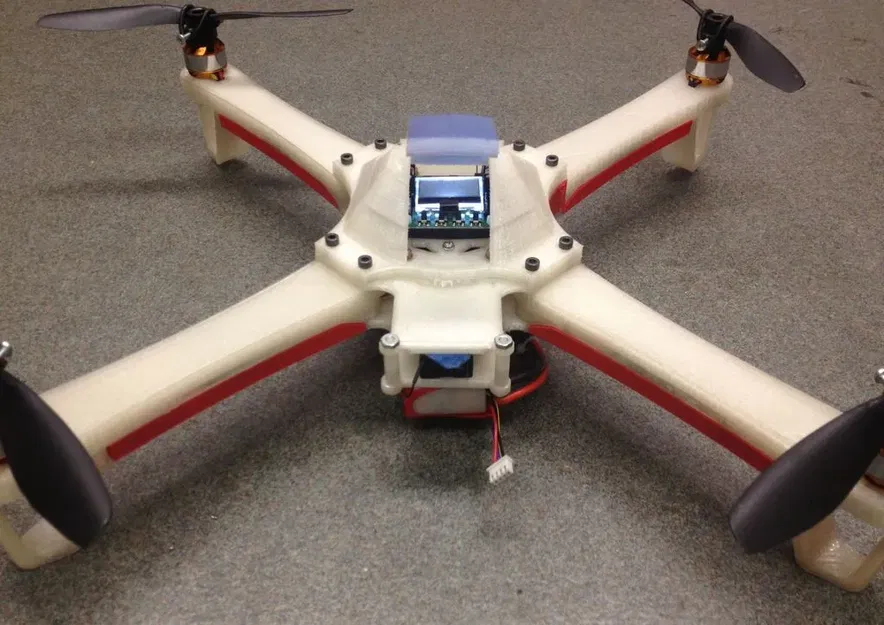

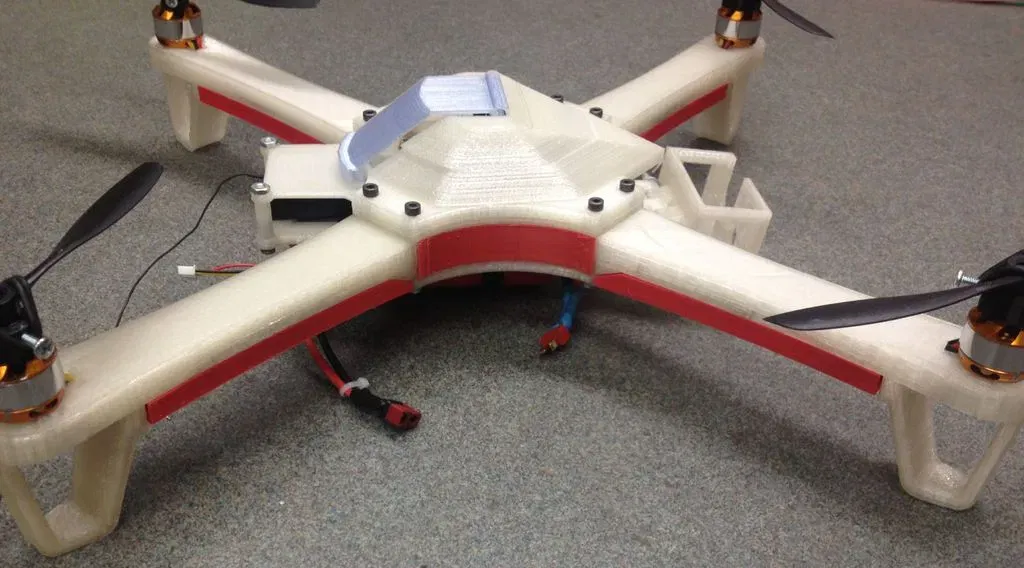

Biến thể QuadCopter FPV của Joe với cải tiến chắc chắn

Đây là một phiên bản mở rộng của chiếc quadcopter in 3D tuyệt vời của MikeyB. Tôi đã thực hiện một số nâng cấp và sửa đổi.

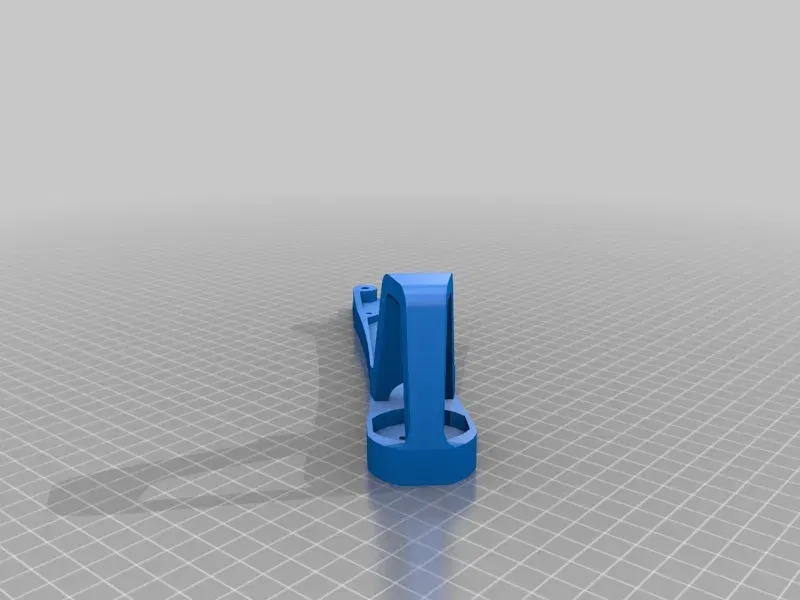

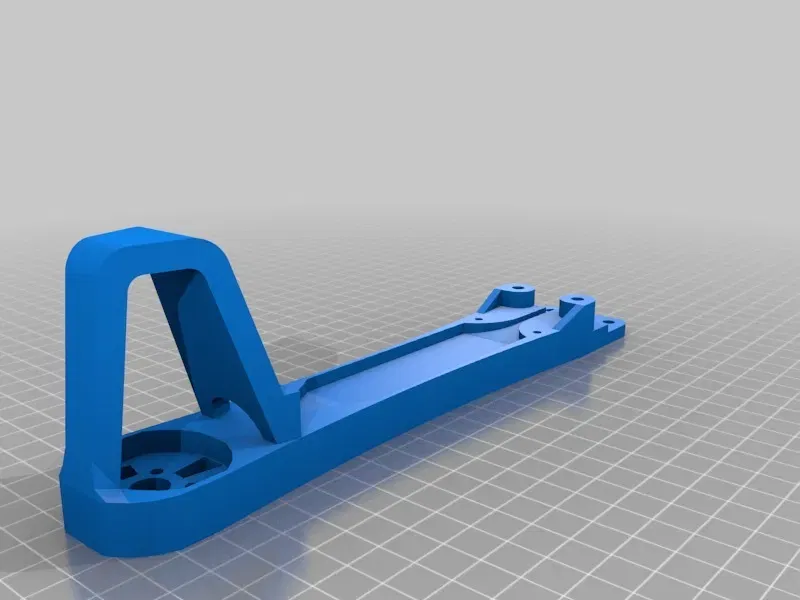

Các cánh tay giờ đây đã trở nên chắc chắn. Tôi đã thực hiện một vài bài kiểm tra và các cánh tay chắc chắn chỉ nặng khoảng 1.5 gram hơn khi in với 25% độ đầy và cứng cáp hơn.

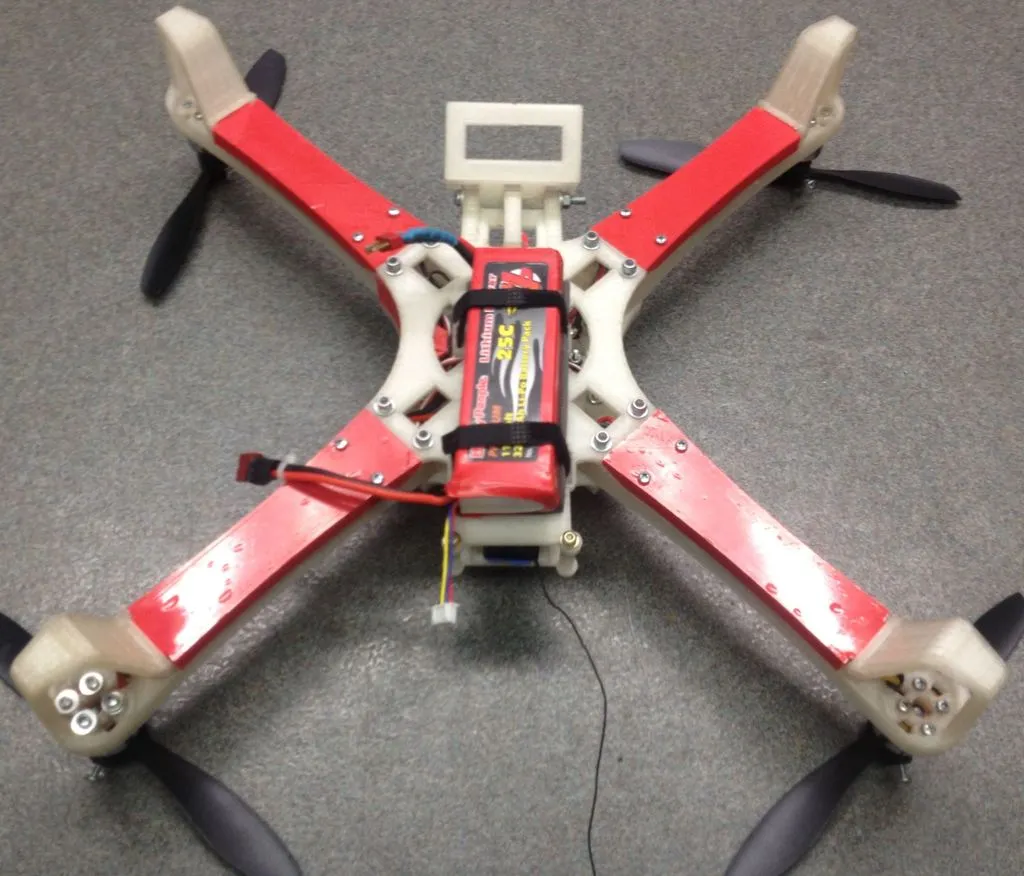

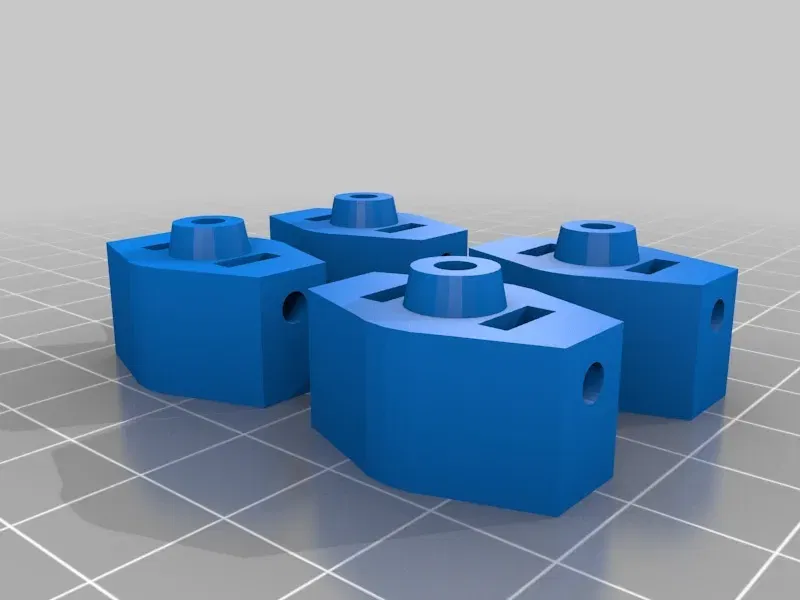

Tôi đã gia cố chân landing gear sau khi một vài cái của tôi bị gãy, và xoay các giá đỡ động cơ 45 độ để dây điện gọn gàng hơn. Các ESC được gắn ở dưới và được bao quanh bởi các vỏ ESC.

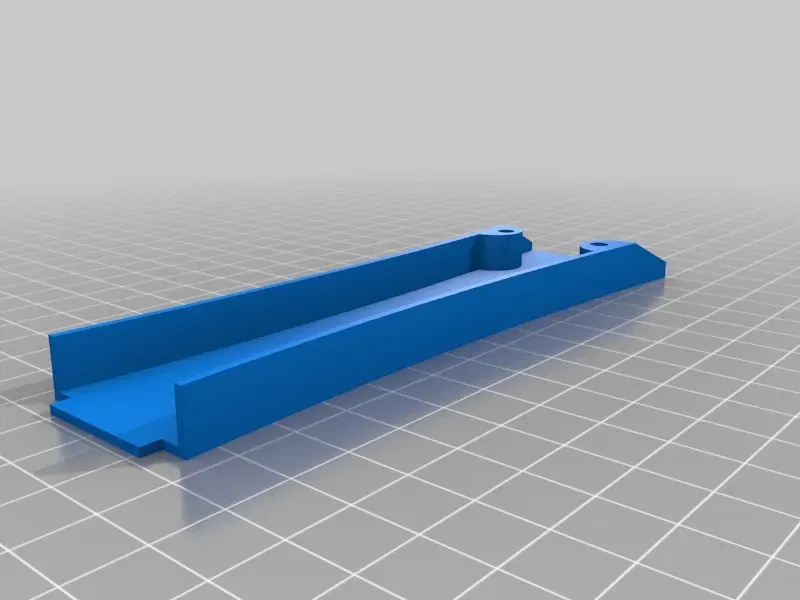

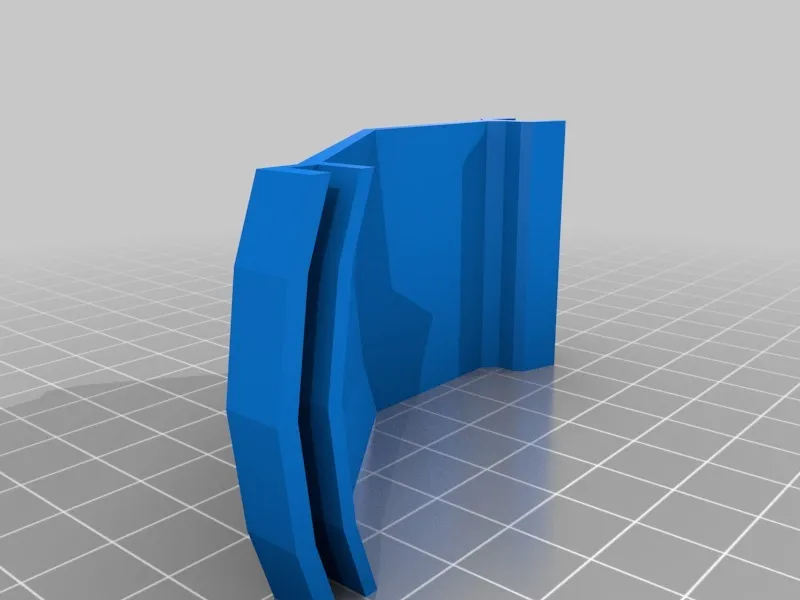

Dây điện được giữ lại bởi các vỏ bên hông snap-in.

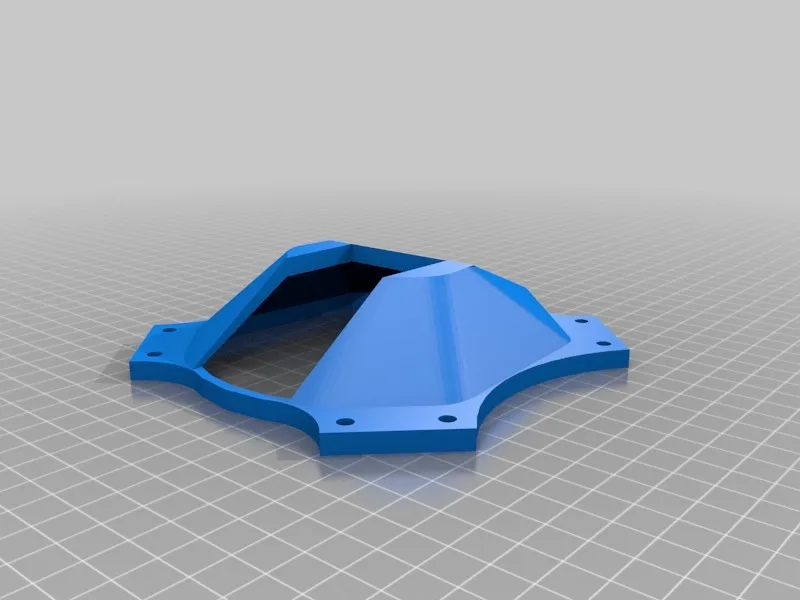

Vỏ trên cùng bảo vệ điện tử của bạn, và có một cửa sổ có thể tháo rời cho những ai có bo mạch KK2 để dễ dàng điều chỉnh cài đặt mà không cần phải tháo rời quad.

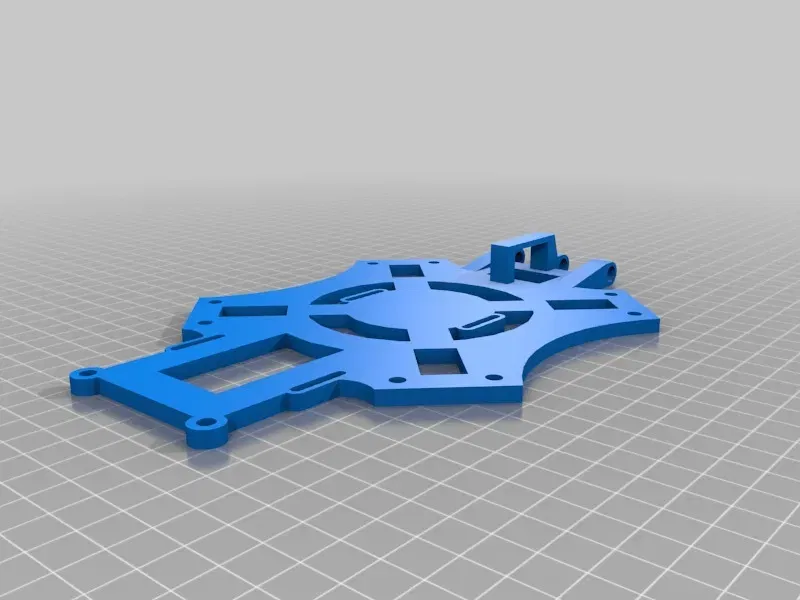

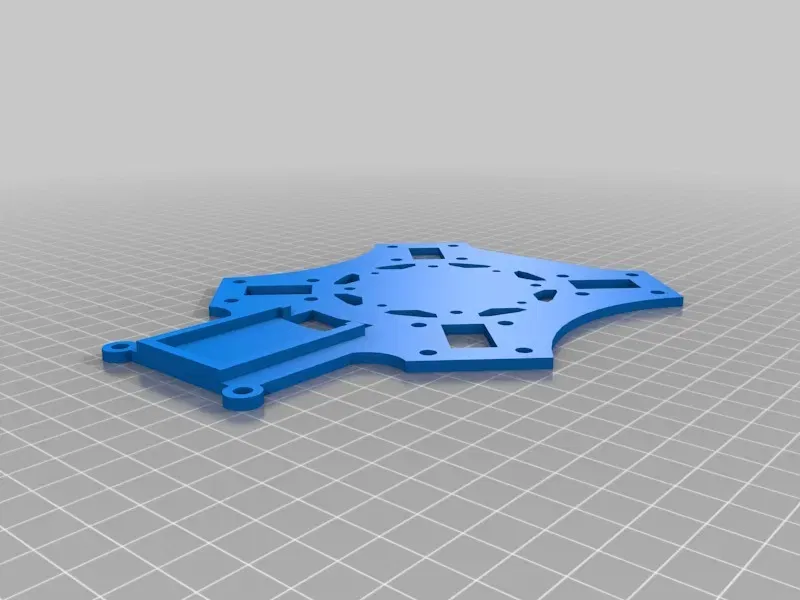

Tôi cũng đã sửa đổi tấm trên cùng để chấp nhận một FC được gắn theo hướng X hoặc +.

Tôi sẽ cập nhật sản phẩm này khi tôi tiếp tục sửa đổi và cập nhật quad của mình.

Tính đến thời điểm hiện tại, đây là 100% đã được kiểm tra và hoạt động tốt với PLA. Tôi đã in các vỏ ESC và các bộ phận thẩm mỹ khác bằng ABS.

Hướng dẫn

Hầu hết các bộ phận được in với 25% độ đầy, 2 hoặc 3 viền và 2 hoặc 3 lớp chắc chắn.

Bạn cũng sẽ cần một số đai ốc và bu lông để lắp ráp mọi thứ lại với nhau.
