Giá đỡ treo tường cho mô hình LEGO NASA Apollo Saturn V

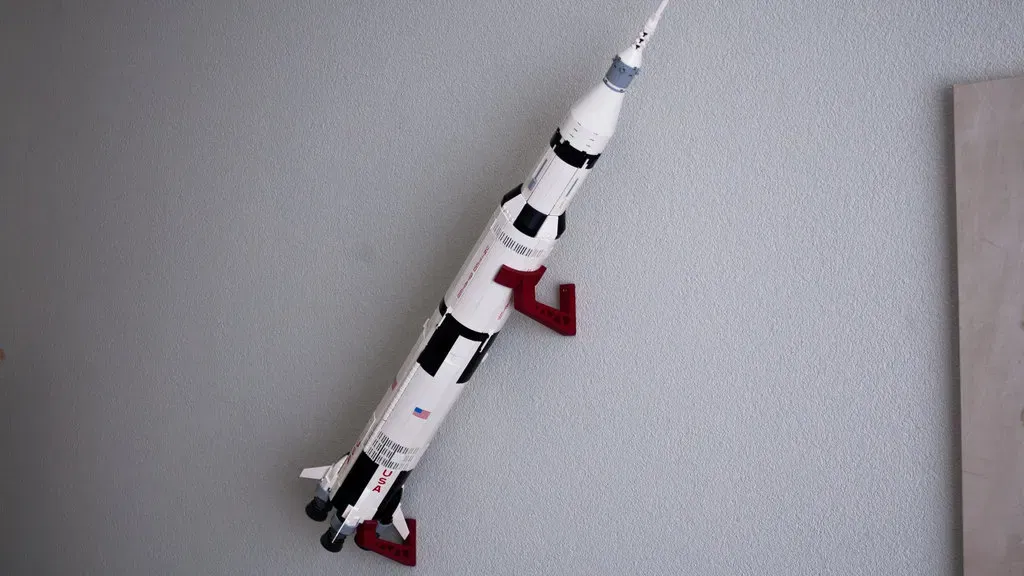

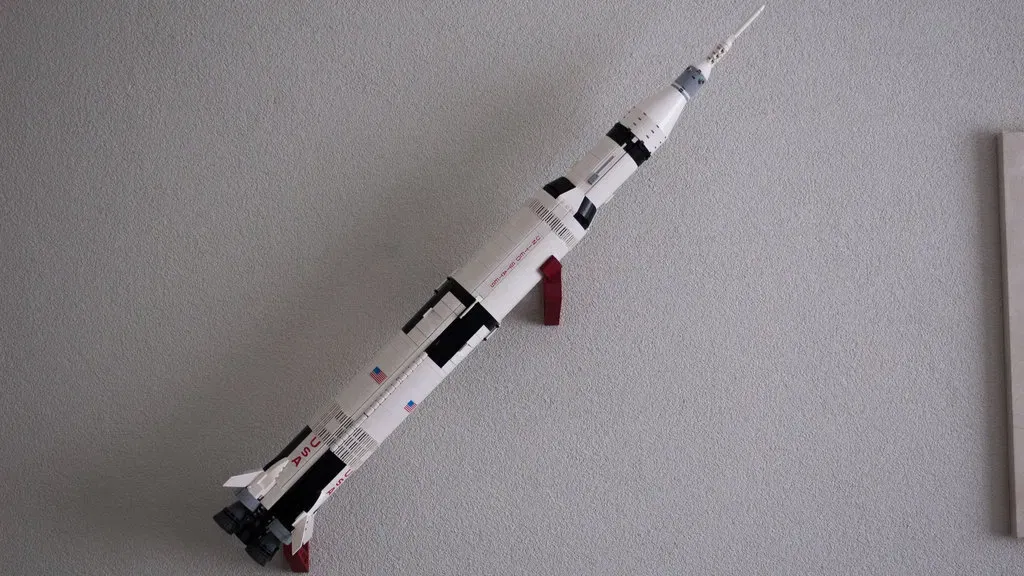

Mô hình LEGO Saturn V là một mô hình tuyệt vời để xây dựng và trưng bày. Thật không may, tôi không có đủ không gian trên kệ, vì vậy tôi đã thiết kế những giá treo này để treo nó lên tường ở góc 45 độ.

Bạn có thể in nhiều bộ này nếu bạn muốn tách riêng các giai đoạn. Tôi chỉ sử dụng hai cái vì mô hình đủ cứng để tự hỗ trợ.

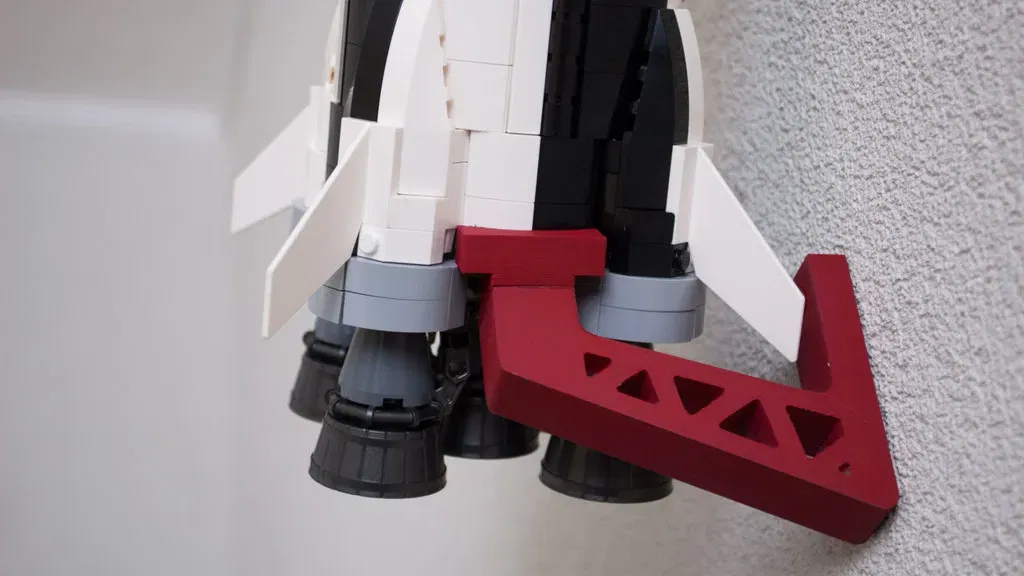

Cập nhật: Tôi đã sửa lại độ cong trên giá treo động cơ và mở rộng nó. Nó cảm giác chắc chắn hơn rất nhiều bây giờ. Bức ảnh cận cảnh phản ánh phần đã được cập nhật.

Cài đặt In

Bệ:

Không

Hỗ trợ:

Có

Độ phân giải:

0.2 mm

Mật độ:

30% đầy tổ ong

Ghi chú:

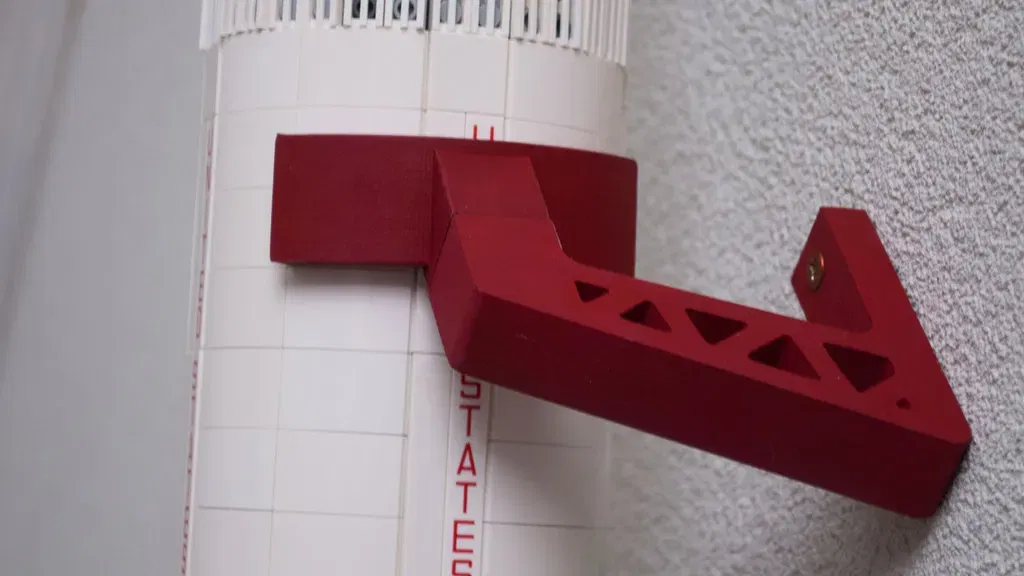

Cánh tay và giá treo giữa nên có thể in mà không cần hỗ trợ. Cánh tay giống nhau cho cả hai giá treo, hãy in nó hai lần.

Sau khi In

Các chốt có độ dung sai khá thấp, vì vậy bạn có thể cần phải mài và/hoặc chà nhám chúng một chút để cho chúng vừa vặn. Cố gắng không ép chúng vào, vì điều đó sẽ gây căng thẳng không cần thiết lên các lớp.

Tôi đã sơn nó màu đỏ để giống như tháp phóng.

Gắn các cánh tay vào tường và chèn các giá treo sau đó để bạn có thể dễ dàng tiếp cận các ốc vít. Có lẽ tốt nhất là không siết chặt các ốc vít quá, chỉ đủ để giữ nó sát tường. Các chốt nên đủ chắc chắn để giữ mọi thứ ở vị trí, nhưng nếu bạn không thoải mái với điều đó, một chút keo CA có thể giúp.

Cách Tôi Thiết Kế Điều Này

Mô hình được thiết kế trong Fusion 360. Tôi đã cố gắng tận dụng tốt các kích thước và ràng buộc, và đặt góc mà mô hình được giữ trong một Tham số Người dùng (có ở dưới Modify - Change Parameters). Tuy nhiên, tôi vẫn đang học, và hiện tại cánh tay và giá treo giữa bị lỗi nếu bạn thay đổi góc. Tôi có thể cố gắng sửa nó nếu có ai đó quan tâm đến các góc thay thế.

Tôi đã bao gồm tệp .f3d đã xuất nếu bạn muốn điều chỉnh nó. Nếu bạn có bất kỳ thay đổi thú vị nào (hoặc đã sửa vấn đề góc) tôi sẽ rất biết ơn nếu bạn chia sẻ chúng với tôi và cộng đồng!

Các tệp STL đã được xoay để có hướng in ưa thích bằng cách sử dụng MeshMixer, vì tôi quên đặt Fusion thành "Z lên" trước khi tạo mô hình.
