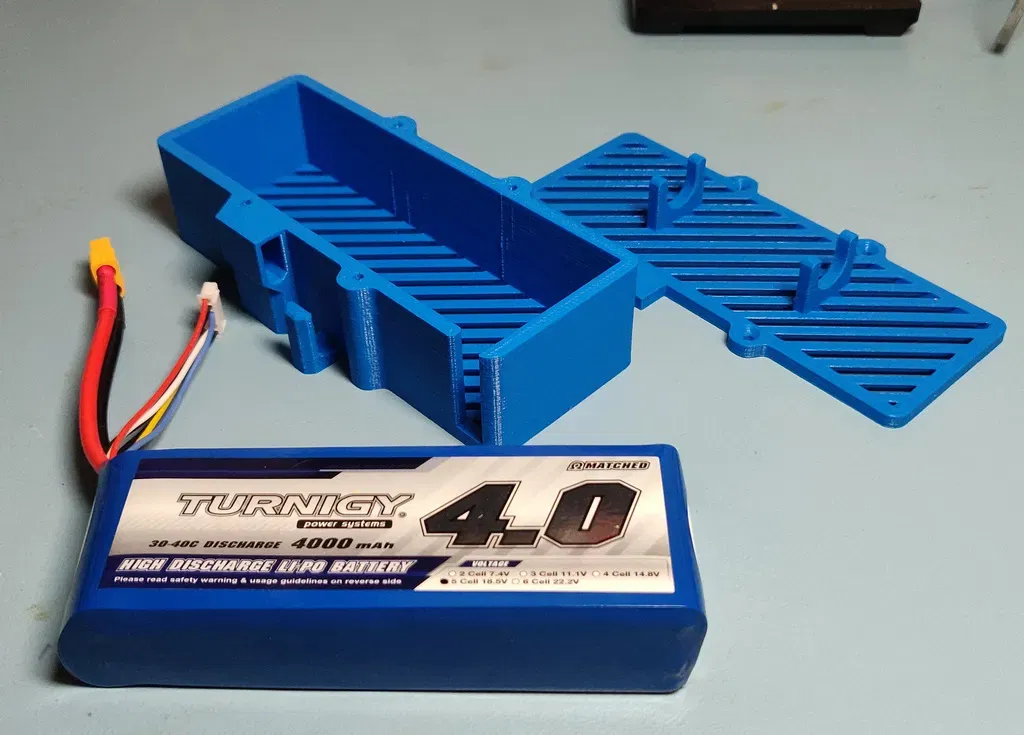

Vỏ pin LiPo cho Turnigy 4000mAh 5S và TS100

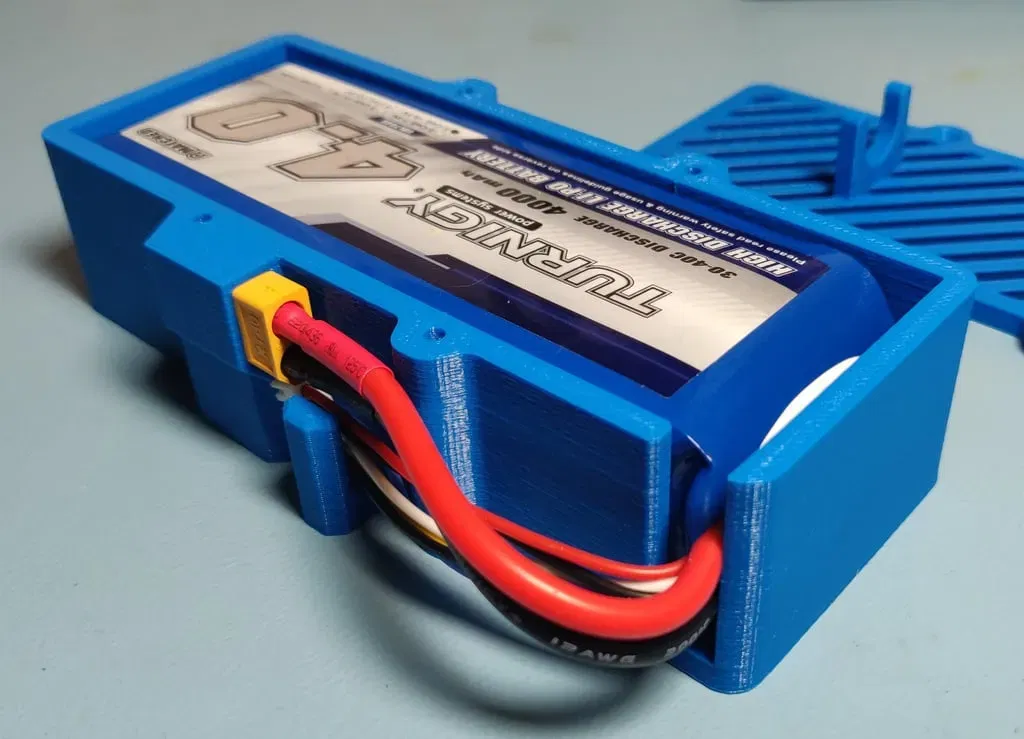

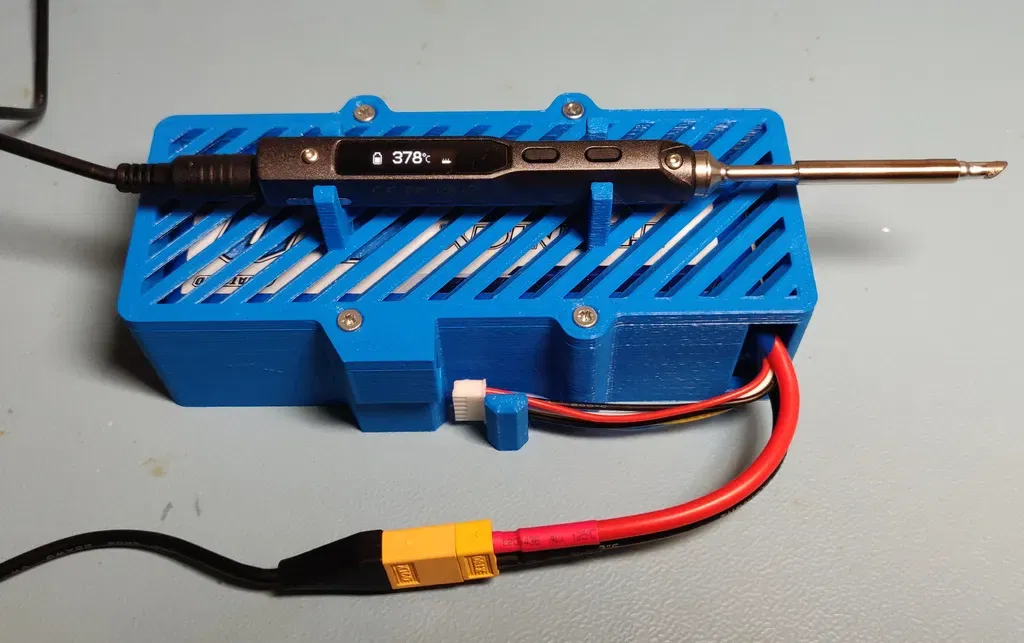

Bảo vệ pin khỏi việc vô tình chạm vào nó (một cách ngắn gọn) với bàn là và cung cấp một nơi để đặt TS100 khi không sử dụng. Đi kèm với một móc để giữ kết nối cân bằng ở vị trí và một nắp XT60 tích hợp sẵn.

Tôi cũng đã bao gồm một phiên bản của nắp không có hỗ trợ TS100, nếu bạn chỉ quan tâm đến vỏ pin.

Sau khi in

Nắp được gắn bằng các bu lông và đai ốc M3 x 40mm, mặc dù độ vừa của nó đủ chặt để chỉ cần sử dụng các bu lông M3 ngắn hơn và vặn chúng vào nhựa. Có một lớp hy sinh được tích hợp ngay trên không gian cho các đai ốc lục giác để nó in hoàn toàn mà không cần hỗ trợ, chỉ cần cắt bỏ lớp đó nếu bạn định sử dụng bu lông 40mm.

Cách tôi thiết kế điều này

Thiết kế được thực hiện bằng Fusion 360. Tệp lưu trữ .f3d được bao gồm nếu bạn muốn remix hoặc điều chỉnh các tham số. Tất cả các kích thước chính (bao gồm kích thước pin) đều ở trong các tham số người dùng (đi tới Chỉnh sửa - Thay đổi Tham số).
