Hộp tái chế cho máy in 3D Tevo Black Widow

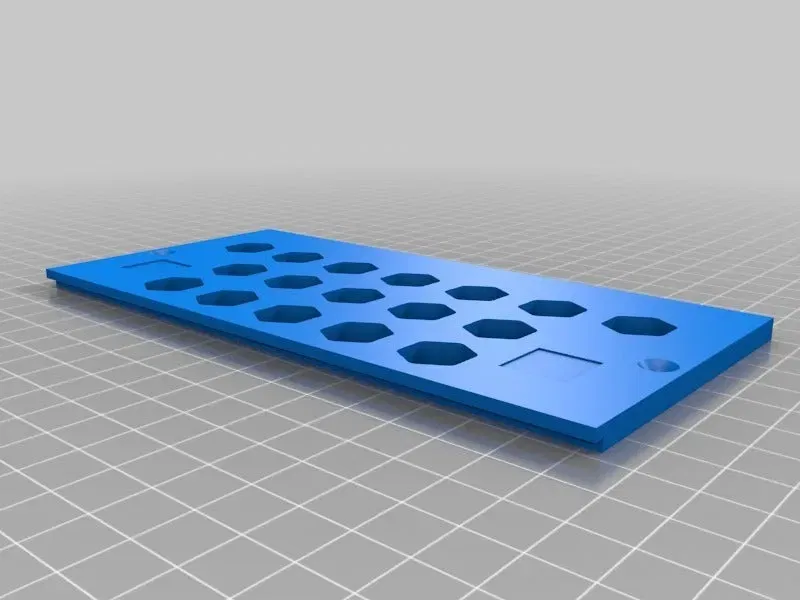

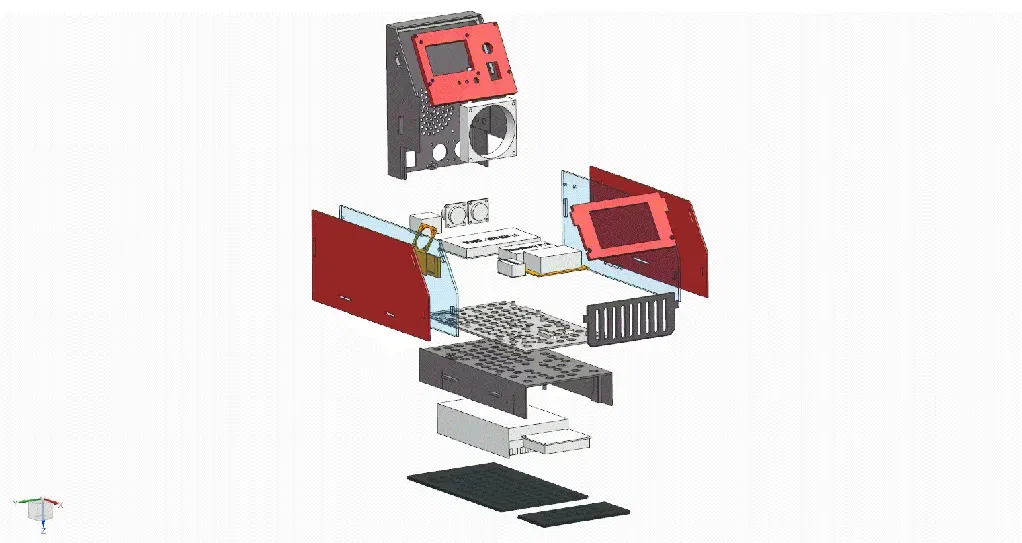

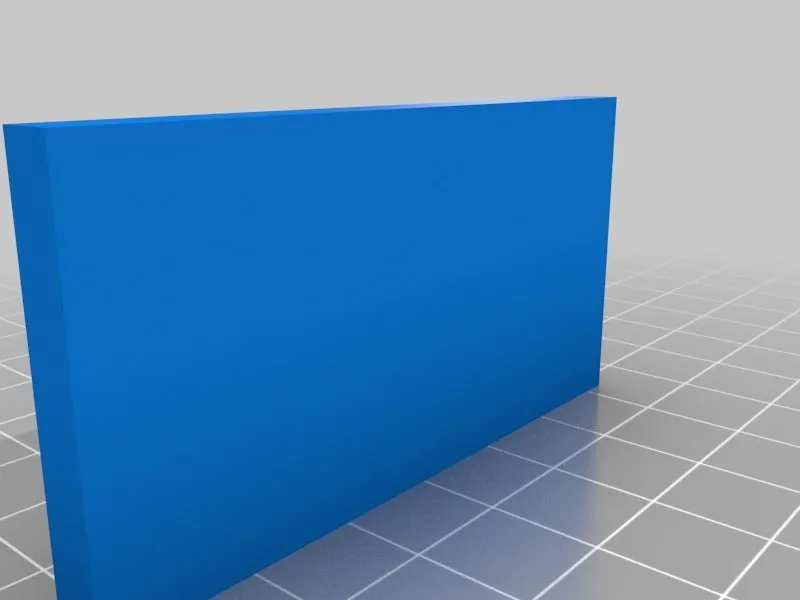

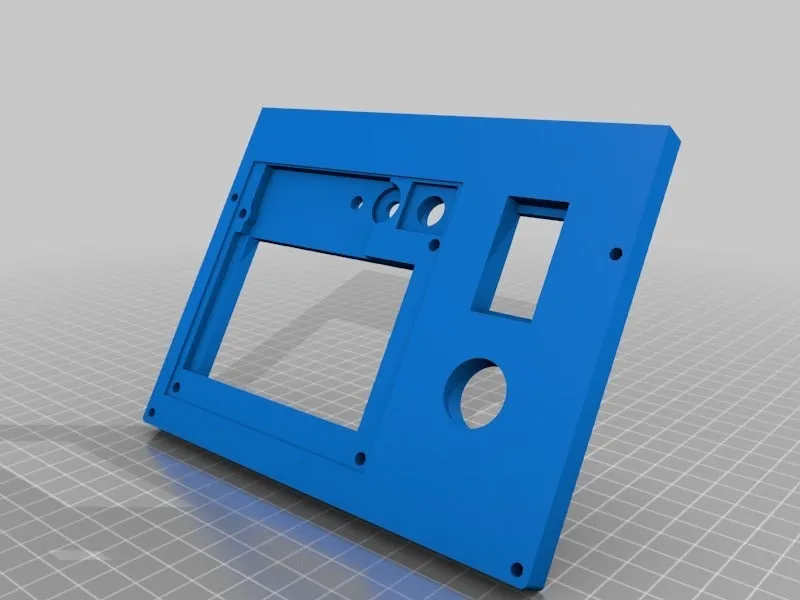

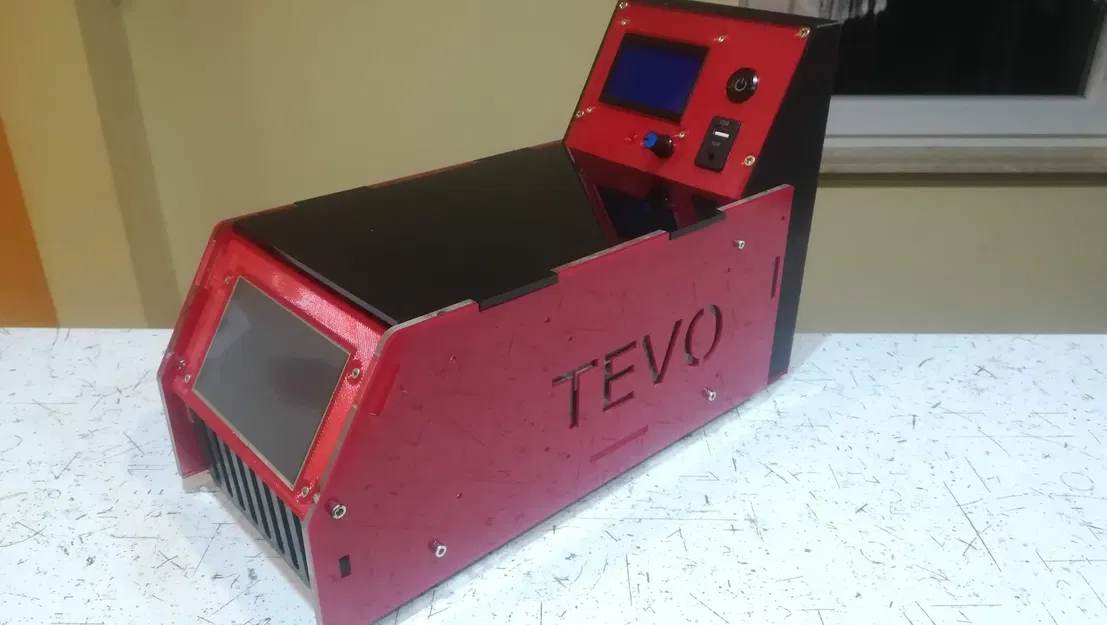

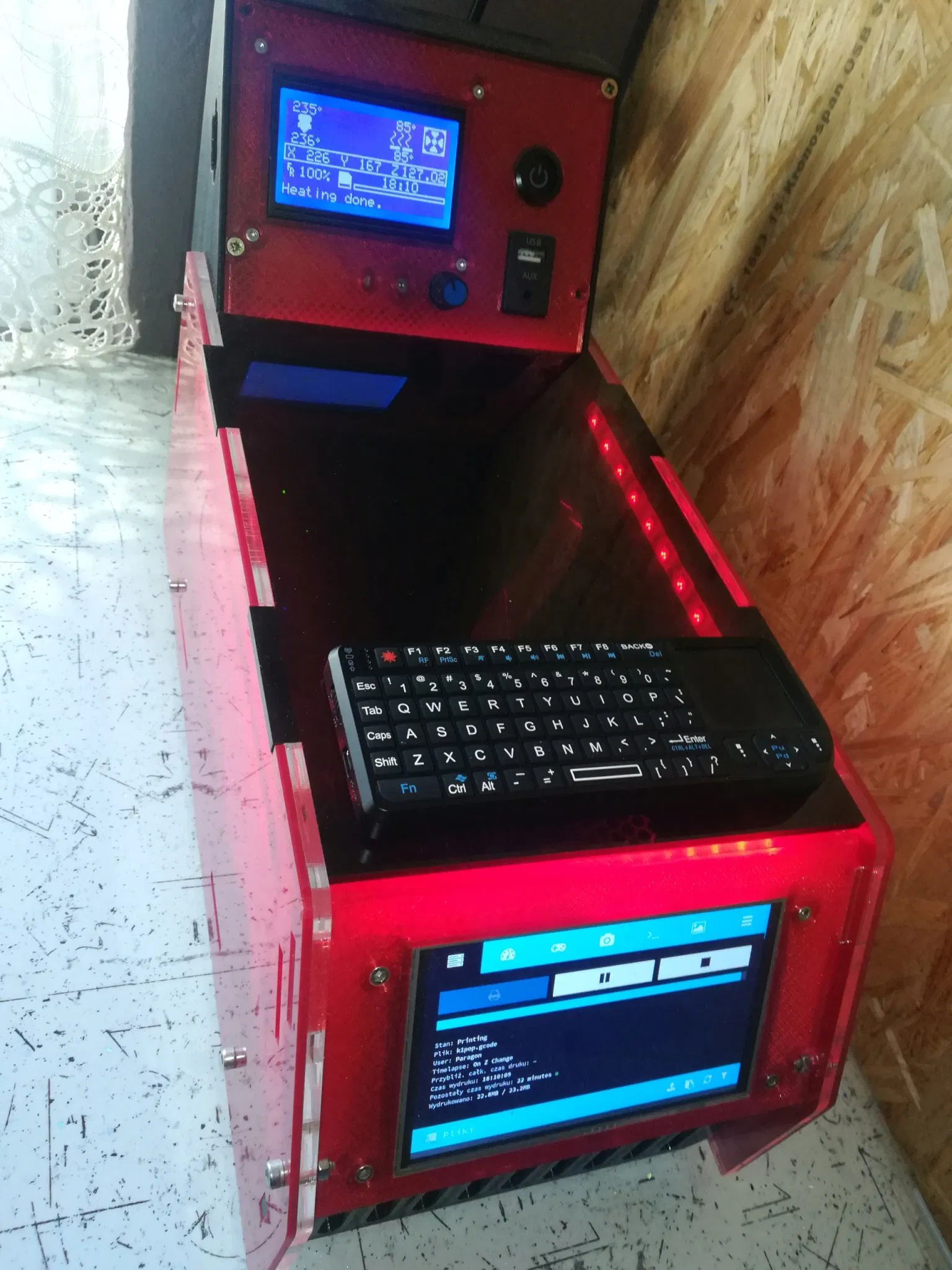

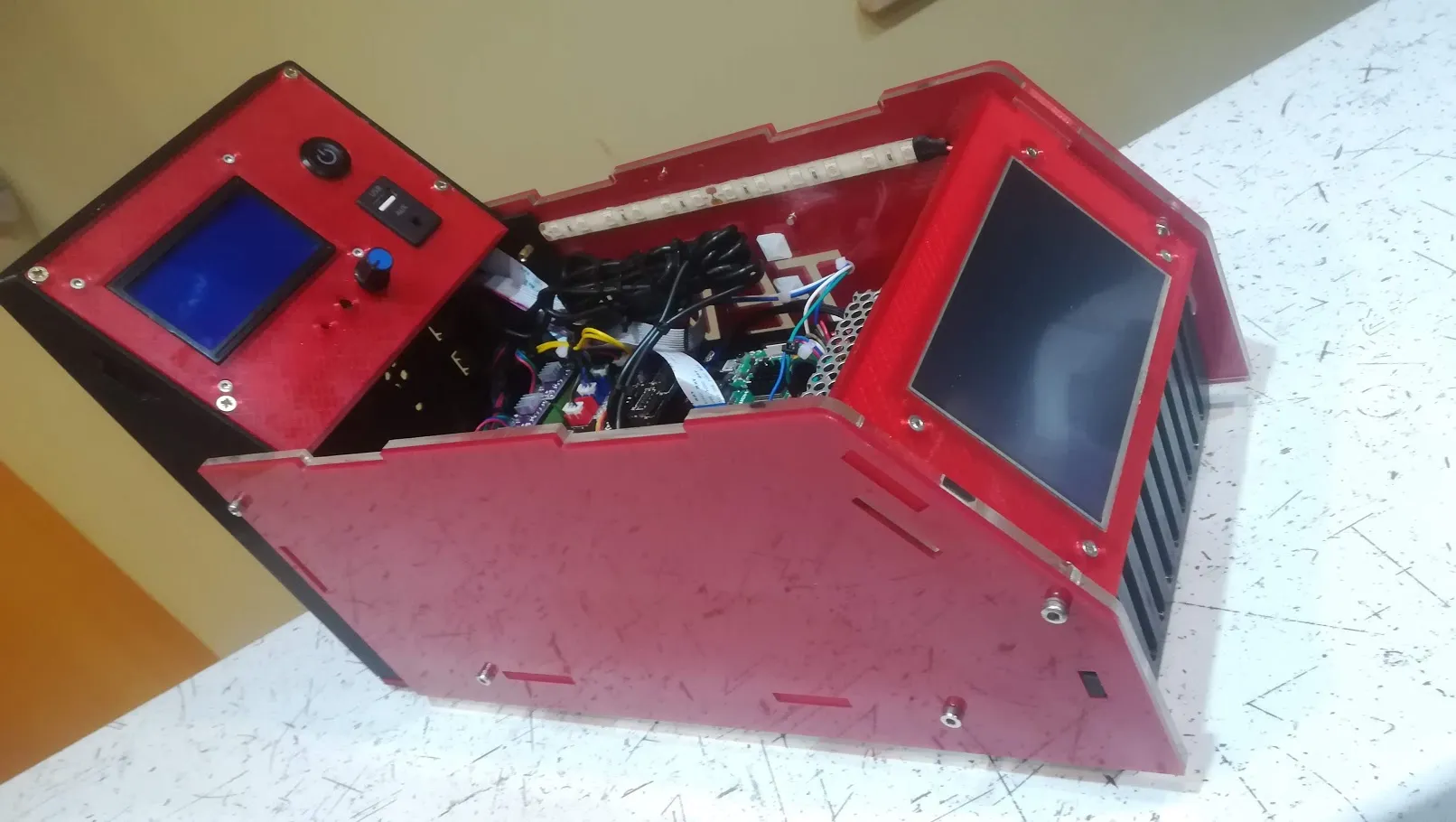

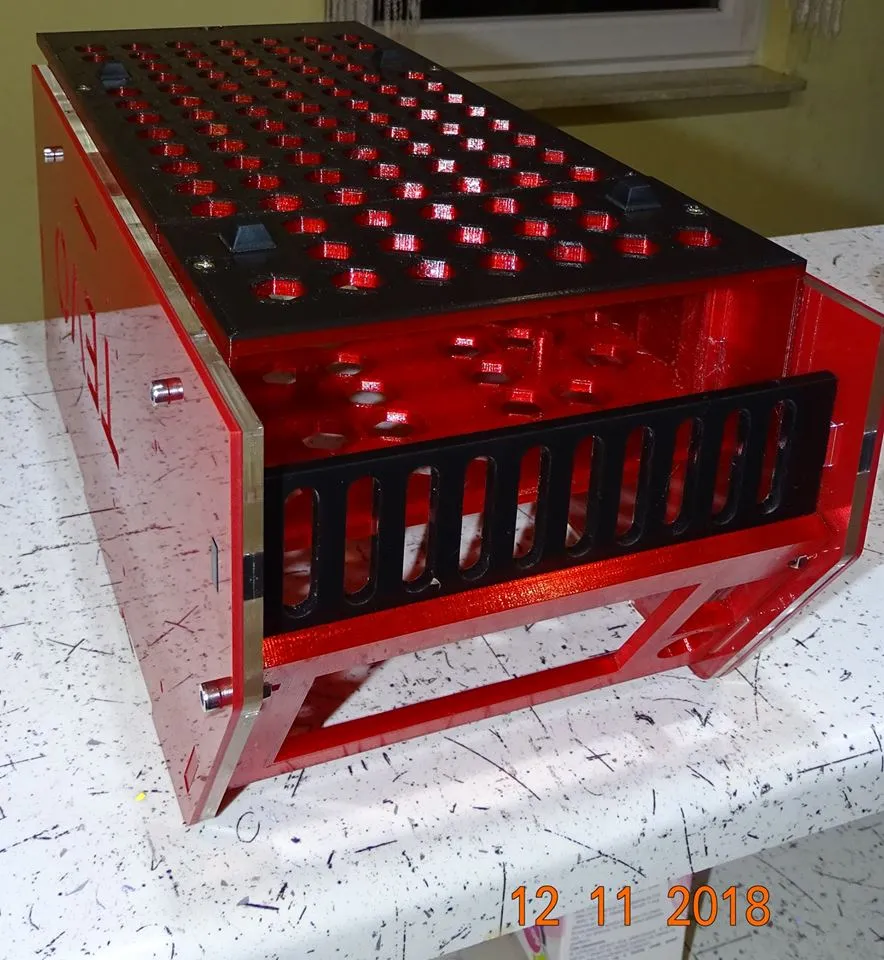

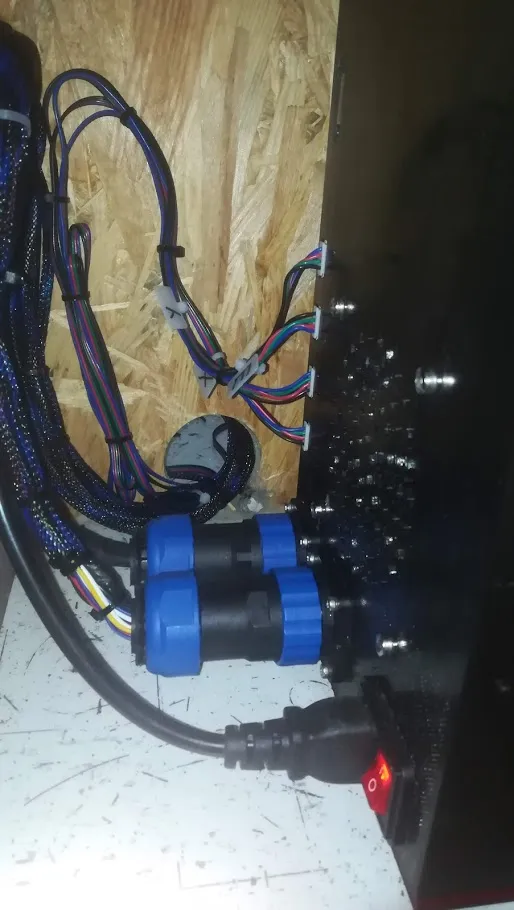

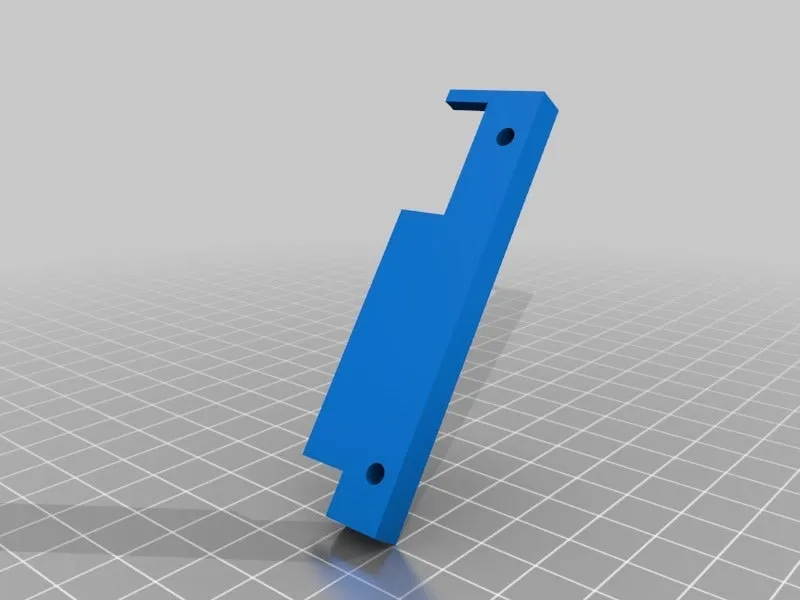

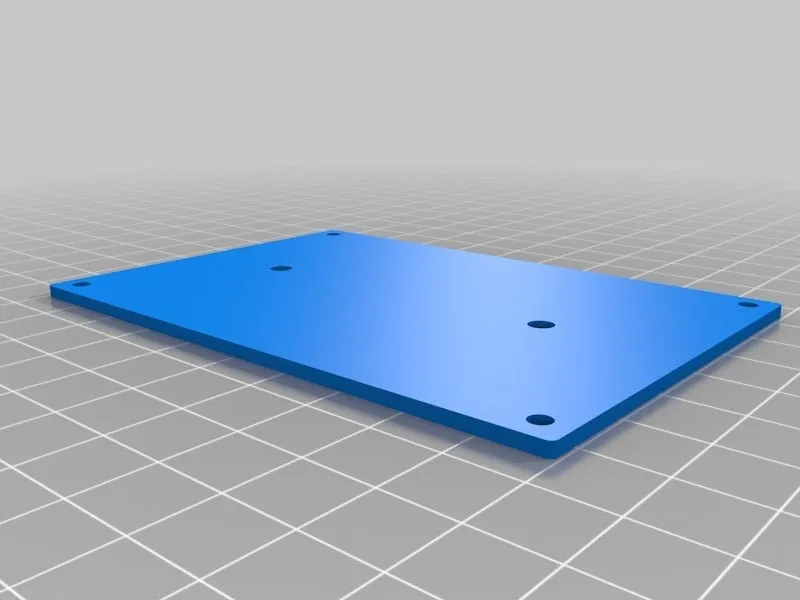

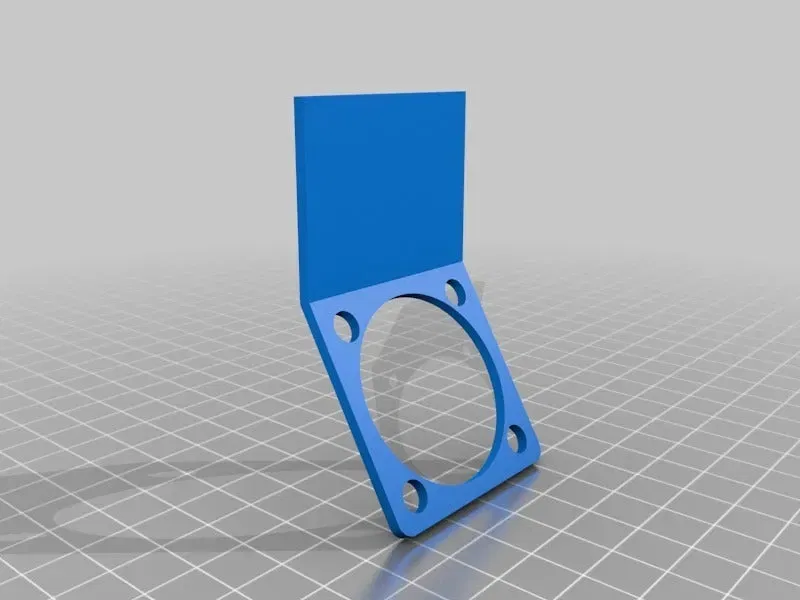

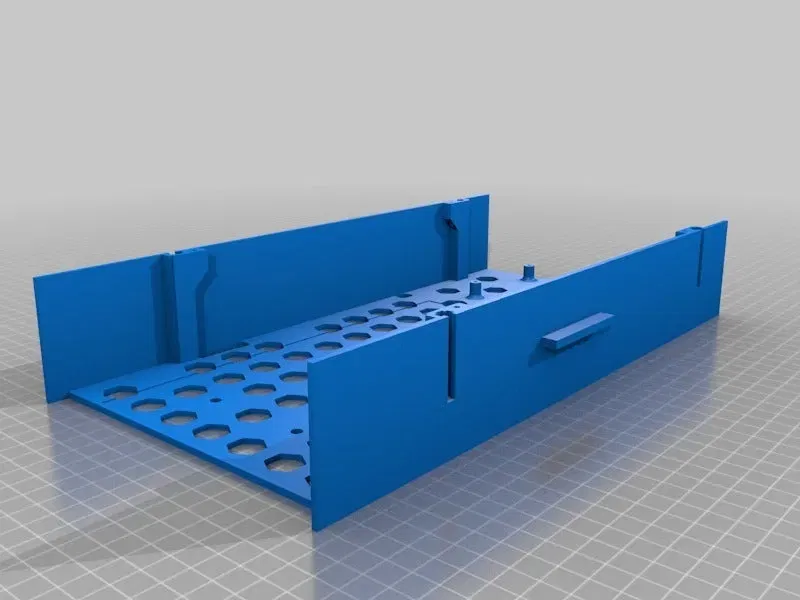

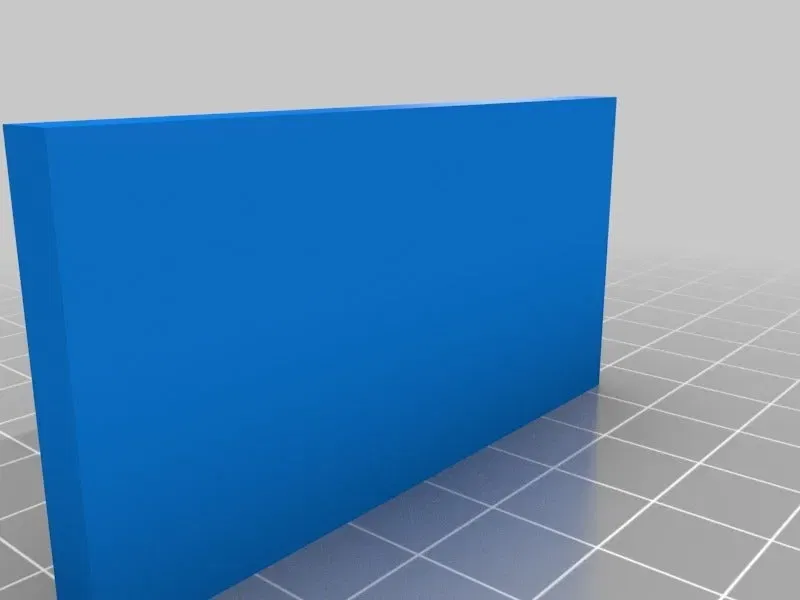

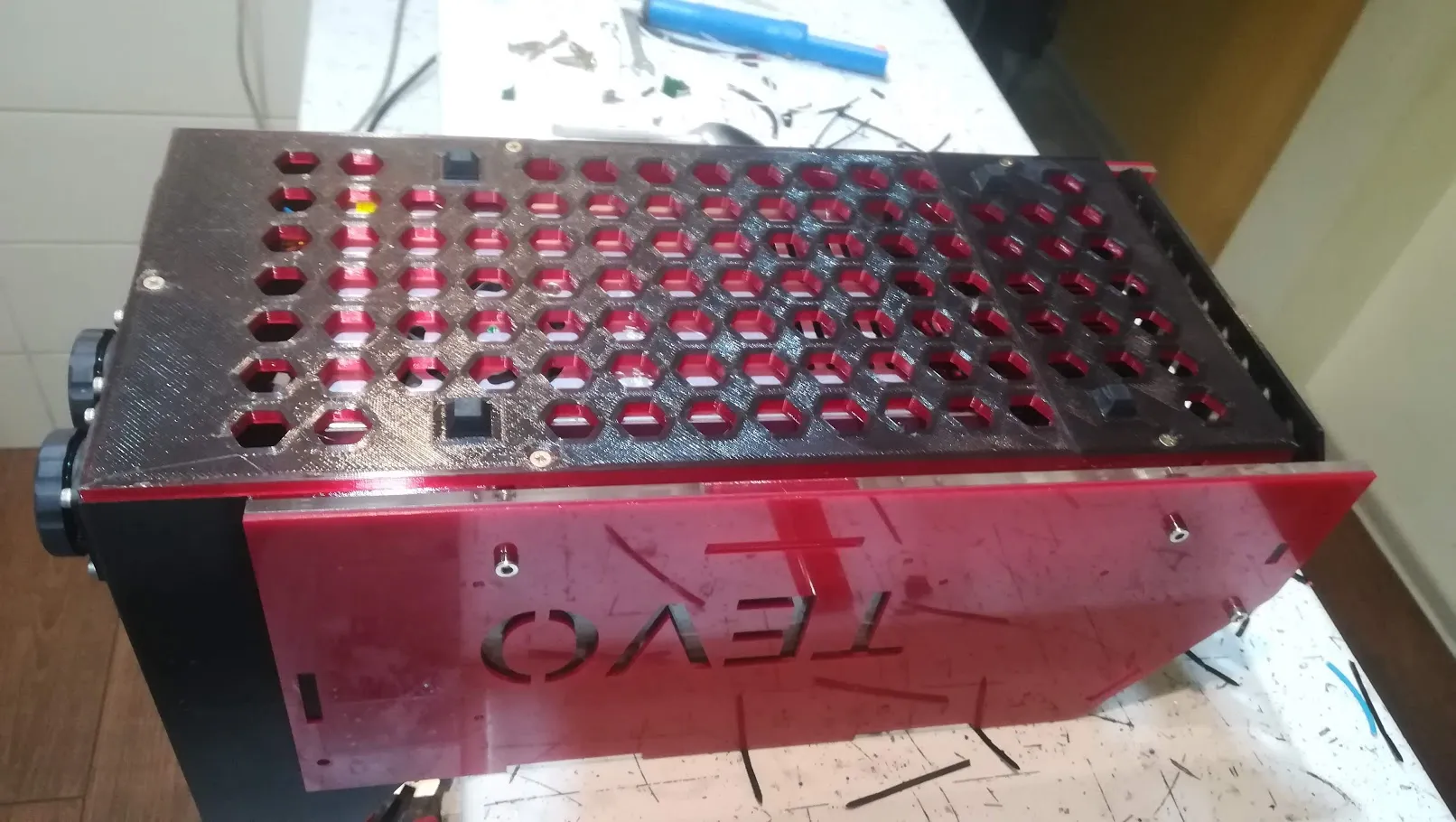

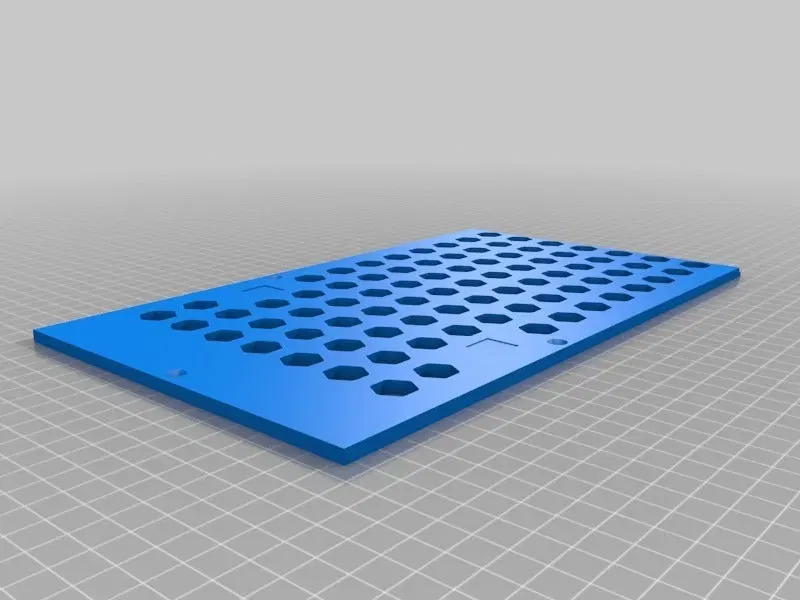

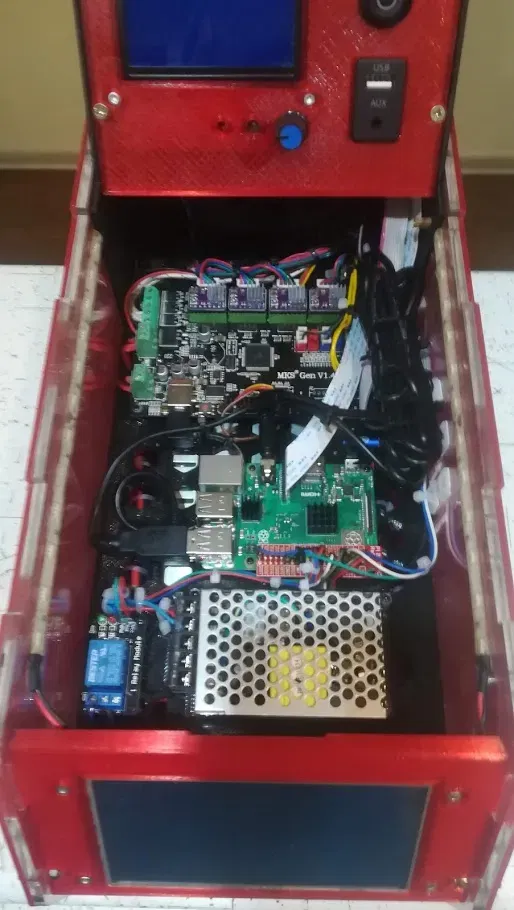

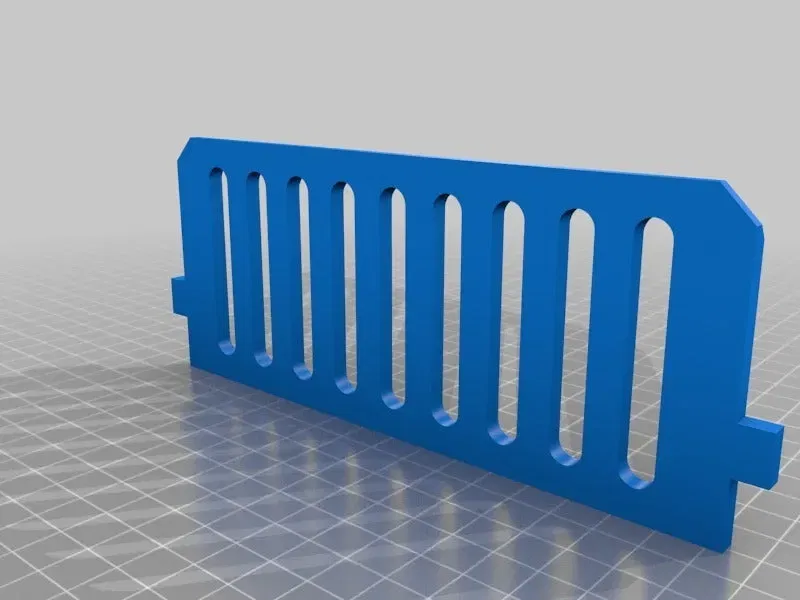

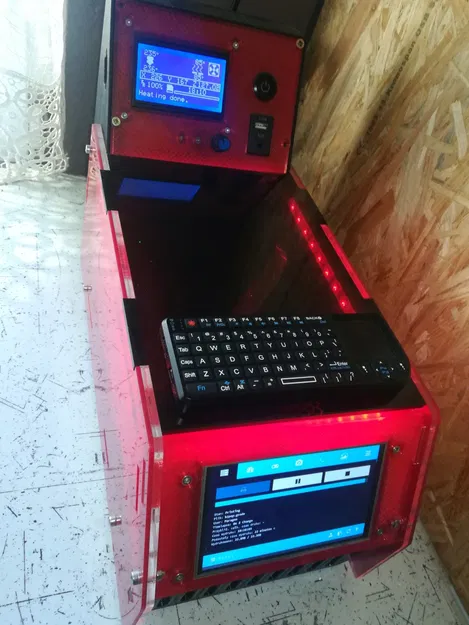

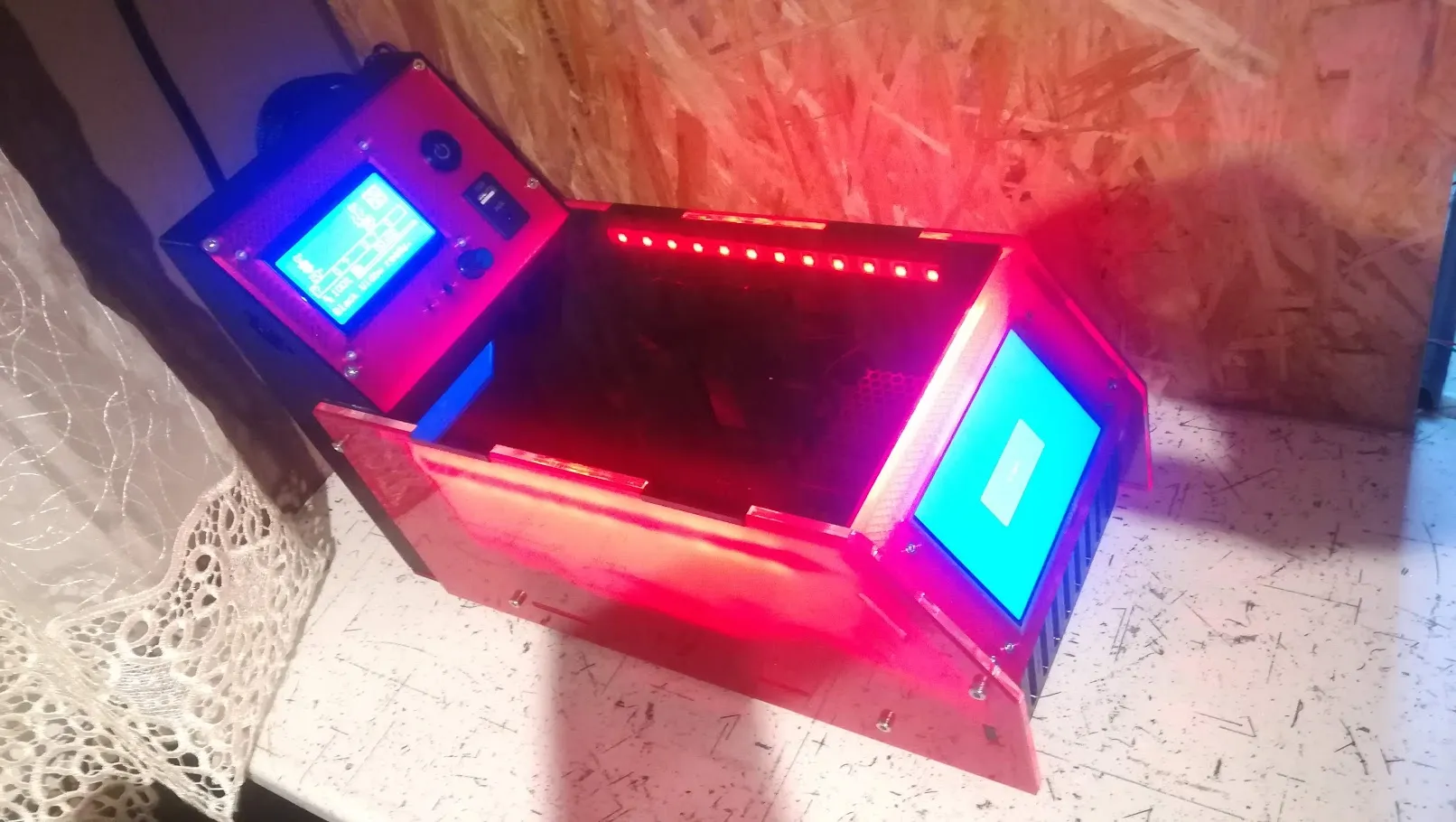

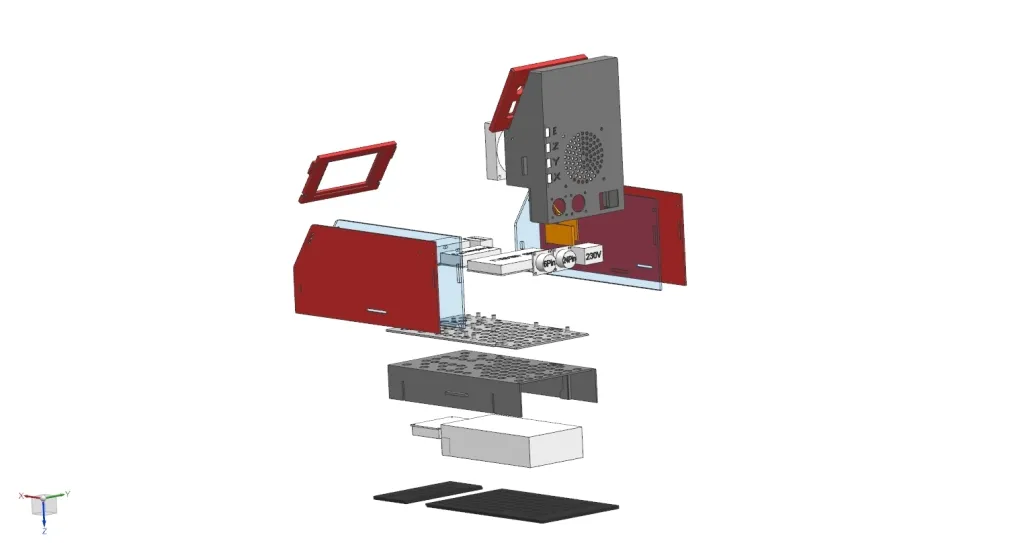

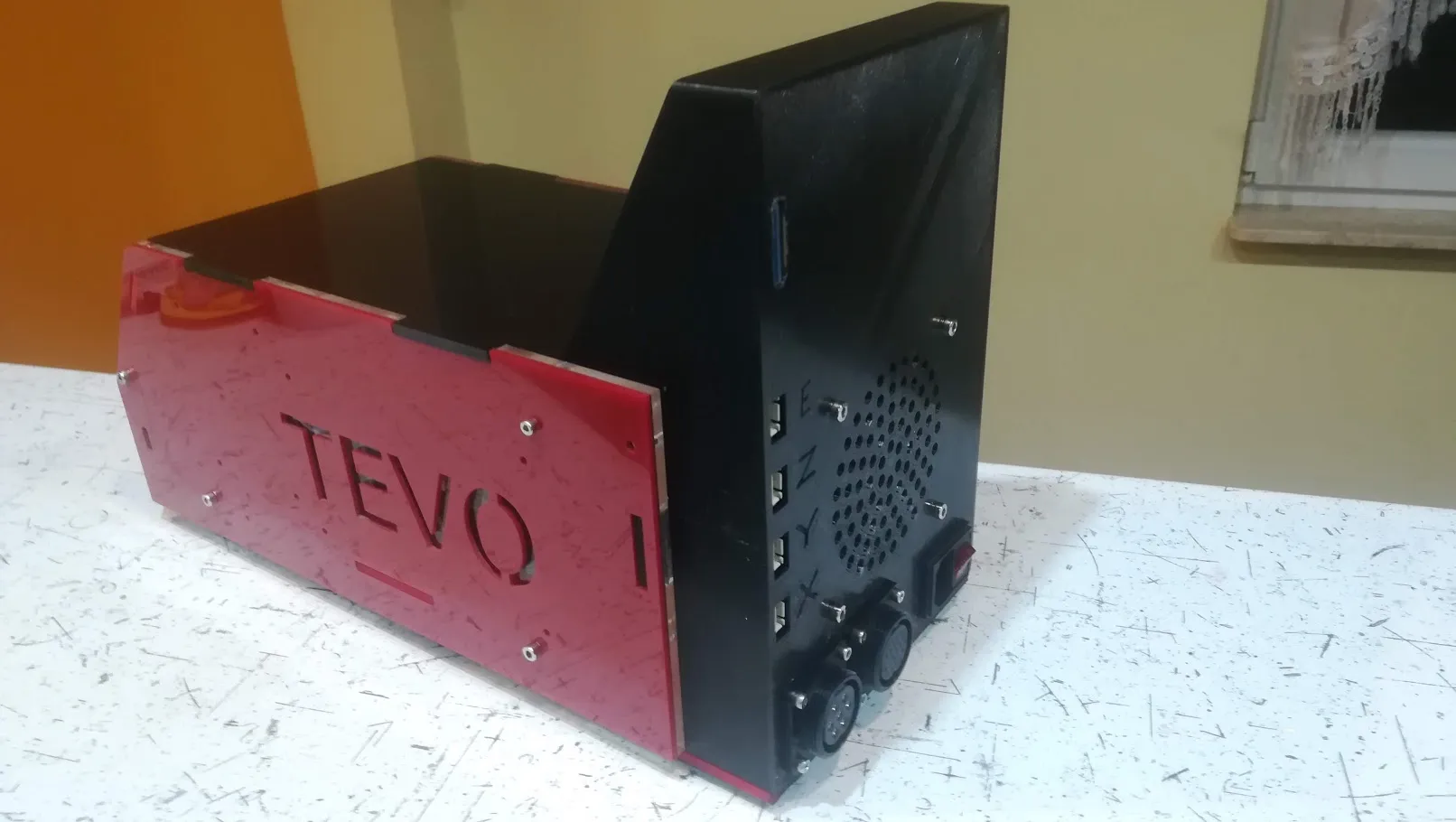

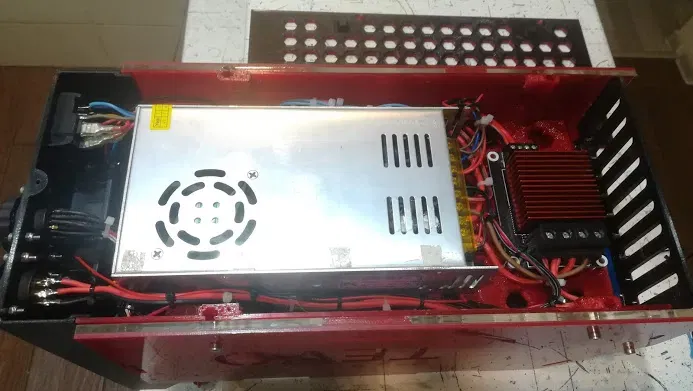

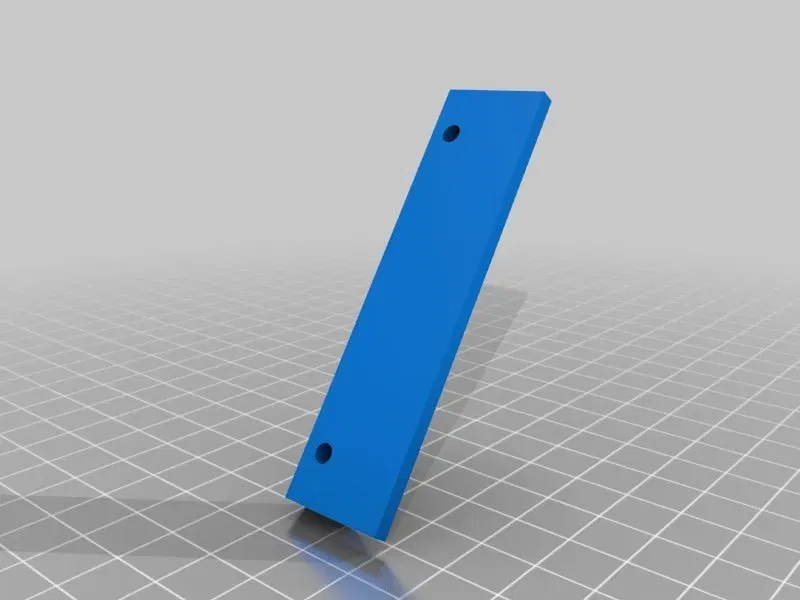

Hộp được xây dựng lại cho Tevo Black Widow, tôi đã đặt hàng với các cáp mà tôi đã sử dụng các kết nối đa chân, và đã được phân bổ phần/khoảng trống cho bộ nguồn và bảng điều khiển, thêm vào đó là Raspberry Pi + LCD 5 inch, như bên dưới trong các bức ảnh, tôi đã thêm tất cả các tệp cần thiết để in và lắp ráp hộp mới.

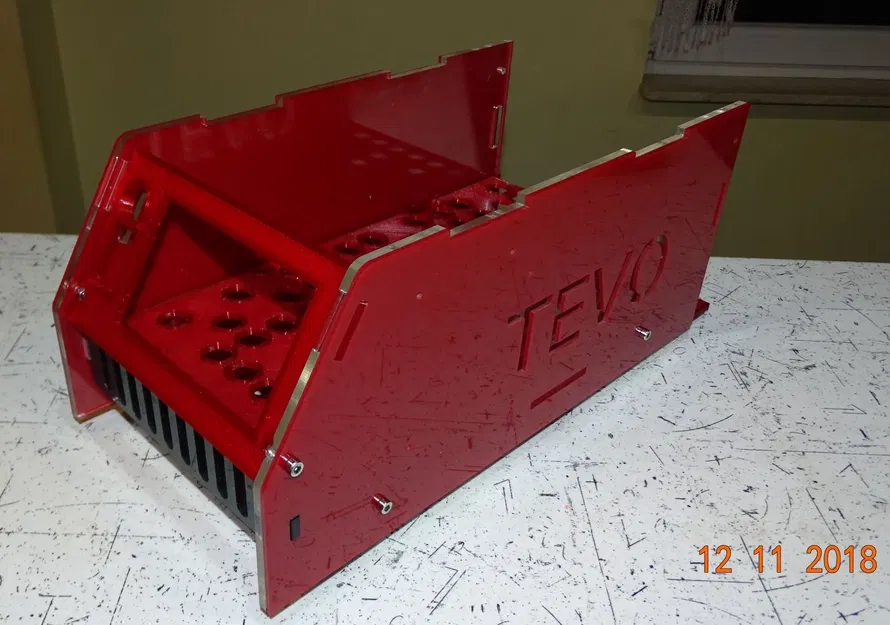

Các bên của hộp và phần trên khớp với Tevo Black Widow gốc, nếu bạn cần các bộ phận gốc, tôi mời bạn truy cập vào liên kết này:

• https://www.thingiverse.com/thing:2125506

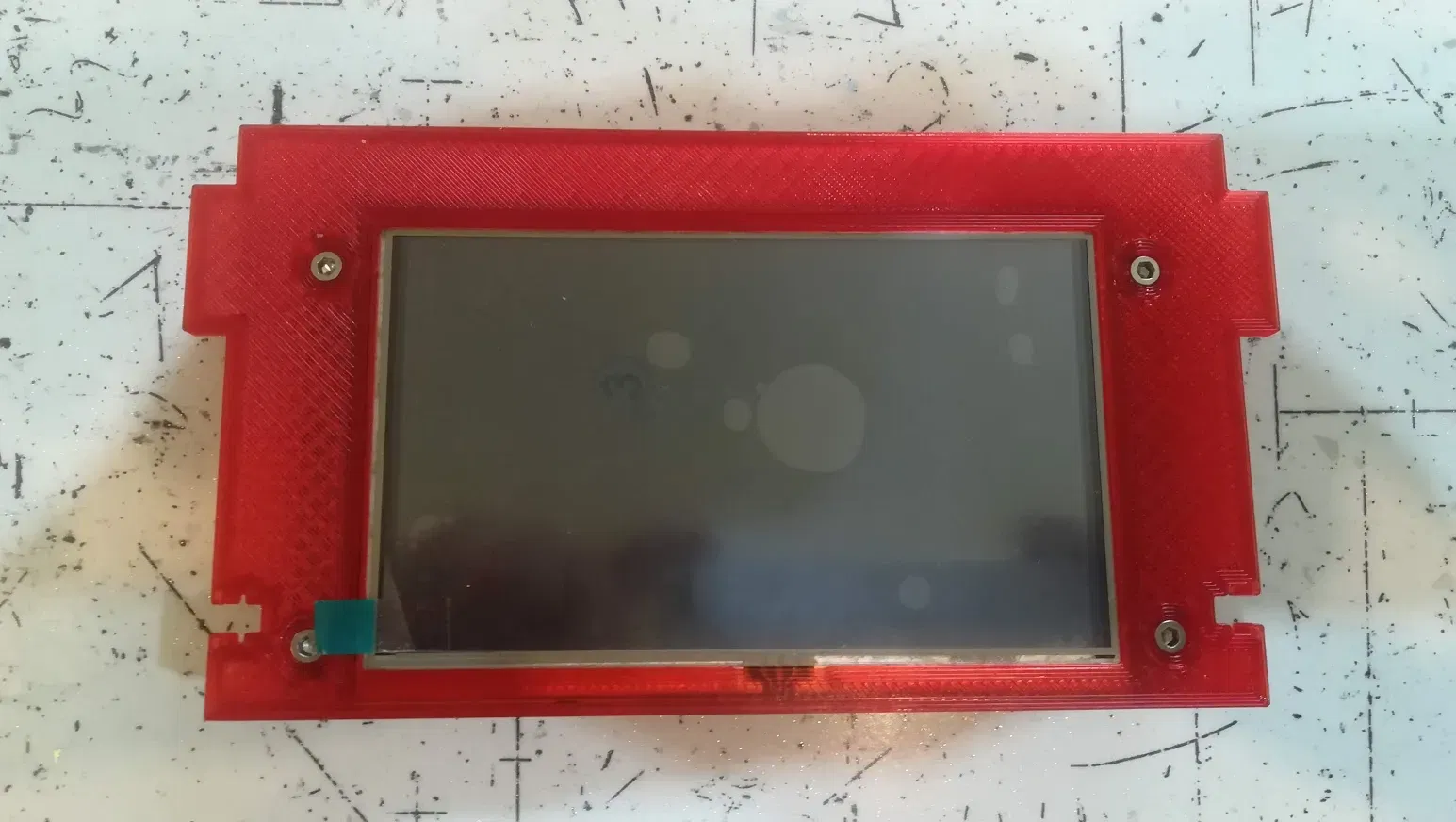

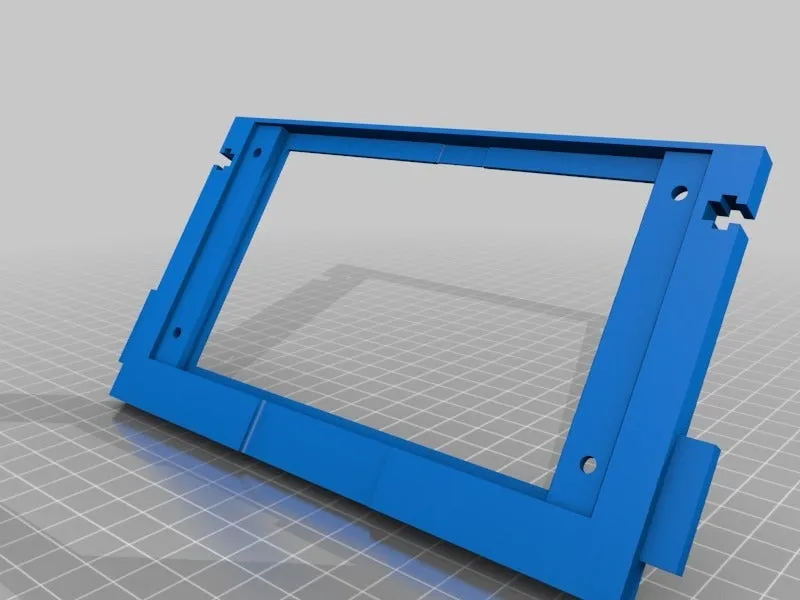

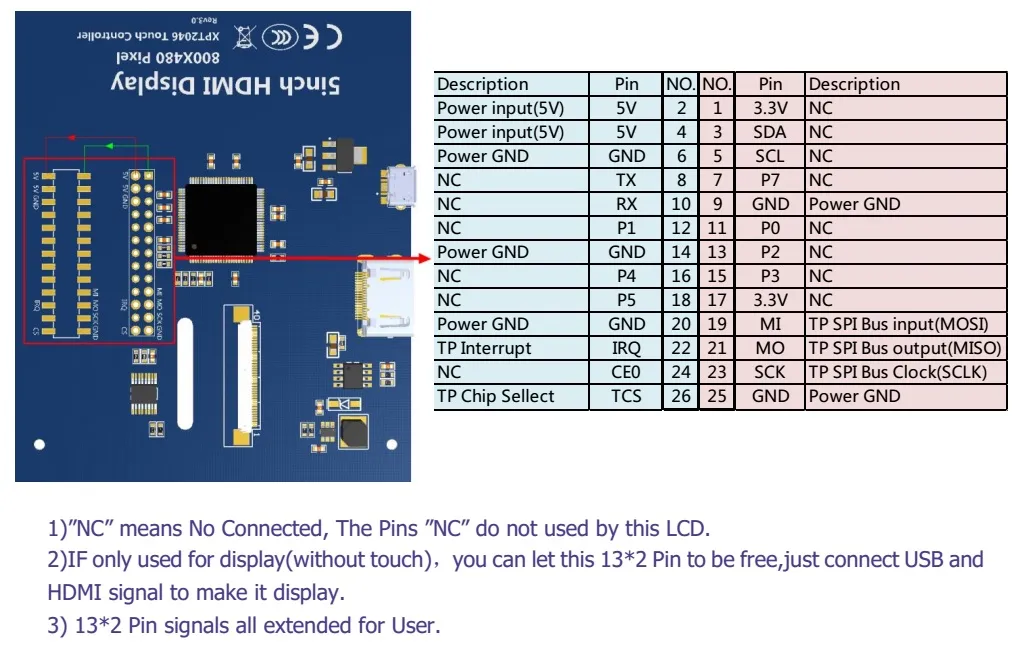

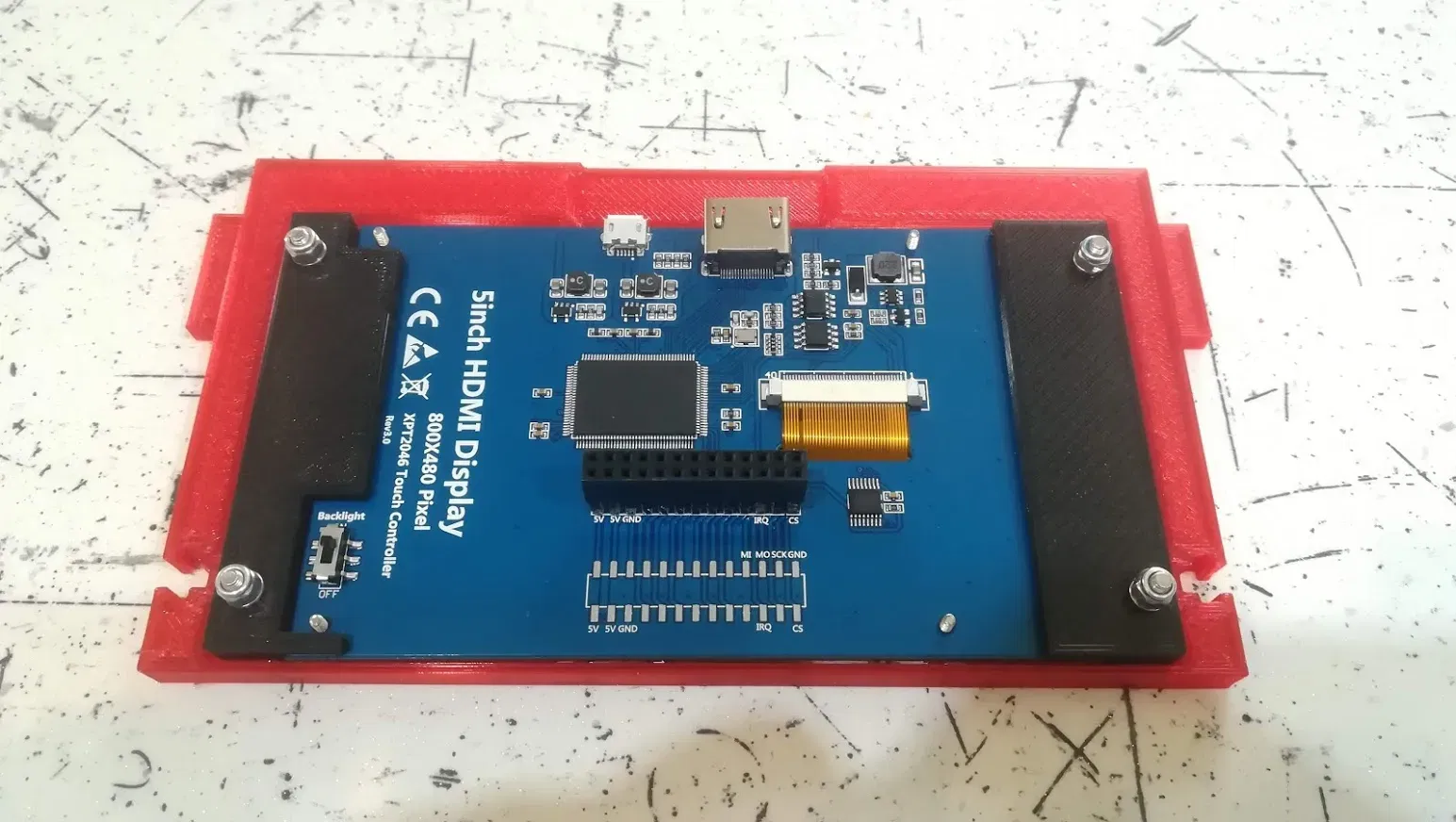

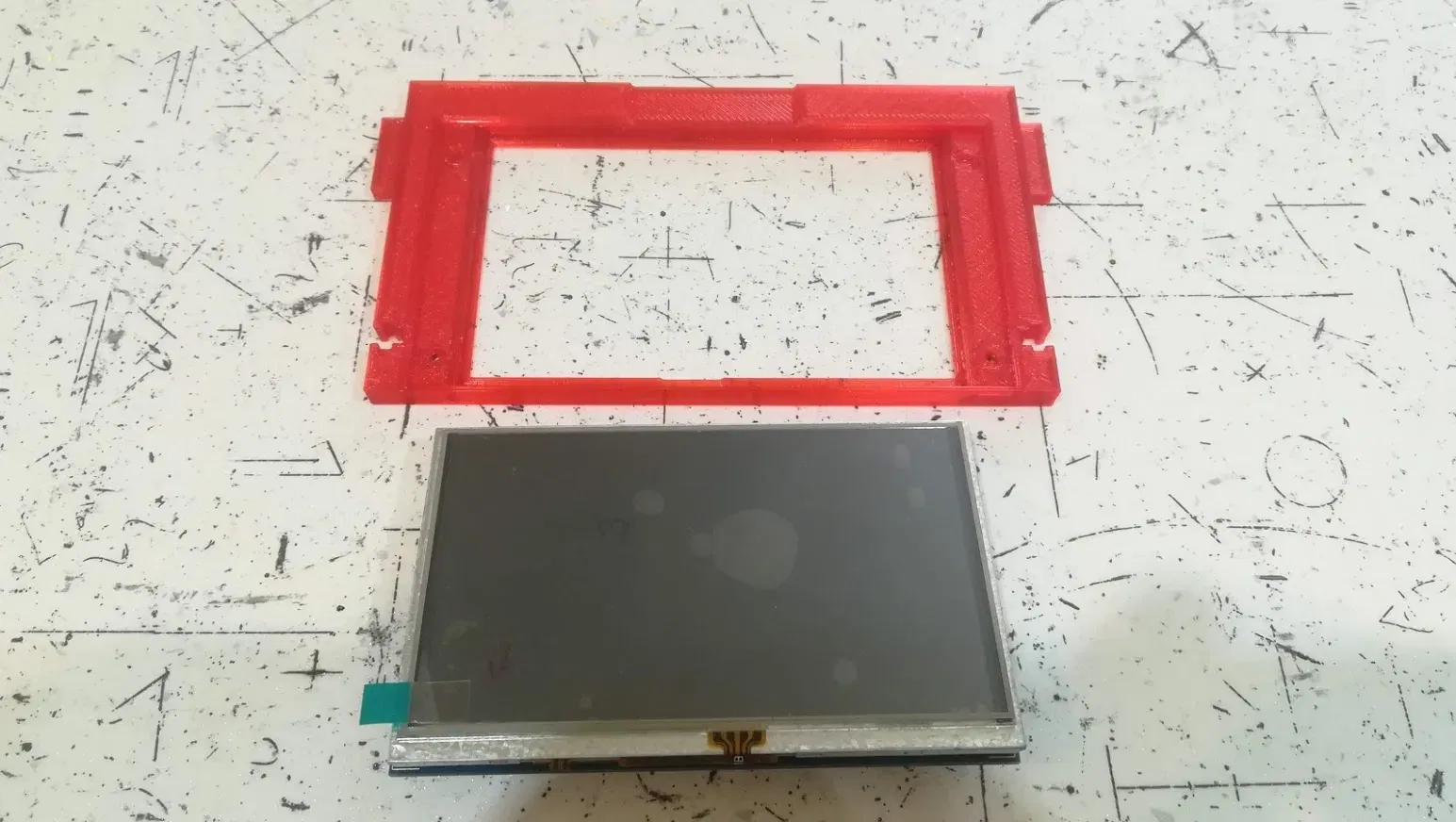

Tôi đã kết nối màn hình LCD 5 inch thông qua kết nối GPIO, dưới đây là sơ đồ kết nối màn hình với Raspberry Pi:

Dưới đây là danh sách đầy đủ các bộ phận tôi đã sử dụng:

1. http://s.click.aliexpress.com/e/ucrTXzX (Ổ cắm điện 3 chân an toàn 10A 250V)
2. http://s.click.aliexpress.com/e/b6cRt9Zr (Kết nối chống nước 7Pin và 24Pin)
3. http://s.click.aliexpress.com/e/HLGYtQt (TL-Smoother)
4. http://s.click.aliexpress.com/e/Qz6MqS9 (Tản nhiệt cho TL-Smoother)
5. http://s.click.aliexpress.com/e/wMceY8D (Keo nhiệt GD9980)
6. http://s.click.aliexpress.com/e/ciXESDNB (Đai ốc M3 và M4)
7. http://s.click.aliexpress.com/e/bVMoz3BF (Vít lục giác M3 và M4 chiều dài 14mm)
8. http://s.click.aliexpress.com/e/b1eL12Wz (Dây buộc tự khóa)
9. http://s.click.aliexpress.com/e/bhBAOSHj (Bumper cao su tự dính)
10. http://s.click.aliexpress.com/e/0dhwanr (Vít vi mô M2.3mm và chiều dài 6mm)
11. http://s.click.aliexpress.com/e/bouBbMQ5 (Quạt 24V 90x90x25)
12. http://s.click.aliexpress.com/e/bpP4hUA5 (Raspberry Pi 3B+)
13. http://s.click.aliexpress.com/e/bKw2nrPL (Dây mới)
14. http://s.click.aliexpress.com/e/z010IDF (Mô-đun rơ-le 3.3V)
15. http://s.click.aliexpress.com/e/bIoD0aFP (Bảo vệ dây cáp)
16. http://s.click.aliexpress.com/e/ASwYZwp (Kết nối HDMI góc 90 độ)
17. http://s.click.aliexpress.com/e/bK7BSs1b (Dây Dupoint)
18. http://s.click.aliexpress.com/e/WhTXWqN (Giá đỡ dây nhựa tự dính)
19. http://s.click.aliexpress.com/e/bSxbOVkd (Cáp USB góc)
20. http://s.click.aliexpress.com/e/cpGO89mD (Màn hình LCD 5 inch)
21. http://s.click.aliexpress.com/e/cnHaUYXf (Màn hình LCD 5 inch thay thế với điều khiển USB, tôi chưa thử nghiệm)
22. http://s.click.aliexpress.com/e/cmDoiCdx (Kết nối USB góc Raspberry Pi với bo mạch chính)
23. http://s.click.aliexpress.com/e/bHJLH5Q1 (Công tắc nguồn 250V)
24. http://s.click.aliexpress.com/e/hshlHnb (Mở rộng Aux và USB)
25. http://s.click.aliexpress.com/e/cjlxluwl (Camera cho Raspberry Pi 5M)
26. http://s.click.aliexpress.com/e/b0bvJ8G1 (Mở rộng camera Raspberry Pi)

http://s.click.aliexpress.com/e/b5Ias3g5 (Nguồn cung cấp cho Raspberry Pi 5V 25W Mean Well RS-25-5)

http://s.click.aliexpress.com/e/cbMvDEPf (Tản nhiệt cho Raspberry Pie 3B+) Tôi cũng đã thay thế một số bộ phận trong máy in khi nâng cấp hộp:

http://s.click.aliexpress.com/e/6gUZqeN (Cảm biến filament Runaut)

1. http://s.click.aliexpress.com/e/cMrmjgiN (Bàn phím không dây)
2. http://s.click.aliexpress.com/e/cEEhW5kd (Quạt Extruder 24V)
3. http://s.click.aliexpress.com/e/cDpCD1Kv (Khối gia nhiệt cho Cartridge cảm biến 1.75mm 0.6mm)
4. http://s.click.aliexpress.com/e/bbuZeoTB (Thermistor Cartridge)
