Bộ đồ gá chốt mộng tối ưu cho vật liệu mỏng

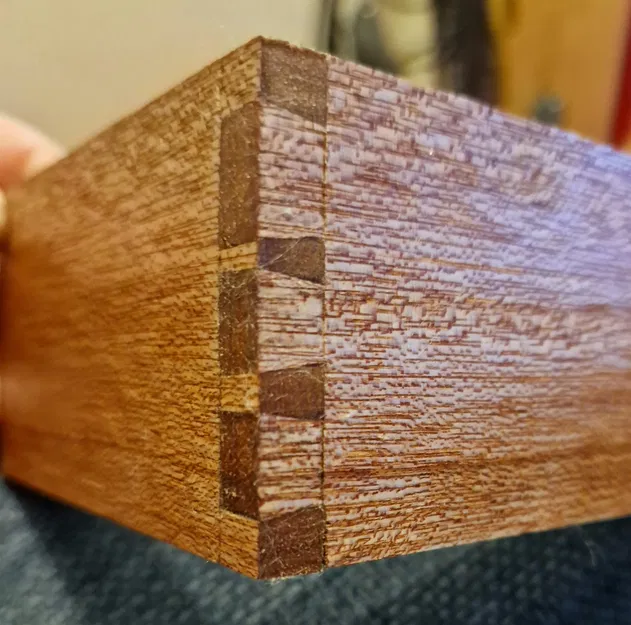

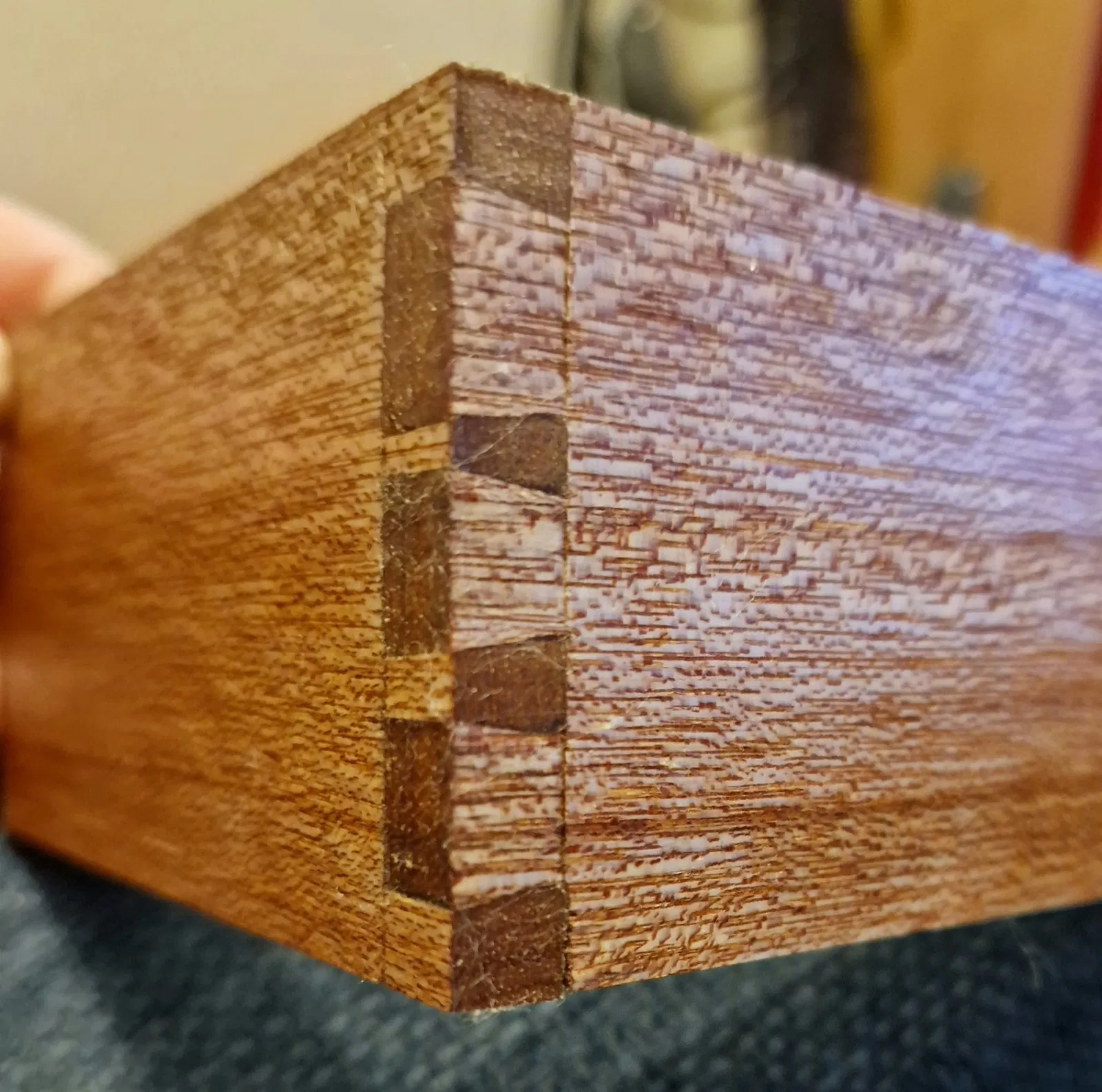

Tôi đã tái tạo mô hình trong PTC Creo và thay đổi nó để cho phép vật liệu mỏng hơn và truy cập đầy đủ để đánh dấu các chốt. Ý tưởng dựa trên “Shawn shim” mà Rob Cosman sử dụng, bằng cách dịch chuyển các bộ phận khi đánh dấu các chốt từ đuôi, bằng độ dày của lưỡi cưa, một mối nối có thể được tạo ra mà không cần nhiều việc chỉnh sửa. Tôi đã thử các bộ phận này trên một mối nối thử nghiệm đơn, trên vật liệu rộng 60mm và dày 9mm. Xem hình ảnh. Có vẻ như hoạt động khá nhanh, tôi đã làm một chút chỉnh sửa bằng một chiếc đục. Độ chính xác của hình học xác định độ dịch chuyển là rất quan trọng, và tôi đã gặp một số biến dạng ở khu vực này và một số “burr” ở đây và đó mà tôi đã loại bỏ bằng một cái dũa, có thể ảnh hưởng đến kích thước. Sẽ xem liệu tôi có thể chuyển sang hình học đơn giản hơn, để có độ dịch chuyển được xác định rõ hơn. Tiêu đề của các bộ phận là một trò chơi chữ về "Cosman" và "dovetail", xin lỗi :)

Văn bản trên bộ phận bên trái được phản chiếu, vì tôi đã sử dụng tính năng “phản chiếu bộ phận” trong Creo để tạo ra bộ phận đó. Để hướng dẫn lưỡi cưa làm mảnh thử nghiệm thực tế, tôi đã sử dụng cái jig tuyệt vời này:

Hoạt động rất tốt, được khuyên dùng.
