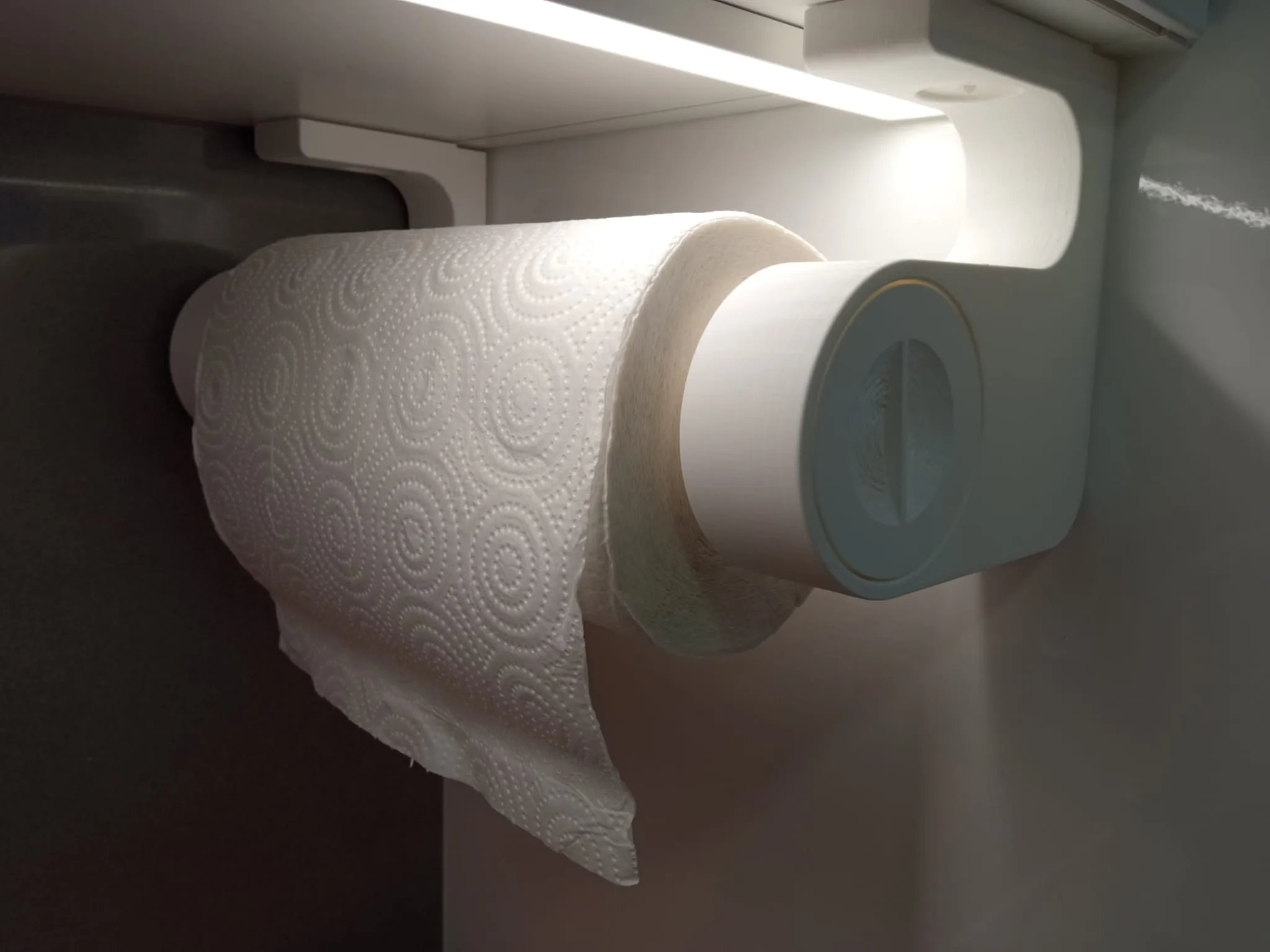

Giá đỡ khăn giấy không cần vít cho bếp

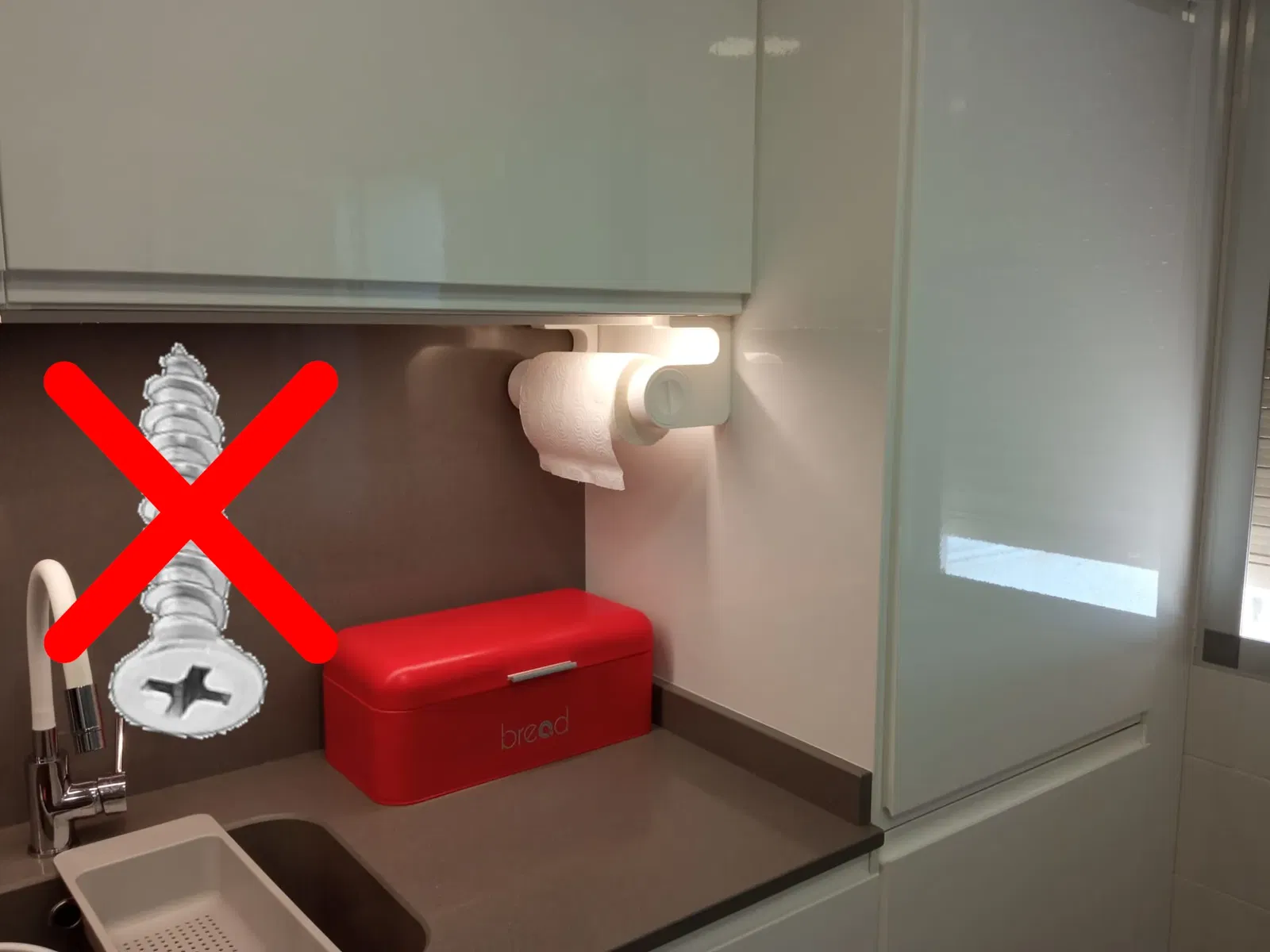

Mô hình này đã là một thử thách khó khăn đối với tôi. Ngoài việc cố gắng tạo ra một thiết kế hữu ích, vợ tôi đã nói rằng tôi không thể khoan lỗ trong bếp và nó phải được tích hợp vào môi trường. Nhiều thử thách trong một.

Vì vậy, tôi đã bắt đầu đo đạc và độ sâu của tủ bếp treo là đủ để chứa một cuộn giấy, nhưng đã có một số thiết kế được treo với giá đỡ gắn vào kệ của tủ. Điều này đã bị loại trừ.

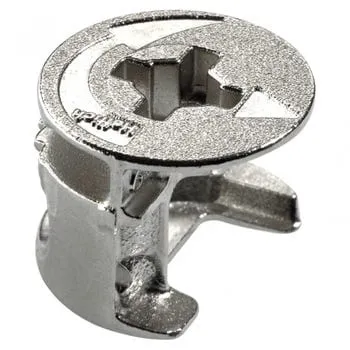

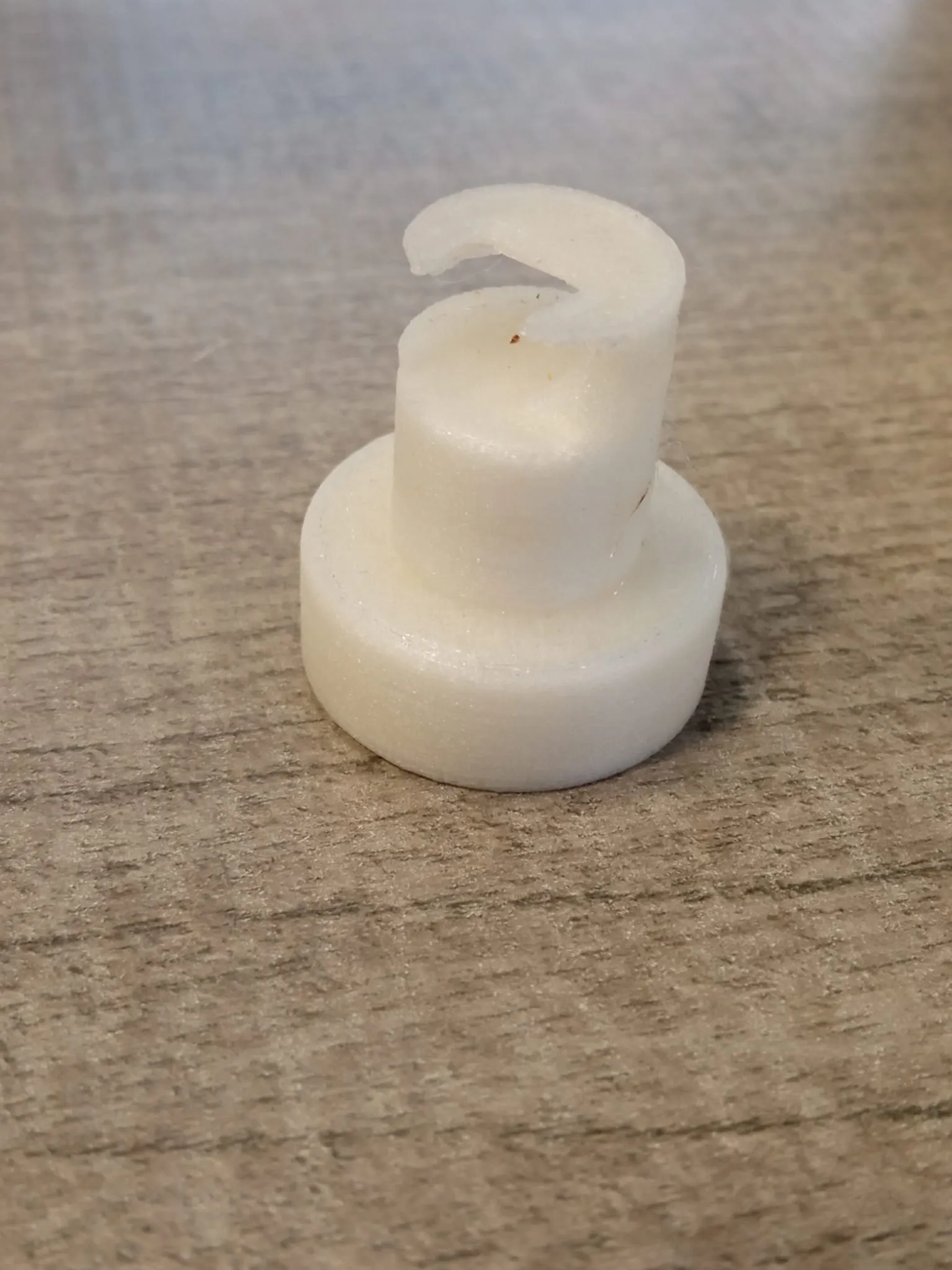

Tôi quyết định sử dụng ốc vít neo được gọi là “rastex”. Và tôi đã tìm kiếm những phần cứng có chiều dài lớn hơn để mua ở khu vực của mình. Khi không tìm thấy và không có thời gian để đặt hàng qua internet, tôi đã tự thiết kế chúng.

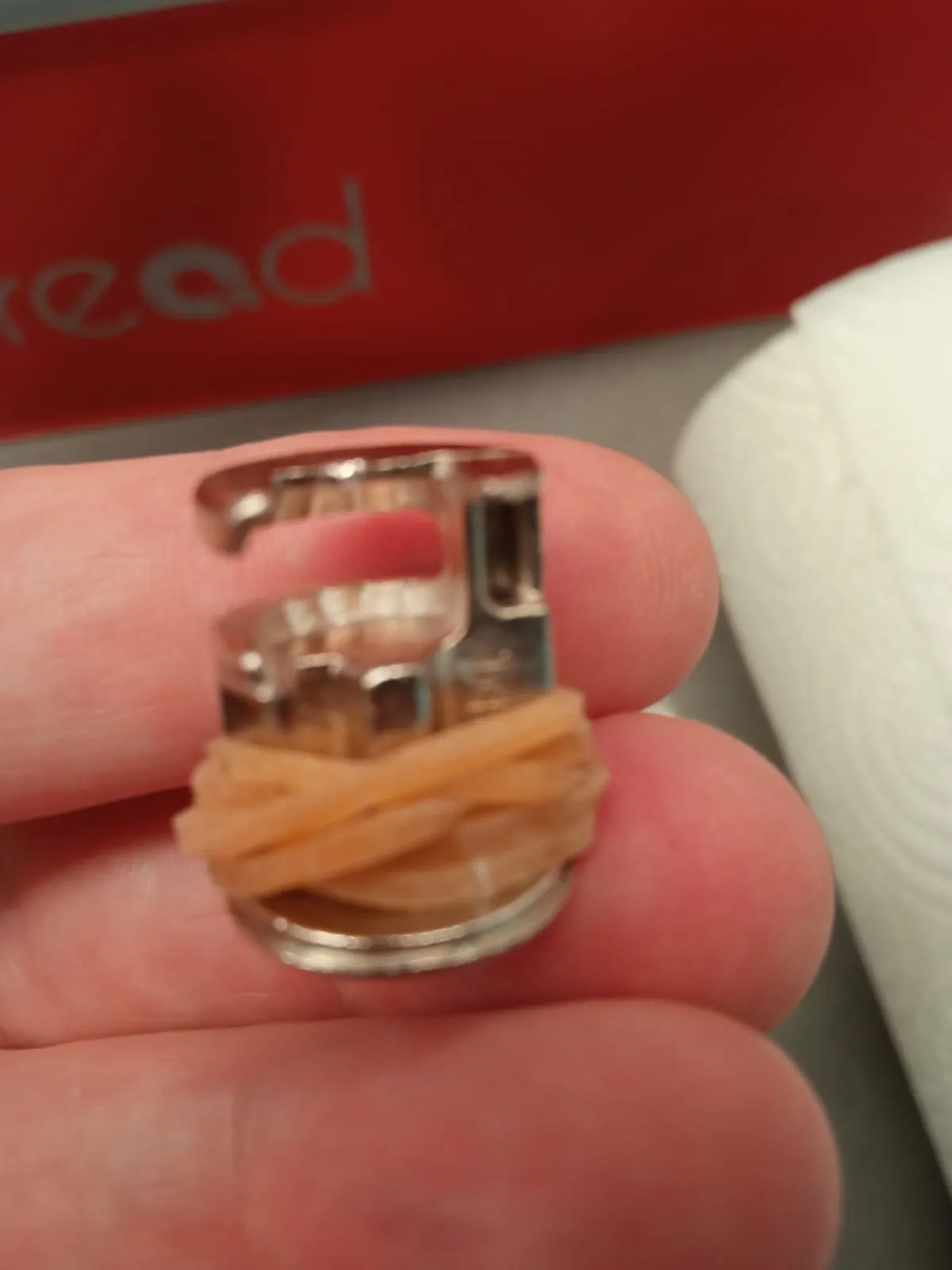

Đã chỉnh sửa: Tôi đã tìm thấy phần cứng rastex 15/19 và đã thêm một dây cao su để nó được căng rất chặt. Thật tuyệt vời.

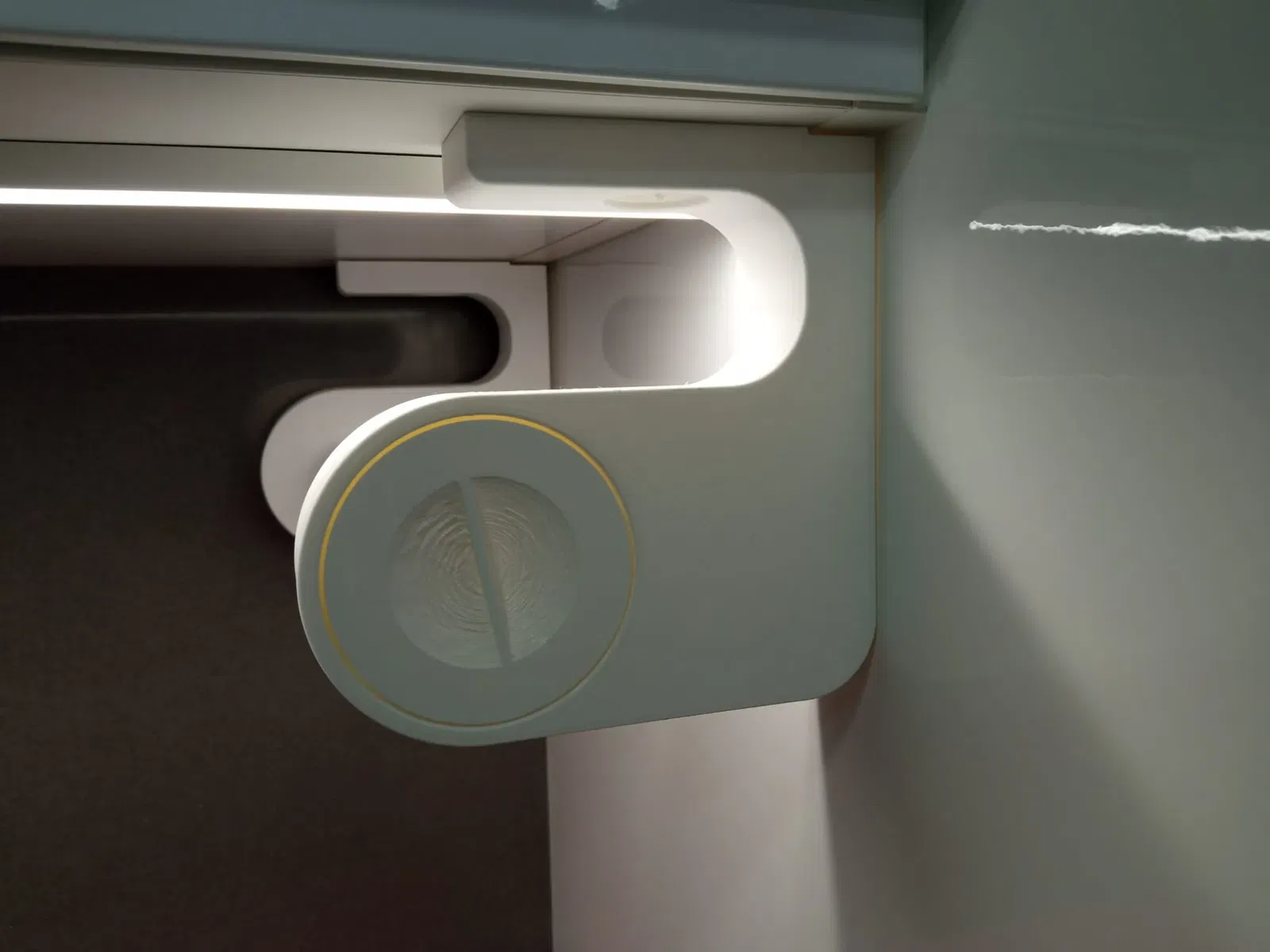

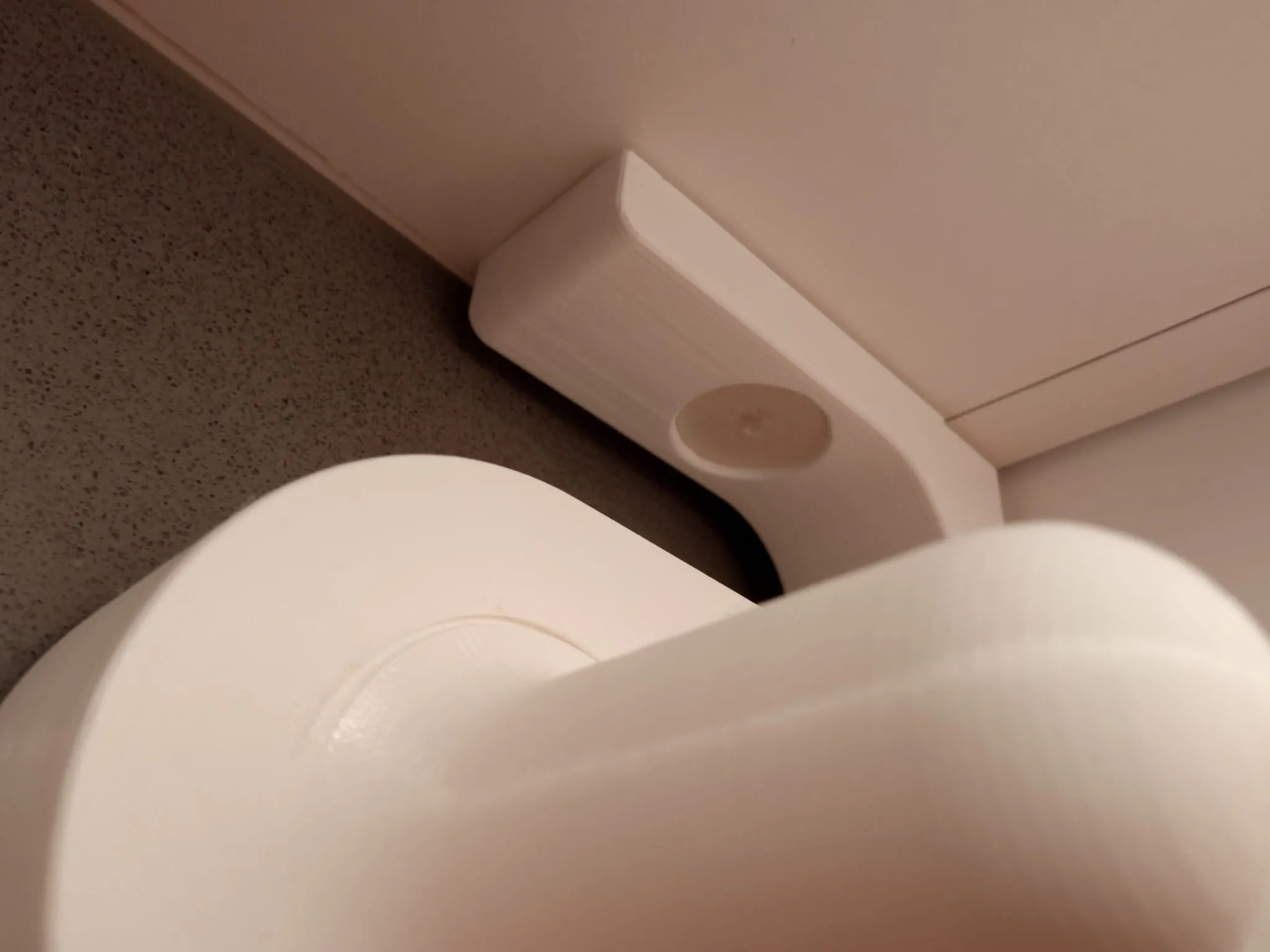

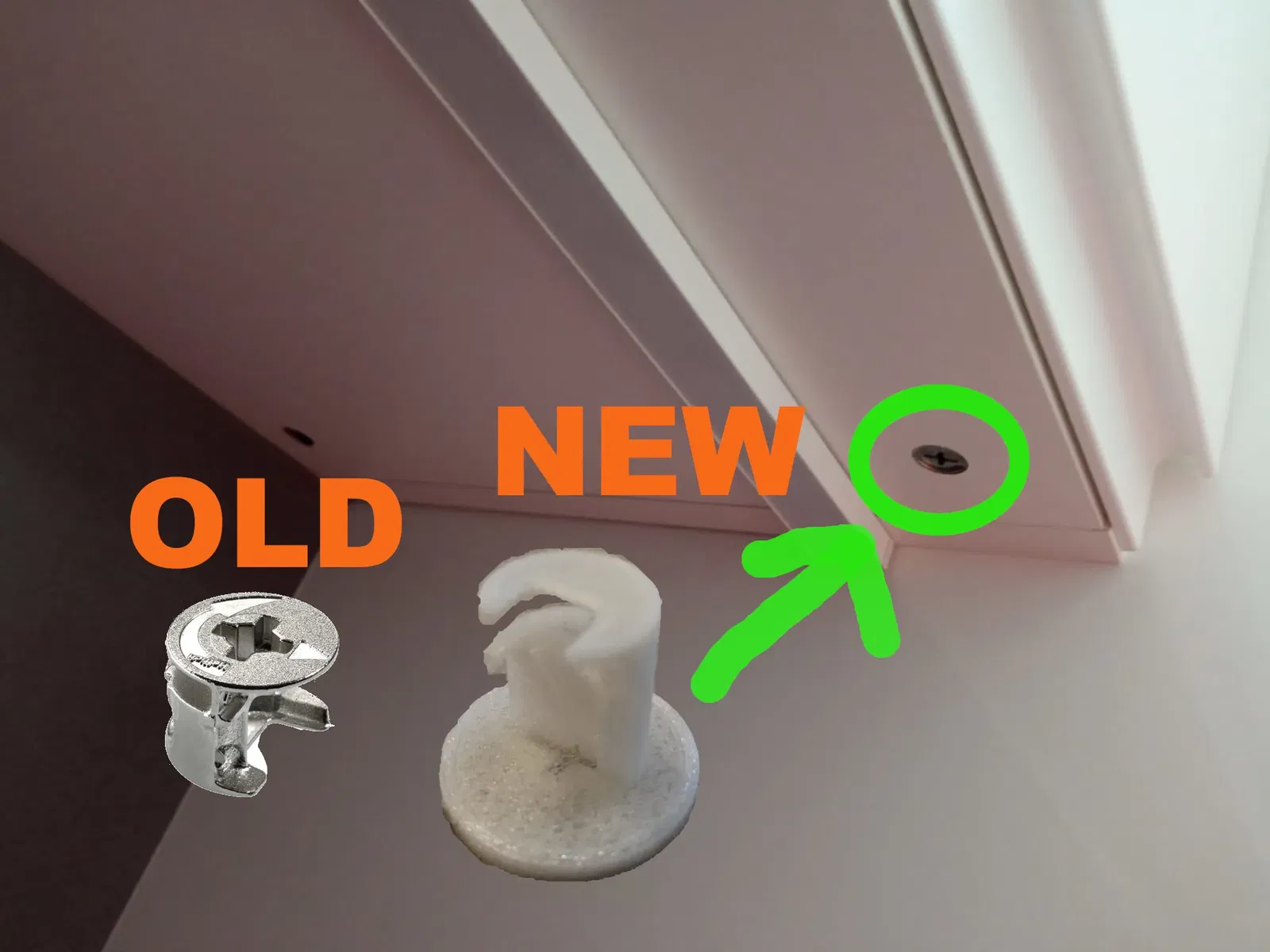

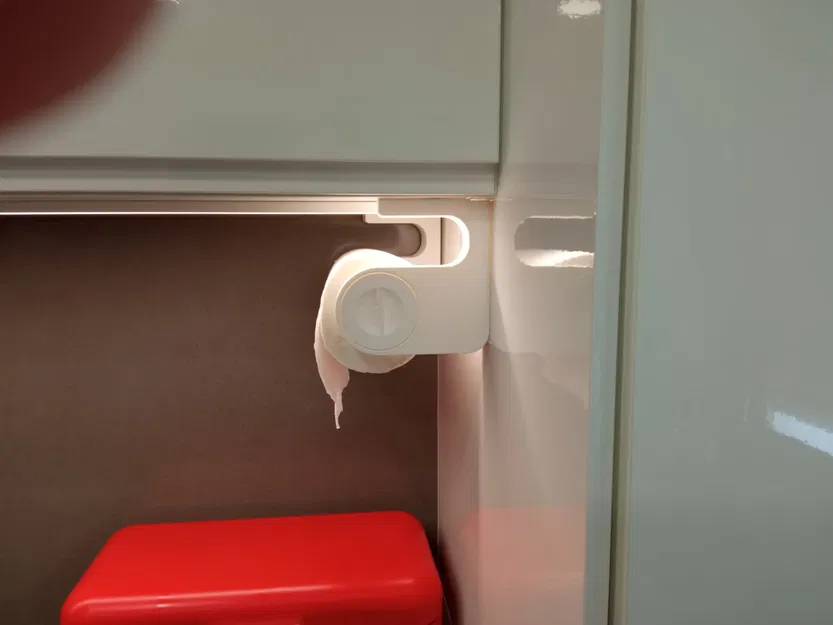

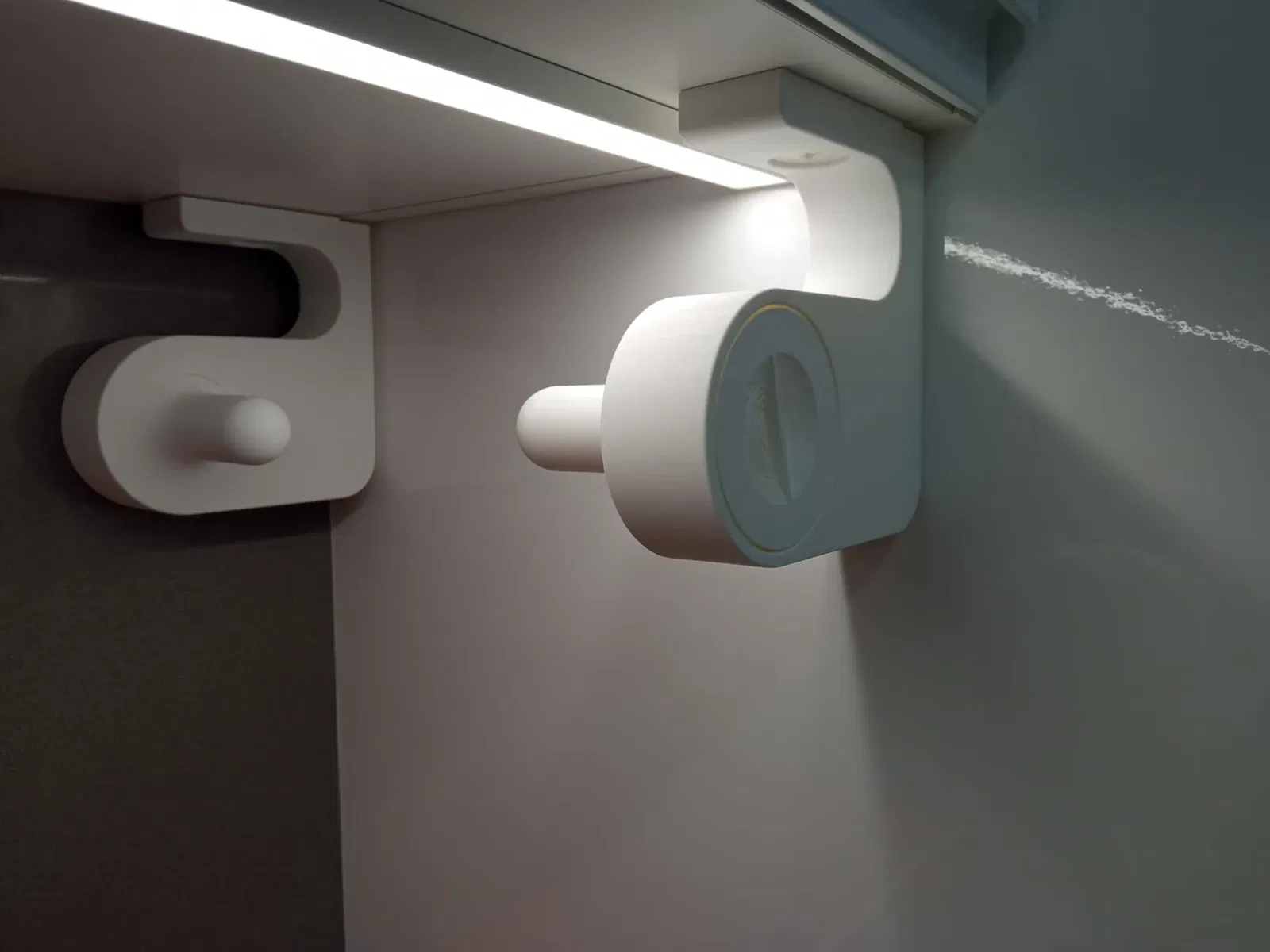

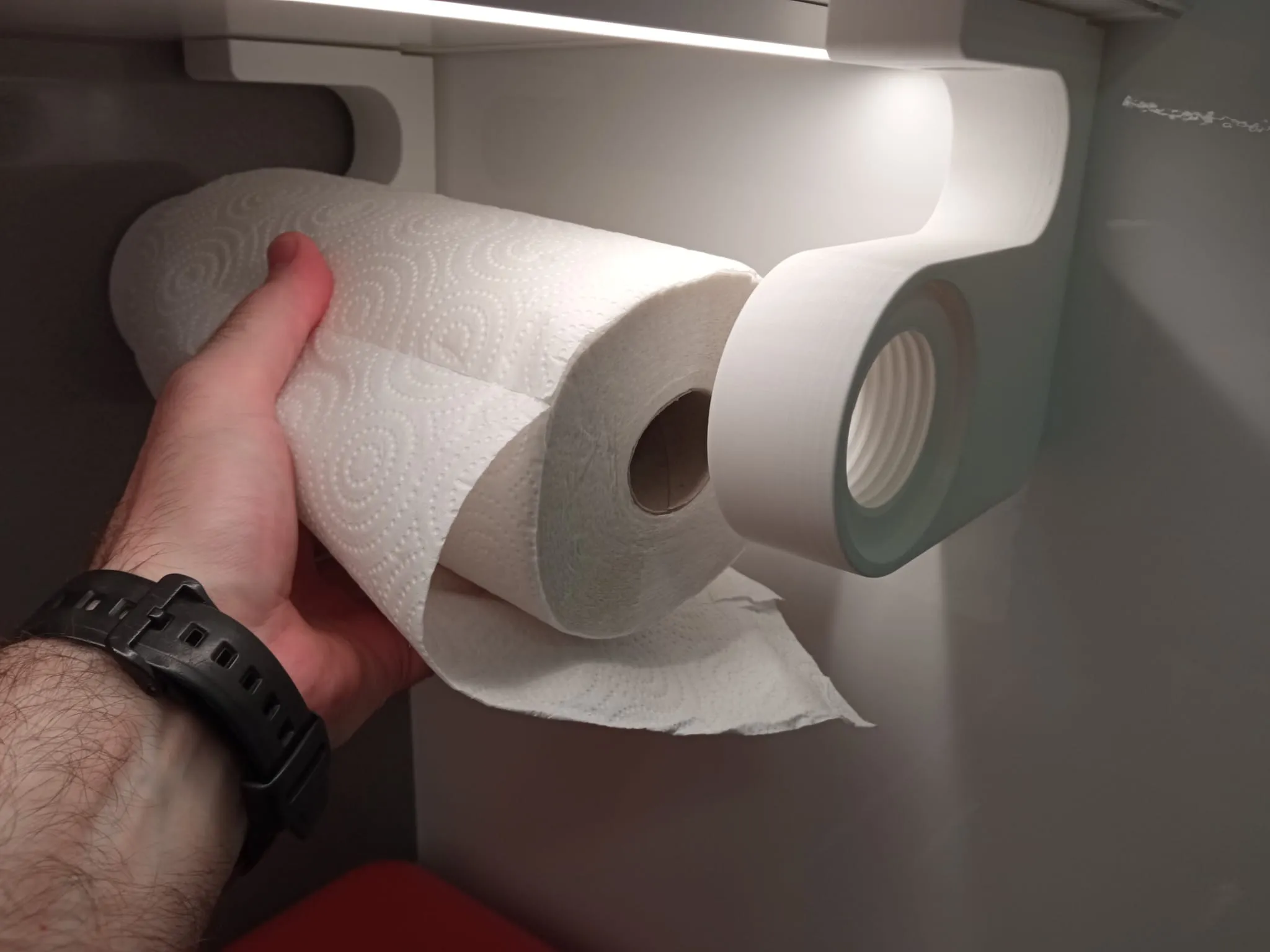

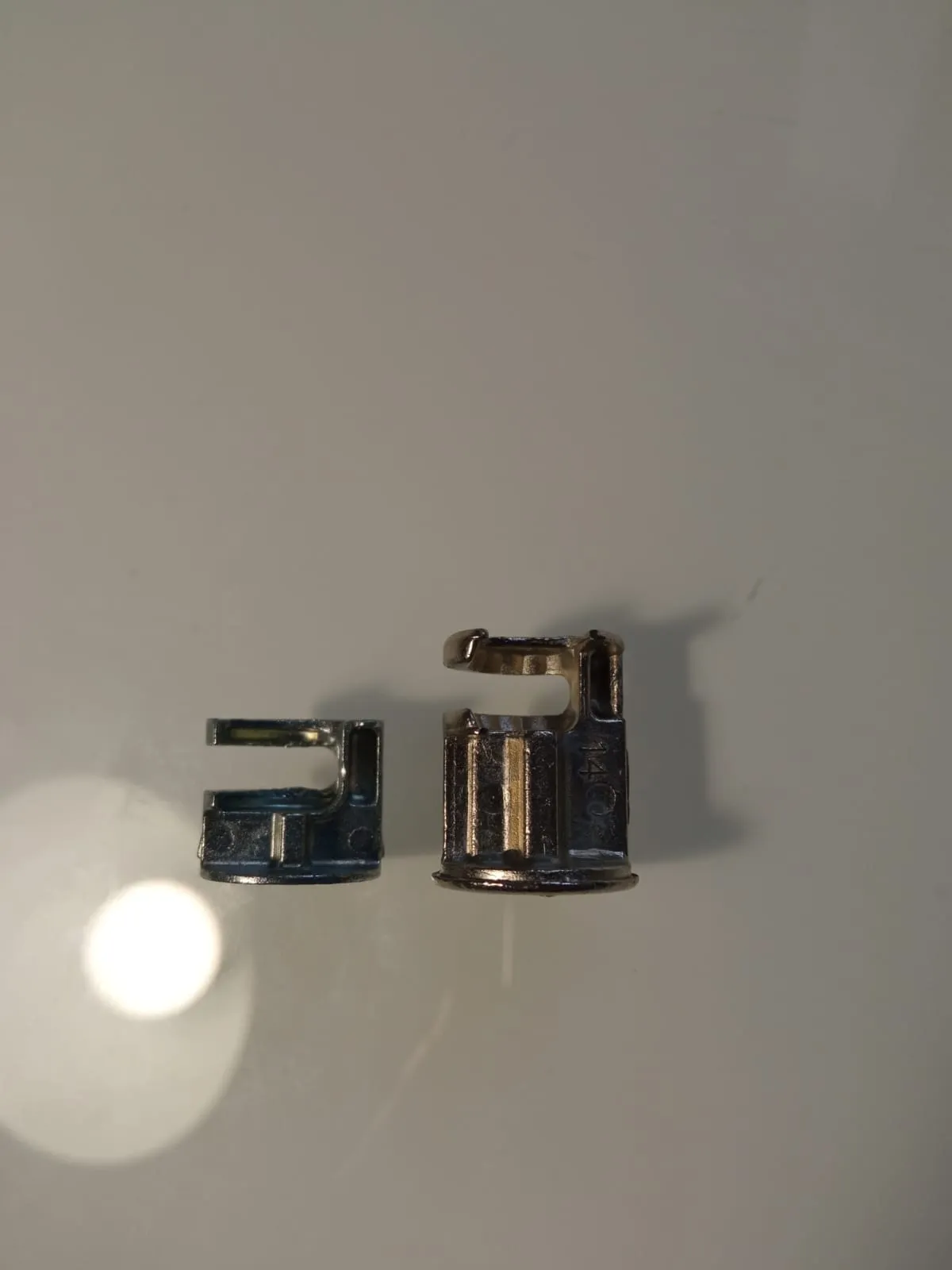

Trong những bức ảnh cuối cùng, có thể thấy phần cứng rastex 15/15 gốc được thay thế bằng rastex 15/19.

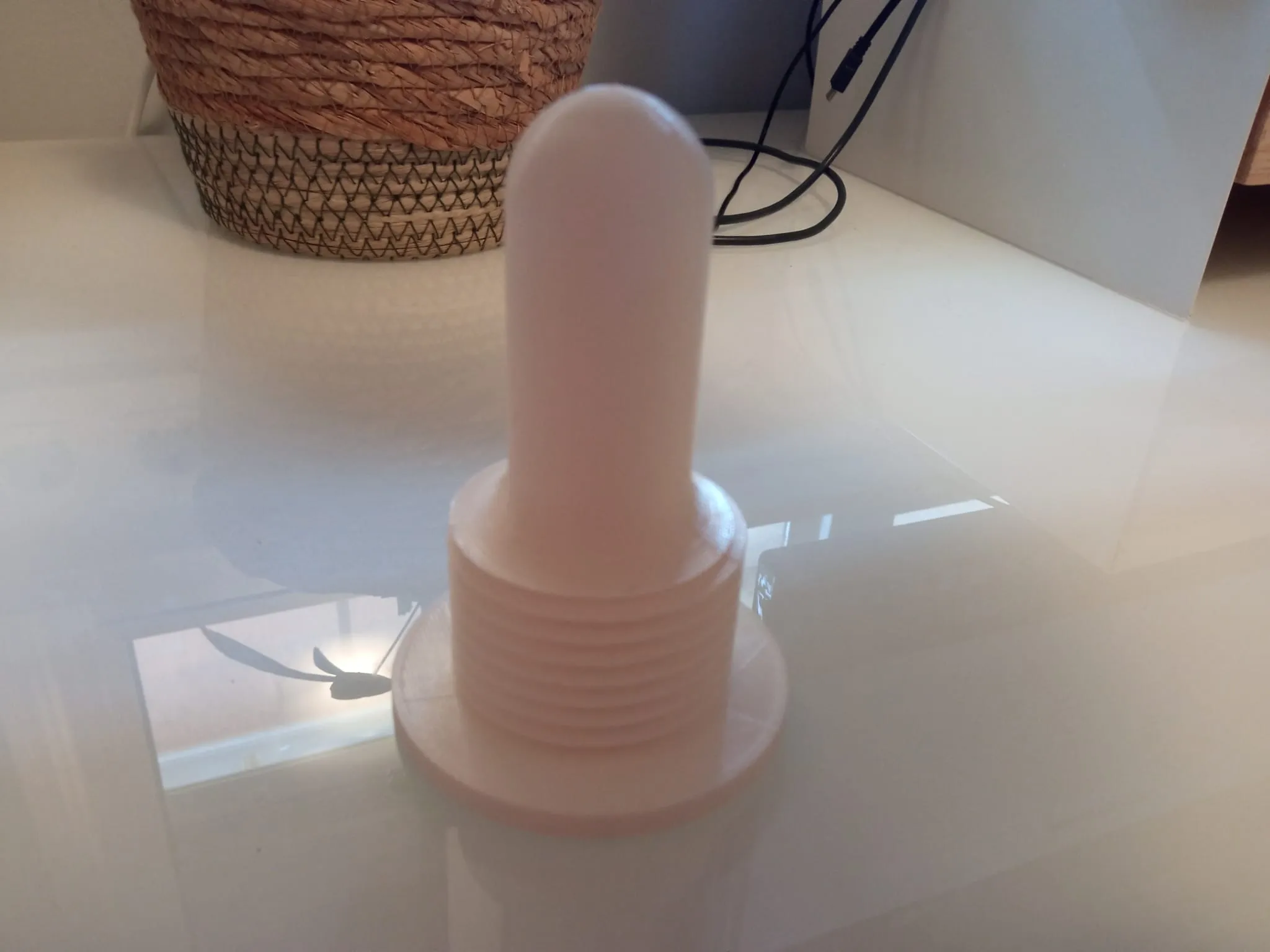

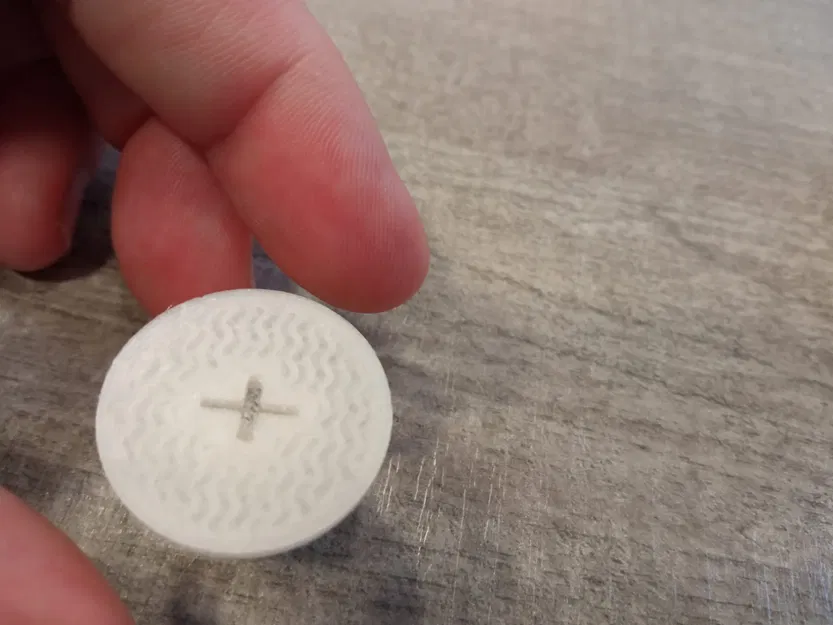

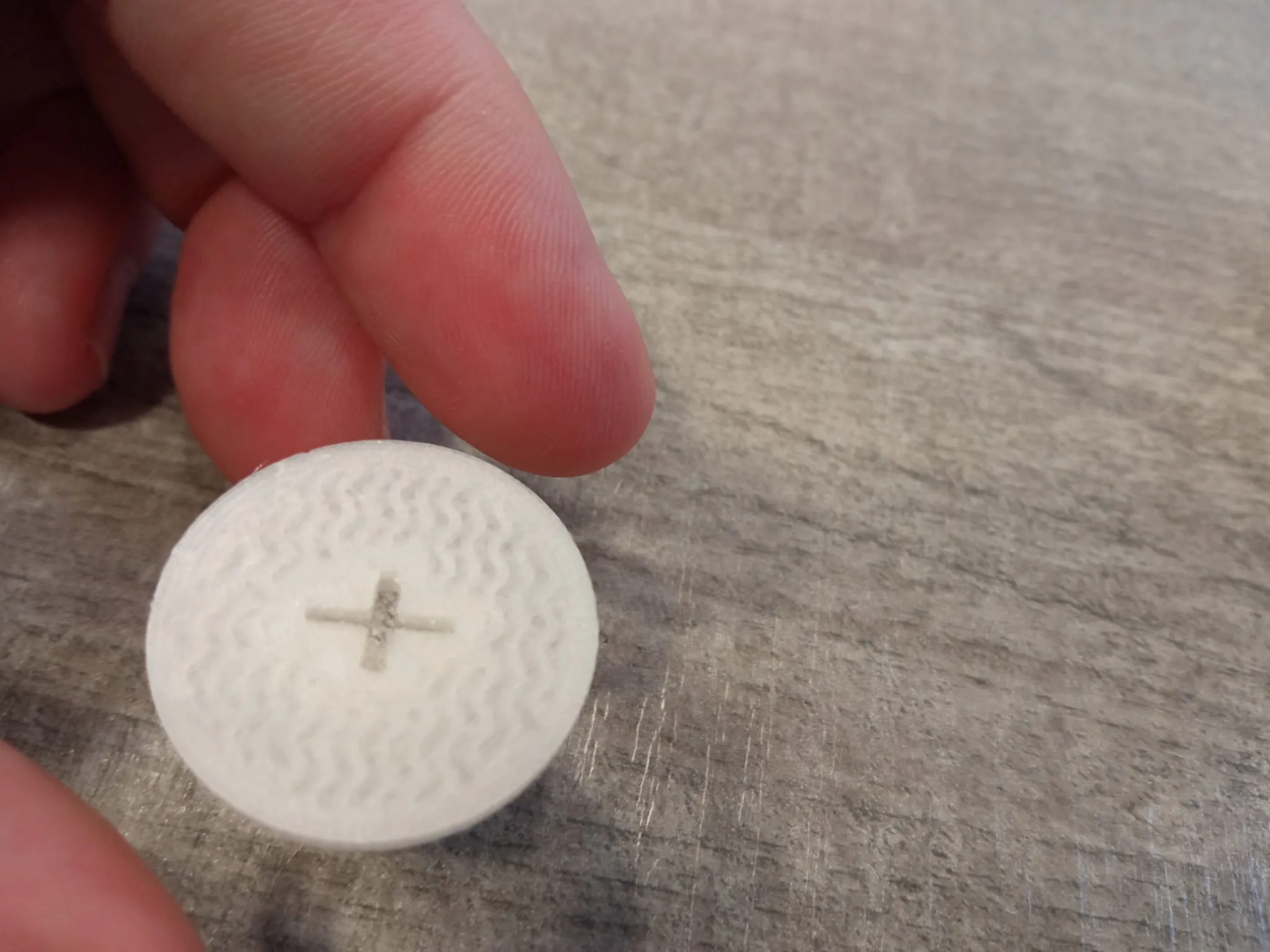

Tôi đã mất vài ngày quý giá với các ốc vít, nhưng vấn đề không dừng lại ở đó. Tôi đã in các ốc vít bằng PLA và chúng bị gãy. Tôi đã phải in lại chúng bằng PETG.

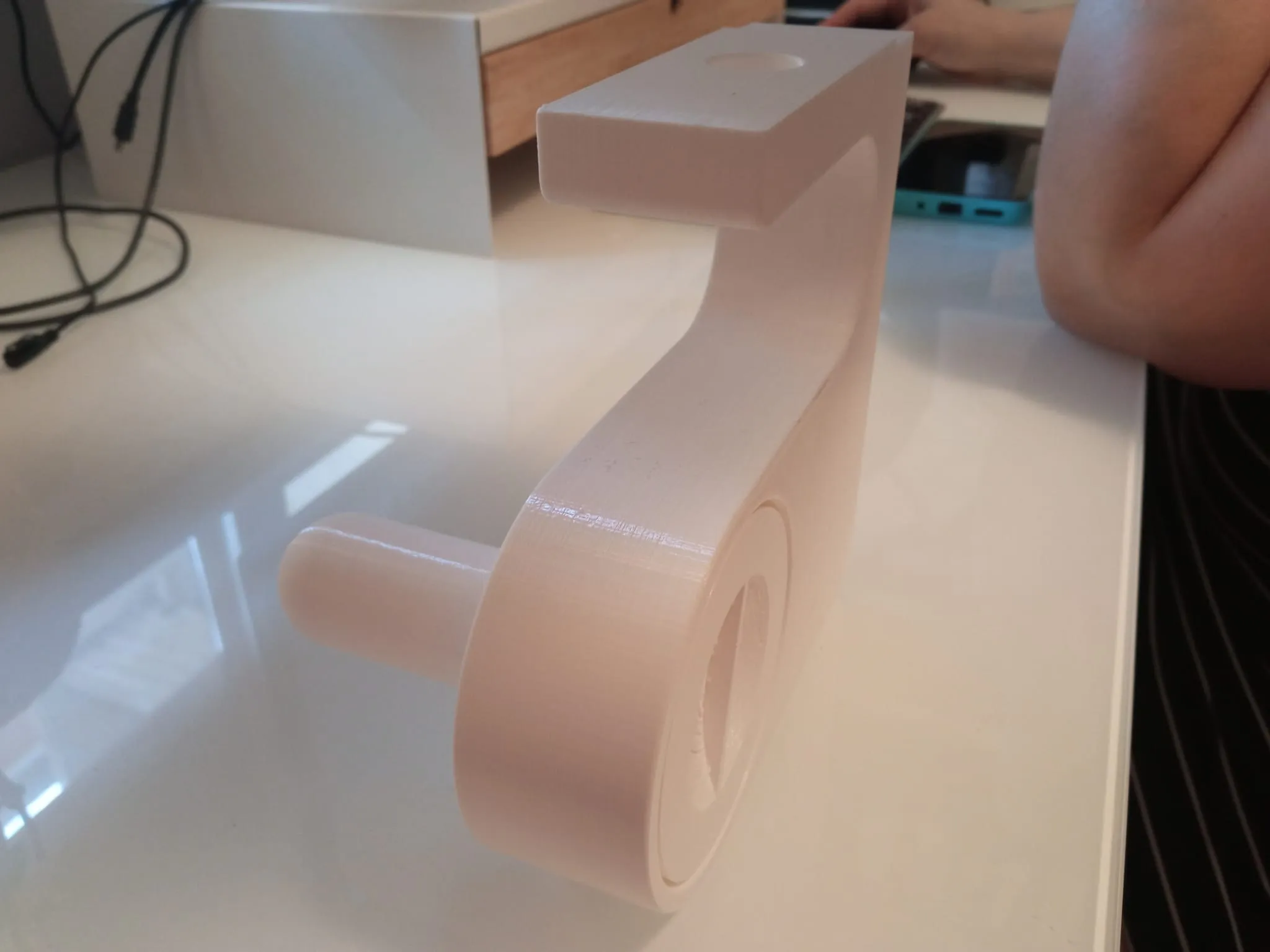

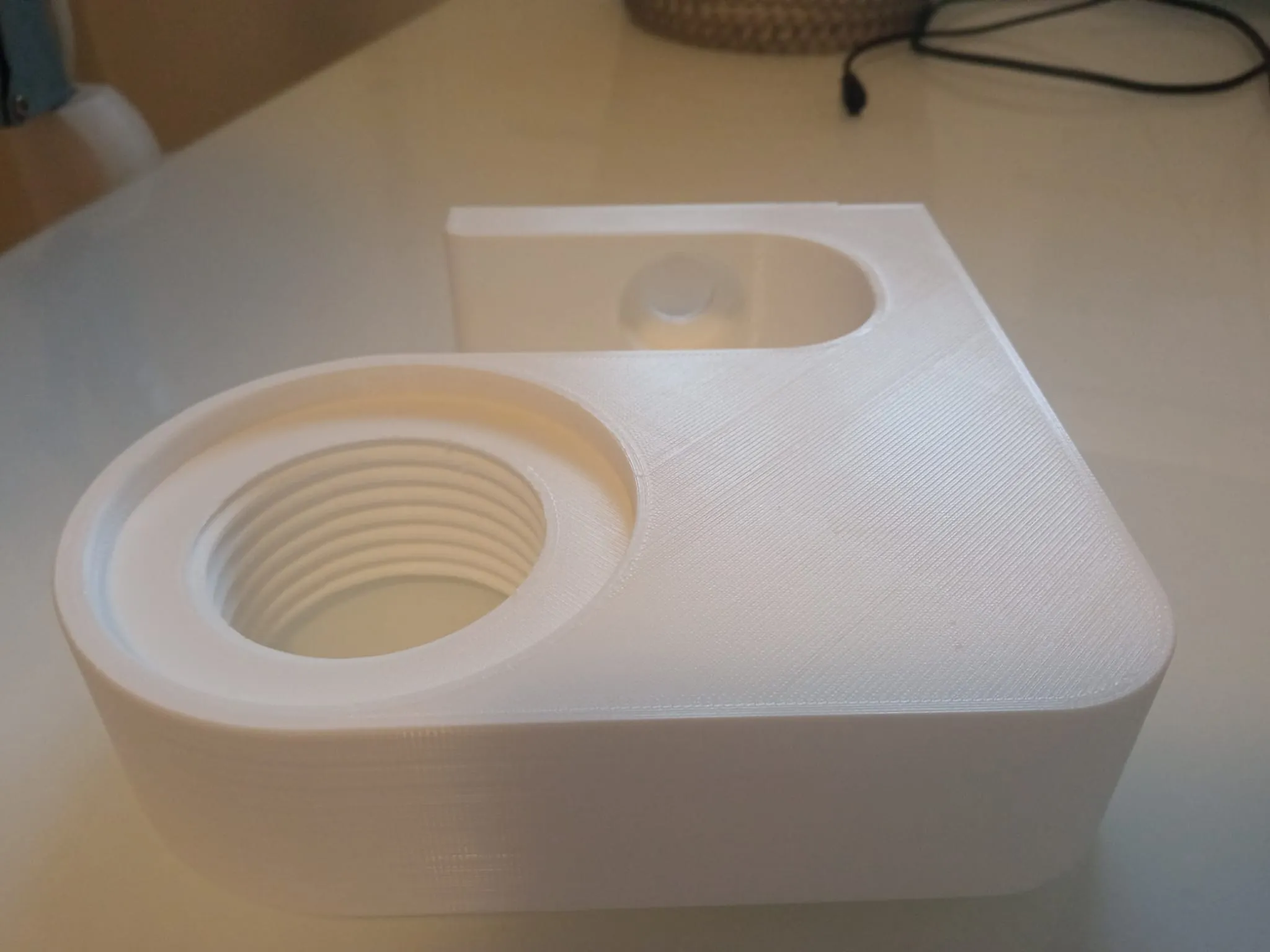

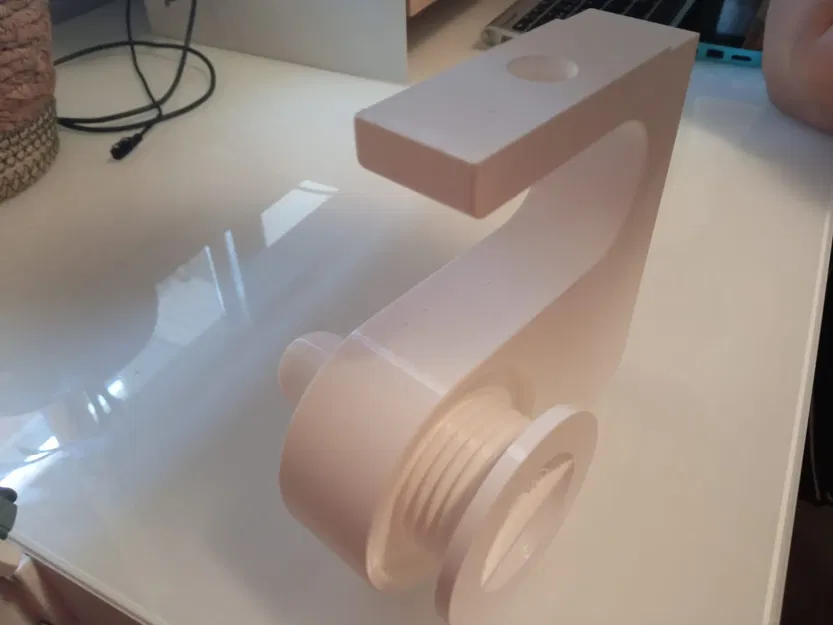

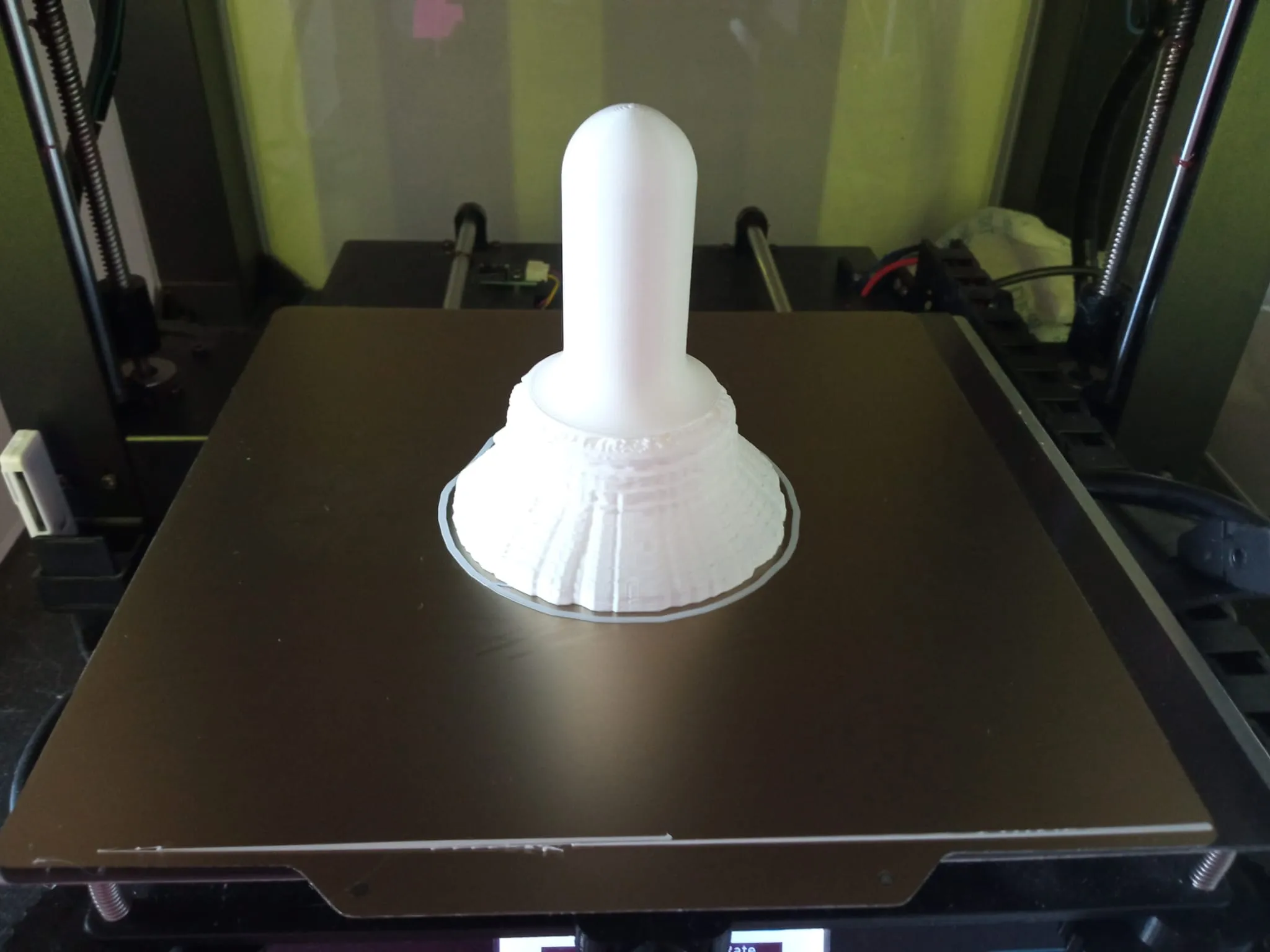

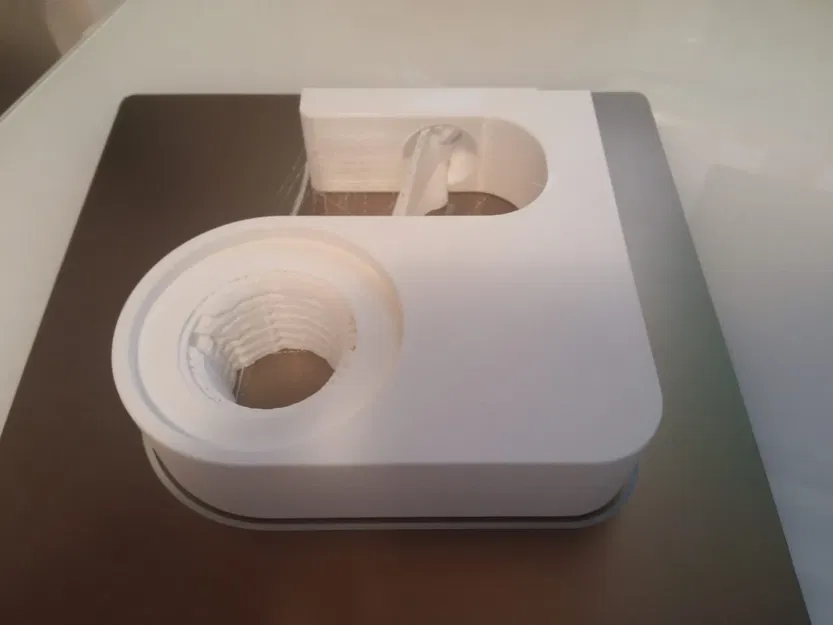

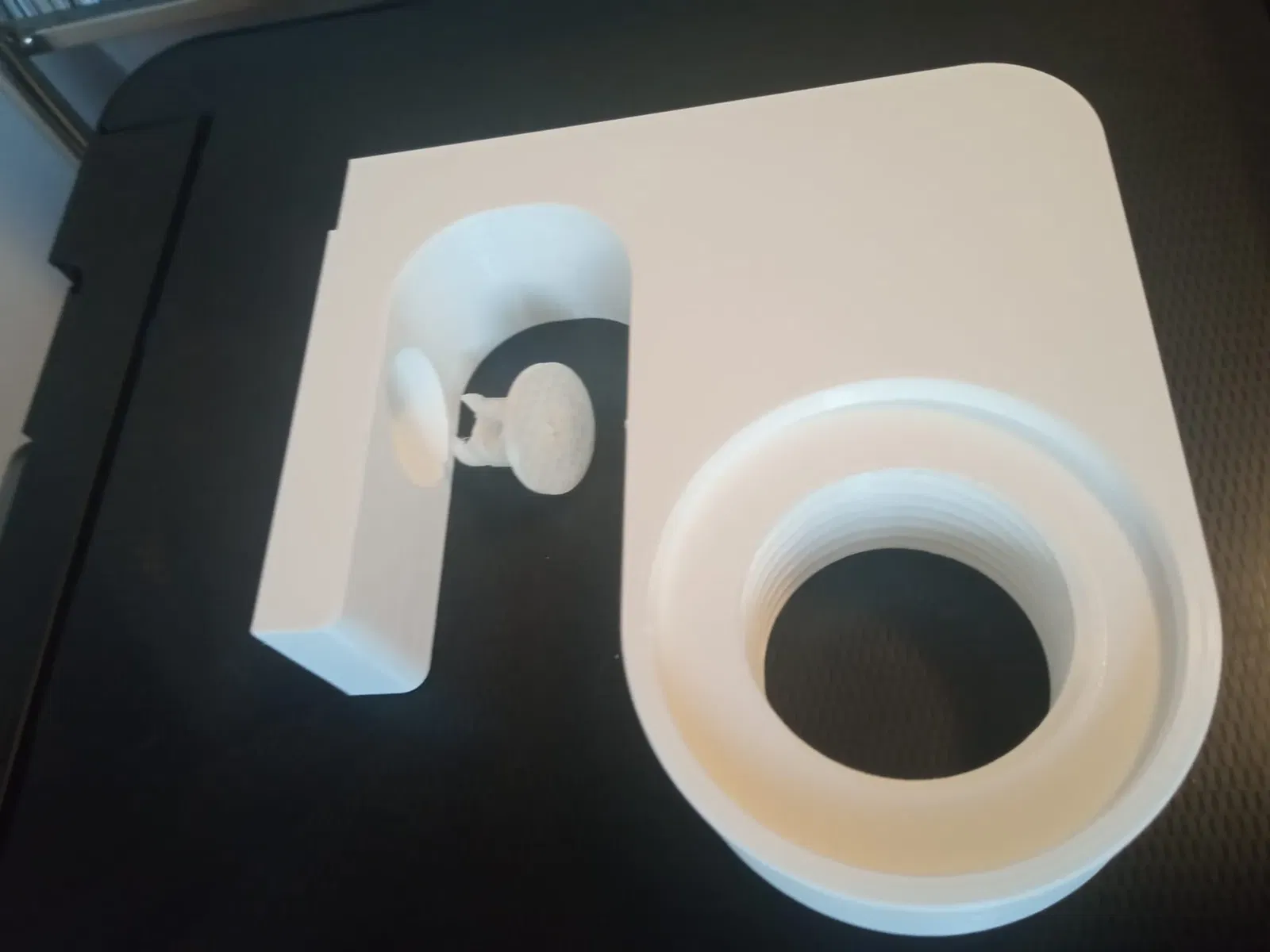

Tôi đã thiết kế và in các thân chính và các ốc vít, mất 3 ngày in vì gặp vấn đề với hotend, và hơn nữa, ốc vít không vặn vào được. Sau đó, tôi đã in lại với độ giãn nở ngang -0.5 và nó đã hoàn hảo.

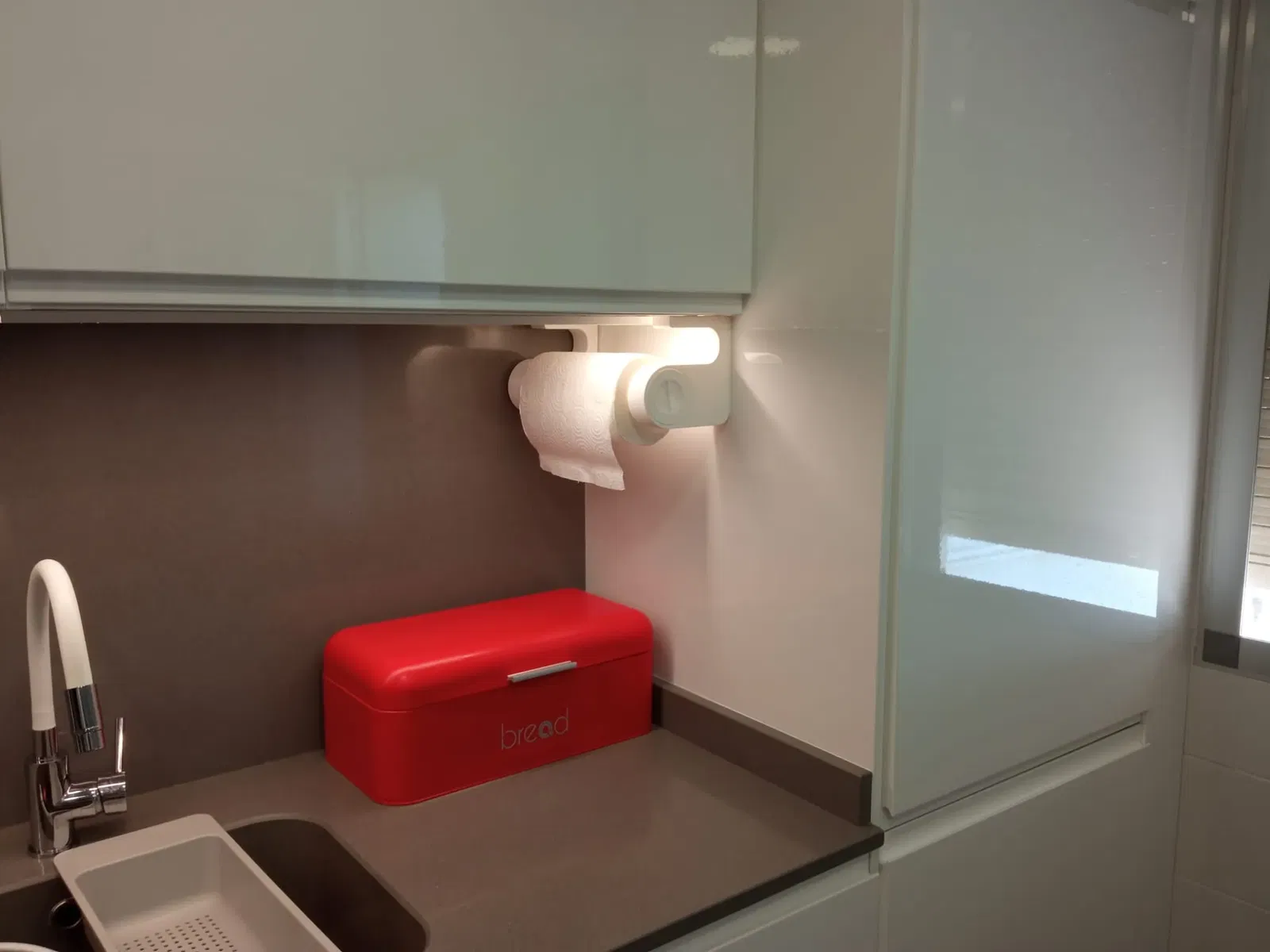

Nhưng tôi gần như không kịp treo thiết kế. Tôi đã có đúng thời gian.

Nếu vợ tôi thấy ổn, tôi đã vượt qua bài kiểm tra lửa.

Thiết kế được làm theo kích thước của đồ nội thất ikea metod của tôi. Nếu ai cần thiết kế này với kích thước khác, hãy liên hệ với tôi.

Thiết kế trong Fusion 360

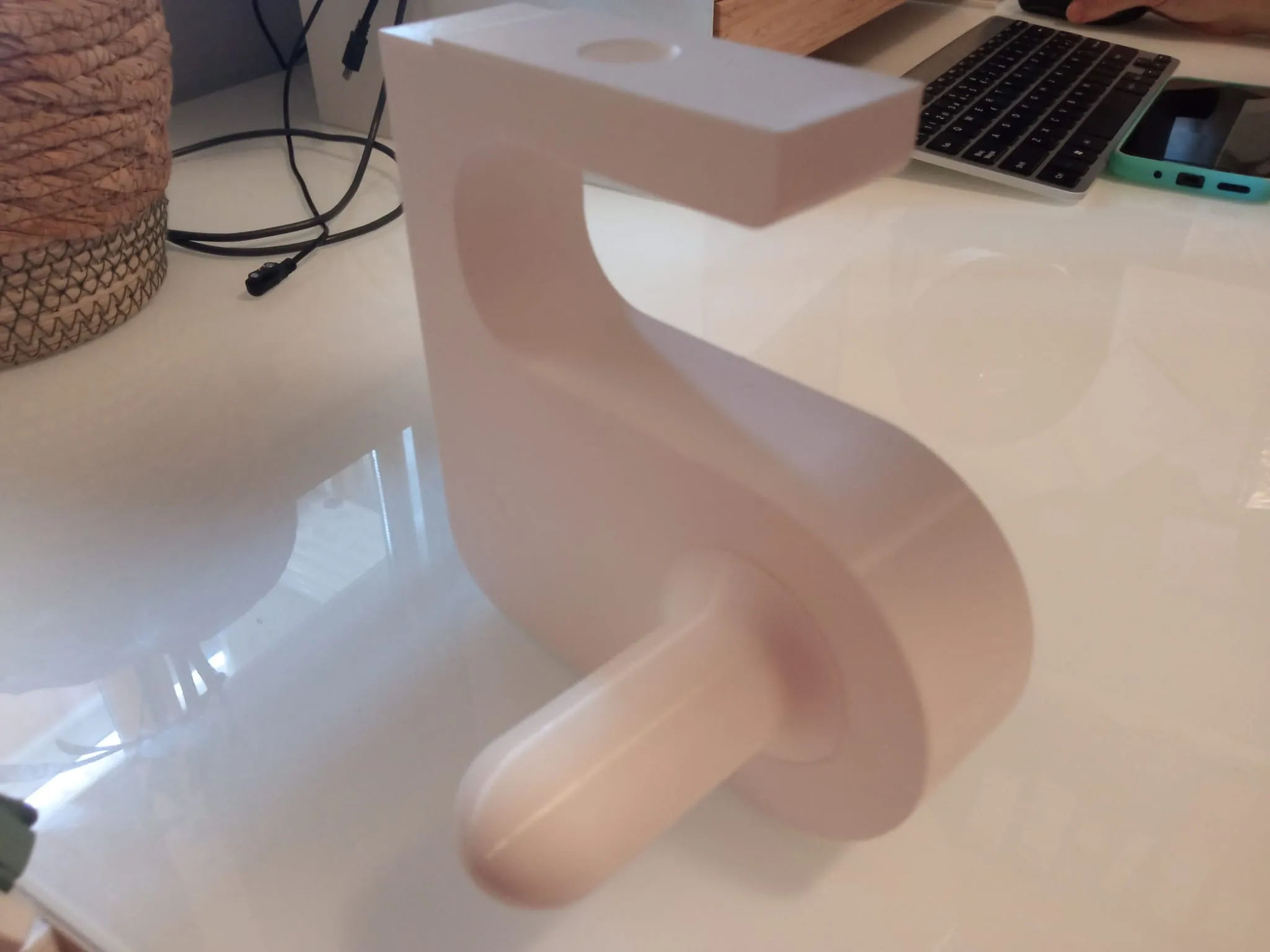

Cánh tay và ốc vít được in bằng PLA với 10% độ đầy.

Rastex PETG với 30% độ đầy. Nhưng trong tương lai, tôi sẽ cố gắng thay thế chúng bằng kim loại. (Đã thay thế bằng rastex 15/19 với dây cao su, xem những bức ảnh cuối cùng).
