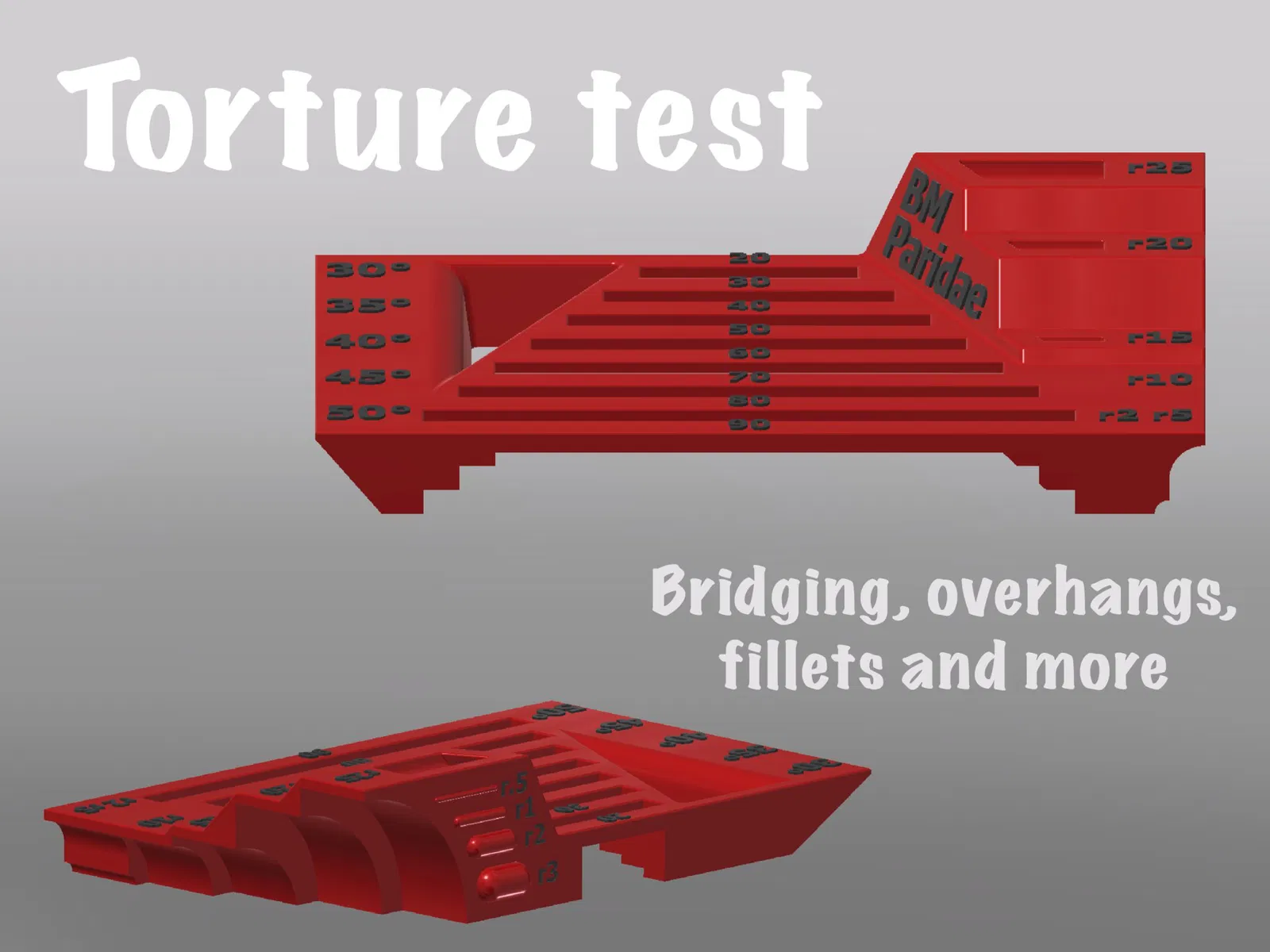

Kiểm tra khả năng in cầu nối và các dạng quá khổ

Mô hình này bao gồm một số tính năng kiểm tra để điều chỉnh máy in của bạn và hiểu khả năng của nó.

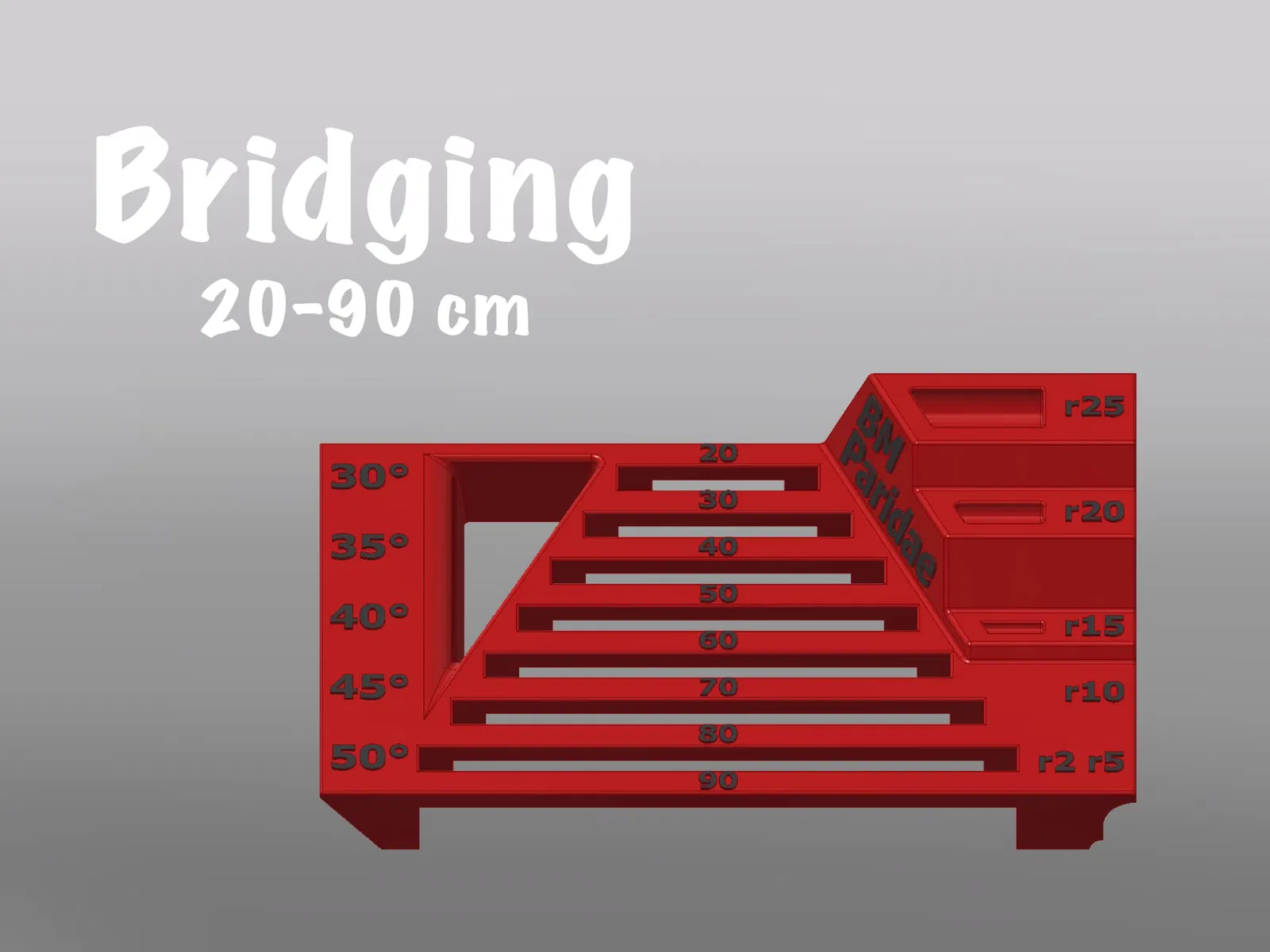

Kết nối

Mô hình kiểm tra kết nối từ 20mm đến 90mm

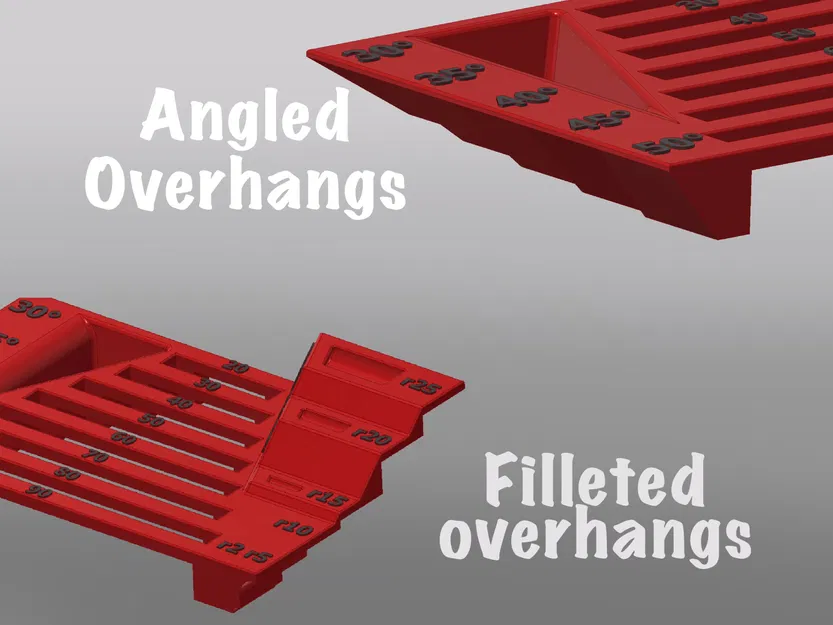

Mở rộng góc

Ở bên cạnh của mô hình, bạn có thể tìm thấy các mở rộng ở nhiều góc độ khác nhau, dao động từ 30° đến 50°

Mở rộng fillet

Bên kia có các fillet rỗng như là các mở rộng. Điều này sẽ cho biết bán kính nào cần hỗ trợ khi in.

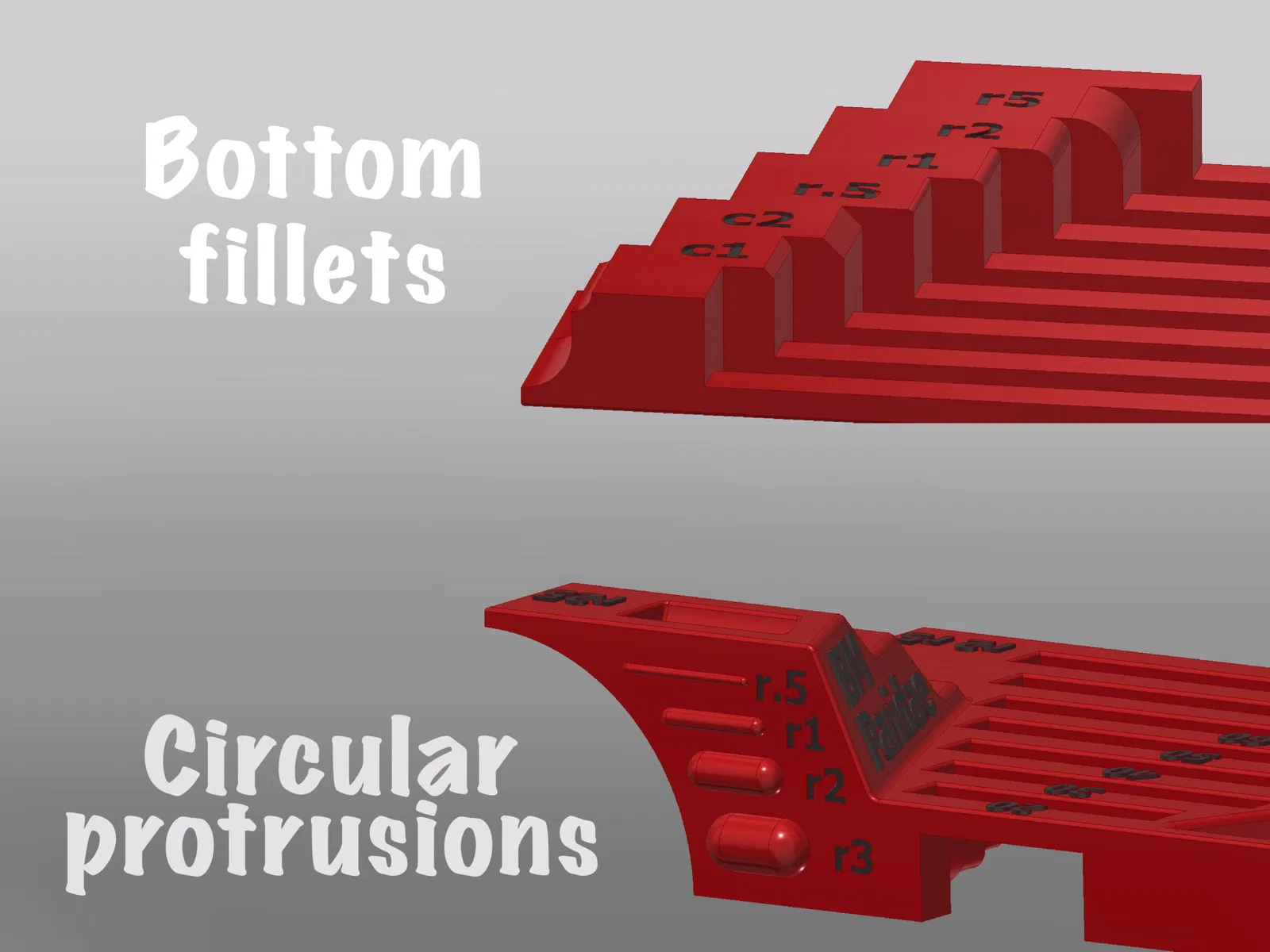

Fillet dưới

Ở dưới cùng của phần, bạn sẽ tìm thấy một loạt các fillet, R0.5 đến R5. Cung cấp một tham chiếu về cách các fillet trên các phần của bạn có thể trông như thế nào khi in.

Các tính năng khác

Mặt sau có các phần nhô hình trụ từ R0.5 đến R3 và mô hình chứa nhiều góc tròn, góc cạnh và văn bản ở các hướng khác nhau. Những điều này, cùng với các tính năng chính trước đó của mô hình, sẽ cung cấp cho bạn một tham chiếu về khả năng của máy in của bạn và khi nào bạn có thể hoặc không cần hỗ trợ.
