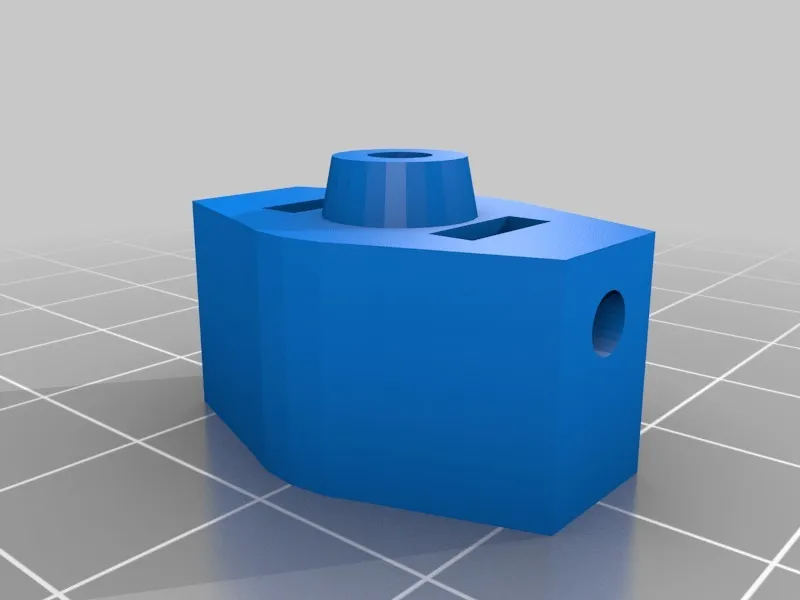

Bộ bảo vệ cánh quạt in được cho máy bay quadcopter

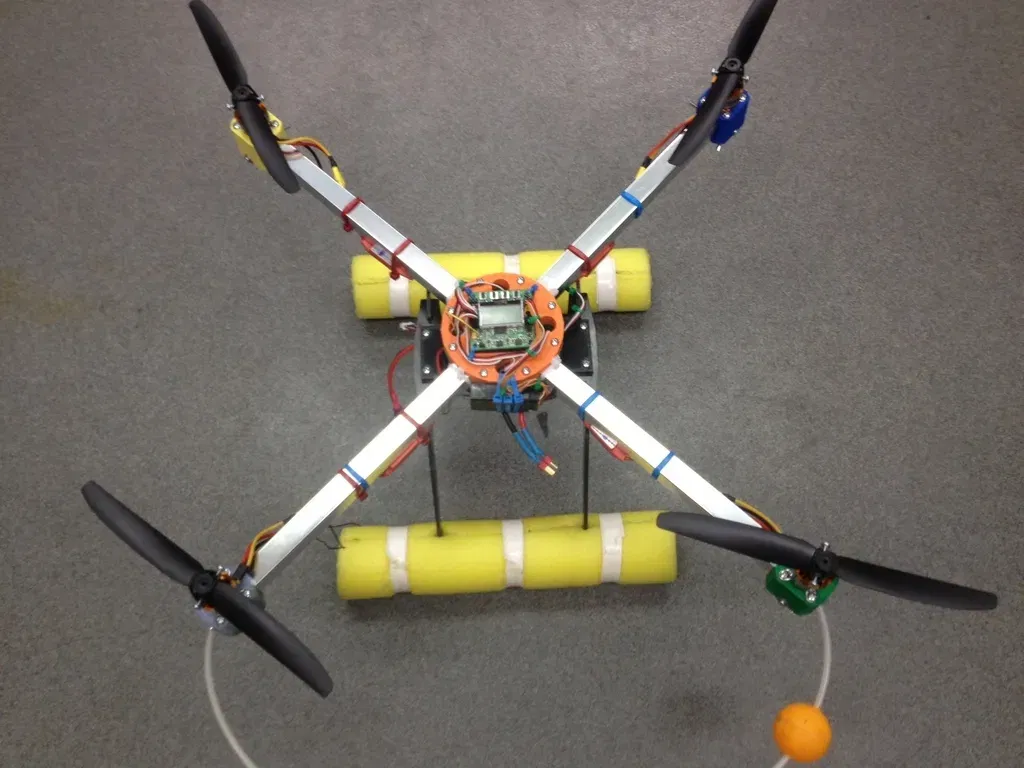

Chán nản vì thường xuyên làm gãy cánh quạt khi bay máy bay quadcopter trong nhà do thời tiết xấu, tôi đã thiết kế một bộ bảo vệ cánh quạt.

Xin lưu ý, mặc dù điều này thực sự hoạt động theo nghĩa là quad của tôi thực sự bay với các bộ bảo vệ cánh quạt gắn vào, tôi vẫn chưa thực sự thực hiện một bài kiểm tra va chạm với nó.

Nếu ai đó in một trong những cái này và gặp tai nạn trước khi tôi có cơ hội/có vận rủi để làm như vậy, xin hãy cho tôi biết!

Hướng dẫn

Xin lưu ý, những cái này được thiết kế đặc biệt cho động cơ này: http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=12916

Nên hoạt động với những sửa đổi nhỏ trên các động cơ khác - YMMV!

Các bộ phận cần thiết cho mỗi động cơ:

• 1x - Bộ bảo vệ cánh quạt in
• 2x - Vít máy M3 hoặc SAE #6, dài khoảng 20mm - 25mm (3/4" đến 1")
• 2x - Đai ốc tương ứng (M3 hoặc SAE #6, mặc dù bạn có thể cần tìm đai ốc SAE nhỏ hơn bình thường, vì các loại tiêu chuẩn thì quá lớn)

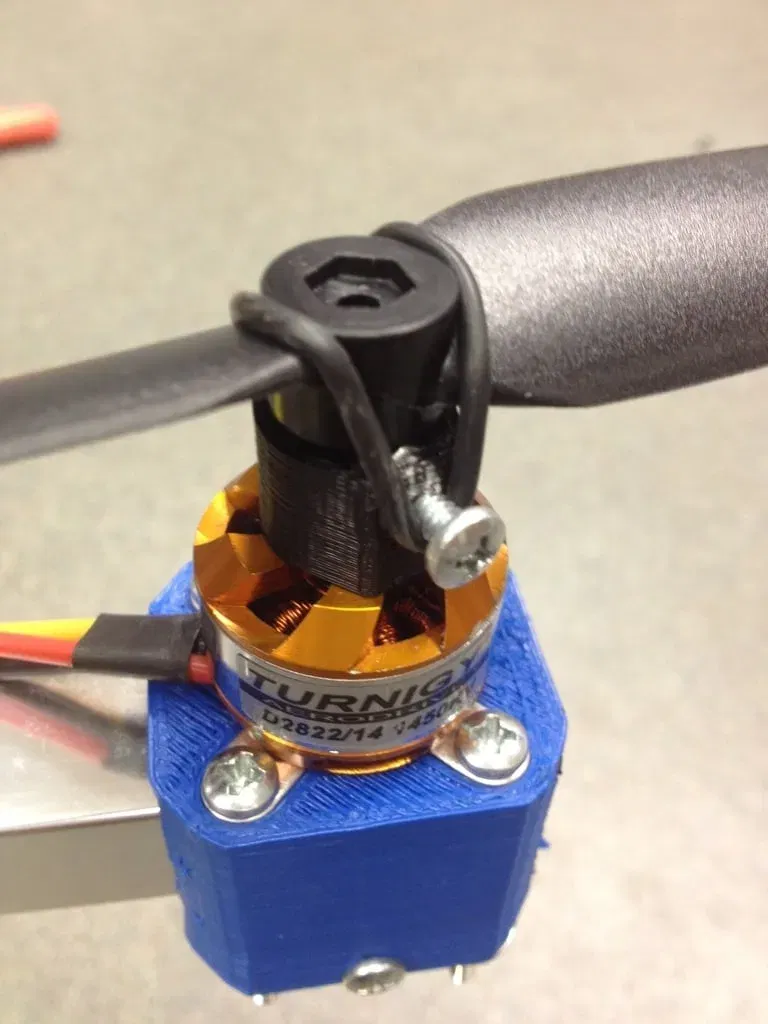

• 1x - O-Ring. Những cái tôi đã sử dụng có đường kính khoảng 18mm và độ dày 2.3mm. Mua những cái này ở cửa hàng phụ tùng ô tô (một cửa hàng thực sự, không phải Shucks hay Autozone) để tránh bị cánh quạt đập vào mặt!

Tôi đã in bốn cái này cùng một lúc, vì máy in của tôi không có quạt. Tôi đã sử dụng nhựa ABS đen 3mm từ protoparadigm.

Cài đặt của tôi cho việc in (Tôi đã sử dụng Kisslicer, nhưng tôi chắc chắn bất kỳ phần mềm cắt nào tốt cũng sẽ hoạt động):

• Chiều cao lớp 0.28mm.
• Độ rộng 0.4mm (tôi có vòi phun 0.35mm)
• 2 viền
• 100% độ đầy

Chỉnh sửa: CẬP NHẬT, tôi đã gặp tai nạn hai lần kể từ khi lắp đặt các bộ bảo vệ cánh quạt và có thể xác nhận rằng chúng thực sự hoạt động như mong đợi! Ngoại trừ một O-Ring bị hỏng, quad và các cánh quạt của nó không bị tổn thương.

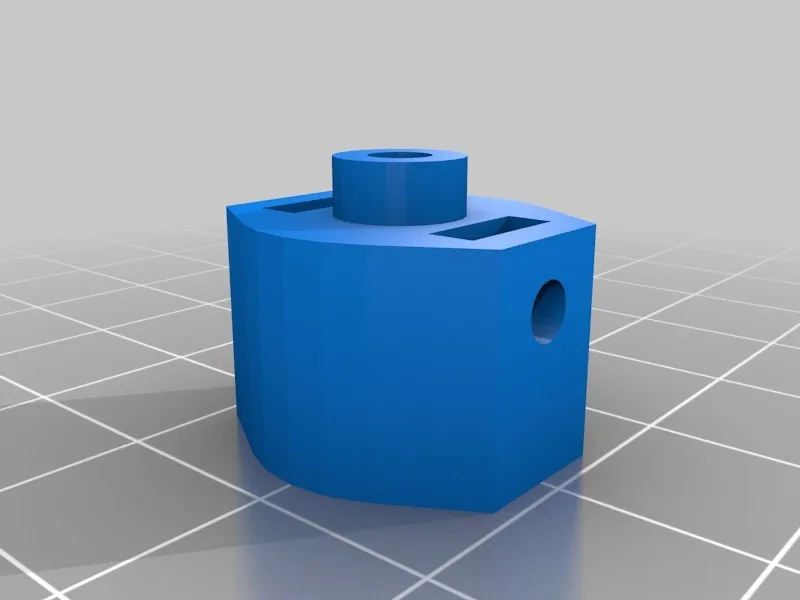

Cập nhật #2: Vừa tải lên v2. Tôi đã làm cái này mạnh mẽ hơn một chút sau khi một trong những cái gốc bị gãy.
